Объект: PT001T

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT001T

Аннотация: Тройник

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в основную магистраль
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из основной магистрали
3	Port3	base.ThermalFluid2	Термопневматический порт, выход из бокового соединения

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Dm	base.real	Гидравлический диаметр основной магистрали, м	0.01
2	Ds	base.real	Гидравлический диаметр бокового соединения, м	0.01
3	Fluid		Имя объекта свойств среды, -
4	Lm	base.real	Длина основной магистрали, м	0.03
5	Ls	base.real	Длина бокового соединения, м	0.015
6	P0	base.real	Начальное давление, Па	101325
7	T0	base.real	Начальная температура, K	293.15
8	eps	base.real	Абсолютная шероховатость, м	0.000045

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT001T
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 10 19:41:49 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT001T - Тройник.
Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Тройник, PT001T-упрощенный объект: соединение трех трубопроводов

Dm=0.01 - Гидравлический диаметр основной магистрали, м
Ds=0.01 - Гидравлический диаметр бокового соединения, м
Lm=0.01 - Длина основной магистрали, м
Ls=0.01 - Длина бокового соединения, м
eps=0 - Абсолютная шероховатость, м
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Значение массового расхода по боковому соединению
соответствует сумме расходов с портов основной магистрали.

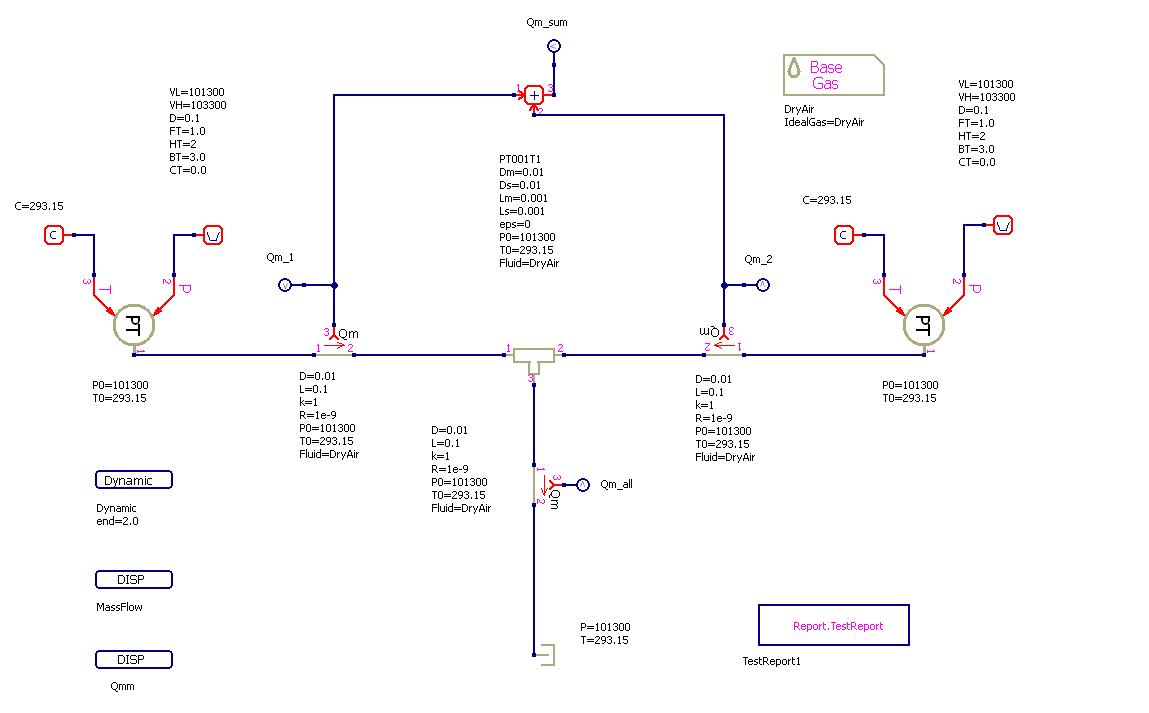

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

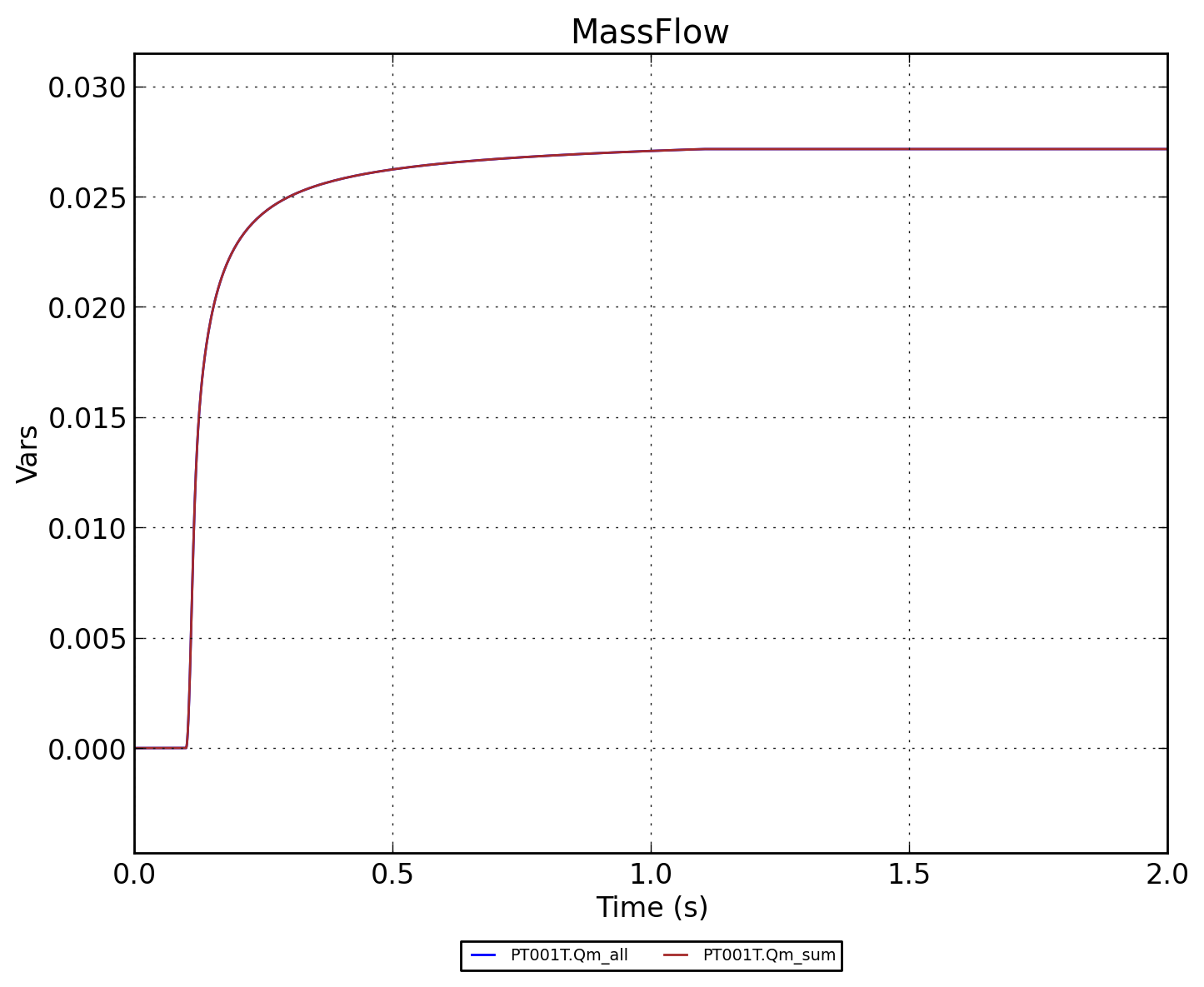

Рисунок 2 - PT001T.MassFlow

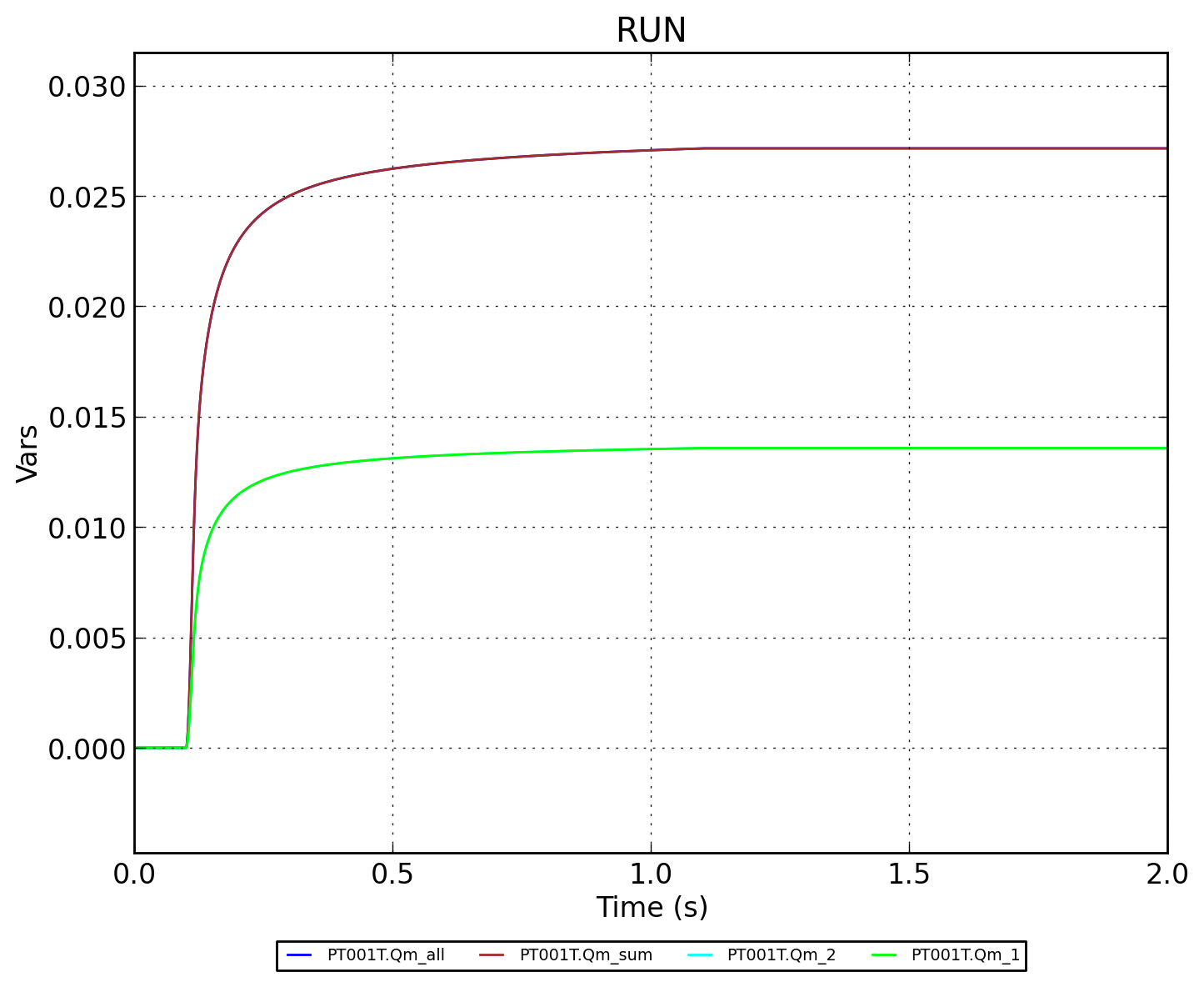

Рисунок 3 - PT001T.RUN

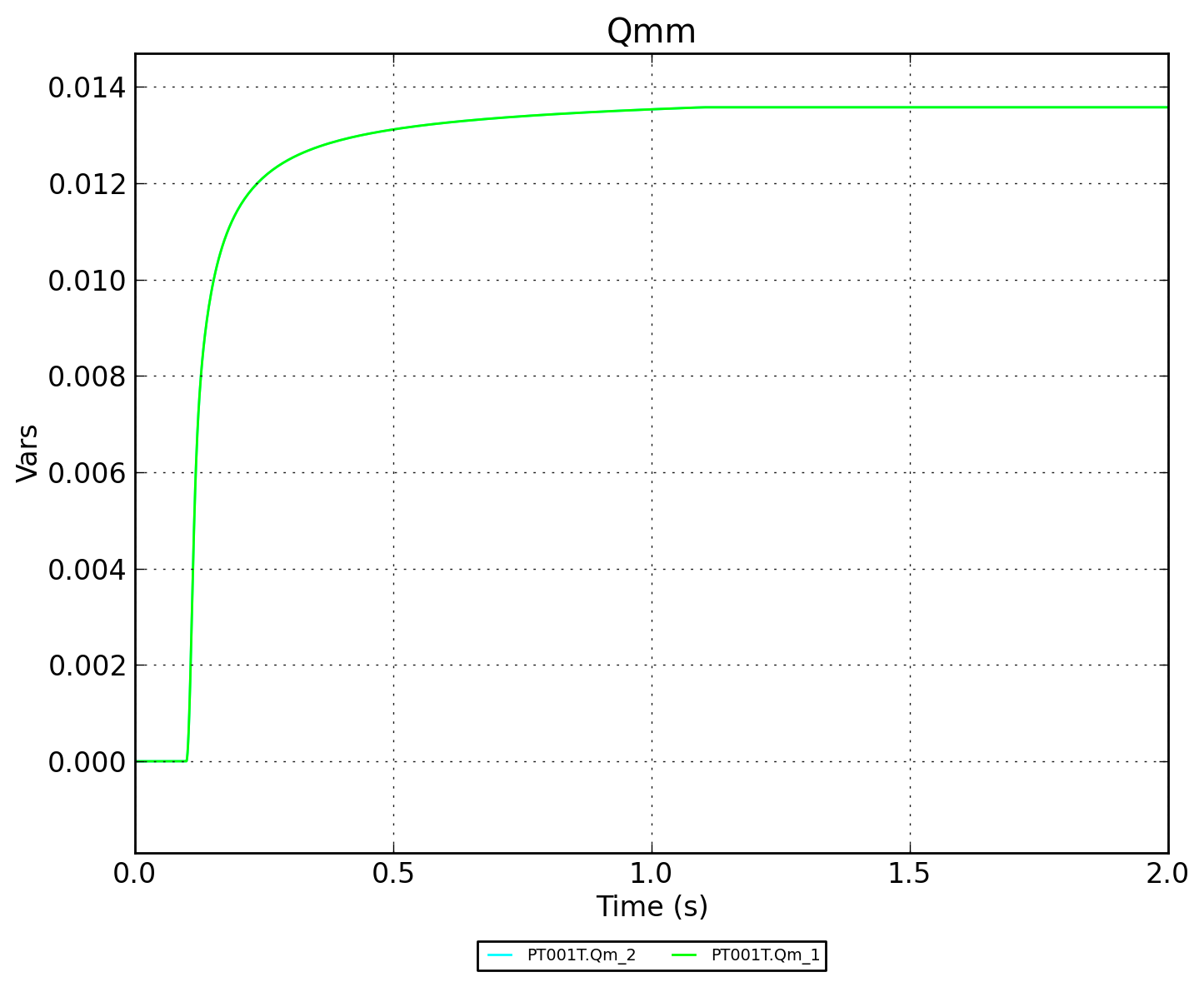

Рисунок 4 - PT001T.Qmm
