Объект: PT001V

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT001V

Аннотация: Накопитель

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход/выход элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Fluid		Имя объекта свойств среды, -
2	P0	base.real	Начальное давление, Па	101325
3	T0	base.real	Начальная температура, K	293.15
4	V	base.real	Объем элемента, м³	0.1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT001V

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 19:44:17 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT001V - Накопитель.

Тест: Проверка изменения температуры при создании потока энтальпии Qh=100Дж/с через порт h

Накопитель PT001V
V=1e-2 - Объем элемента, м3
P0=101325 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
t_{кон} = Q / (ro*V*(Cp-Rуд)) + t_{нач} = Q / (1.2*1e-2*(1004.6-287.032)) + 293.15 = 304.763 К.

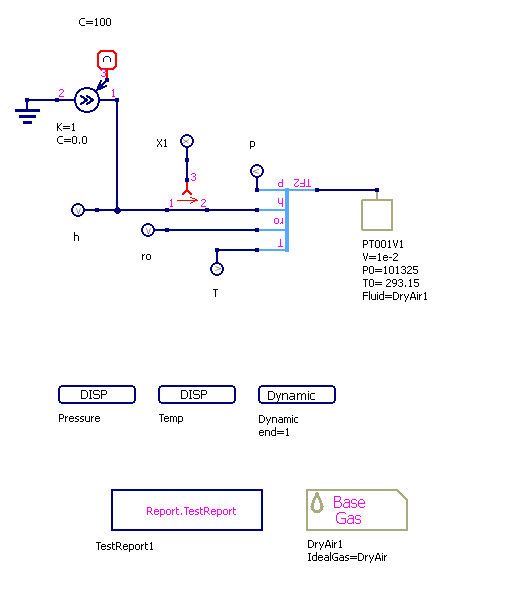

../../../../_images/PT001V.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

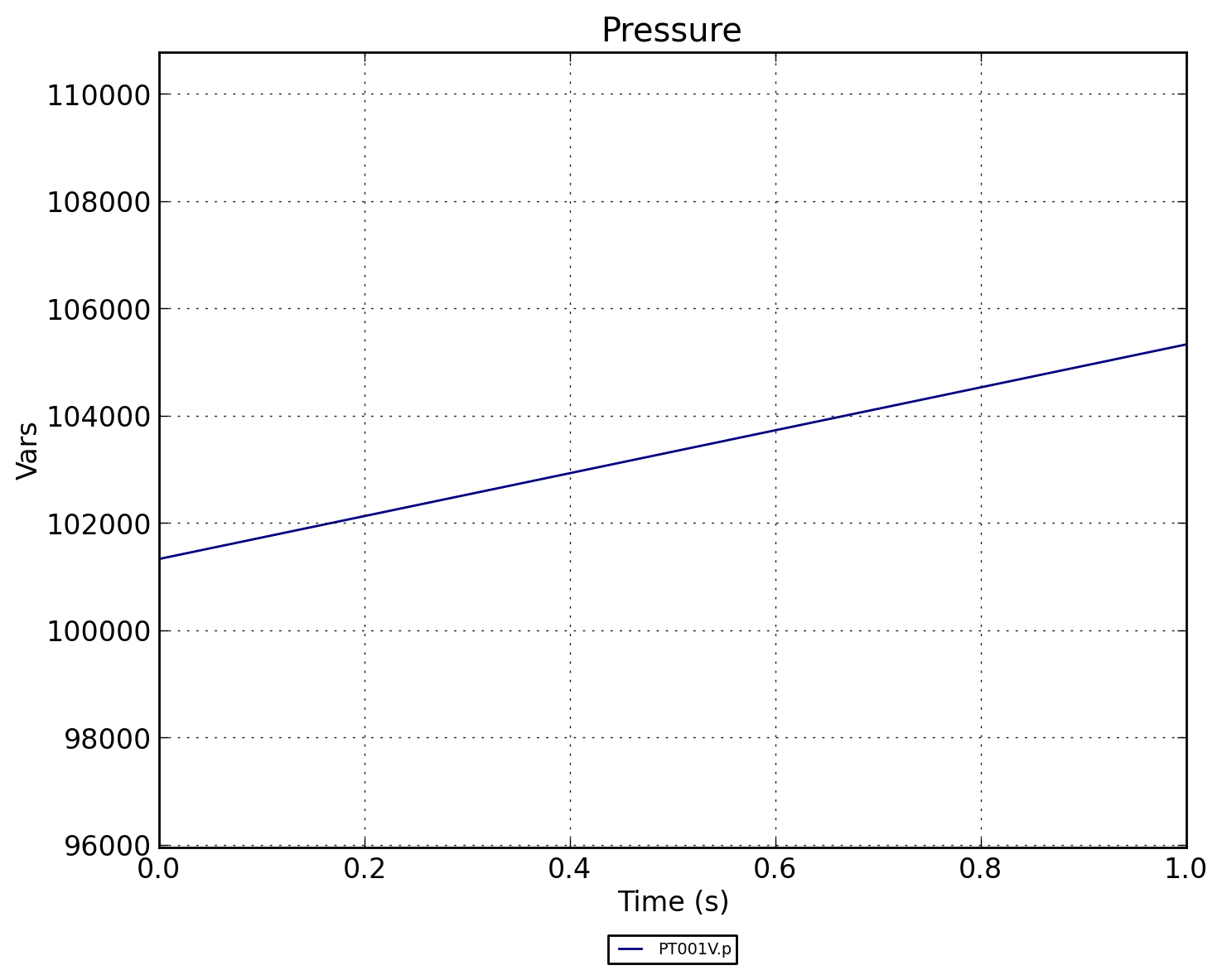

../../../../_images/PT001V.Pressure.png — Рисунок 2 - PT001V.Pressure

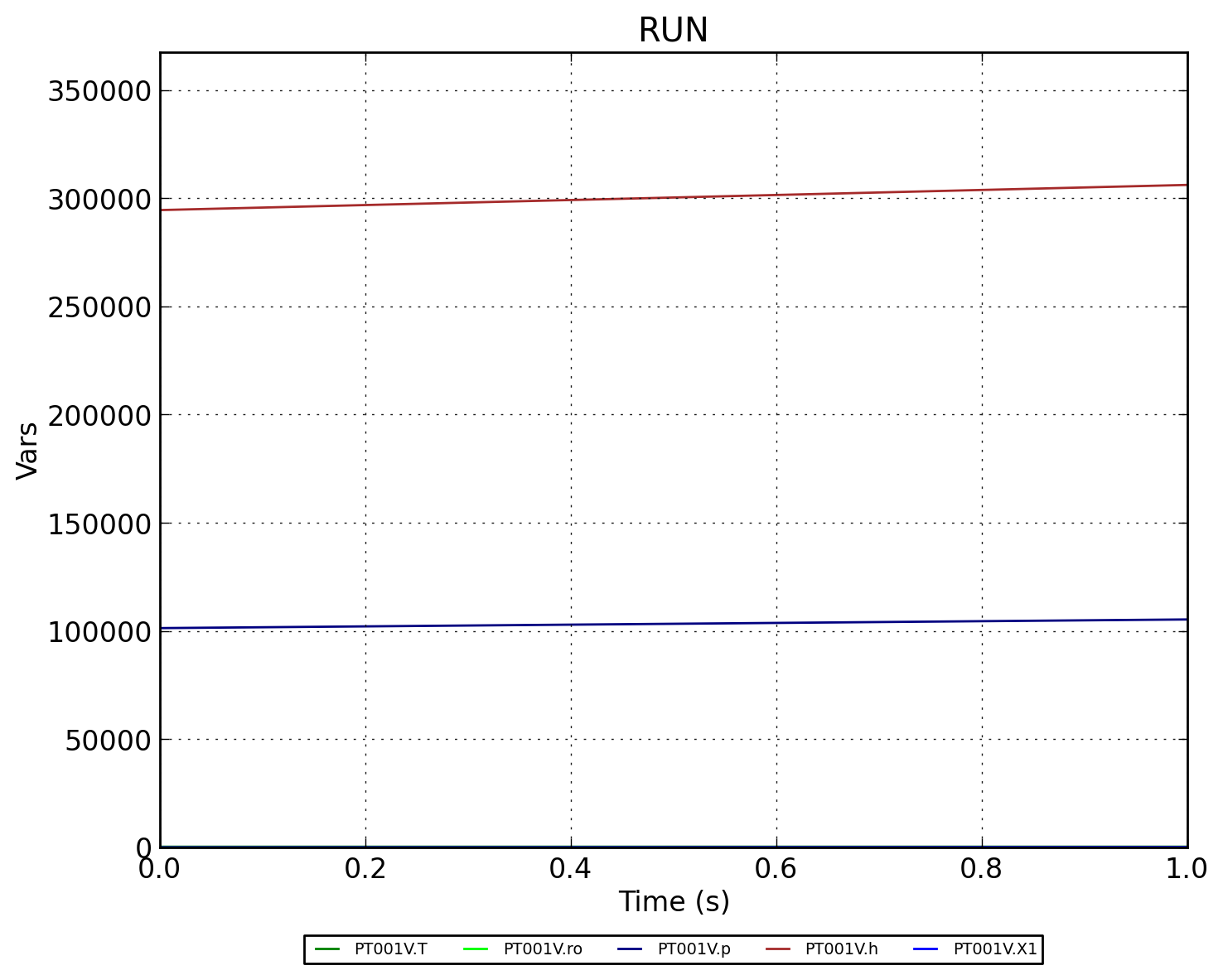

../../../../_images/PT001V.RUN.png — Рисунок 3 - PT001V.RUN

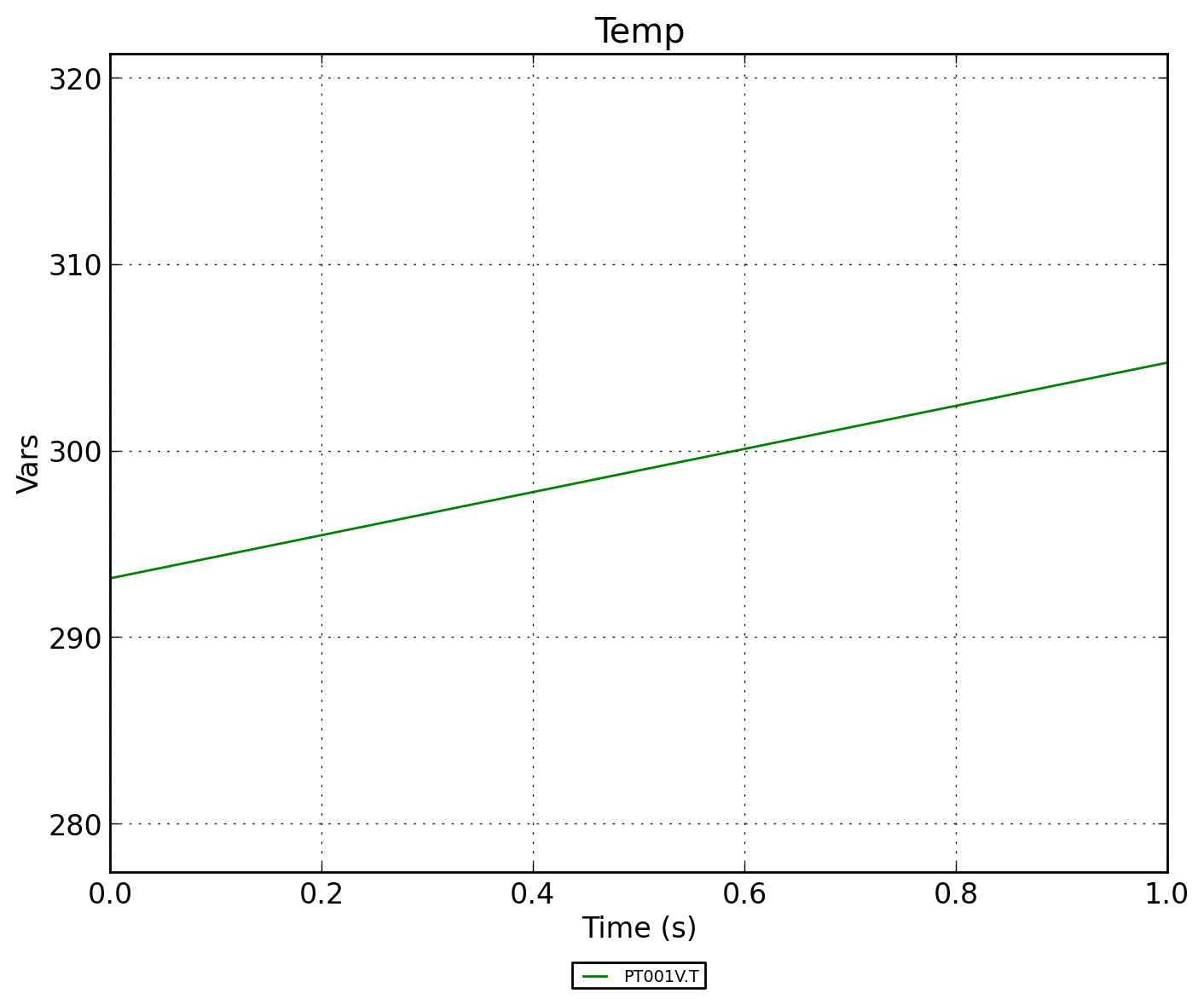

../../../../_images/PT001V.Temp.png — Рисунок 4 - PT001V.Temp
