Объект: PT01PR

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01PR

Аннотация: Вентилятор с механическим портом

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Теплогидравлический порт 1
2	Port2	base.ThermalFluid2	Теплогидравлический порт 2
3	Port3	base.DOF1	Механический порт 3

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	A_I	base.real	Коэффициент A области I	0.1
2	A_IV	base.real	Коэффициент A области III и IV	0.1
3	B_I	base.real	Коэффициент B области I	0.2
4	B_II	base.real	Коэффициент B области II и III(слева)	0.2
5	B_IV	base.real	Коэффициент B области IV и III (справа)	0.2
6	C_I	base.real	Коэффициент C области I и II (слева)	0.1
7	C_III	base.real	Коэффициент C области III и II (справа)	0.1
8	D	base.real	Диаметр элемента, м	0.01
9	D_I	base.real	Коэффициент D области I и II (слева)	0.1
10	D_III	base.real	Коэффициент D области III и II (справа)	0.1
11	Fluid		Имя объекта свойств среды, -	Fluid
12	L	base.real	Длина элемента, м	0.01
13	P_port1	base.real	Начальное давление на порту 2, Па	101325
14	P_port2	base.real	Начальное давление на порту 2, Па	101325
15	QN	base.real	Отношение расхода к числу оборотов в точке максимального КПД, м3/об	0.8e3
16	T_port1	base.real	Начальная температура на порту 1, К	293.15
17	T_port2	base.real	Начальная температура элемента, К	293.15
18	a_tb	base.real	Параметр функции КПД турбинного режима работы	0.2
19	a_vent	base.real	Параметр функции КПД вентиляционного режима работы	0.2
20	max_kpd_tb	base.real	Максимальный КПД турбинного режима работы	0.5
21	max_kpd_vent	base.real	Максимальный КПД вентиляционного режима работы	0.5
22	tau_max	base.real	Максимальный крутящий момент, кг*м^2/с^2	100



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT01PR

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 24 22:35:05 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT01PR - Вентилятор с механическим портом

Тест: Зависимость объемного расхода от перепада давлений с 0 до 50000 Па
при угловой скорости 1000 рад/с

Вентилятор с механическим портом, PT01PR

A_{IV}=1e-1 - Коэффициент А области III и IV
B_{II}=1e3 - Коэффициент В области II и III (слева)
A_{I}=1e-1 - Коэффициент А области I
B_{I}=1e3 - Коэффициент В области I
B_{IV}=1e3 - Коэффициент В области IV и III (справа)
C_{I}=1e-1 - Коэффициент С области I и II (слева)
D_{I}=1e3 - Коэффициент D области I и II (слева)
D_{III}=1e3 - Коэффициент D области III и II (справа)
C_{III}=1e-1 - Коэффициент С области III и II (справа)
QN=0.001 - Отношение расхода к числу оборотов в точке максимального КПД, м3/об
max_{kpd_vent}=0.1 - Максимальный КПД вентиляционного режима работы
a_{vent}=0.2 - Параметр функции КПД вентиляционного режима работы
max_{kpd_tb}=0.1 - Максимальный КПД турбинного режима работы
a_{tb}=0.2 - Параметр функции КПД турбинного режима работы
tau_{max}=100 - Максимальный крутящий момент, кг*м^2/с^2
D=0.01 - Диаметр элемента, м
L=0.01 - Длина элемента, м
P_{port1}=101300 - Начальное давление на порту 1, Па
T_{port1}=300 - Начальная температура на порту 1, К
P_{port2}=101300 - Начальное давление на порту 2, Па
T_{port2}=300 - Начальная температура элемента, К
Fluid=DryAir, воздух - Имя объекта свойств среды, -

Результат
Тип на характеристической кривой 2,
Объемный расход  Qv = sqrt ( (A1 * w^2 - dp) / B1) =
= sqrt ((0.1 * 1000000 + 50000) / 1000) ≈ 12,24
Объемный расход равен массовому на порту 1,
деленному на среднюю плотность на портах 1 и 2.
Qv ≈12.24 при максимальном перепаде.

Параметры объектов приведены на схеме.

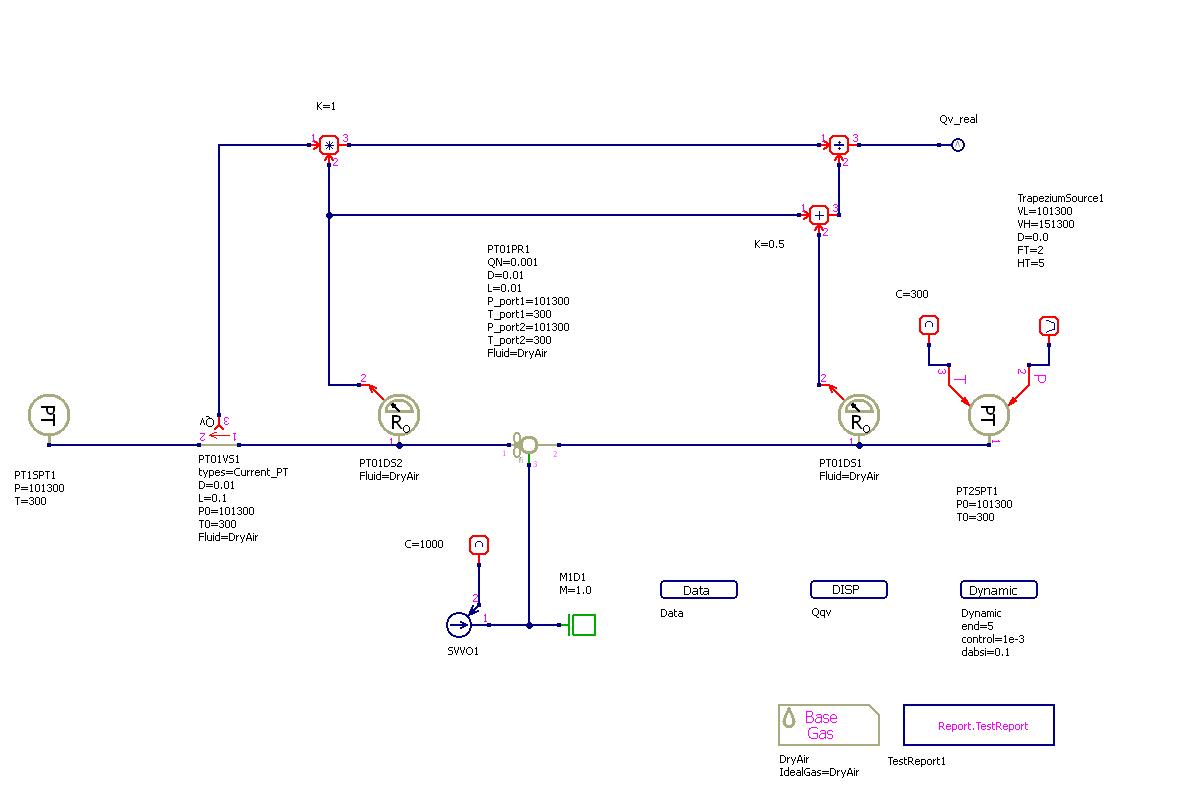

../../../../_images/PT01PR.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

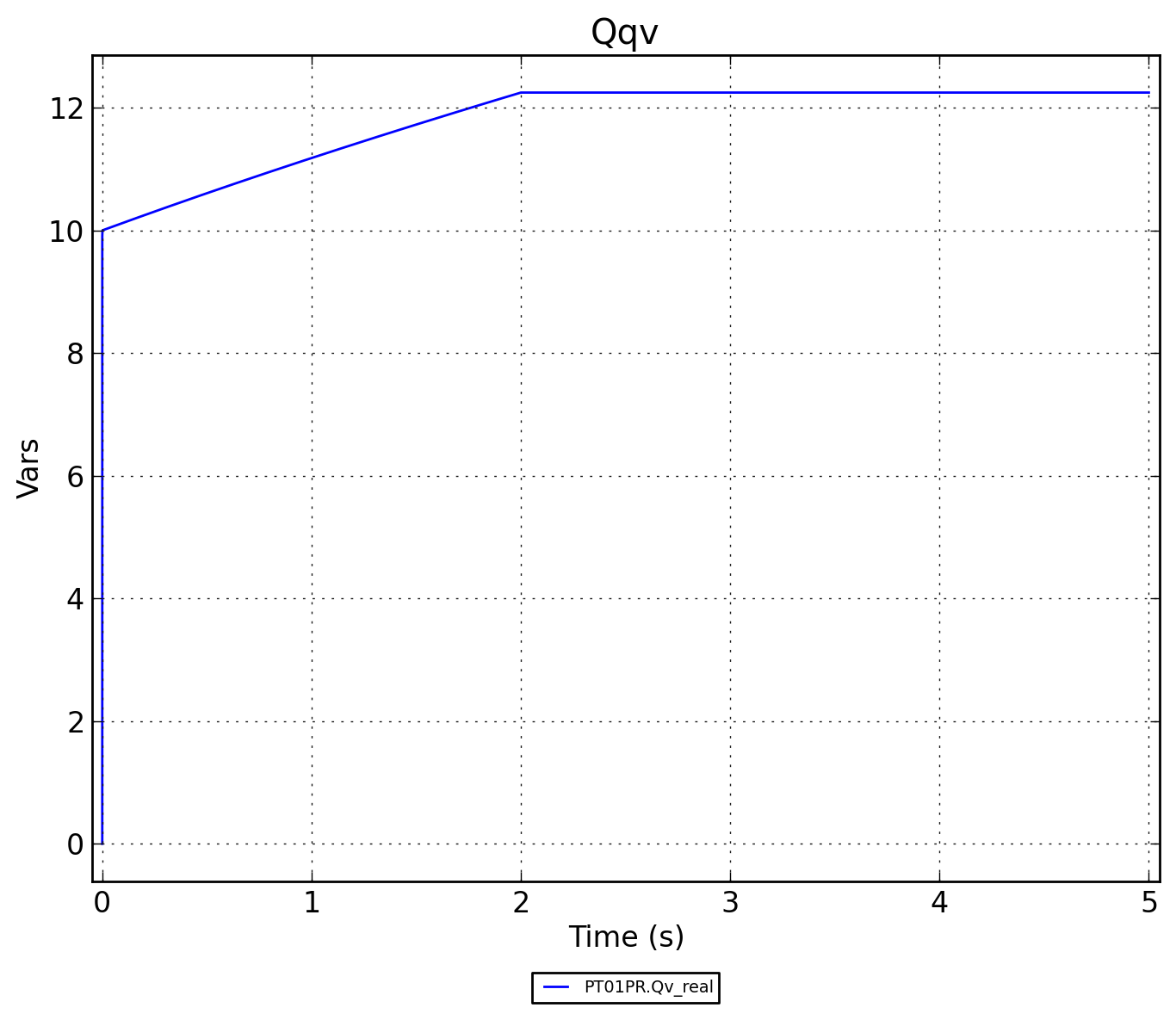

../../../../_images/PT01PR.Qqv.png — Рисунок 2 - PT01PR.Qqv

../../../../_images/PT01PR.RUN.png — Рисунок 3 - PT01PR.RUN
