Объект: PT001R

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT001R

Аннотация: Локальное сопротивление

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	P0	base.real	Начальное давление, Па	101325
5	T0	base.real	Начальная температура, K	293.15
6	Zeta	base.real	Коэффициент гидравлического сопротивления, -	1.93
7	eps	base.real	Абсолютная шероховатость, м	0.000045



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT001R

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 19:40:41 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT001R - Локальное сопротивление

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Локальное сопротивление, PT001R

D=0.01 - Гидравлический диаметр, м
Zeta=1.93 - Коэффициент гидравлического сопротивления, -
L=0.001 - Длина элемента, м
eps=0.0 - Абсолютная шероховатость, м
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Qm =  0.00392 кг/с

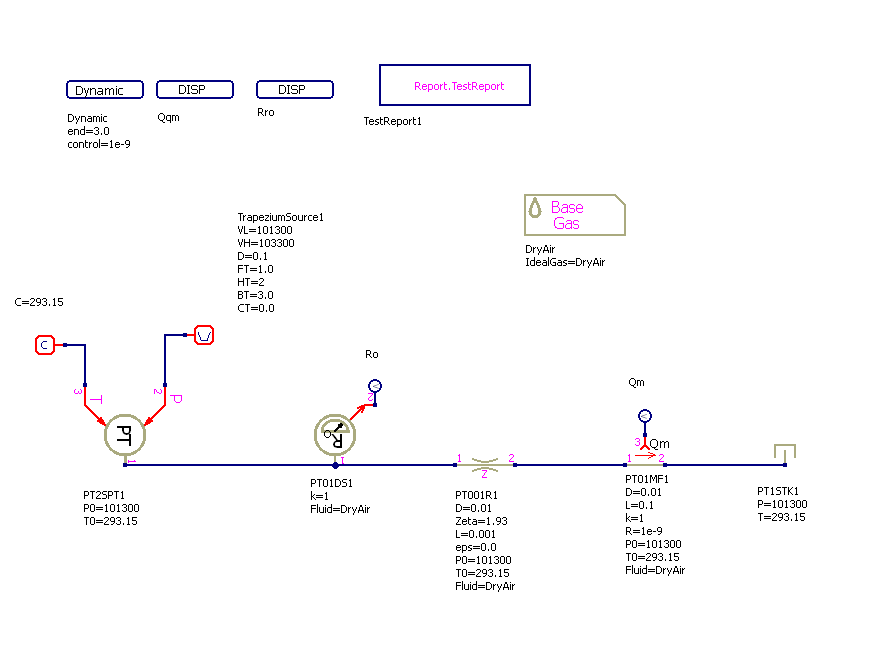

../../../../_images/PT001R.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

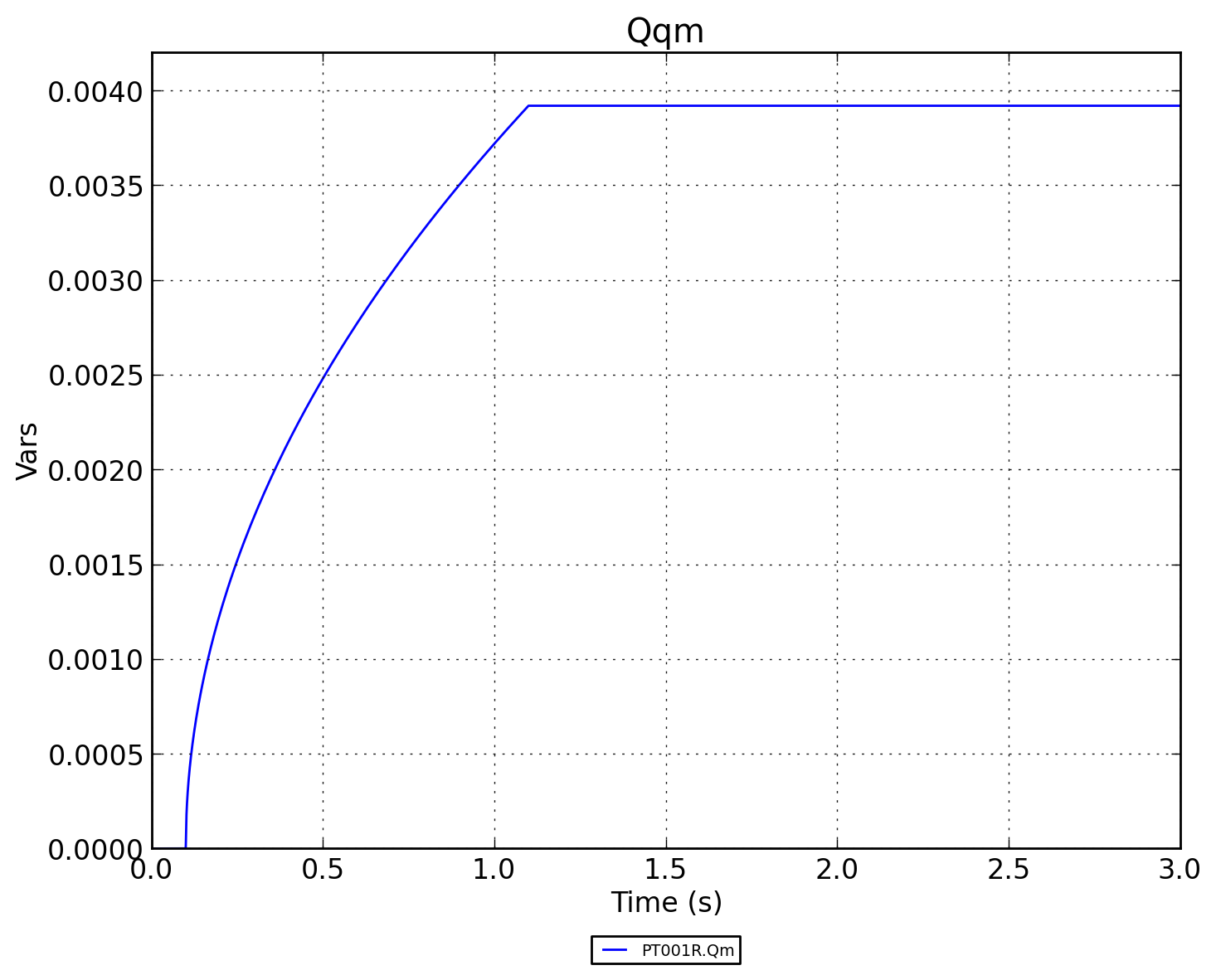

../../../../_images/PT001R.Qqm.png — Рисунок 2 - PT001R.Qqm

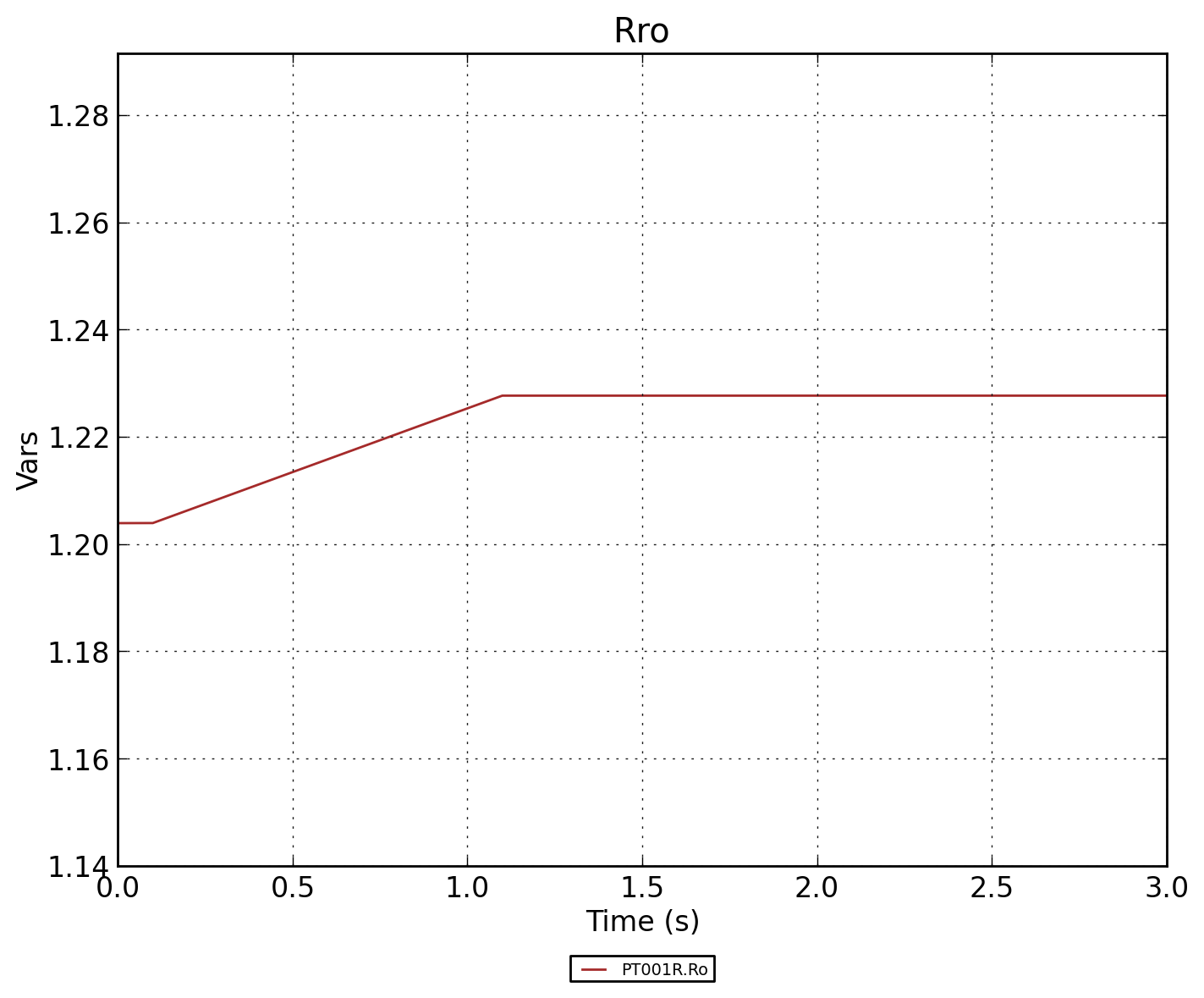

../../../../_images/PT001R.Rro.png — Рисунок 3 - PT001R.Rro

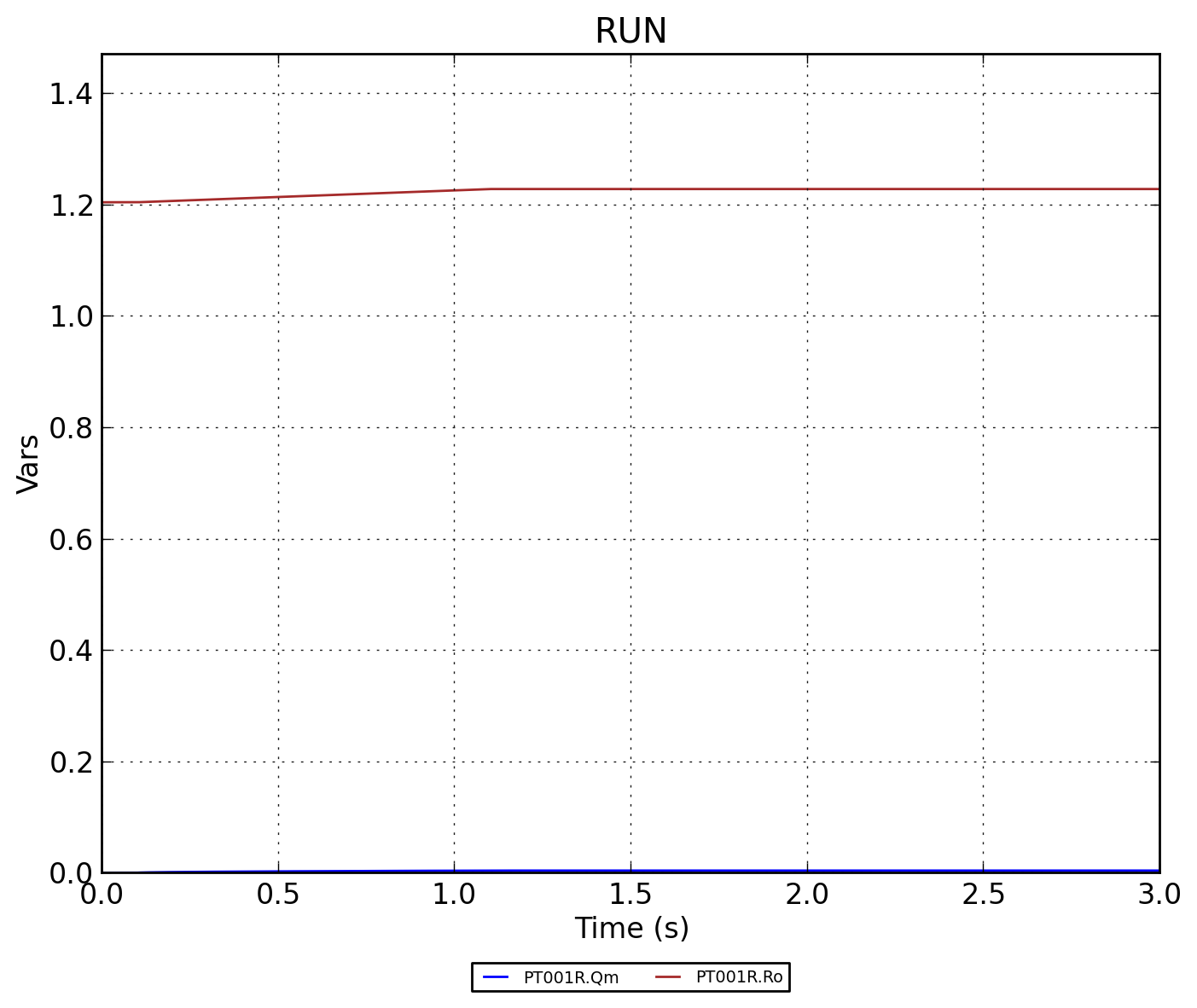

../../../../_images/PT001R.RUN.png — Рисунок 4 - PT001R.RUN
