Объект: PT1RSP

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT1RSP

Аннотация: Локальное сопротивление.Модель не учитывает скорость, вязкость и инерционные характеристики потока

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	MDT	base.real	Коэффициент расхода, -	0.72
5	P0	base.real	Начальное давление, Па	101325
6	T0	base.real	Начальная температура, K	293.15



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT1RSP

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 23:41:37 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT1RSP - Локальное сопротивление. Модель не учитывает скорость,
вязкость и инерционные характеристики потока

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

 Локальное сопротивление, PT1RSP

D=0.01 - Гидравлический диаметр, м
MDT=0.72 - Коэффициент расхода, -
L=0.01 - Длина элемента, м
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойства среды, -

Результат:
Qm = 0.00392 кг/c

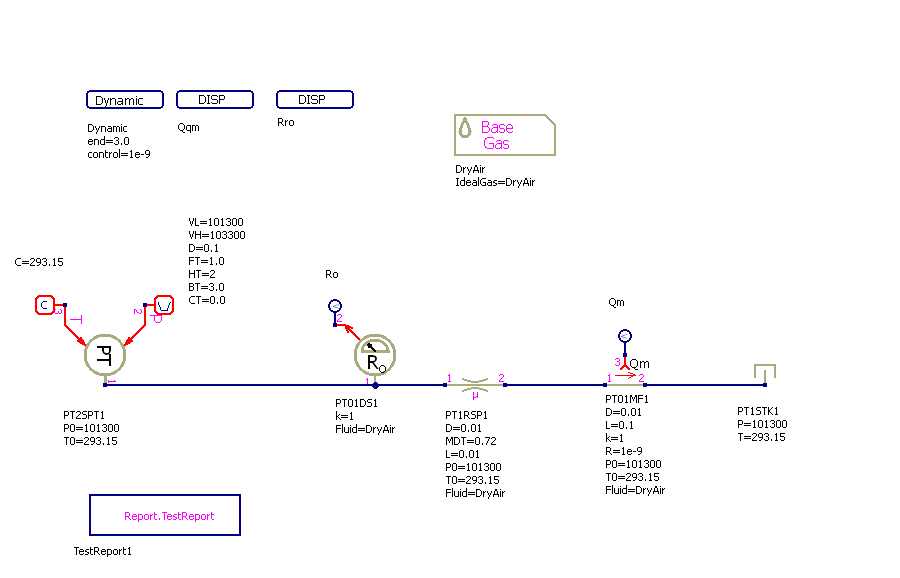

../../../../_images/PT1RSP.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

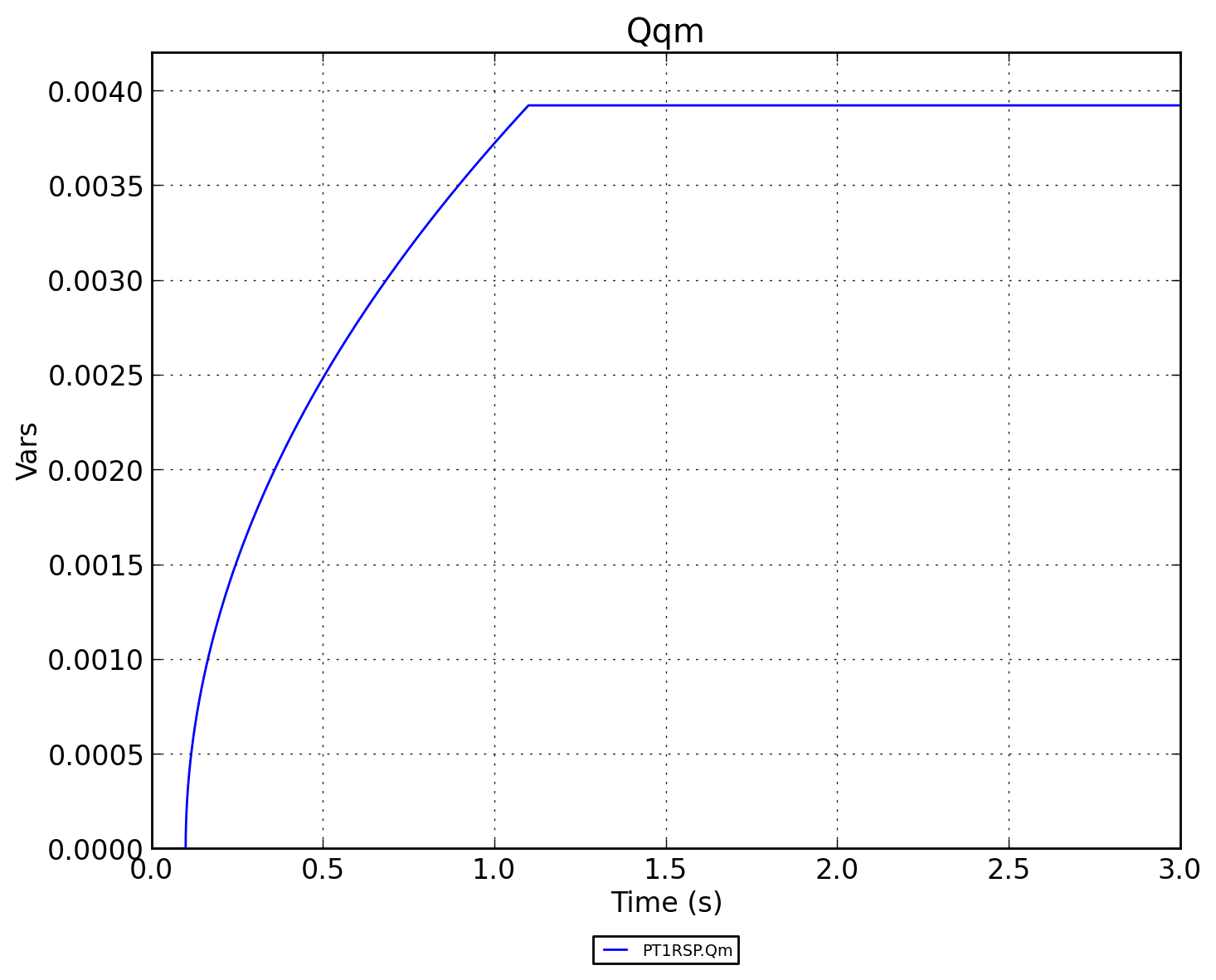

../../../../_images/PT1RSP.Qqm.png — Рисунок 2 - PT1RSP.Qqm

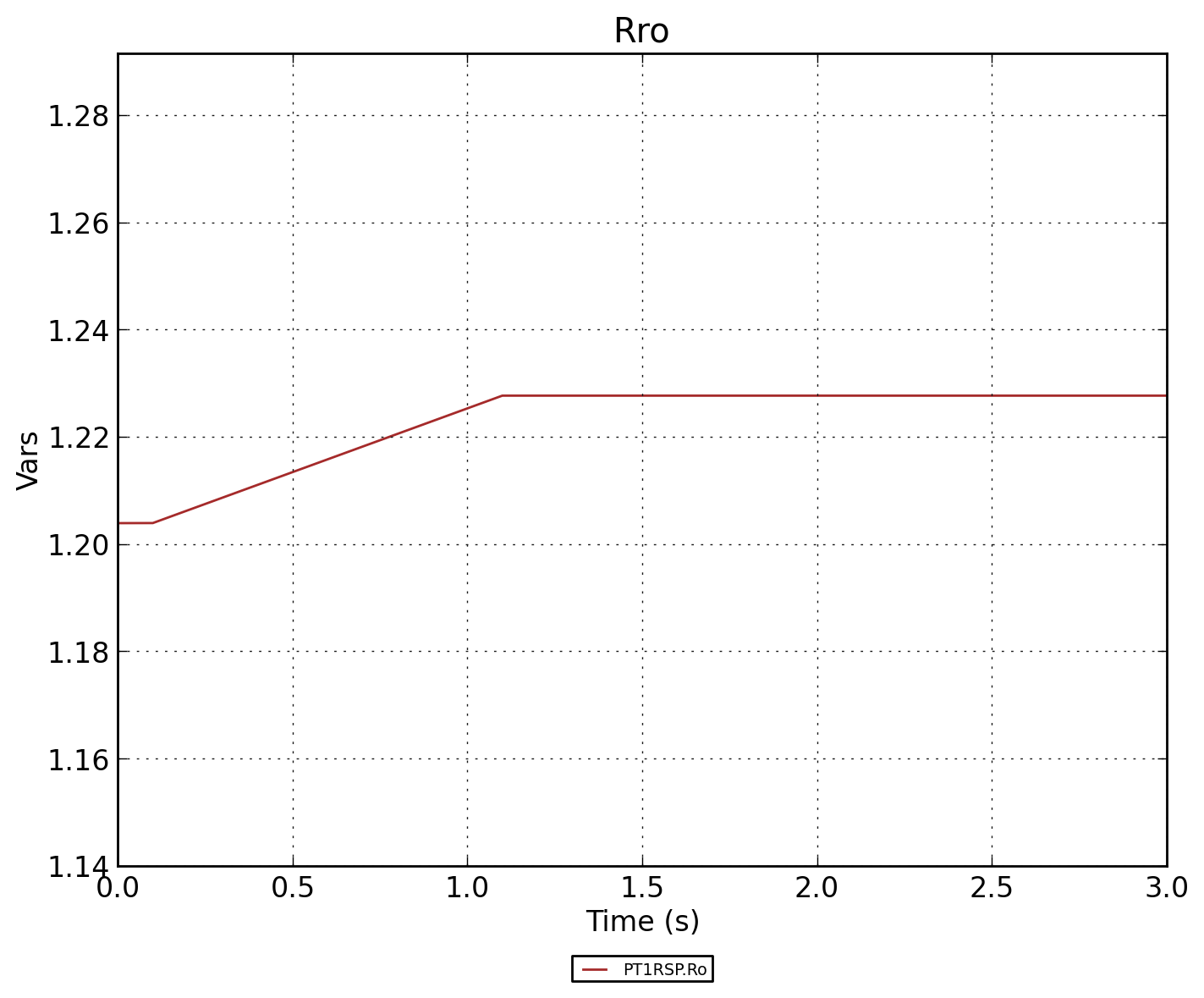

../../../../_images/PT1RSP.Rro.png — Рисунок 3 - PT1RSP.Rro

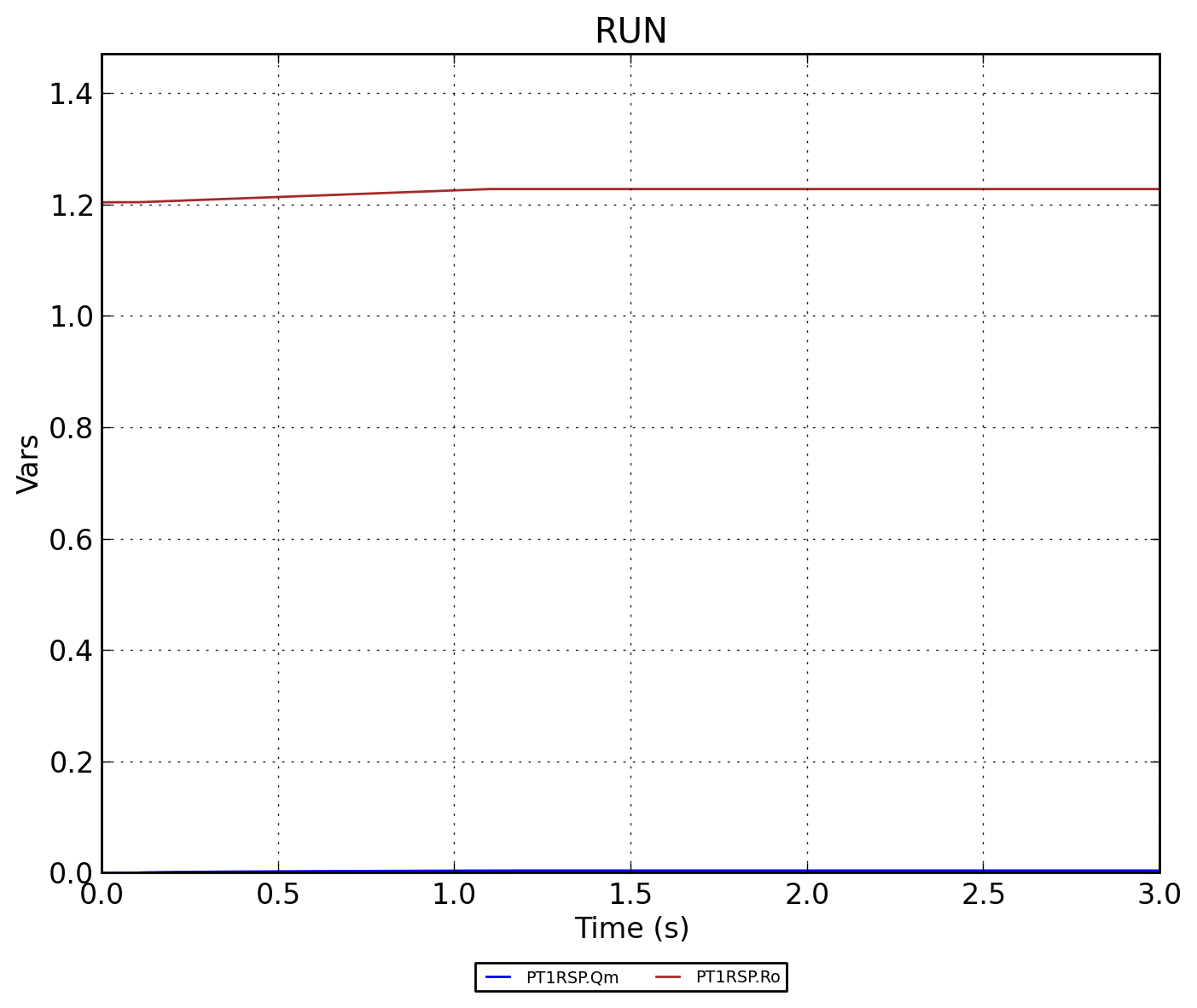

../../../../_images/PT1RSP.RUN.png — Рисунок 4 - PT1RSP.RUN
