Объект: PT1BEN

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT1BEN

Аннотация: Колено

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -
2	D_or_ab	list	Гидравлический диаметр (D) или ширина и высота сечения (b, a), м	0.1
3	Fluid		Имя объекта свойств среды, -
4	P0	base.real	Начальное давление, Па	101325
5	R	base.real	Радиус закругления центральной линии, м	0.2
6	Section_shape	string	Форма сечения: круглое сечение; прямоугольное сечение [Round,Rectangular], -	Round
7	T0	base.real	Начальная температура, K	293.15
8	angle	base.real	Угол изгиба отвода от 0 до 180 град, град	90.0
9	eps	base.real	Абсолютная шероховатость, м	0.000045



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT1BEN

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 23:28:34 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT1BEN - Колено
Тест: Проверка значения массового расхода при перепаде давления 203Па и  6152Па
Колено, PT1BEN1

Section_{shape}=Round - Форма сечения: круглое сечение; прямоугольное сечение [Round, Rectangular]
D_{or_ab}=0.1 - Гидравлический диаметр (D) или ширина и высота сечения (b, a), м
R=0.5 - Радиус закругления центральной линии, м
angle=90.0 - Угол изгиба отвода от 0 до 180 град, град
eps=0.0 - Абсолютная шероховатость, м
A_{lam}=0. - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Внутренние параметры второго объекта PT1BEN2 идентичны.
В модели используется аппроксимация таблицы(с. 280) графика для λ_{k}.
Коэффициенты A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

Qm=0.32 кг/c
Qm1=1.494 кг/c

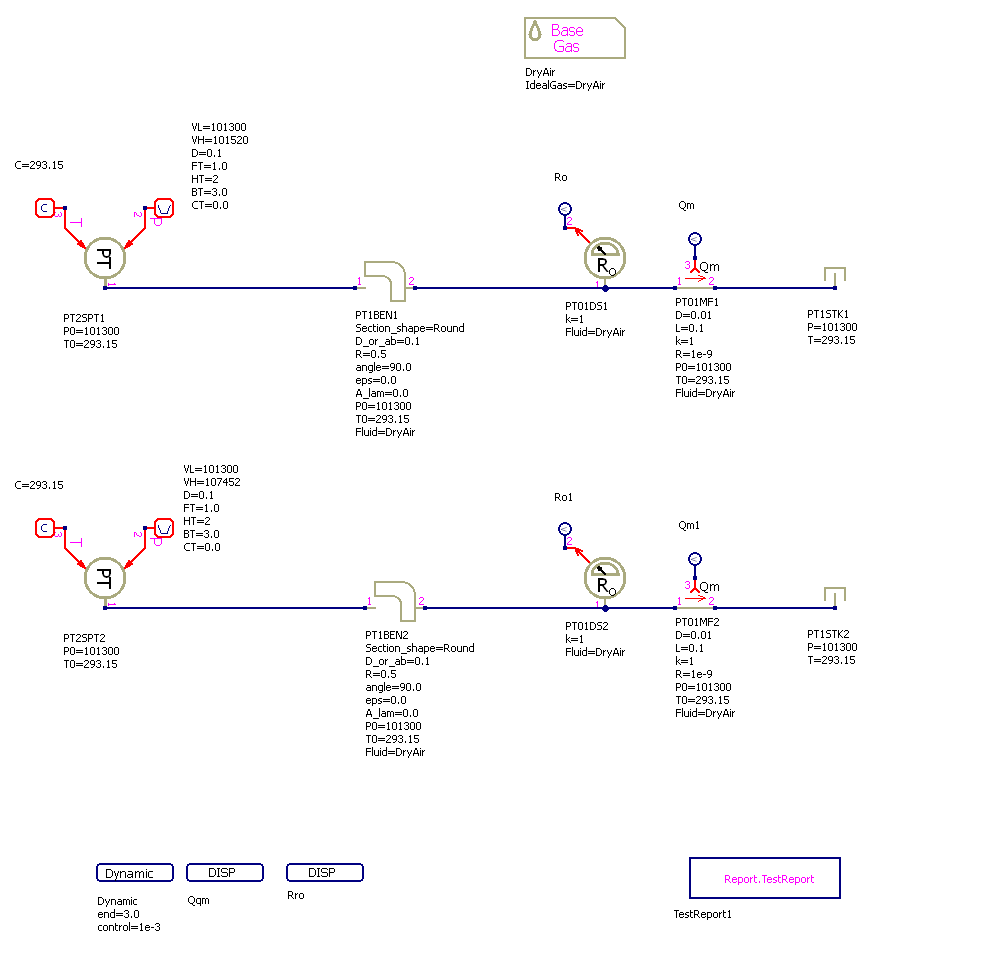

../../../../_images/PT1BEN.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

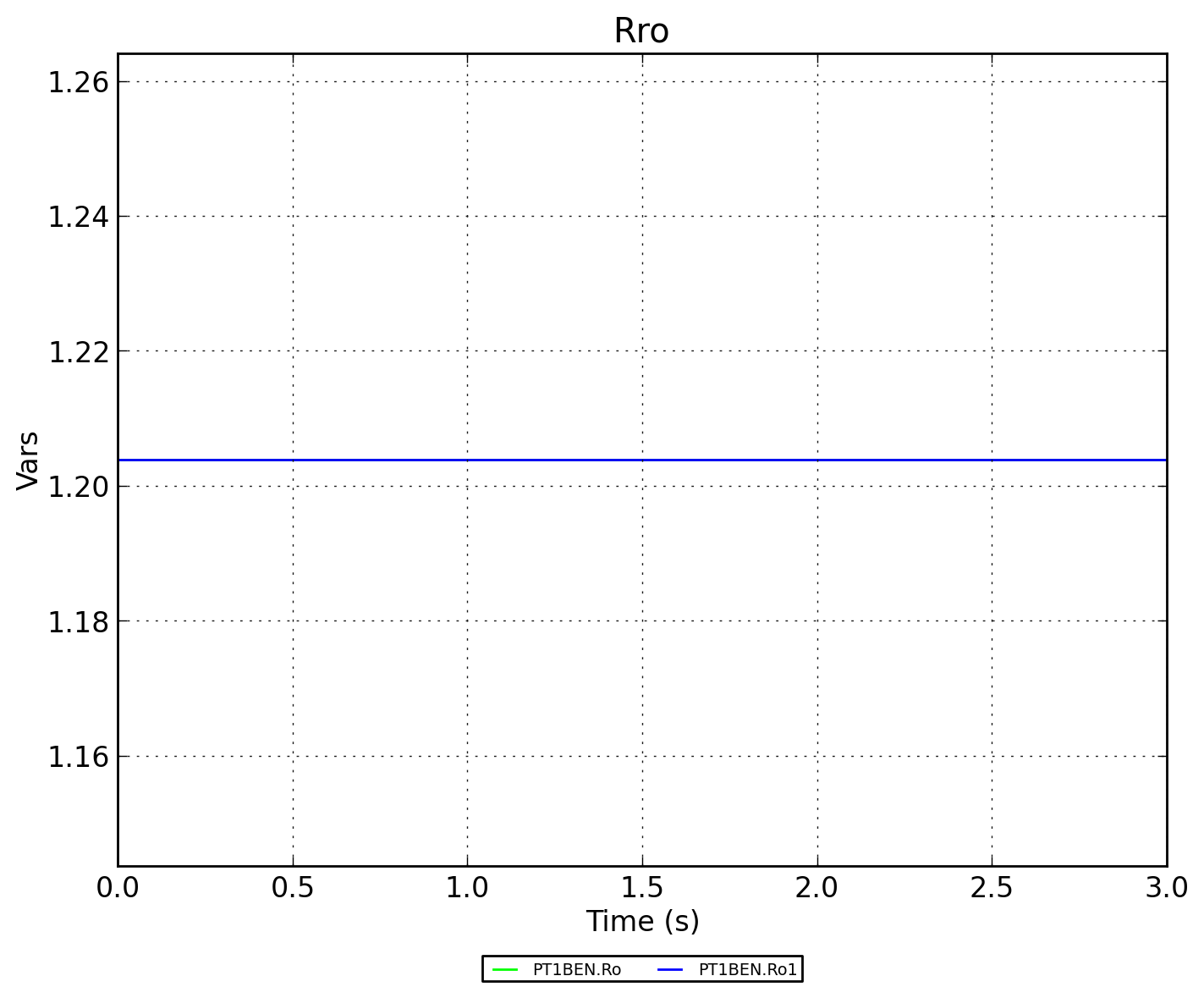

../../../../_images/PT1BEN.Rro.png — Рисунок 2 - PT1BEN.Rro

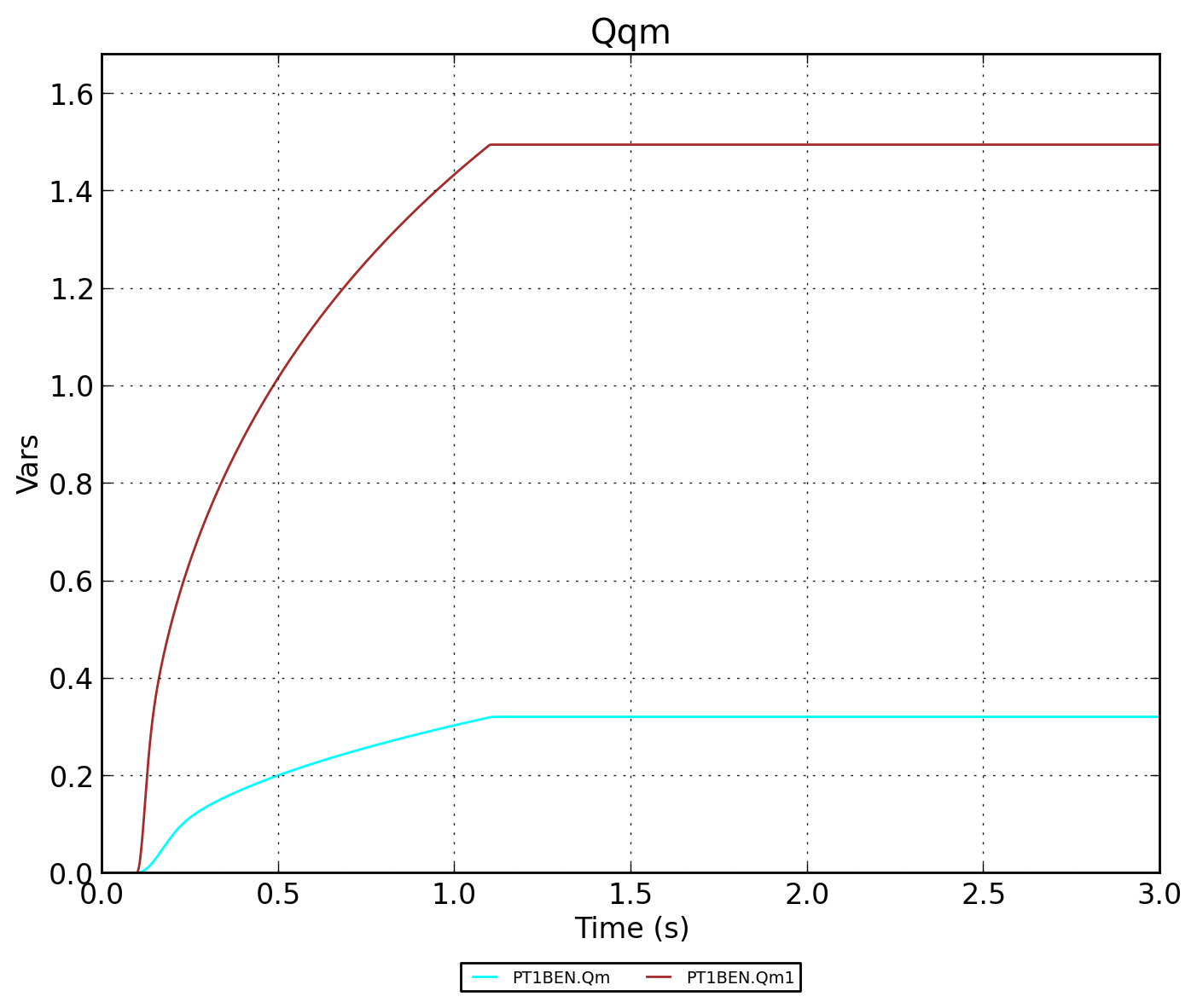

../../../../_images/PT1BEN.Qqm.png — Рисунок 3 - PT1BEN.Qqm

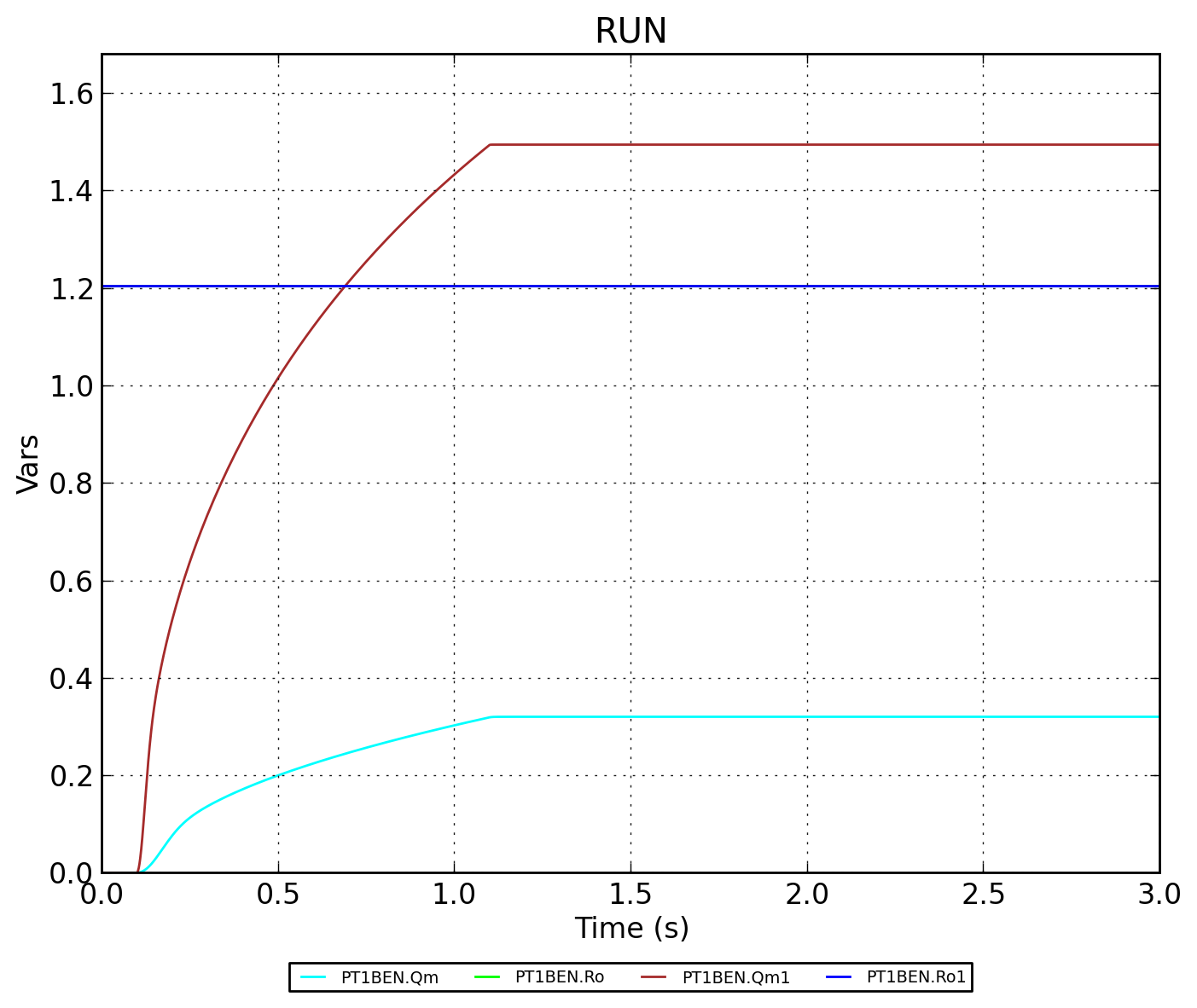

../../../../_images/PT1BEN.RUN.png — Рисунок 4 - PT1BEN.RUN
