Объект: PT1STK

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT1STK

Аннотация: Сток P,T

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход/выход элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	P	base.real	Давление, Па	101325
2	T	base.real	Температура, K	293.15



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT1STK

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 23:45:23 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT1STK -  Сток .

Тест: Проверка стока

Сток, PT1STK

P =201300 - Давление, Па
T =293.15 - Температура, К

Результат:
Сток переопределяет параметры в ближнем объеме (объемы генеририруются на портах трубопровода) и
поддерживает заданные P и T, указанные в объекте.

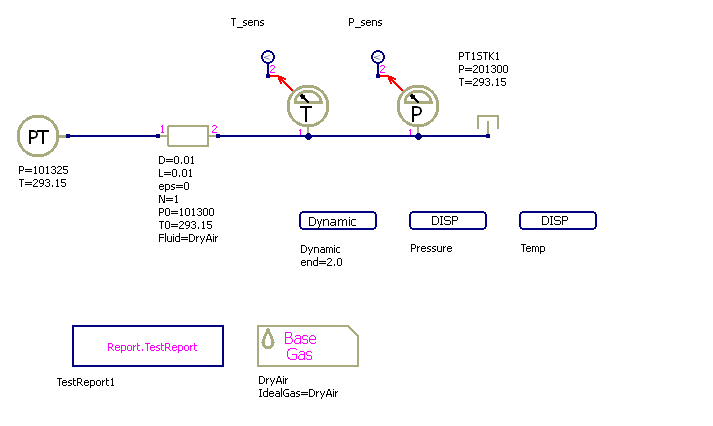

../../../../_images/PT1STK.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

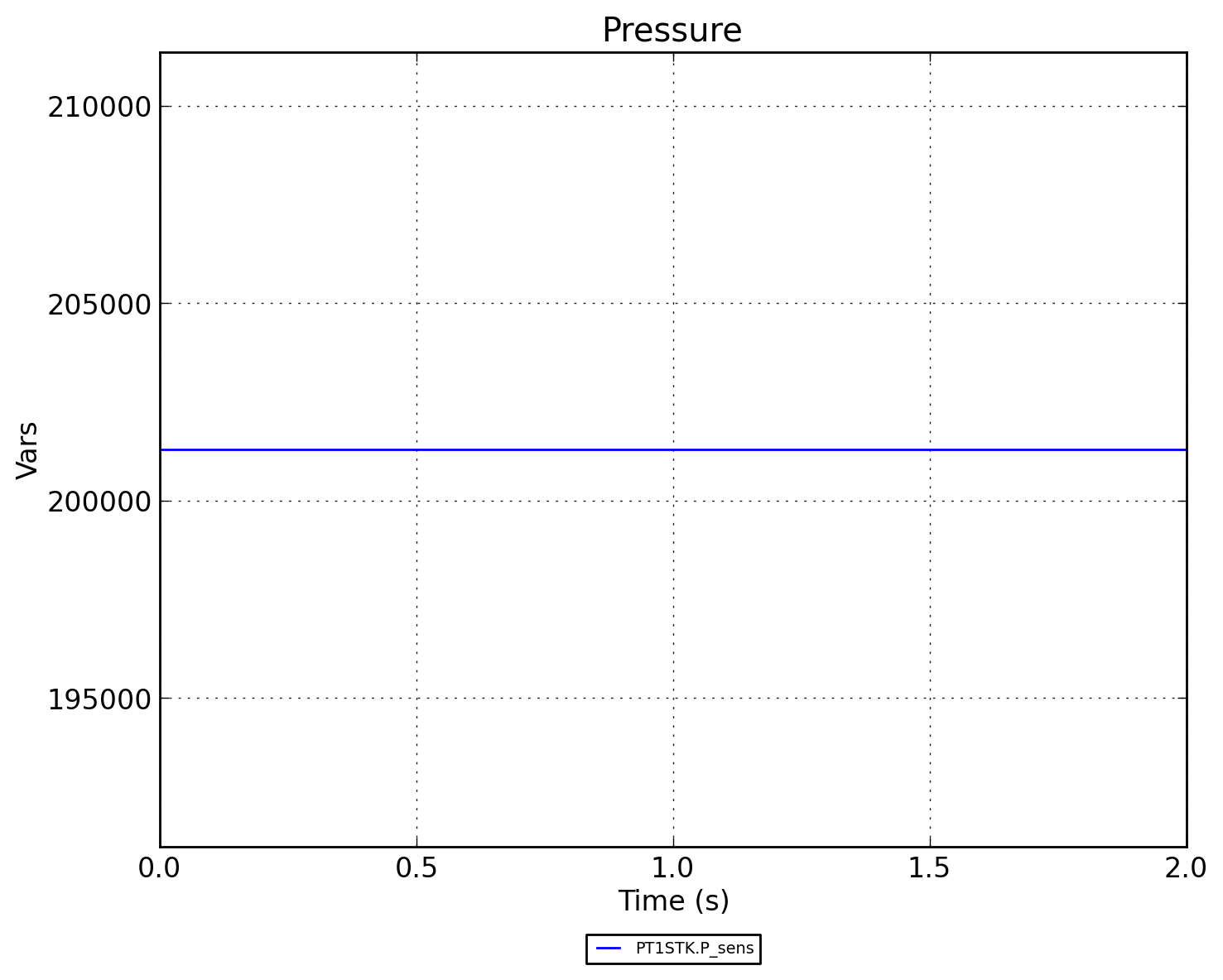

../../../../_images/PT1STK.Pressure.png — Рисунок 2 - PT1STK.Pressure

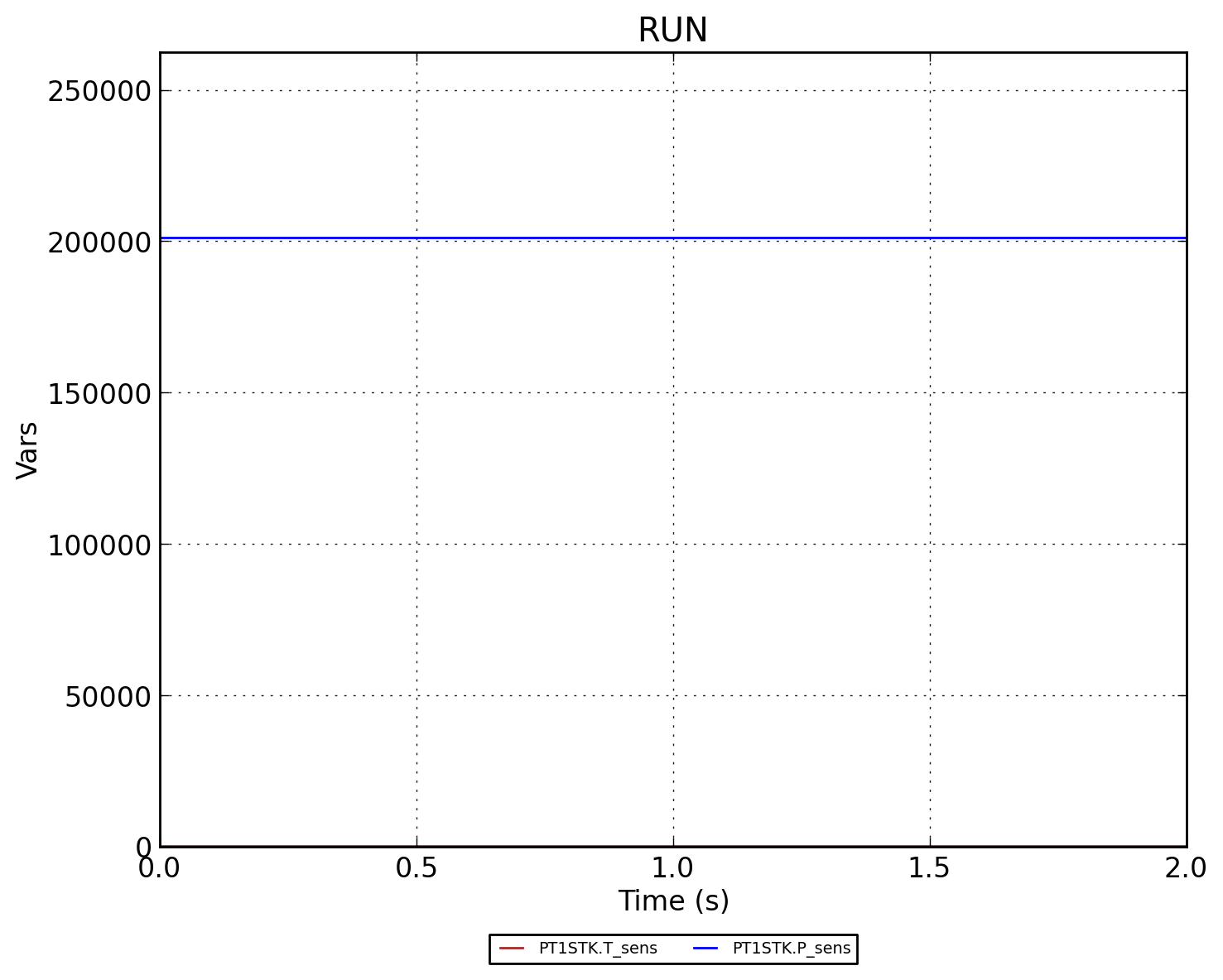

../../../../_images/PT1STK.RUN.png — Рисунок 3 - PT1STK.RUN

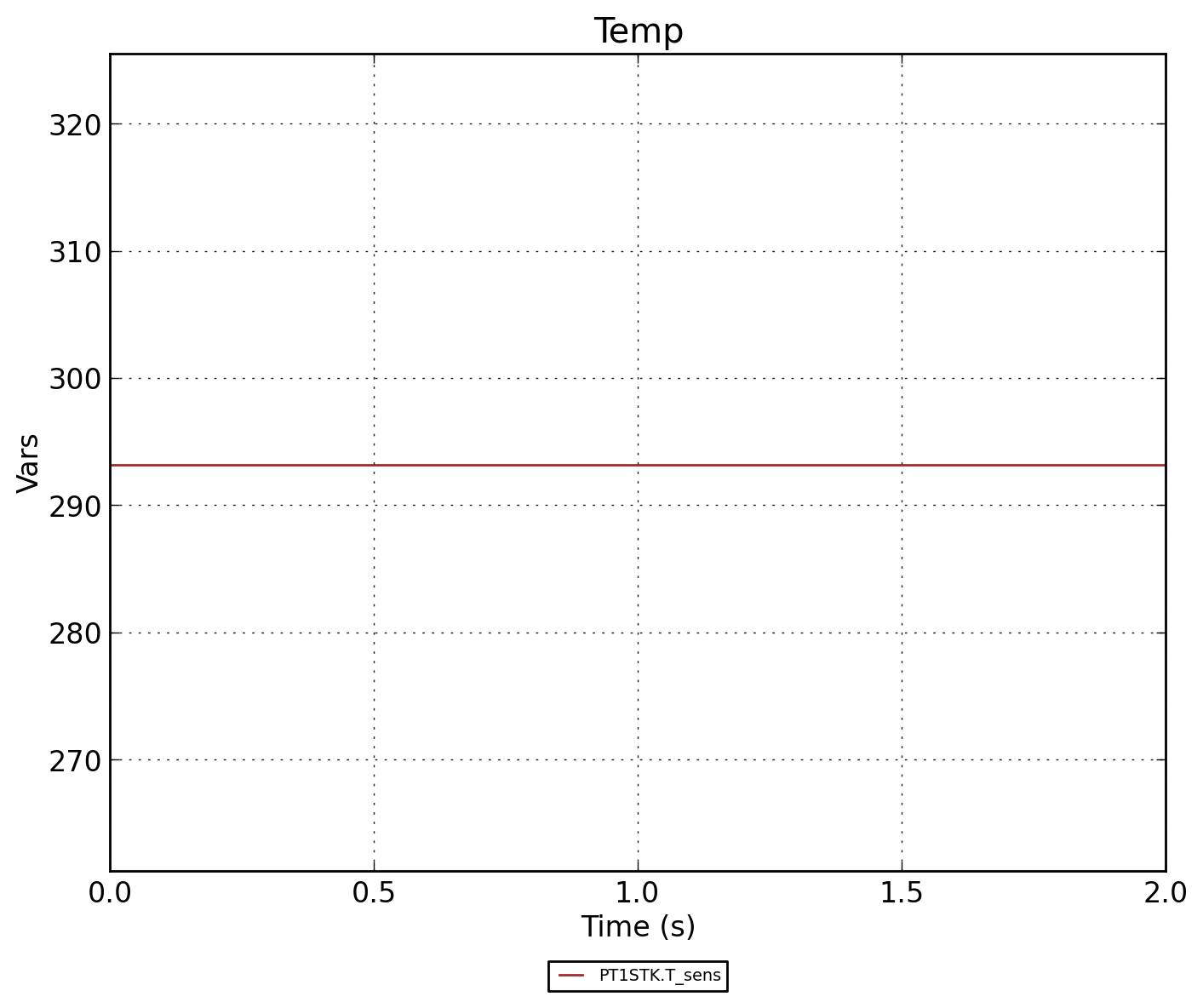

../../../../_images/PT1STK.Temp.png — Рисунок 4 - PT1STK.Temp
