Объект: PTPVPM

Библиотека: PneumaticsThermo

Имя на уровне решателя: PTPVPM

Аннотация: Механически управляемый насос, принимающий на вход рад/с

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	PortA	base.ThermalFluid2	Теплогидравлический порт А
2	PortB	base.ThermalFluid2	Теплогидравлический порт B
3	PortC	base.DOF1	Механический порт C

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Диаметр элемента, м	0.01
2	Fluid		Имя объекта свойств среды	Fluid
3	JR	base.real	Момент инерции, кг*м2	1e-8
4	KPD	base.real	Общий КПД	0.8
5	KPD0	base.real	Объемный КПД	0.9
6	L	base.real	Длина элемента, м	0.01
7	NN	base.real	Частота рабочей точки, рад/c	1000
8	P0	base.real	Начальное давление на элементе, Па	101325
9	PN	base.real	Перепад рабочей точки, Па	5e5
10	T0	base.real	Начальная температура в линии гидравлического порта, К	293.15
11	Vr	base.real	Рабочий объем, м3	1e-4

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PTPVPM
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Wed Mar 11 00:14:42 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PTPVPM - Механически управляемый насос, принимающий на вход рад/с

Тест: Изменение объемного расхода при увеличении перепада давлений на портах.

Механически управляемый насос, PTPVPM

Vr=0.000001 - Рабочий объем, м3
PN=50000 - Перепад рабочей точки, Па
NN=50 - Частота рабочей точки, рад/с
KPD0=0.9 - Объемный КПД
KPD=0.8 - Общий КПД
JR=0.0000001 - Момент инерции, кг*м2
D=0.01 - Диаметр элемента, м
L=0.01 - Длина элемента, м
P0=101300 - Начальное давление на элементе, Па
T0=300 - Начальная температура в линии гидравлического порта, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды

Результат
Теоретический расход:
Qv = VR * Wr, где Wr = Sig / 2 pi, где Sig - подаваемый сигнал на механический порт (рад/с)
Из-за перепада давлений жидкость перетекает обратно:
Qp = K_G * dp, где K_G - гидравлические потери с линейной характеристикой
от рабочей точки:
K_G = QT / PN * (1 - KPD0), где QT = Vr * Nn
Потери начнут превышать расход при
Qv < Qp
Vr * Sig / (2 * π) < (Vr * Nn * (1 - KPD0) * dp) / Pn
Sig * Pn / (2 * π * Nn * (1 - KPD0))  < dp
50 * 50000 / ( 2 * 3.14 * 50 * (1 - 0.9)) Па < dp
Перепад dp  с нулевым расходом ≈ 79.6 кПа.

Параметры объектов приведены на схеме.

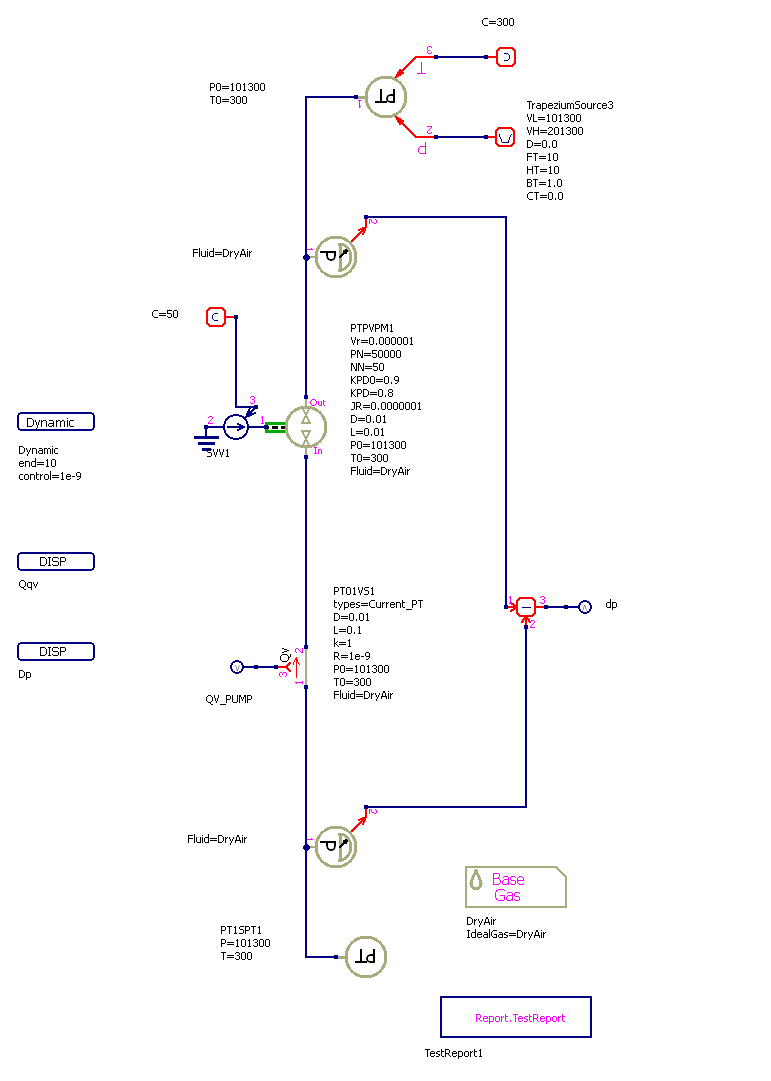

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

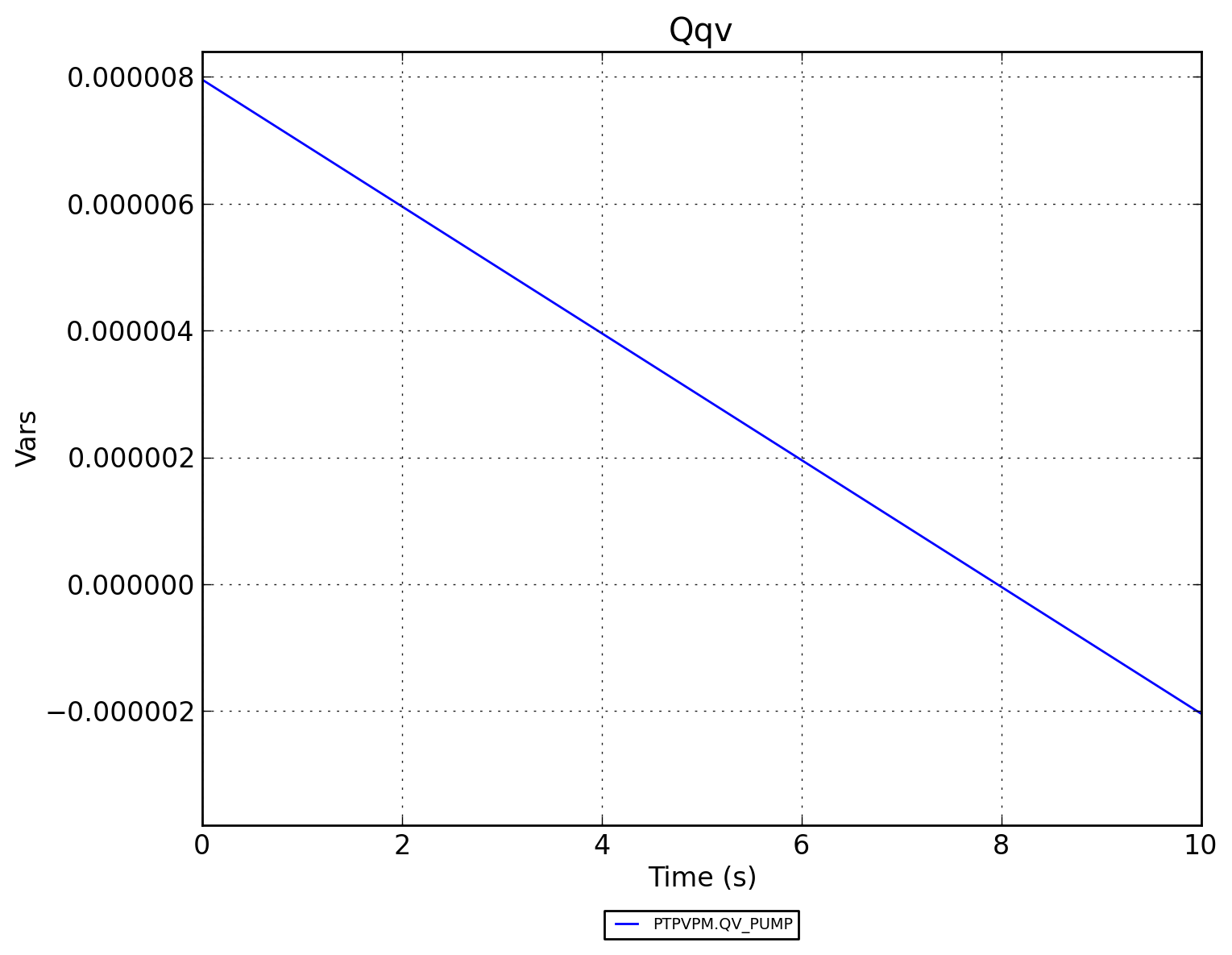

Рисунок 2 - PTPVPM.Qqv

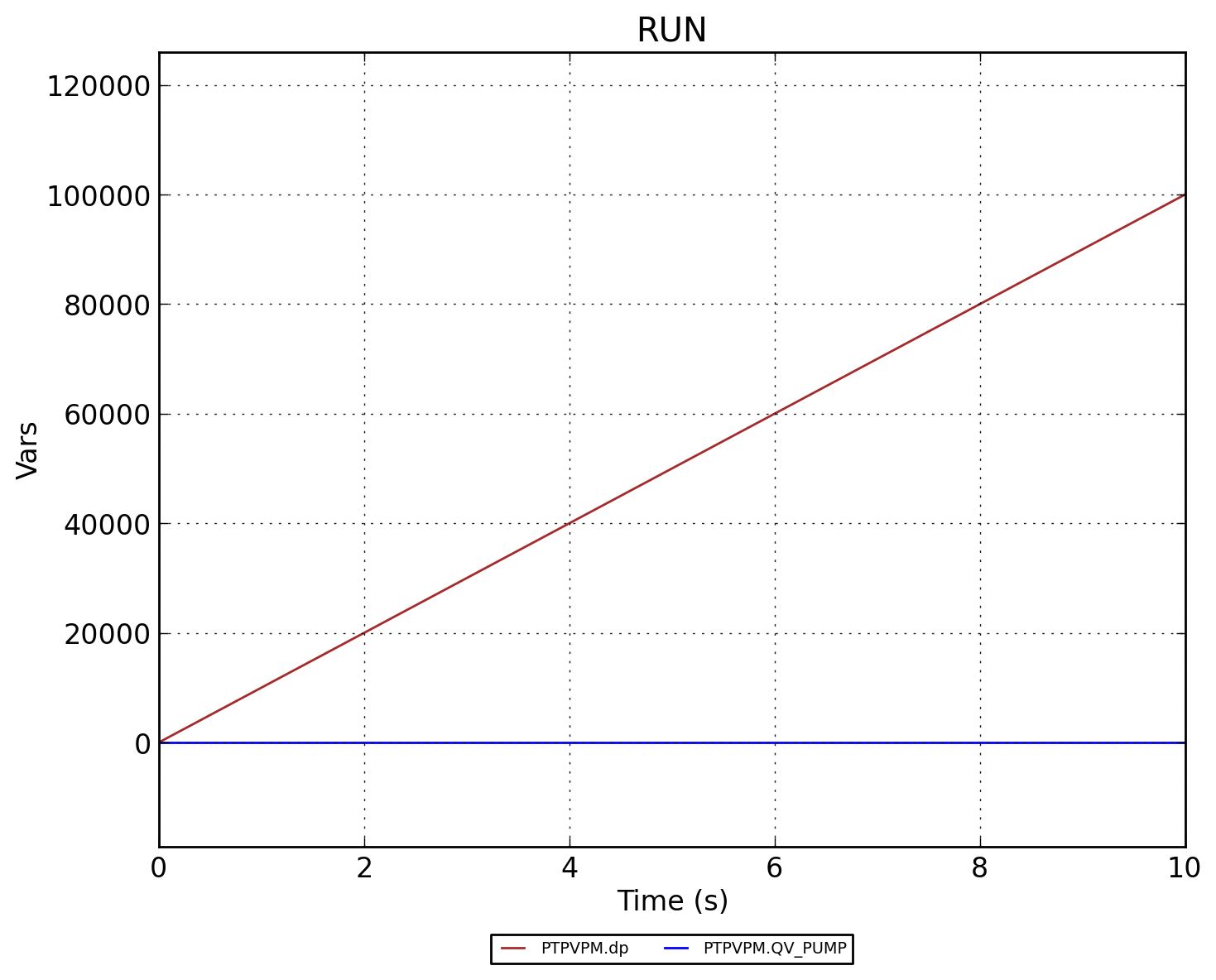

Рисунок 3 - PTPVPM.RUN

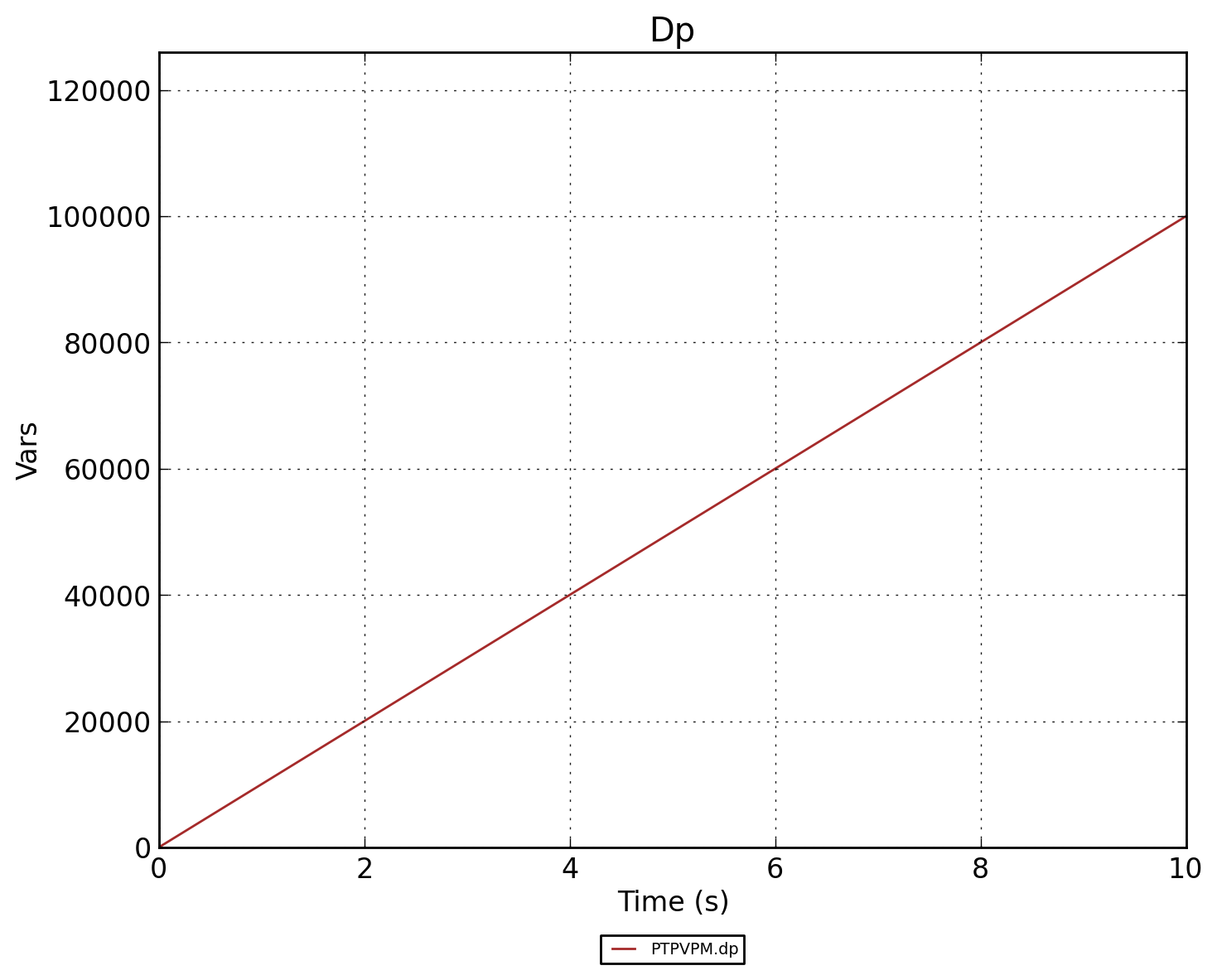

Рисунок 4 - PTPVPM.Dp
