Объект: PT1SCO

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT1SCO

Аннотация: Цилиндрической кран

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента
3	Port3	base.DOF1	1D упраляющий порт, угол поворота затвора град

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D_or_ab	list	Гидравлический диаметр (D) или ширина и высота сечения (b, a), м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	P0	base.real	Начальное давление, Па	101325
5	Section_shape	string	Форма сечения: круглое сечение; прямоугольное сечение [Round,Rectangular], -	Round
6	T0	base.real	Начальная температура, K	293.15



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT1SCO

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 23:43:52 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT1SCO - Цилиндрический кран

Тест: Проверка значения массового расхода при перепаде давления от 0 до 20000Па.

Цилиндрический кран, PT1SCO

Section_{shape}=Round - Форма сечения: круглое сечение; прямоугольное сечение [Round, Rectangular], -
D_{or_ab}=0.01 - Гидравлический диаметр (D) или ширина и высота сечения (b, a), м
L=0.01 - Длина элемента, м
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -
Сигнал, подаваемый на порт крана = const = 30

Результат:
Сопротивление по длине не учитывается в данном объекте(длина используется для определения величин объемов на портах).
Модель ζ зависит только от площади на входе и угла поворота.
Используя коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 452)

Qm=0.0069 кг/c

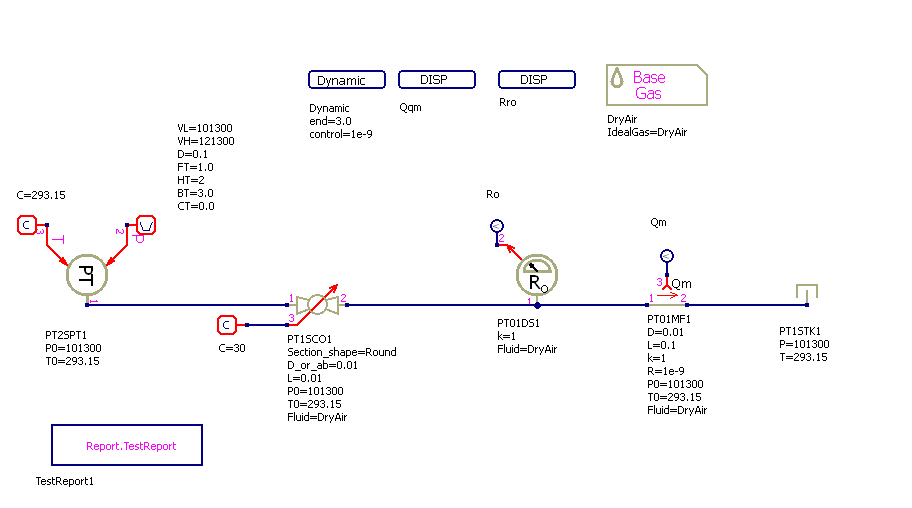

../../../../_images/PT1SCO.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

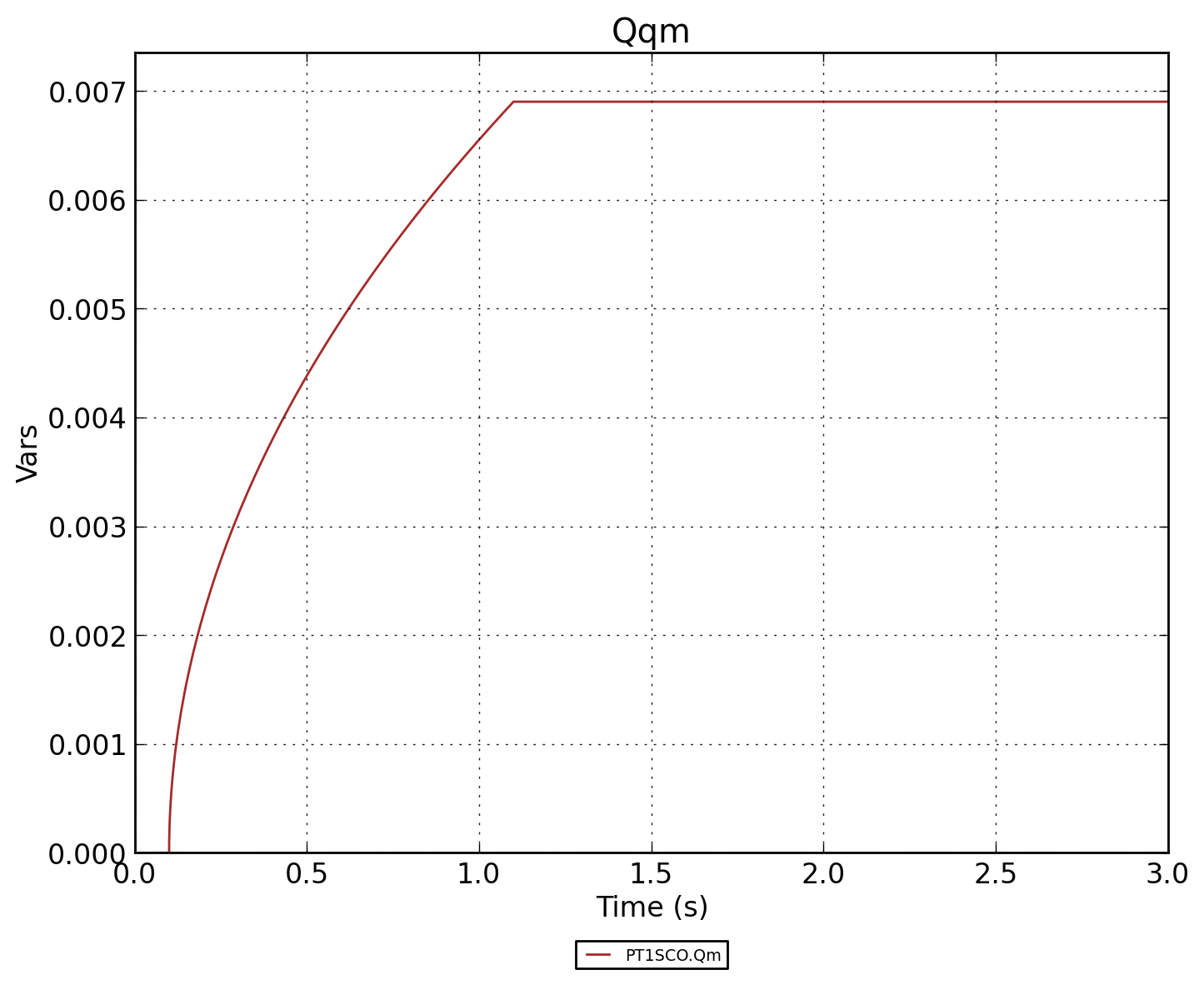

../../../../_images/PT1SCO.Qqm.png — Рисунок 2 - PT1SCO.Qqm

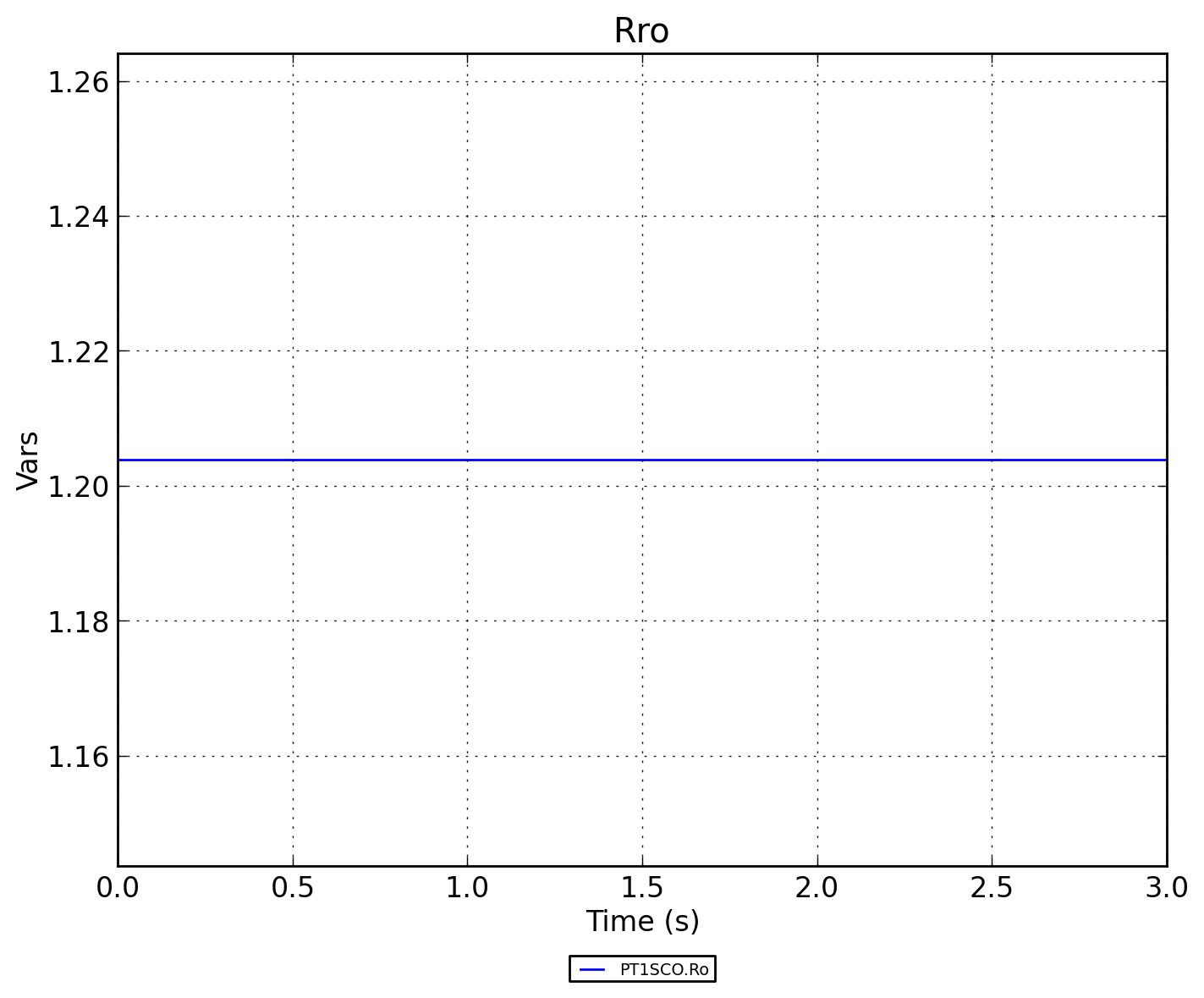

../../../../_images/PT1SCO.Rro.png — Рисунок 3 - PT1SCO.Rro

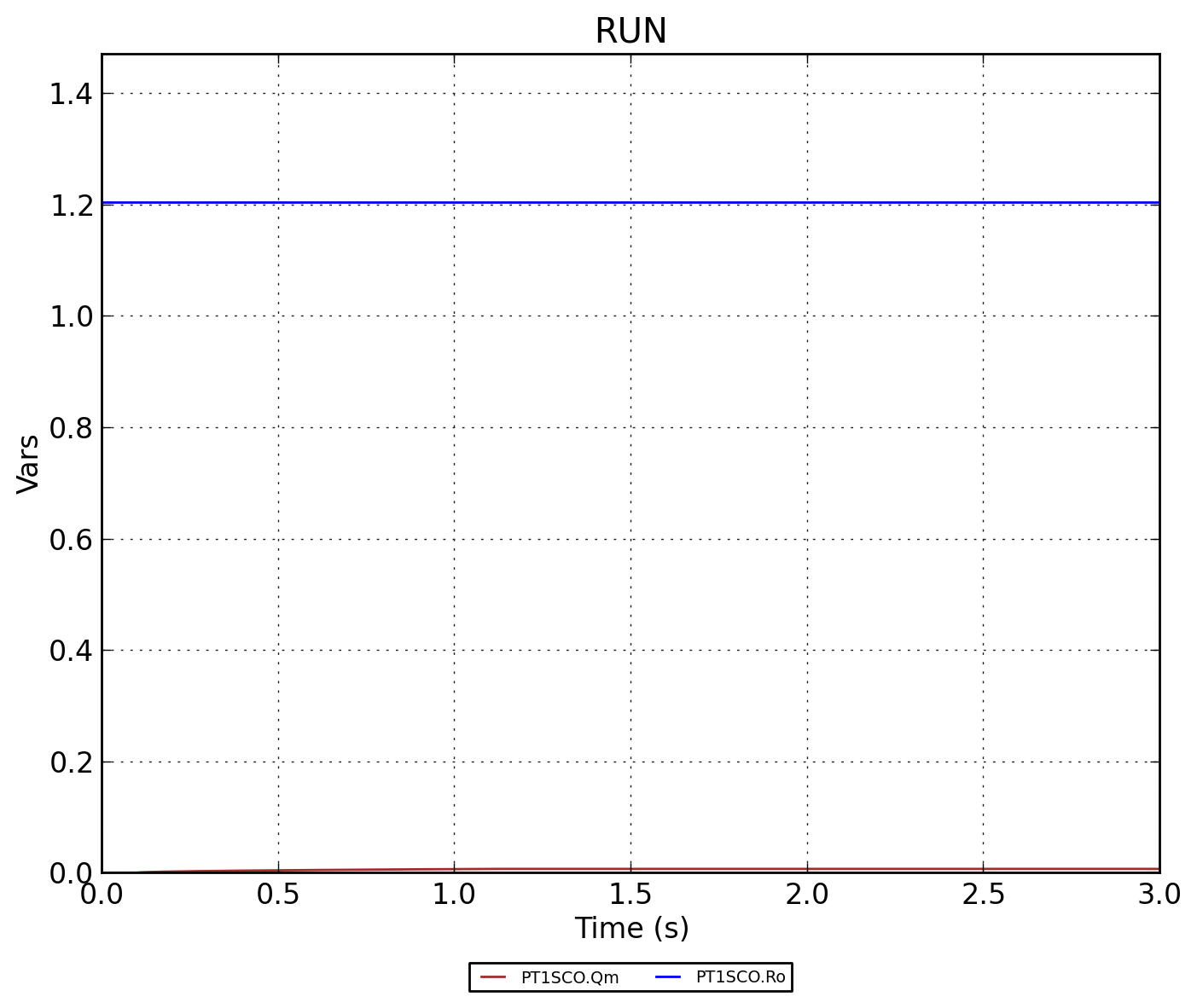

../../../../_images/PT1SCO.RUN.png — Рисунок 4 - PT1SCO.RUN
