Объект: PT01PS

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01PS

Аннотация: Датчик давления

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.DOF1	1D сигнальный порт, давление в узле Па

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Flag	string	Давление абсолютное; давление относительное [Absolute, Relative], -	Absolute
2	Fluid		Имя объекта свойств среды, -
3	k	base.real	Коэффициент усиления сигнала, -	1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT01PS

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 21:18:26 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT01PS - Датчик давления .

Тест: Проверка изменения величины давления
в объеме через сплиттер и датчик при закачивании
массового расхода Qm=0.1кг/с.

Датчик давления, PT01PS

k=1 - Коэффициент усиления сигнала, -
Flag=Absolute - Давление абсолютное;
давление относительное [Absolute, Relative], -
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат: Значения и графики идентичны.

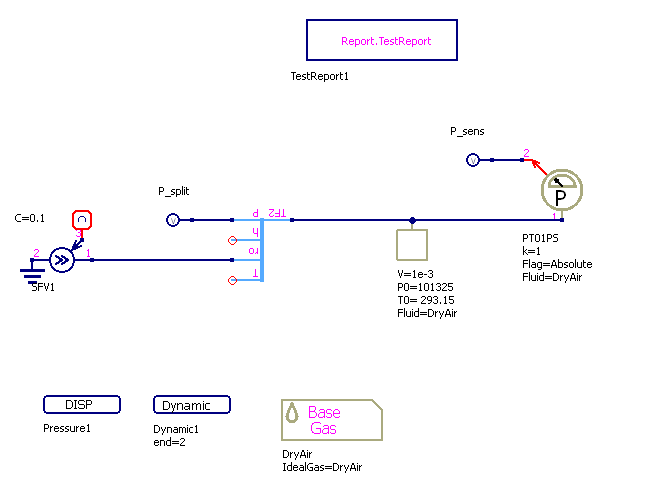

../../../../_images/PT01PS.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

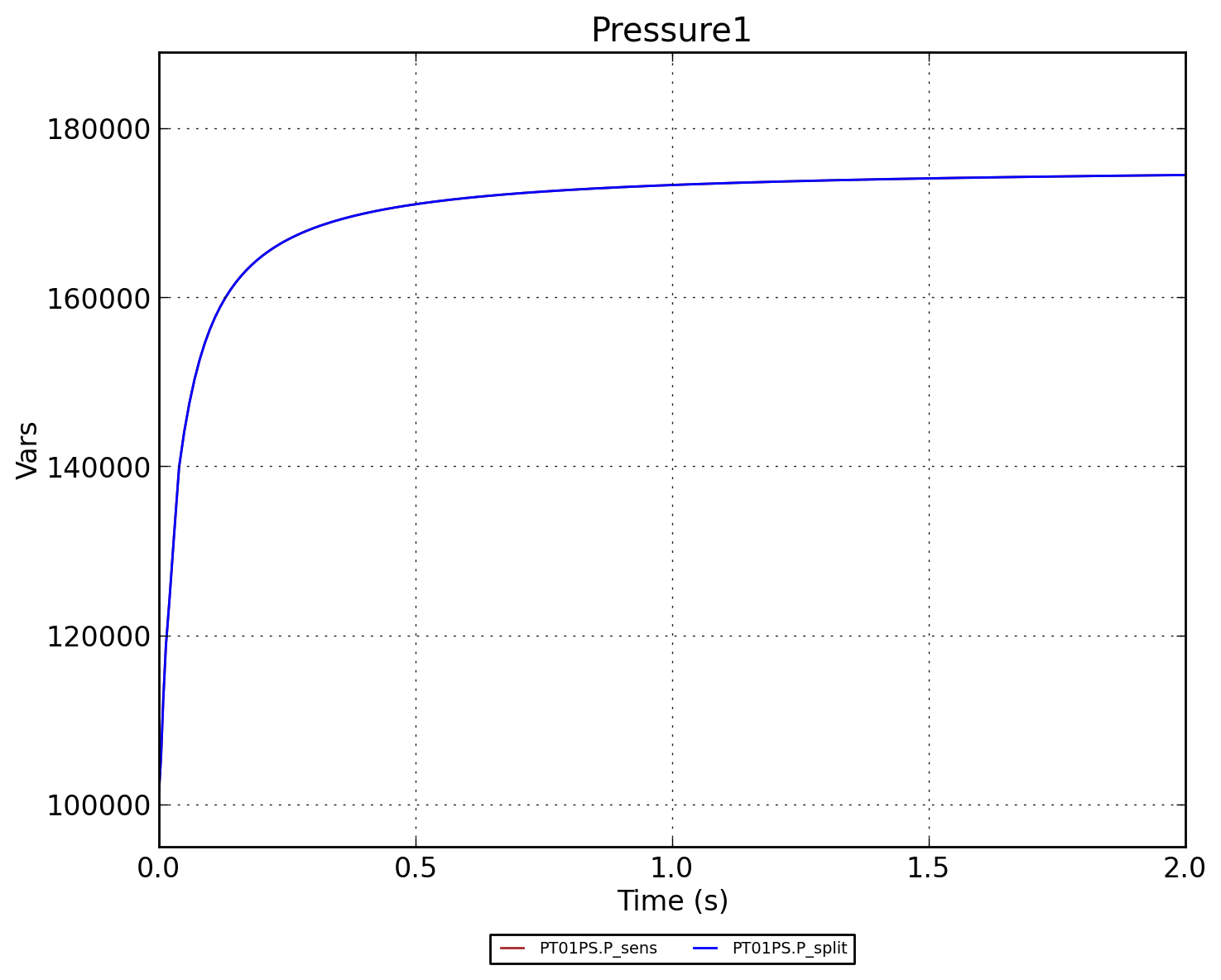

../../../../_images/PT01PS.Pressure1.png — Рисунок 2 - PT01PS.Pressure1

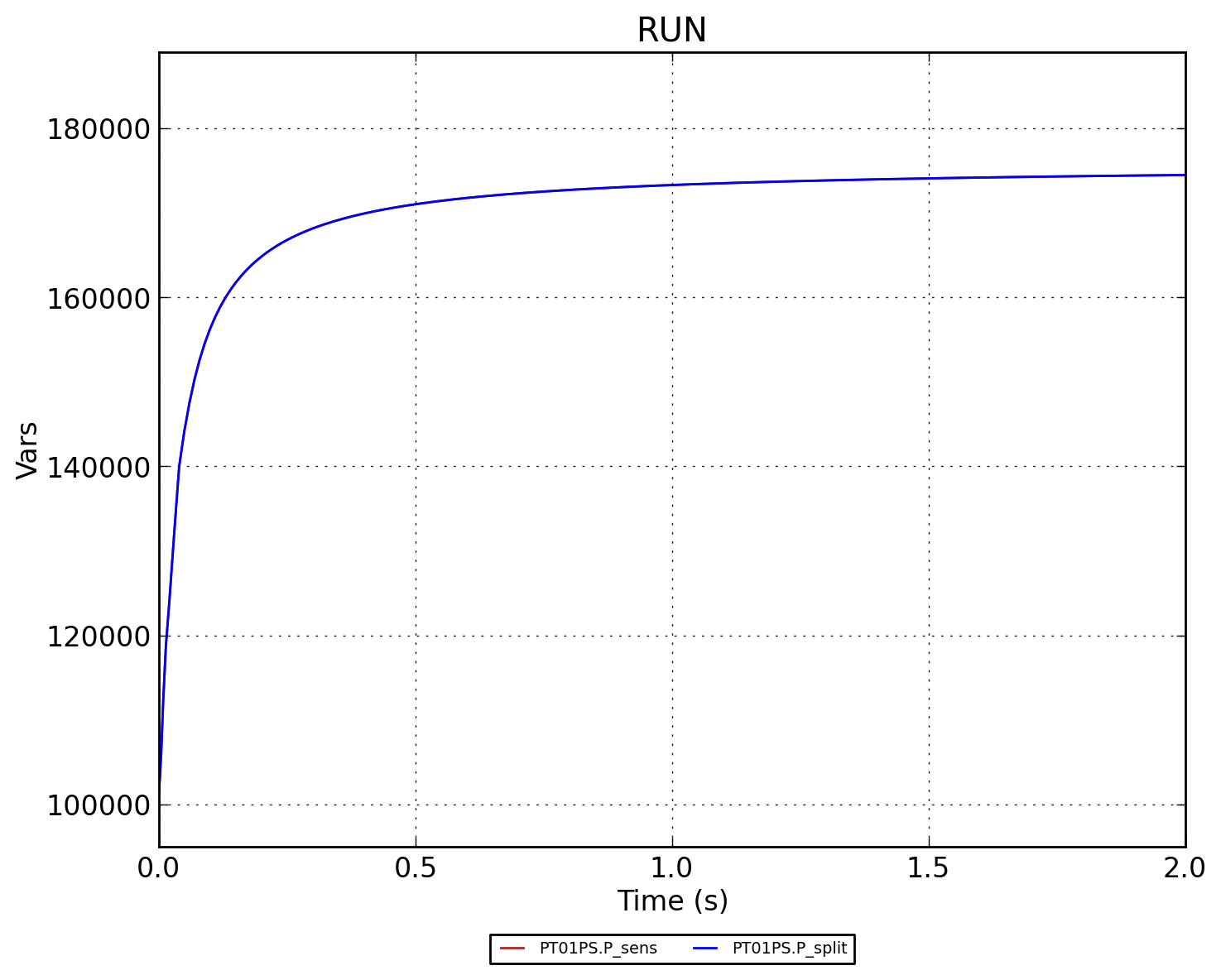

../../../../_images/PT01PS.RUN.png — Рисунок 3 - PT01PS.RUN
