Объект: PTV433O

Библиотека: PneumaticsThermo

Имя на уровне решателя: PTV433O

Аннотация: Распределительный клапан 4/3 3-го типа

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Гидравлический порт 1
2	Port2	base.ThermalFluid2	Гидравлический порт 2
3	Port3	base.ThermalFluid2	Гидравлический порт 3
4	Port4	base.ThermalFluid2	Гидравлический порт 4
5	Port5	base.DOF1	Сигнальный порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Cd	base.real	Коэффициент расхода	0.72
2	D	base.real	Диаметр, м	0.01
3	Fluid	base.real	Параметры среды	20
4	properties_fluid	list	Давление и температура среды	101325, 293.15



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента	PTV433O
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Wed Mar 11 00:53:06 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PTV433O - Распределительный клапан 4/3 тип 3.
Тест: Проверка работы распределительного клапана при подаче сигнала.
Результат:
Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

При значении сигнала = -1 клапан соединяет порты 1 и 4, 3 и 2.
При значении сигнала = 0 клапан открыт во всех направлениях.
При значении сигнала = 1 клапан соединяет порты 1 и 3, 4 и 2.

Параметры сигнала:
VL  = -1 - пасс. уровень
VH = 1 - акт. уровень
D = 2 - нач. задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 1 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры клапана:
D = 0.01 - диаметр клапана, м
Cd = 0.72 - к-т расхода
Fluid = DryAir - параметры среды

Pp = 101325 - 151325 Па
Pt = 101325 Па
Pa = 101325 - 121325 Па
Pb = 101325 - 131325 Па

Параметры остальных моделей и объектов приведены на схеме.

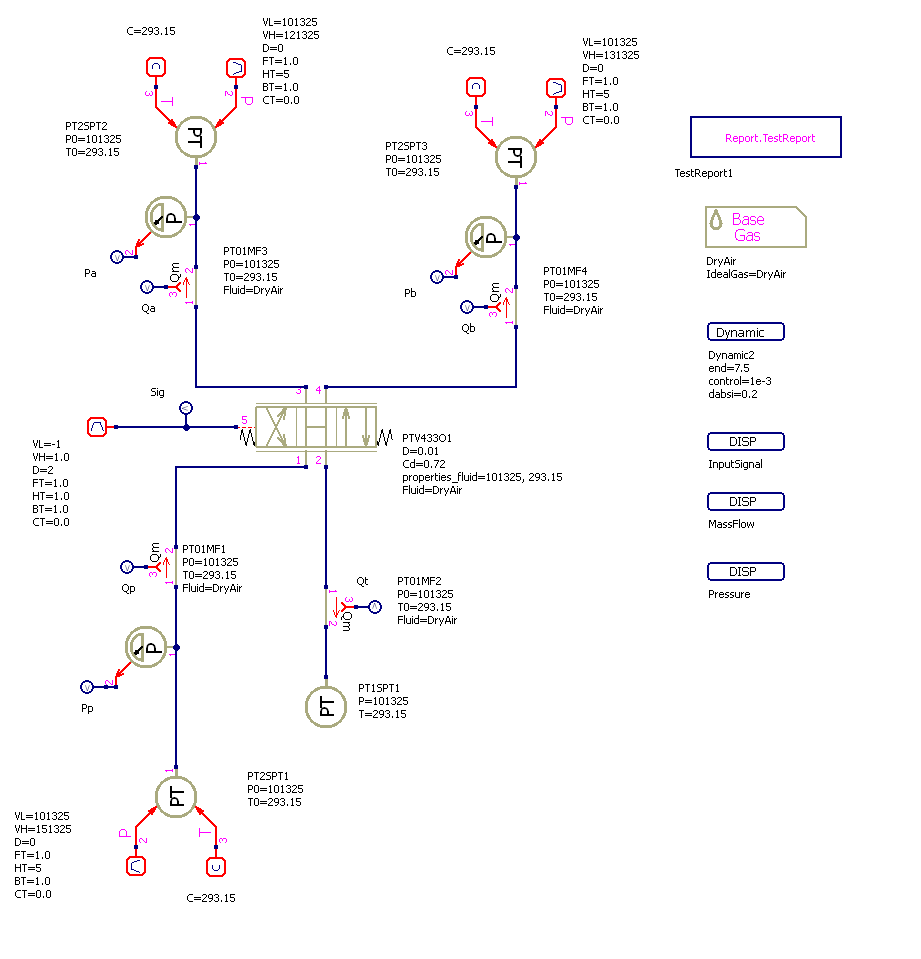

../../../../_images/PTV433O.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

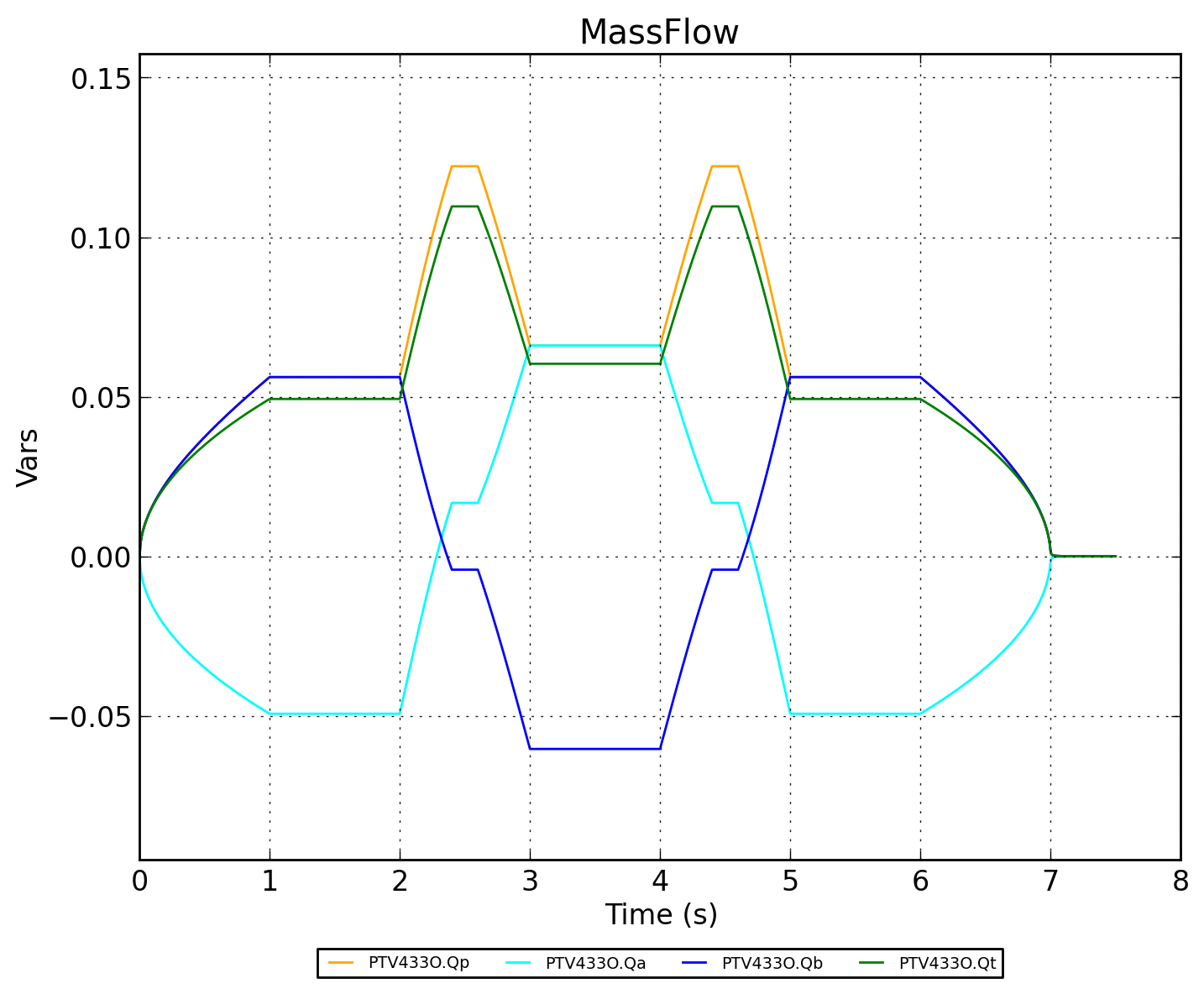

../../../../_images/PTV433O.MassFlow.png — Рисунок 2 - PTV433O.MassFlow

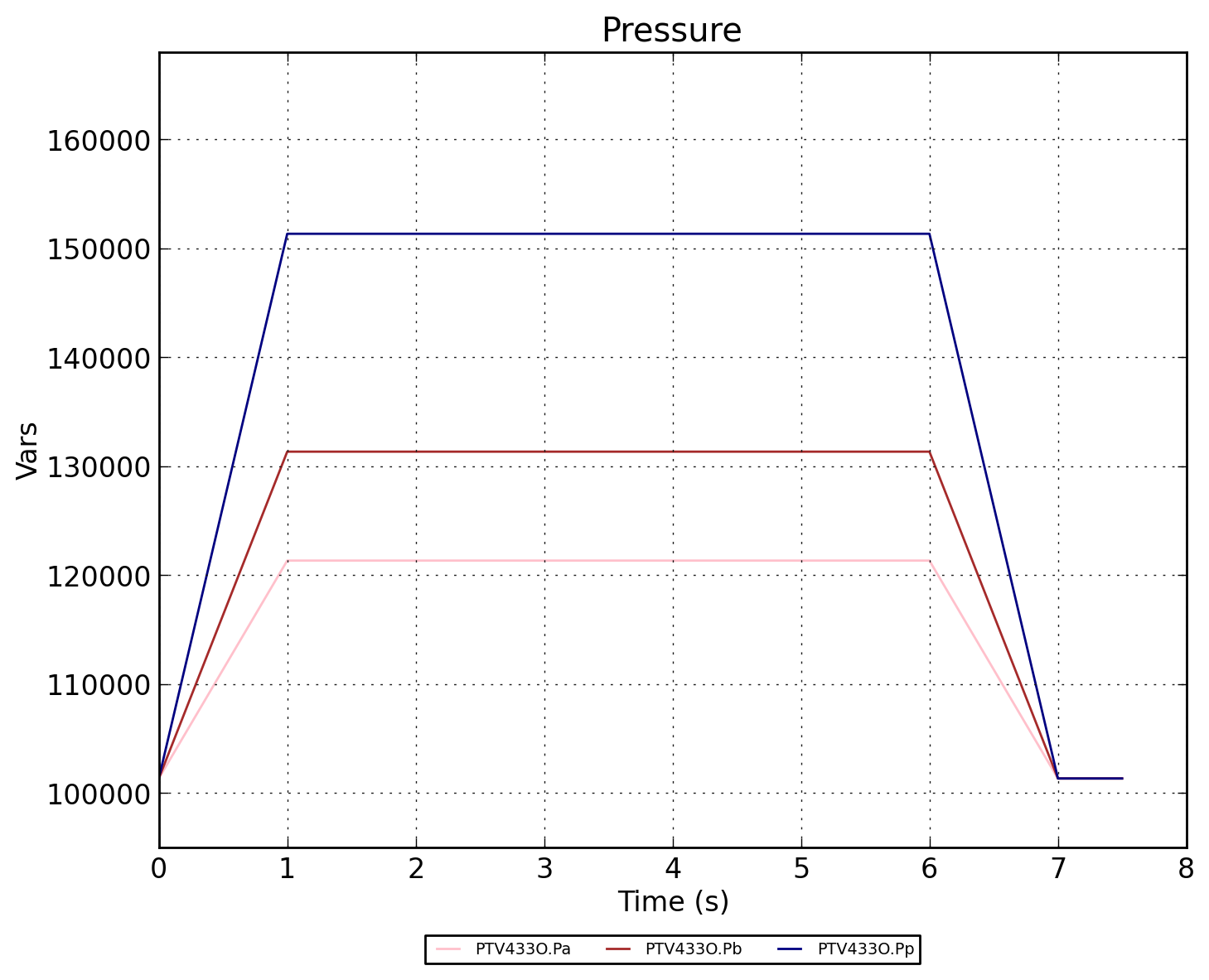

../../../../_images/PTV433O.Pressure.png — Рисунок 3 - PTV433O.Pressure

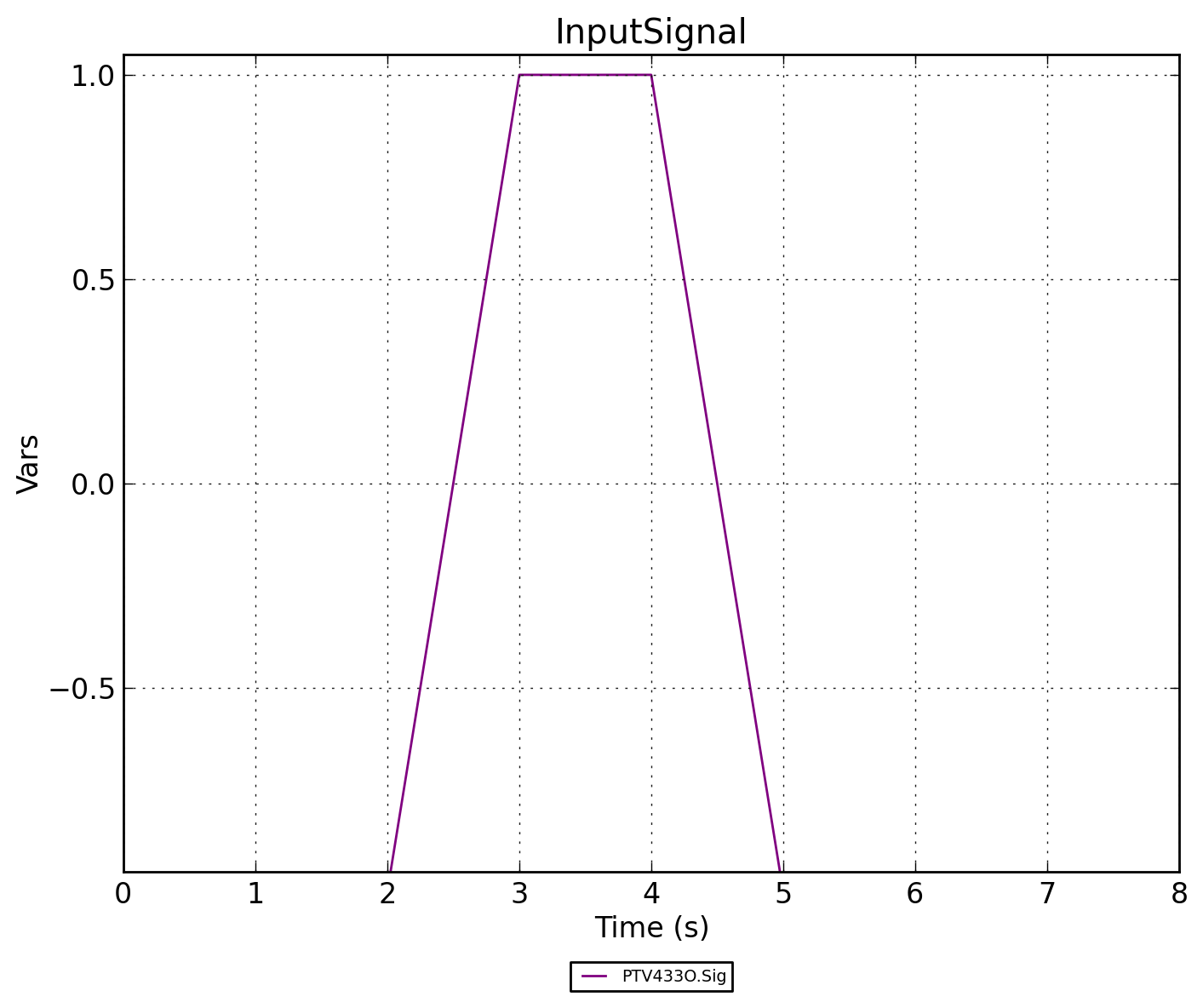

../../../../_images/PTV433O.InputSignal.png — Рисунок 4 - PTV433O.InputSignal

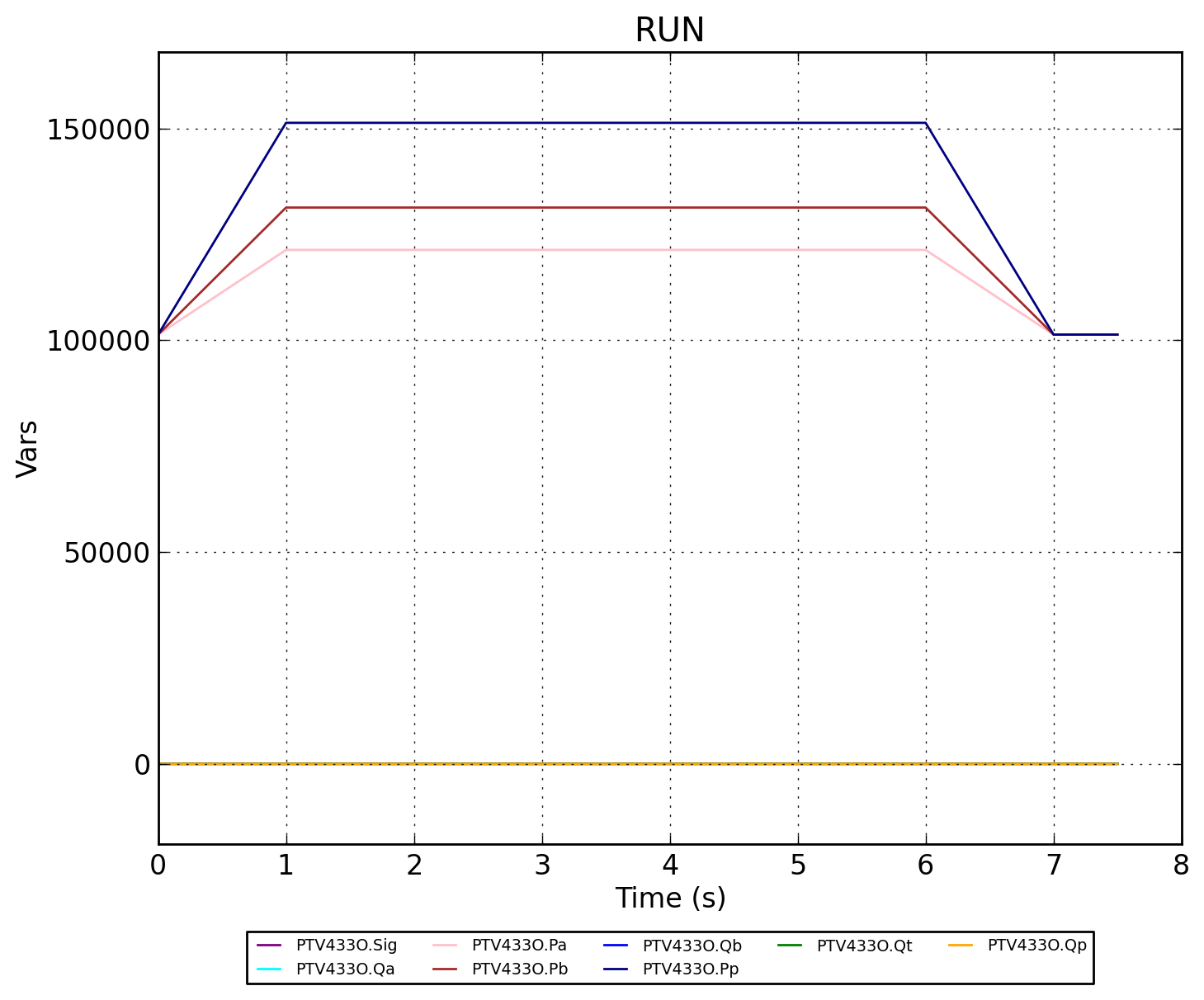

../../../../_images/PTV433O.RUN.png — Рисунок 5 - PTV433O.RUN
