Объект: PT01VR

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01VR

Аннотация: Редукционный клапан

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Пневматический порт, тепло пневматический порт A
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.1
4	MDT	base.real	Коэффициент расхода, -	0.72
5	P0	base.real	Начальное давление, Па	101325
6	P_max	base.real	Давление полного закрытия, Па	202650
7	P_set	base.real	Давление начала закрытия, Па	101325
8	T0	base.real	Начальная температура, K	293.15
9	eps	base.real	Абсолютная шероховатость, м	0.000045

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT01VR
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 10 21:20:53 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT01VR - Редукционный клапан.

Тест:  Проверка работы редукционного клапана при увеличении
давления на магистрали выходного порта c 121300 Па до 181300 Па
при постоянном давлении на входном порту 181300 Па .

Редукционный клапан, PT01VR

D=0.01 - Гидравлический диаметр, м
P_{set}=131300 - Давление начала закрытия, Па
P_{max}=151300 - Давление полного закрытия, Па
MDT=0.72 - Коэффициент расхода, -
eps=0 - Абсолютная шероховатость, м
L=0.01 - Длина элемента, м
PO=121300 - Начальное давление, Па
TO=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Клапан начинает закрываться при P_{out} = 131300 Па
и полностью закрывается при P_{out} = 151300 Па.

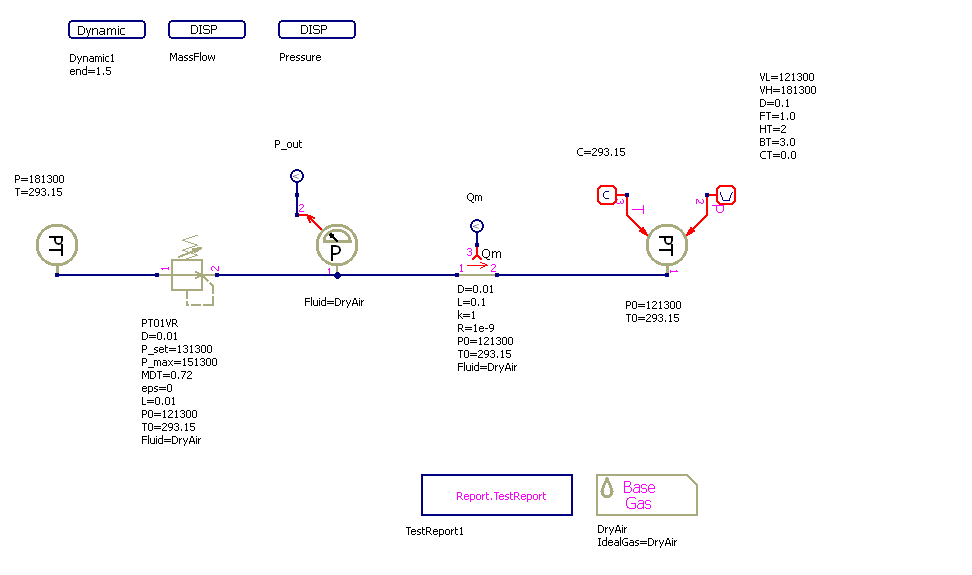

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

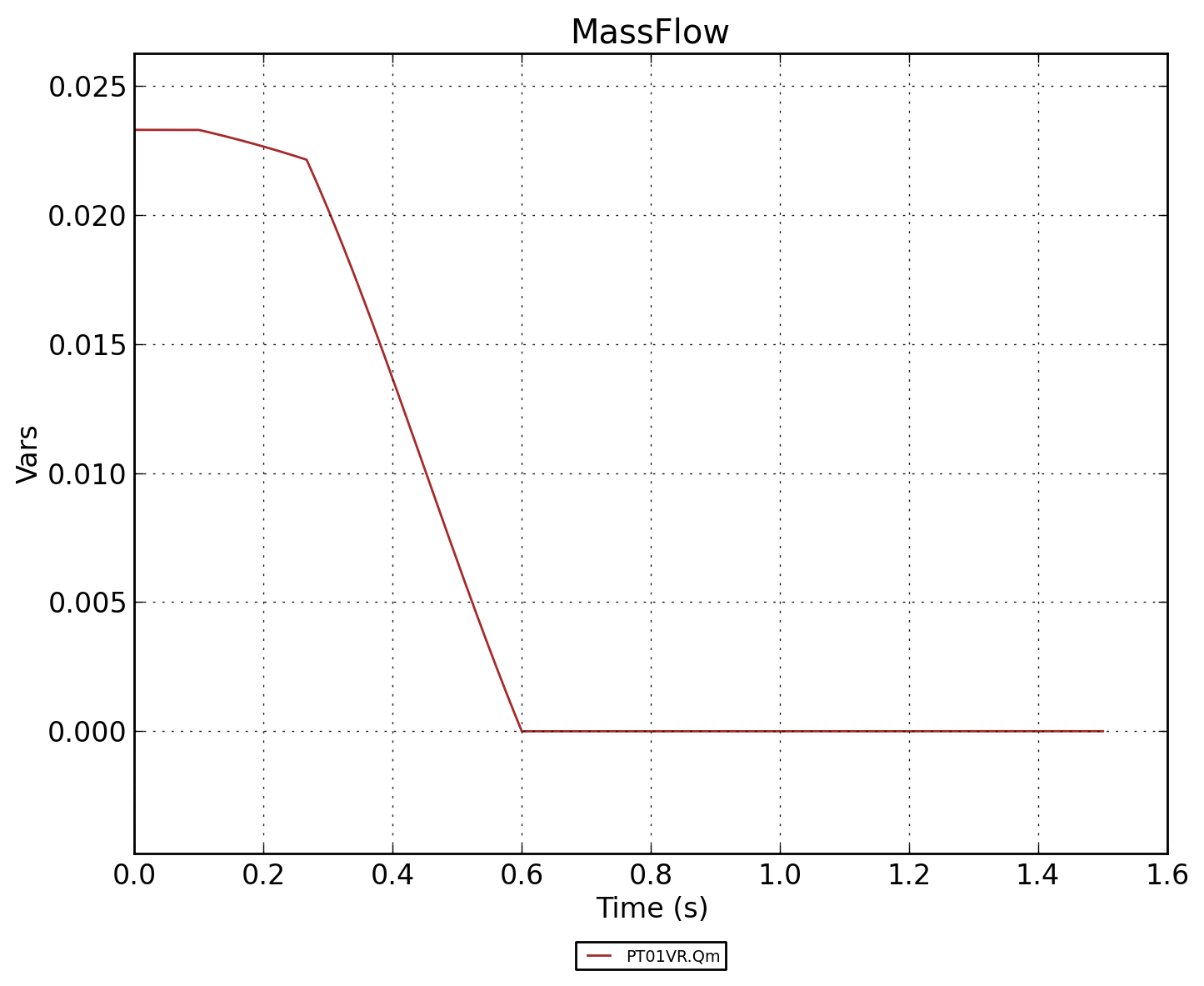

Рисунок 2 - PT01VR.MassFlow

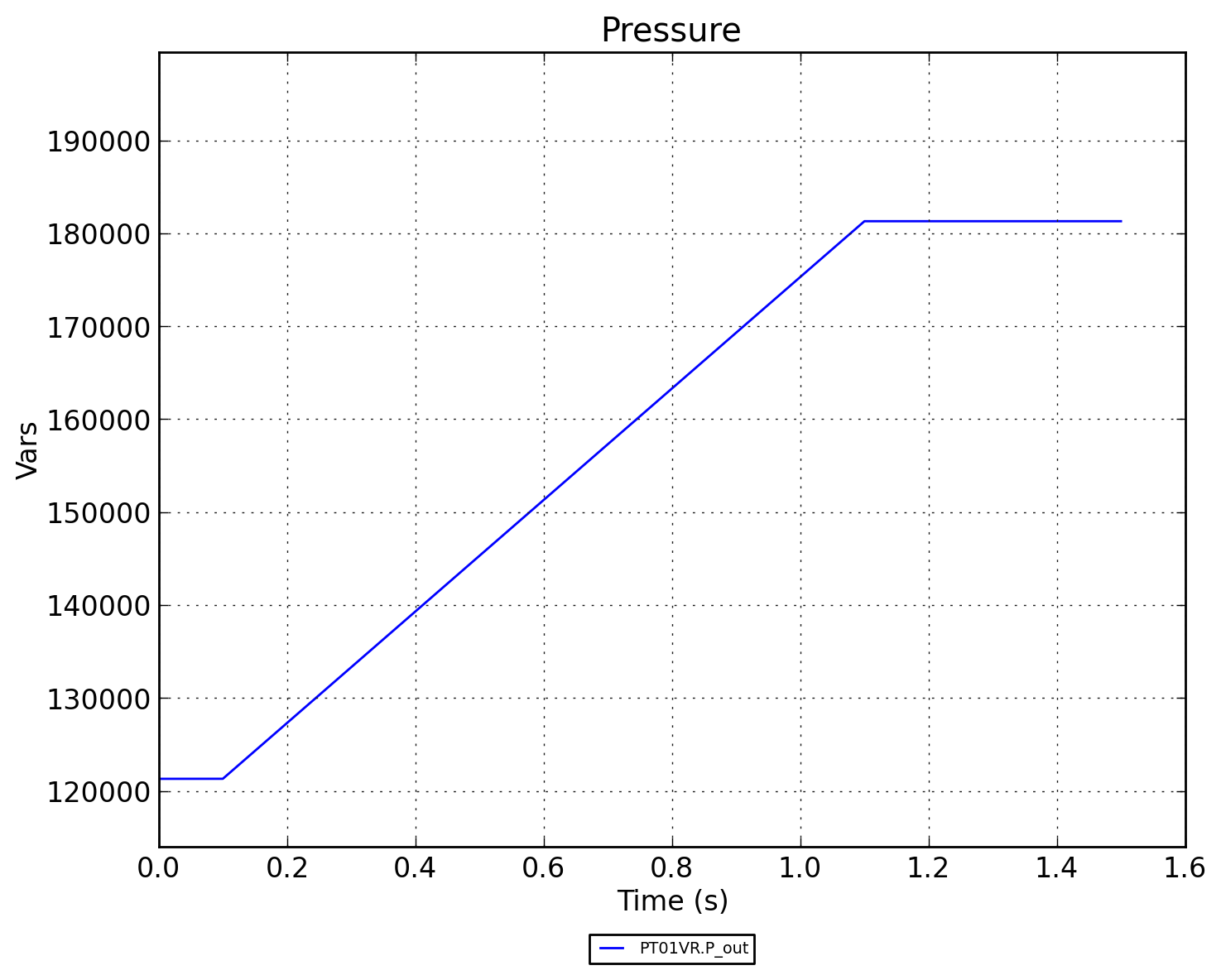

Рисунок 3 - PT01VR.Pressure

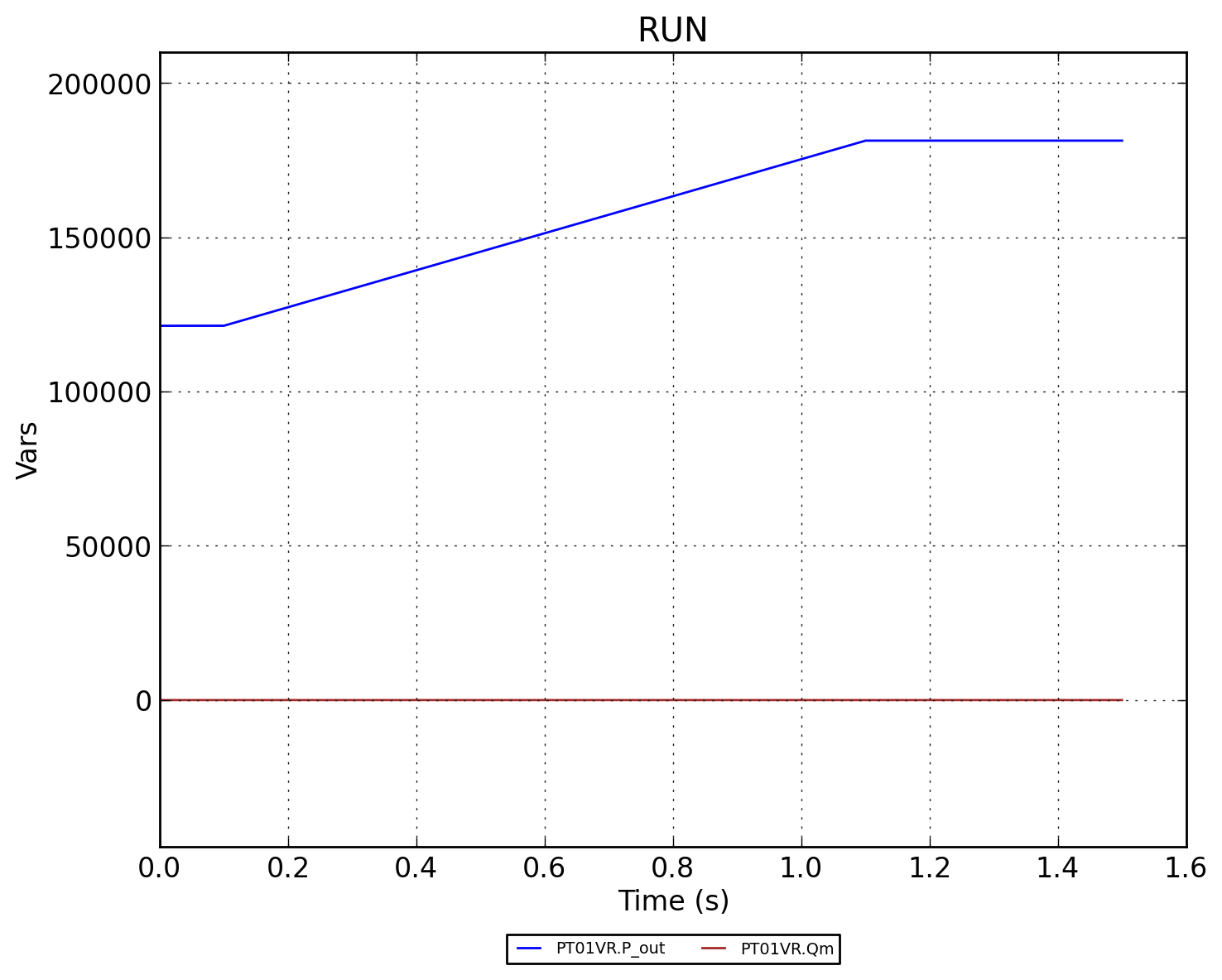

Рисунок 4 - PT01VR.RUN
