Объект: PT01GR

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01GR

Аннотация: Решетка

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Теплогидравлический порт, вход в элемент
2	Port2	base.ThermalFluid2	Теплогидравлический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -	100.0
2	Fcs	base.real	Площадь живого сечения, м²	0.01
3	Fluid		Имя объекта свойств среды, -
4	Ftcs	base.real	Площадь полного сечения, м²	0.02
5	L	base.real	Длина элемента, м	0.01
6	P0	base.real	Начальное давление, Па	101325
7	T0	base.real	Начальная температура, K	293.15

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT01GR
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 10 20:46:03 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT01GR - Решетка

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Решетка, PT01GR

Fcs=0.01 - Площадь живого сечения, м2
Ftcs=0.02 - Площадь полного сечения, м2
L=0.01 - Длина элемента, м
A_lam=100.0 - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Коэффициент ζ из справочника по
гидравлическим сопротивлениям Идельчик (3-е издание, страница 408)
для Ftcs / Fcs = 0.5: ζ = 4.37:
Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.
Qm=0.331724 кг/с

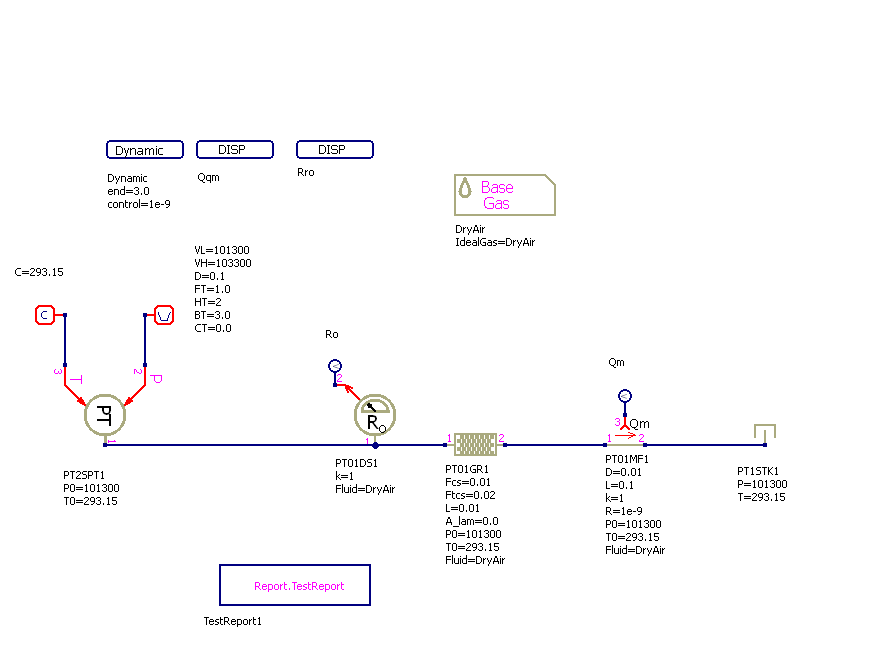

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

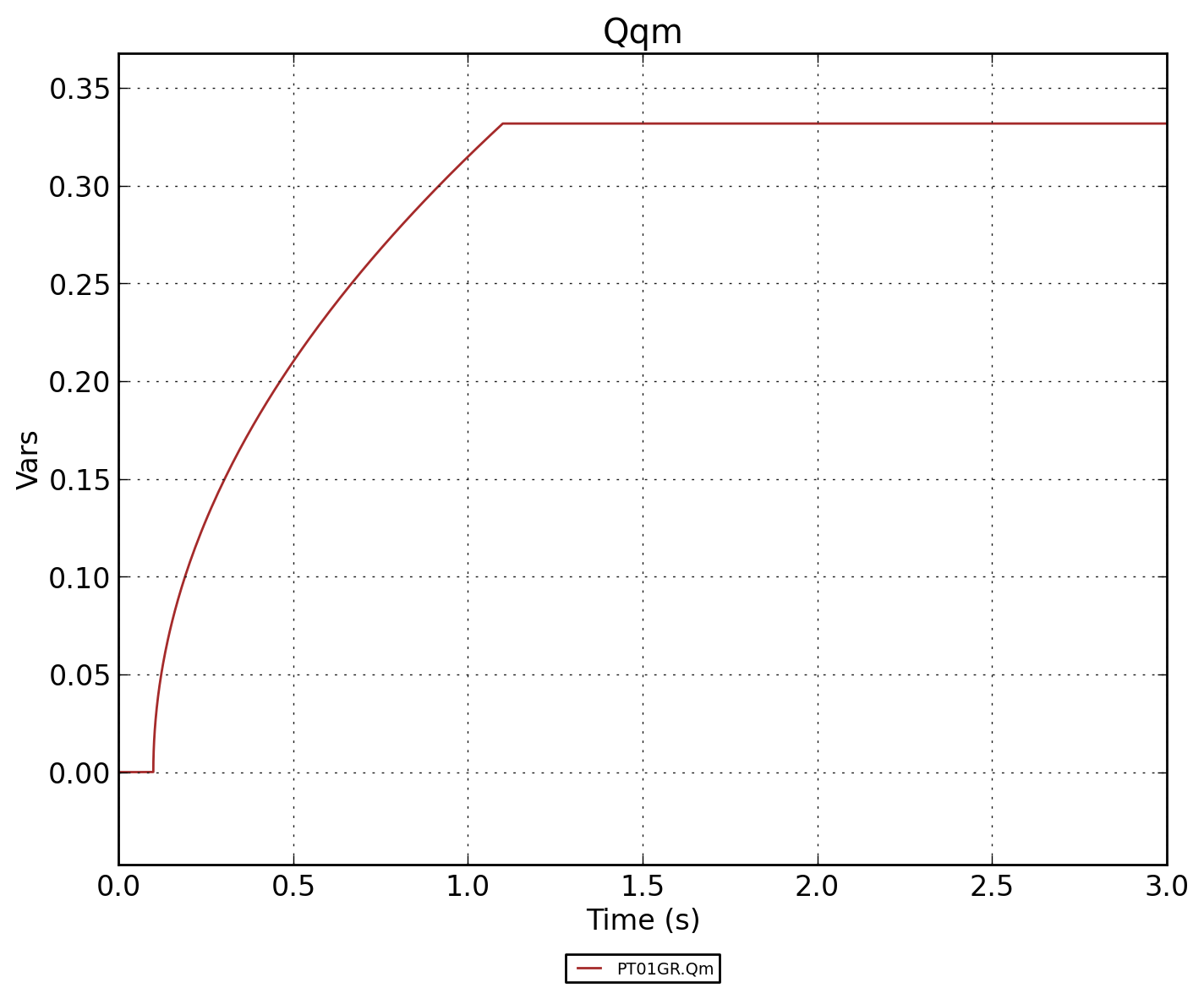

Рисунок 2 - PT01GR.Qqm

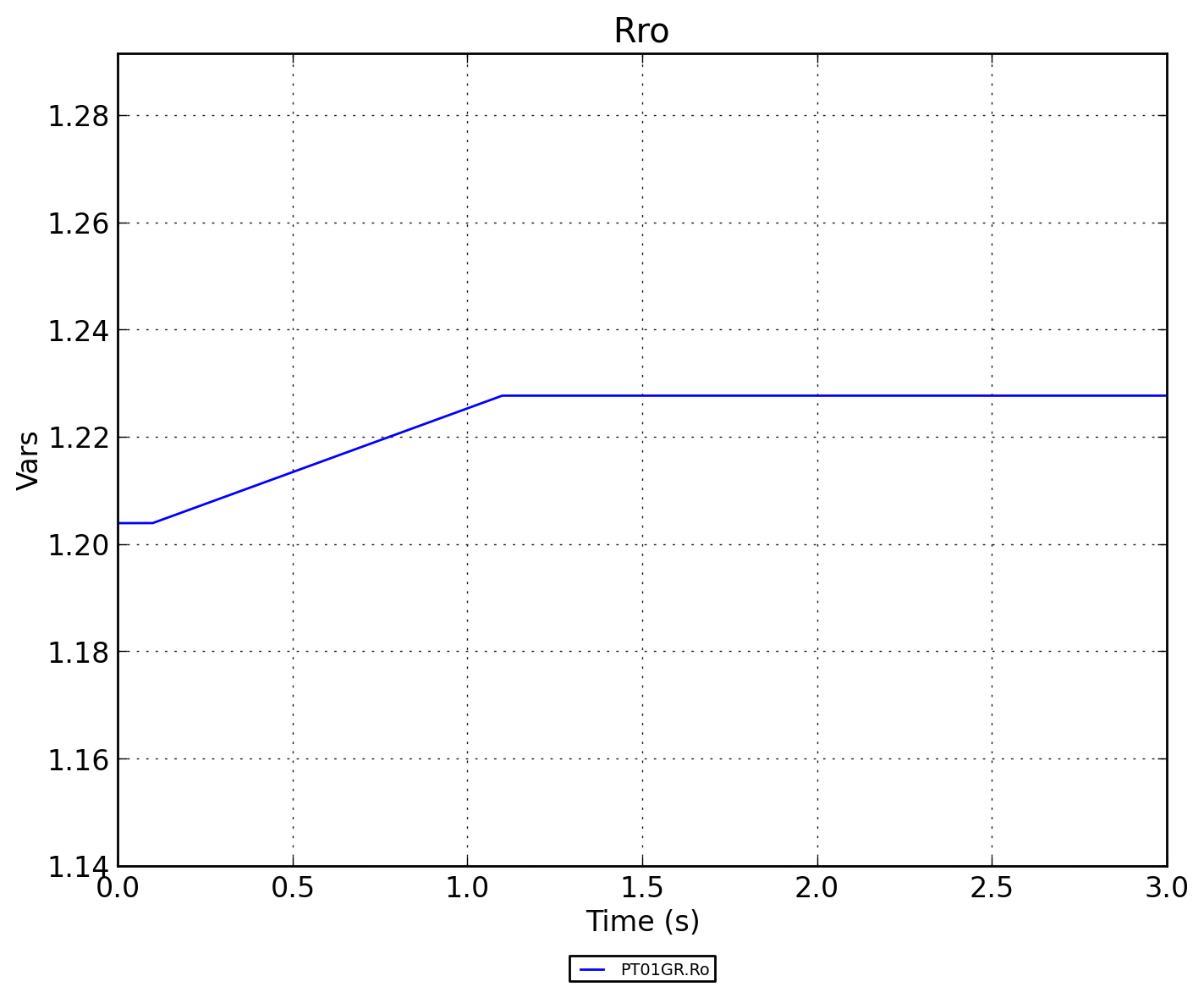

Рисунок 3 - PT01GR.Rro

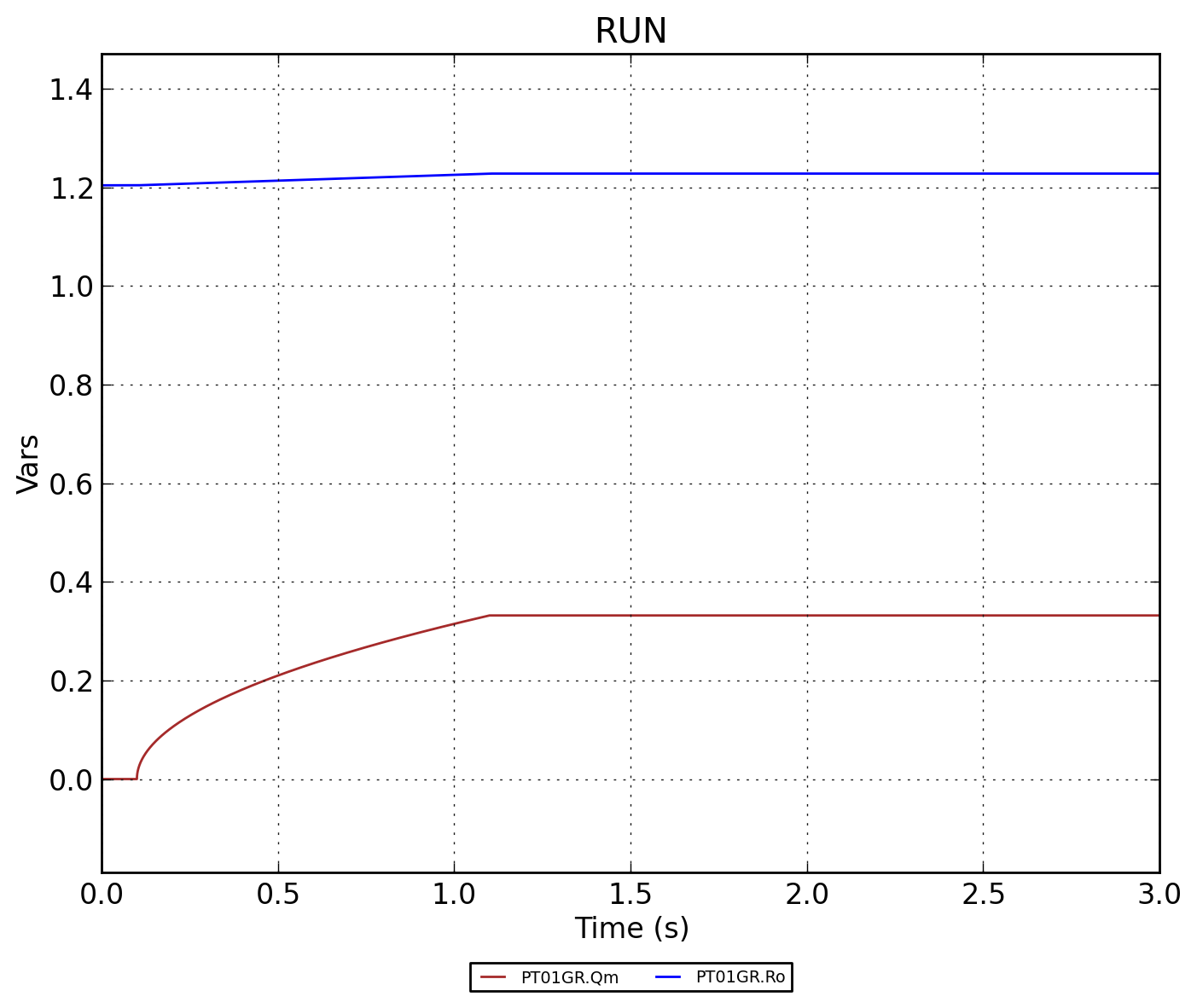

Рисунок 4 - PT01GR.RUN
