Объект: PT01HS

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01HS

Аннотация: Датчик энтальпии

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.DOF1	1D сигнальный порт, энтальпия в узле Дж/кг

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Fluid		Имя объекта свойств среды, -
2	k	base.real	Коэффициент усиления сигнала, -	1

• • Тестировал

  • Danil Chernousov

• • Название тестируемого компонента

  • PT01HS

• • Модуль тестируемого компонента

  • PneumaticsThermo

• • Дата тестирования

  • Fri Mar 13 11:52:58 2026

• • Результат

  • OK

Глава 2. Схема тестируемого объекта

Объект PT01HS - Датчик энтальпии .

Тест: Проверка датчика энтальпии


Датчик энтальпии, PT01HS

k=1 - Коэффициент усиления сигнала, -
Fluid=DryAir, чистый воздух - Имя объекта свойства среды, -
Результат: Значения и графики идентичны.

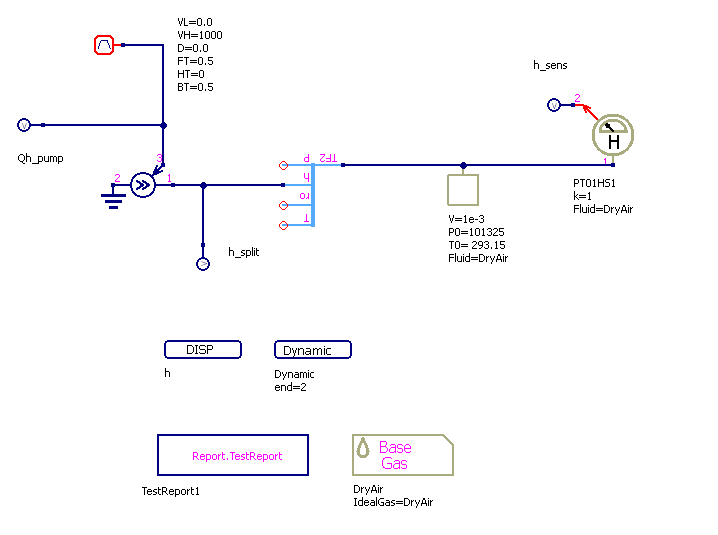

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

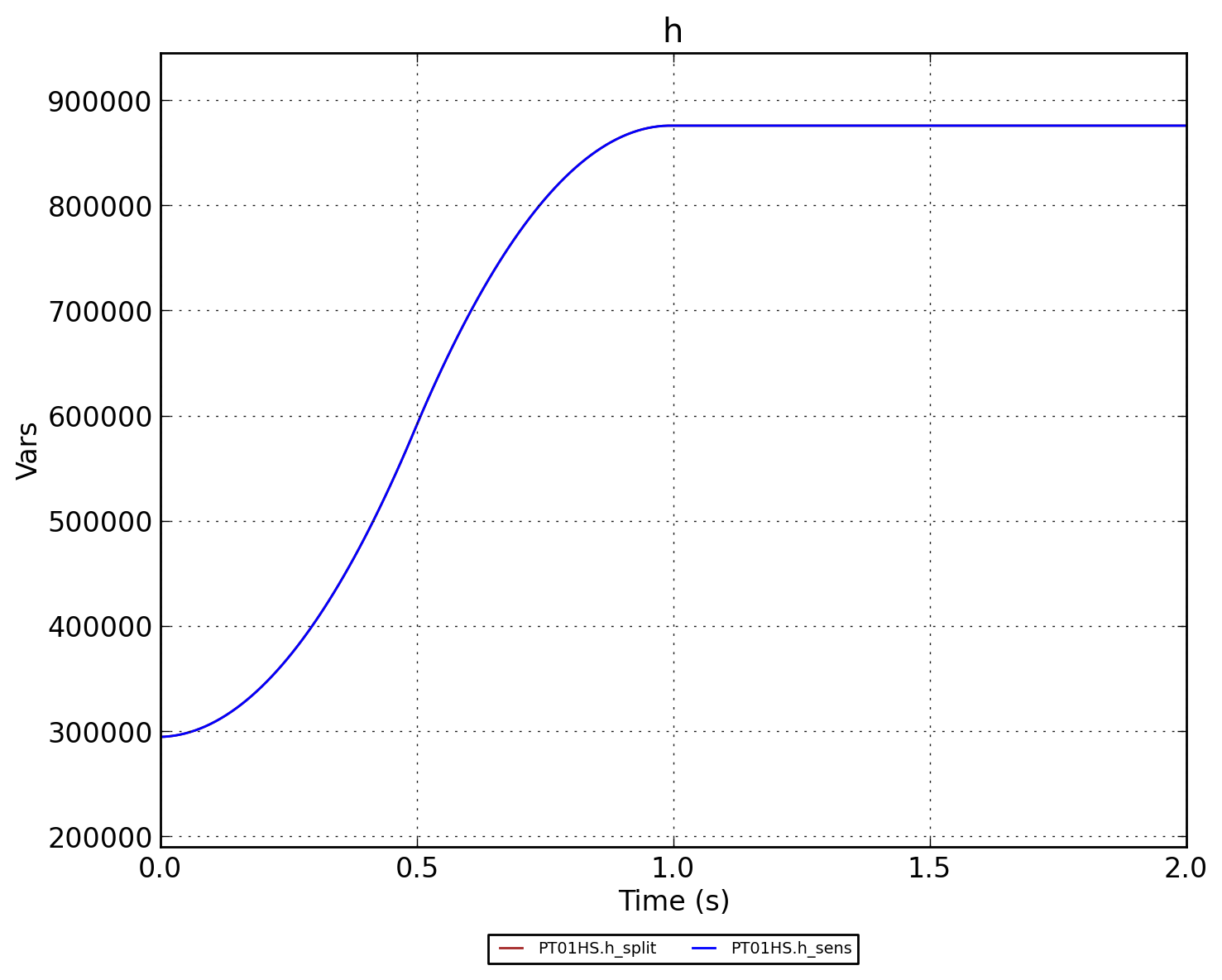

Рисунок 2 - PT01HS.h

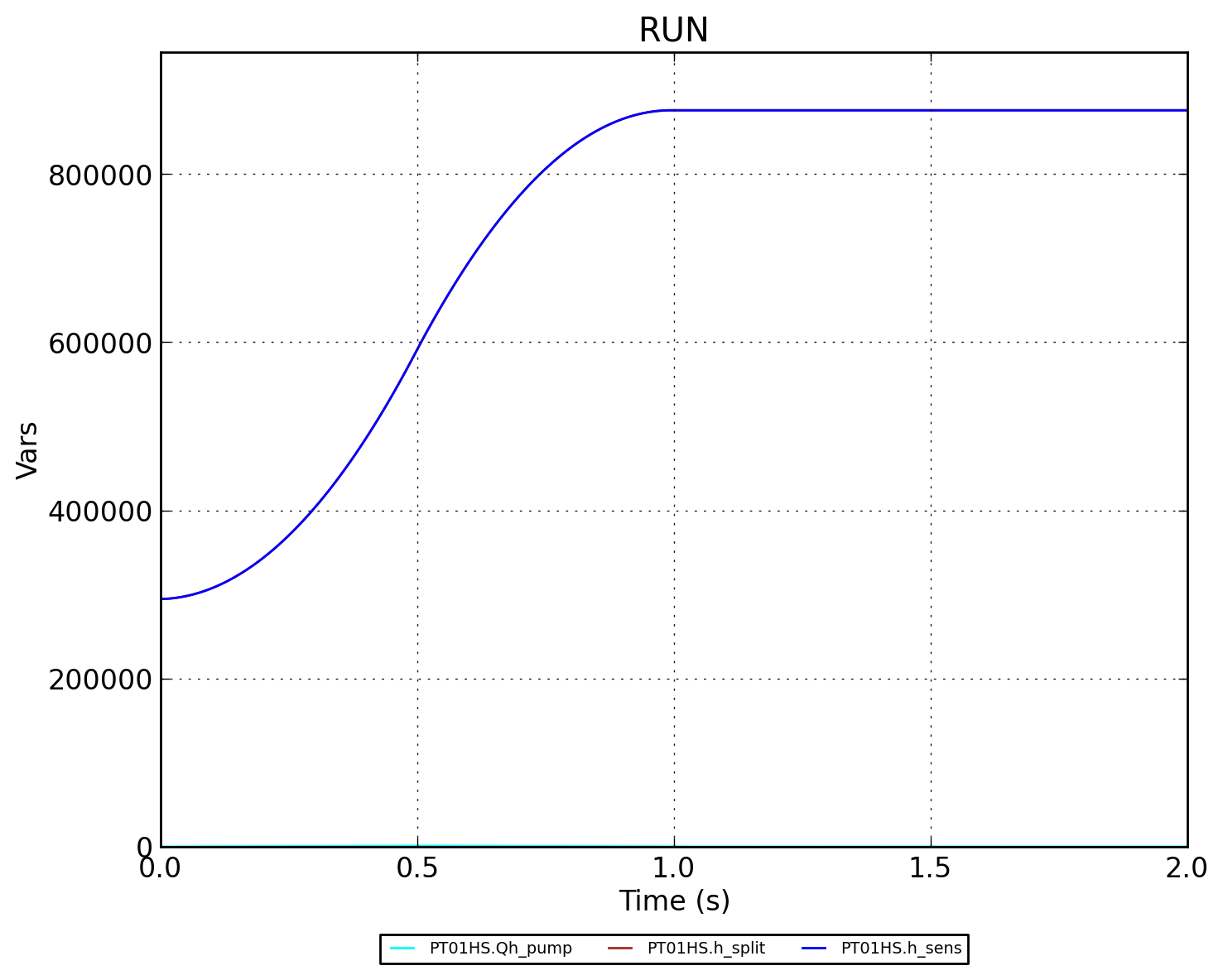

Рисунок 3 - PT01HS.RUN
