Объект: PTV331O

Библиотека: PneumaticsThermo

Имя на уровне решателя: PTV331O

Аннотация: Распределительный клапан 3/3 1-го типа

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Гидравлический порт 1
2	Port2	base.ThermalFluid2	Гидравлический порт 2
3	Port3	base.ThermalFluid2	Гидравлический порт 3
4	Port4	base.DOF1	Сигнальный порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Cd	base.real	Коэффициент расхода	0.72
2	D	base.real	Диаметр, м	0.01
3	Fluid	base.real	Параметры среды	20
4	properties_fluid	list	Давление и температура среды	101325, 293.15

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PTV331O
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Wed Mar 11 00:34:47 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PTV331O - Распределительный клапан 3/3 тип 1.
Тест: Проверка работы распределительного клапана при подаче сигнала.
Результат:
Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

При значении сигнала = -1 клапан соединяет порты 2 и 3
При значении сигнала = 0 клапан закрыт.
При значении сигнала = 1 клапан соединяет порты 1 и 3.

Параметры сигнала:
VL  = -1 - пасс. уровень
VH = 1 - акт. уровень
D = 1 - нач. задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 1 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры клапана:
D = 0.01 - диаметр клапана, м
Cd = 0.72 - к-т расхода
properties_{fluid} = 101325, 293.15 - Давление и температура среды
Fluid = DryAir - параметры среды

P1 = 151325 МПа
P2 = 101325 МПа
P3 = 121325 МПа

Параметры остальных моделей и объектов приведены на схеме.

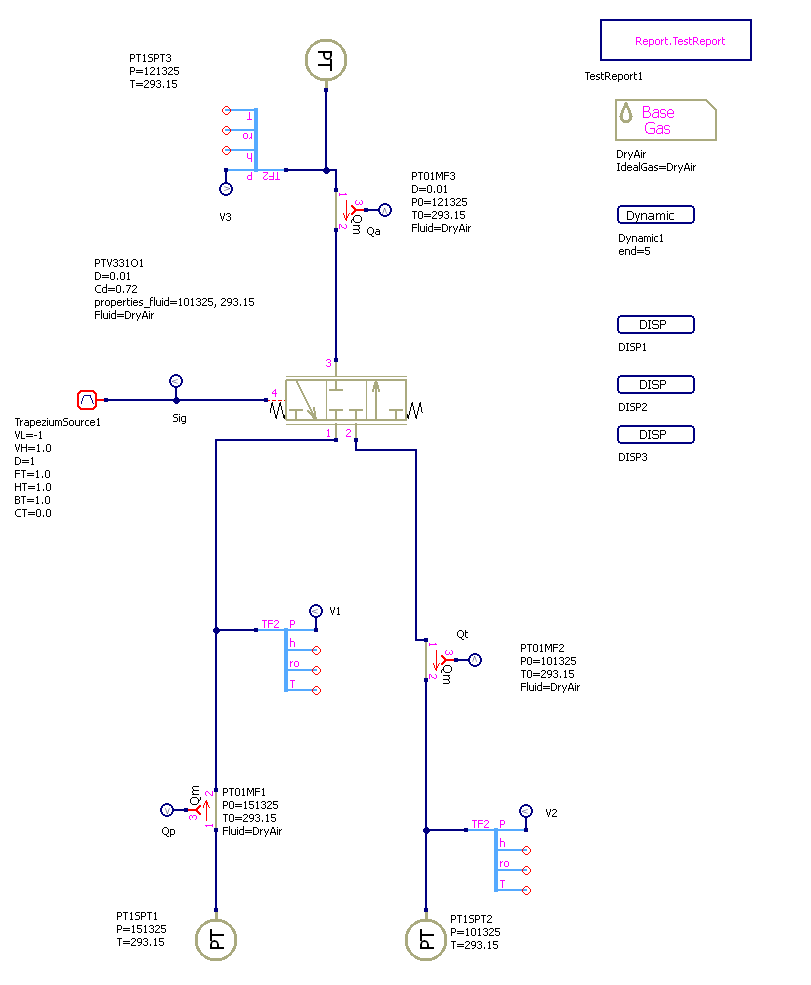

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

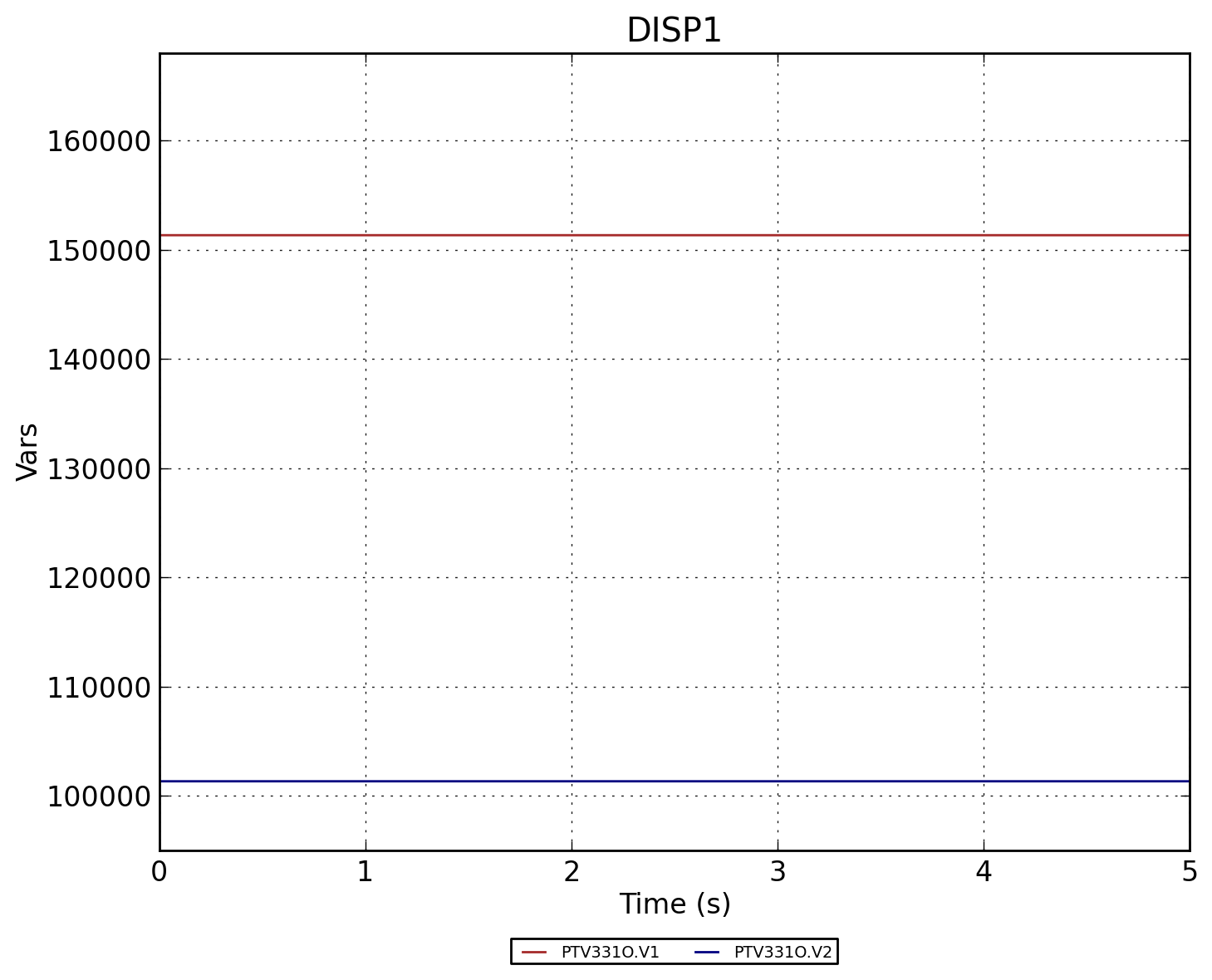

Рисунок 2 - PTV331O.DISP1

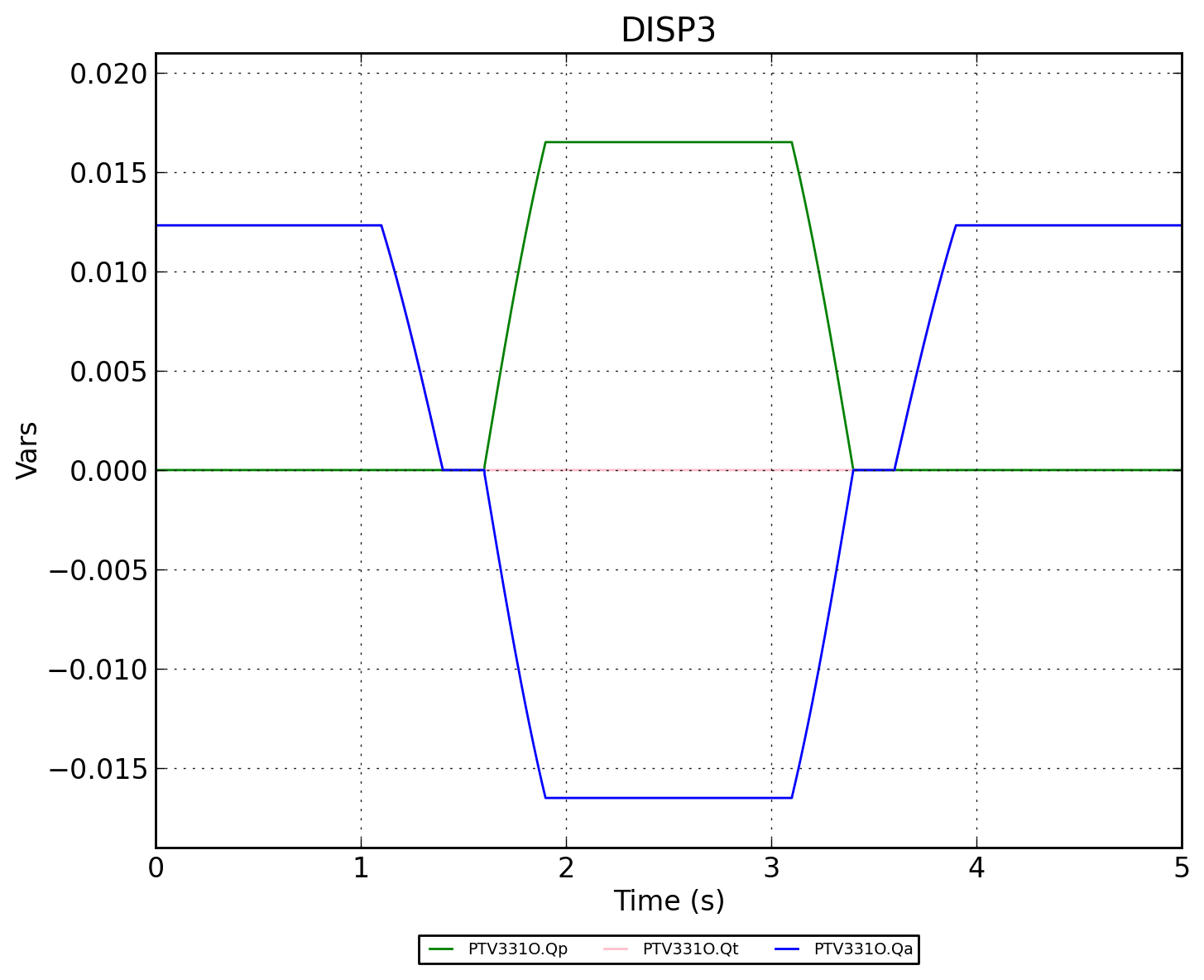

Рисунок 3 - PTV331O.DISP3

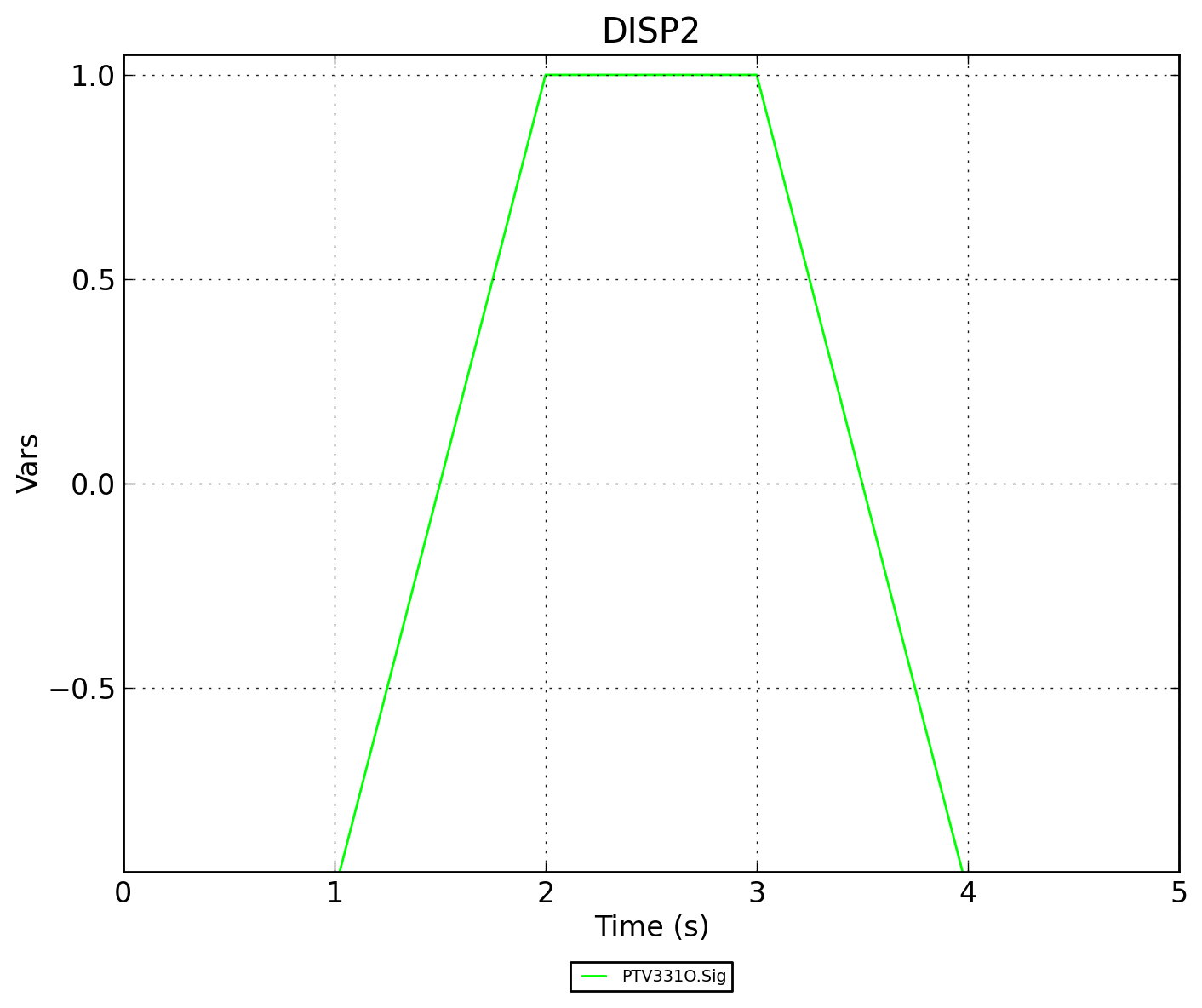

Рисунок 4 - PTV331O.DISP2

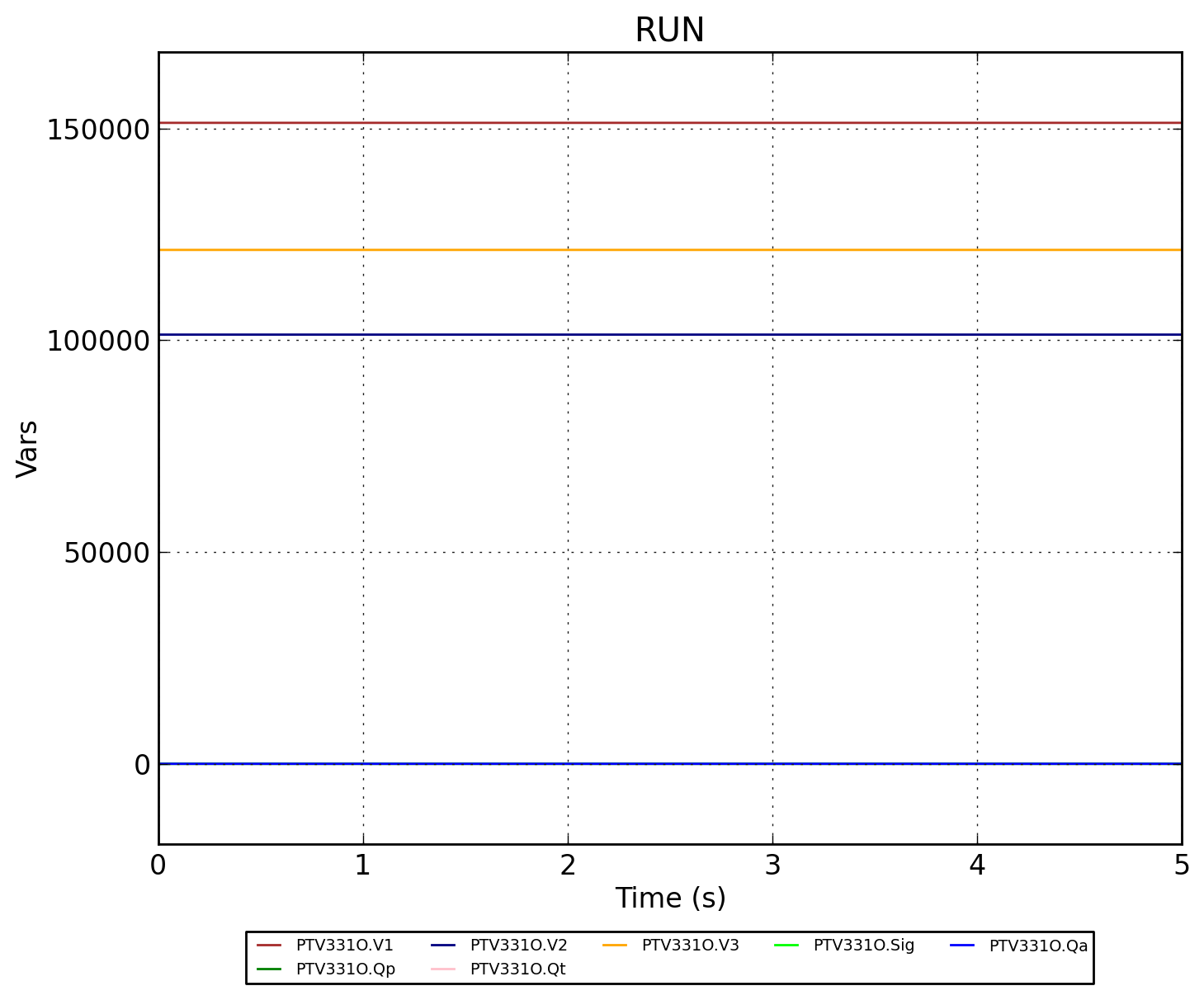

Рисунок 5 - PTV331O.RUN
