Модель: AGGS

Библиотека: Hydro

Имя на уровне решателя: AGGS

Аннотация: Газогидравлический аккумулятор

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Fluid	base.Fluid	Свойства жидкости
2	P0	base.real	Начальное давление в аккумуляторе	0.0
3	VA	base.real	Общий объем аккумулятора, м³	1.0
4	VZ	base.real	Объем газа при зарядке, м³	0.5

Параметры(worklist):

№	Название	Тип	Описание
1	work1	base.real	Текущее значение объема газа в аккумуляторе
2	work2	base.real	Приведенный объем
3	work3	base.real	Начальное значение относительного объема газа в аккум

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	AGGS
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 20:50:26 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель AGGS - Газогидравлический аккумулятор.

Тест: Изменение объема при
внешнем давлении, возрастающем до 0.12 МПа.

Газогидравлический аккумулятор, AGGS

VA=1.0 - Общий объем аккумулятора, м³
VZ=0.5 - Объем газа при зарядке, м³
Fluid=Fluid - Свойства жидкости
PO=0.0 - Начальное давление в аккумуляторе

Результат:
Возрастающее давление на источнике  до 120000 Па  приводит к перемещению мембраны.
Давление бака инициализировано величиной 100000Па.
Происходит постепенное перетекание жидкости через датчик объемного расхода,
который фиксирует величину перетечки. Перетекло суммарно 0.06103м3.

Уравнение адиабаты: pv^γ = const.
V_{итог}^{1.4} = 100000 * 0.5^{1.4} / 120000
V_{итог} = 0.43894 м3
Изменение объема = 0.06105 м3

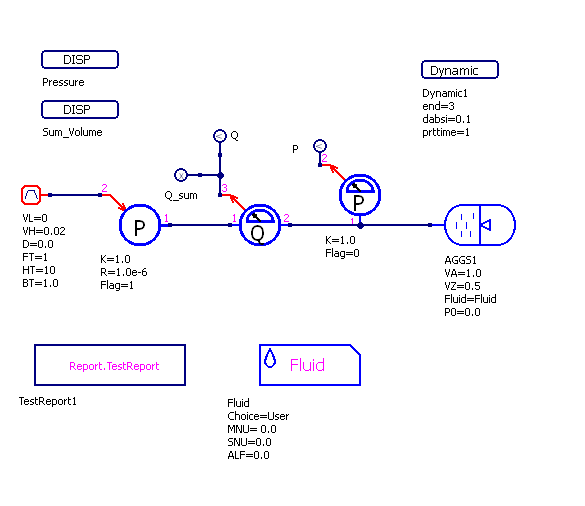

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

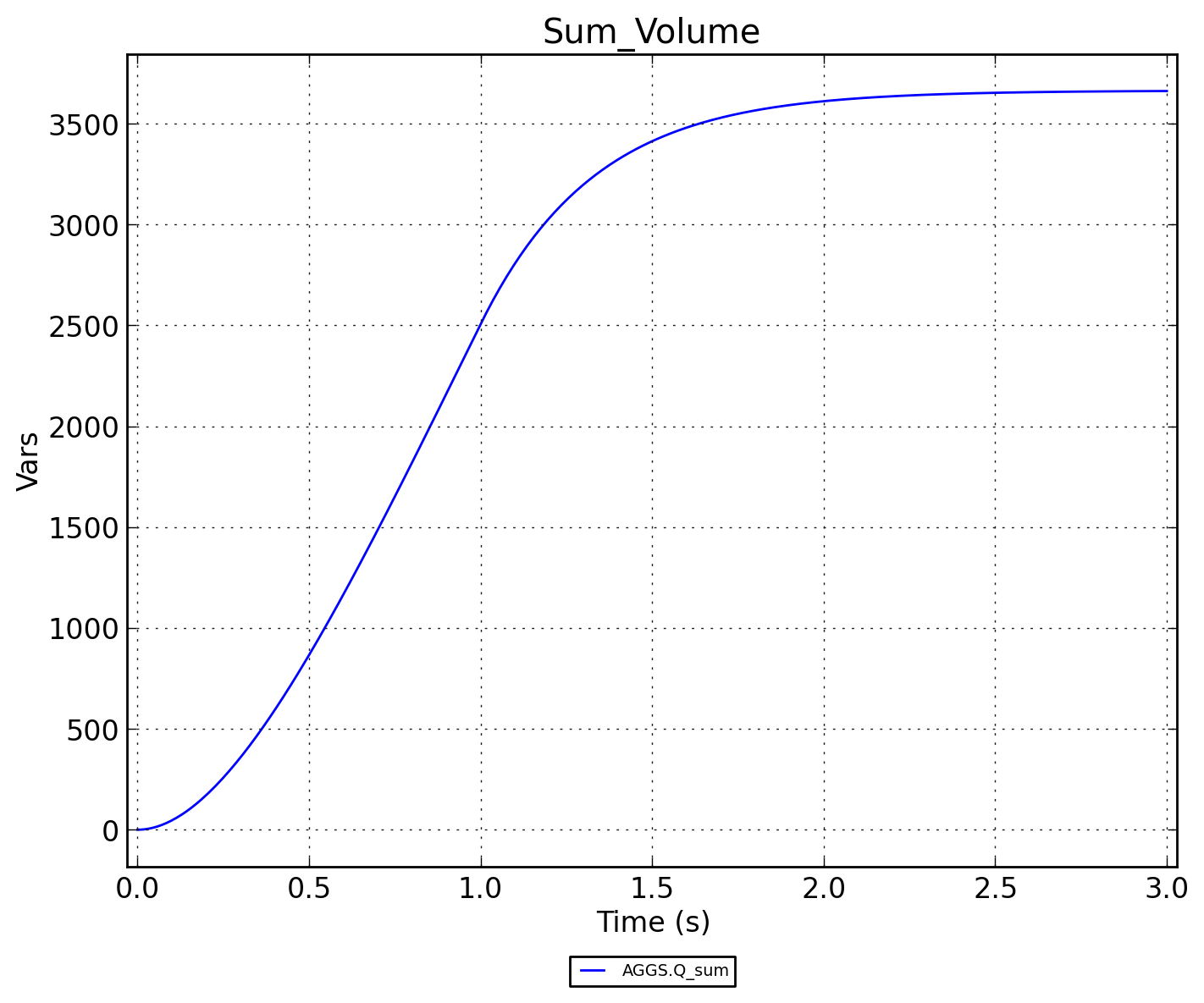

Рисунок 2 - AGGS.Sum_Volume

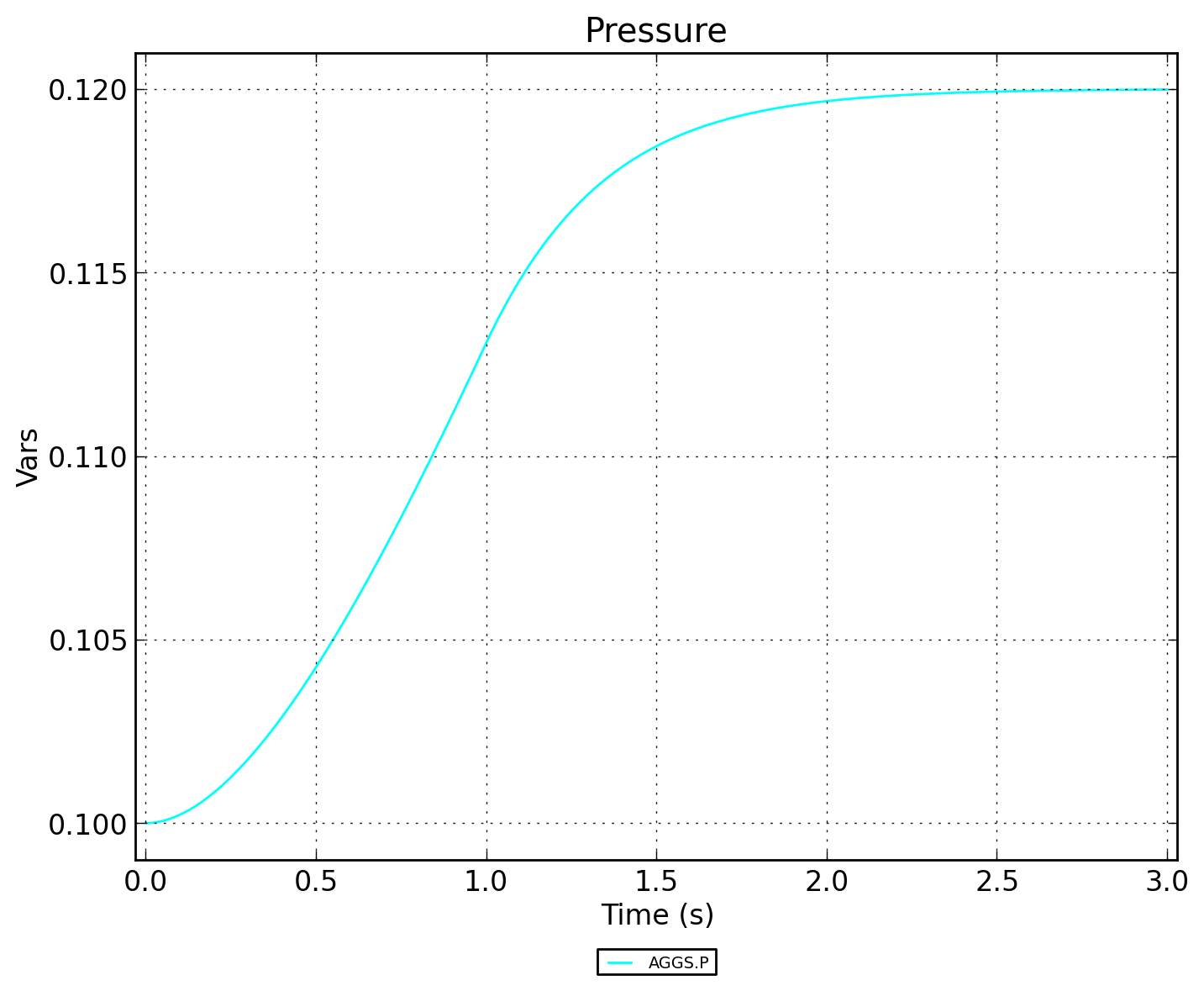

Рисунок 3 - AGGS.Pressure

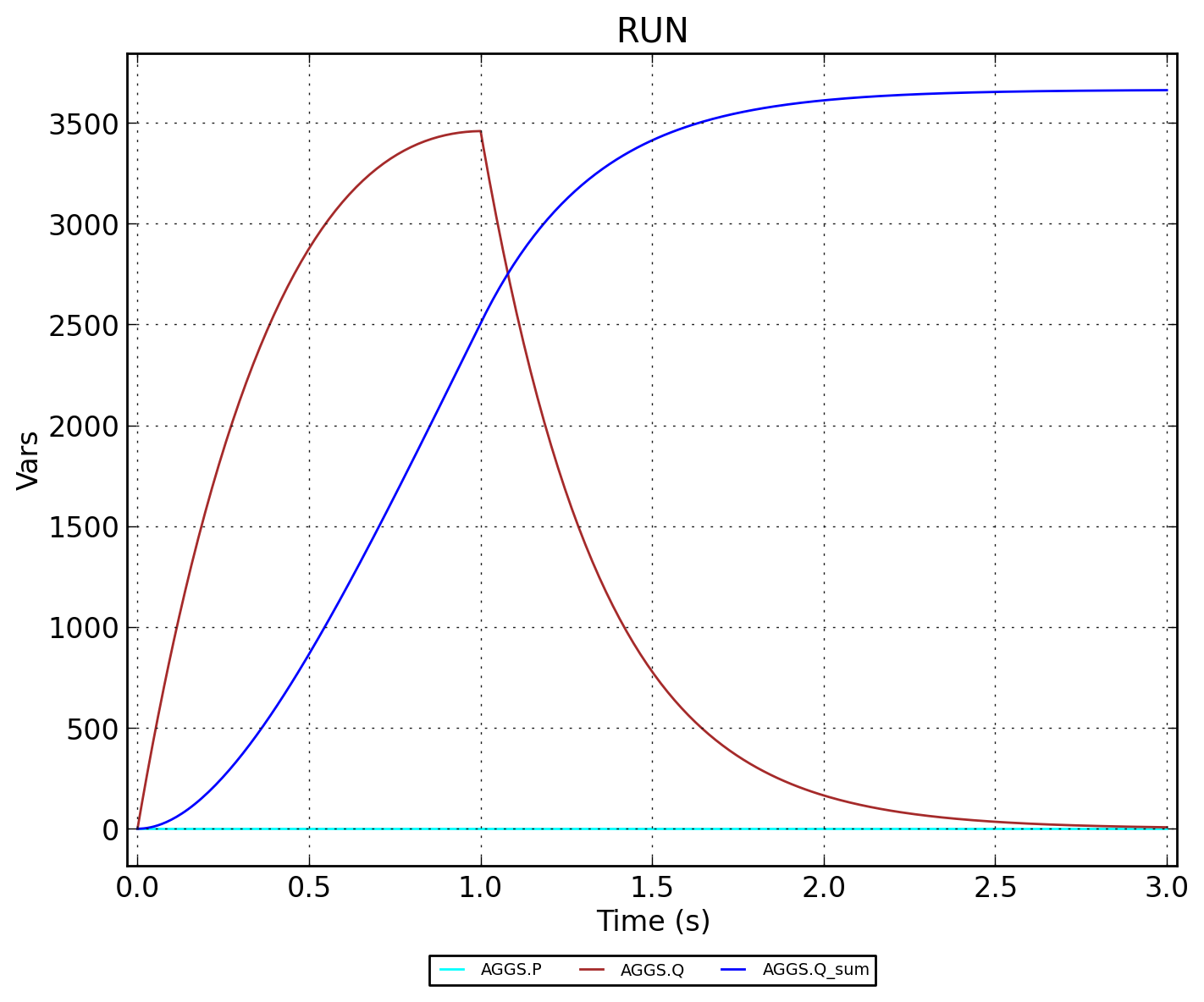

Рисунок 4 - AGGS.RUN
