Модель: TRGT

Библиотека: Hydro

Имя на уровне решателя: TRGT

Аннотация: Гидравлический трубопровод, турбулентный

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Внутрений диаметр, м	0.01
2	DELE	base.real	Эквивалентная шероховатость, м	0.0045
3	DELT	base.real	Толщина стенки, м	0.001
4	ET	base.real	Модуль упругости трубопровода, Па	2e11
5	FP	base.Fluid	Свойства жидкости
6	L	base.real	Длина трубопровода, м	1
7	P0	base.real	Начальное давление в трубопроводе, МПа	0.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TRGT
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:09:12 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель TRGT - Гидравлический трубопровод турбулентный

Тест: Проверка значения объемного расхода при числе Рейнольдса 25000

Гидравлический трубопровод турбулентный, TRGT

• L = 0.2 - Длина трубопровода, м

• D = 0.05 - Внутренний диаметр, м

• DELT = 0.001 - Толщина стенки, м

• DELE = 1e-8 - Эквивалентная шероховатость, м

• ET = 2e11 - Модуль упругости трубопровода, Па

• FP = Fluid - Свойства жидкости

• P0 = 0.0 - Начальное давление в трубопроводе, МПа

Результат:

Кинематическая вязкость ν масла = 15.8655 сСт. Плотность масла 989.9 кг/м³.

Зафиксируем число Рейнольдса = 100000. Шероховатость мала. Значение ff ≈ 0.01777.

Расчетные формулы:

\[ \begin{align}\begin{aligned}Re = V \cdot D / \nu\\V = Re \cdot \nu / D\\Q_v = \pi \cdot D^2 / 4 \cdot \sqrt{2 \cdot dp \cdot D / (L \cdot \rho \cdot ff)}\\dp = (Re \cdot \nu / D)^2 \cdot (L \cdot \rho \cdot ff) / (2 \cdot D) \approx 35500\ \text{Па} = 0.0355\ \text{МПа}\\Q_v = \pi \cdot D^2 / 4 \cdot \sqrt{2 \cdot dp \cdot D / (L \cdot \rho \cdot ff)} = 0.0625\ \text{м}^3/\text{с} = 3749.7\ \text{л/мин}\end{aligned}\end{align} \]

Глава 3. Графики результатов теста

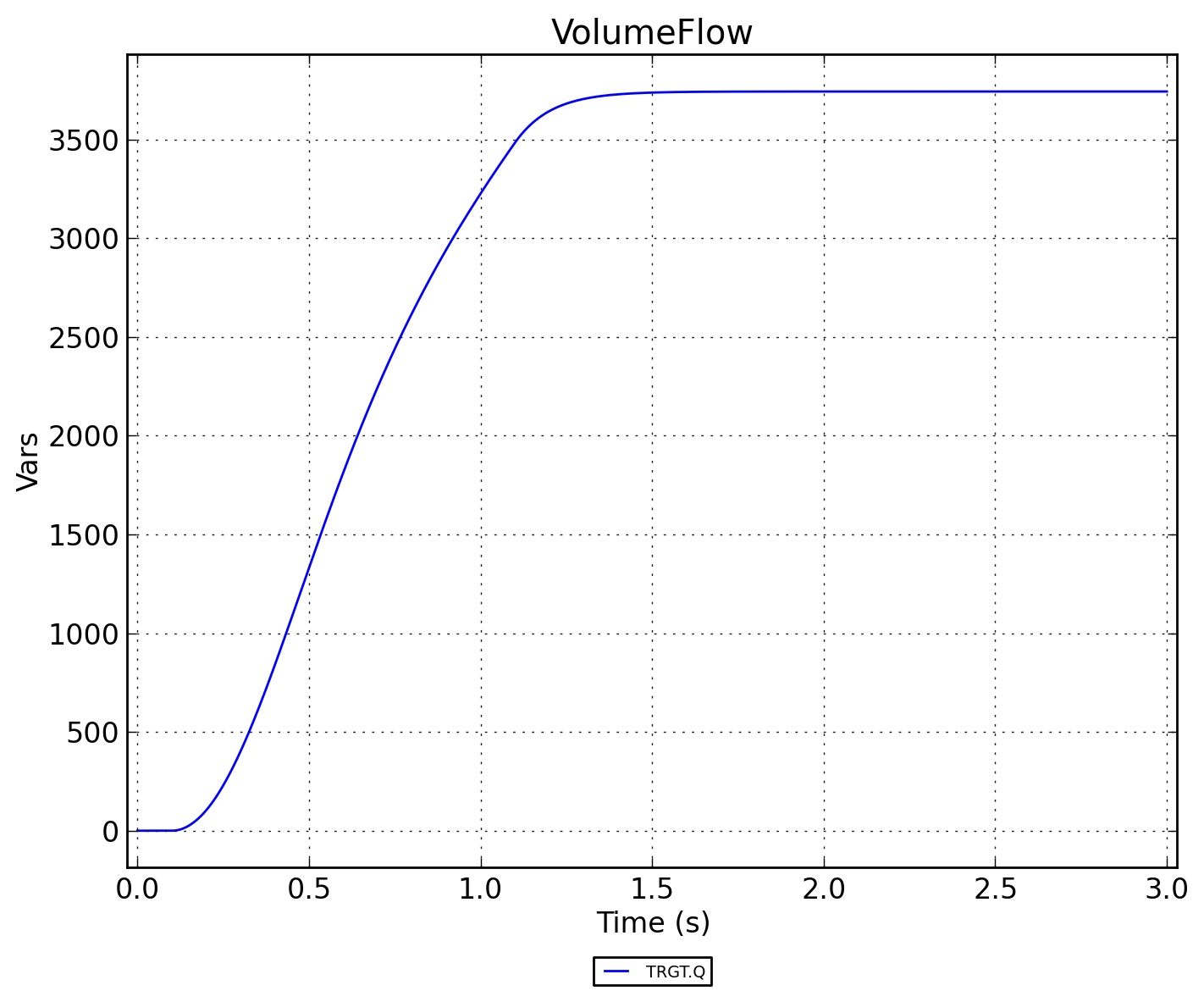

Рисунок 2 - TRGT.VolumeFlow

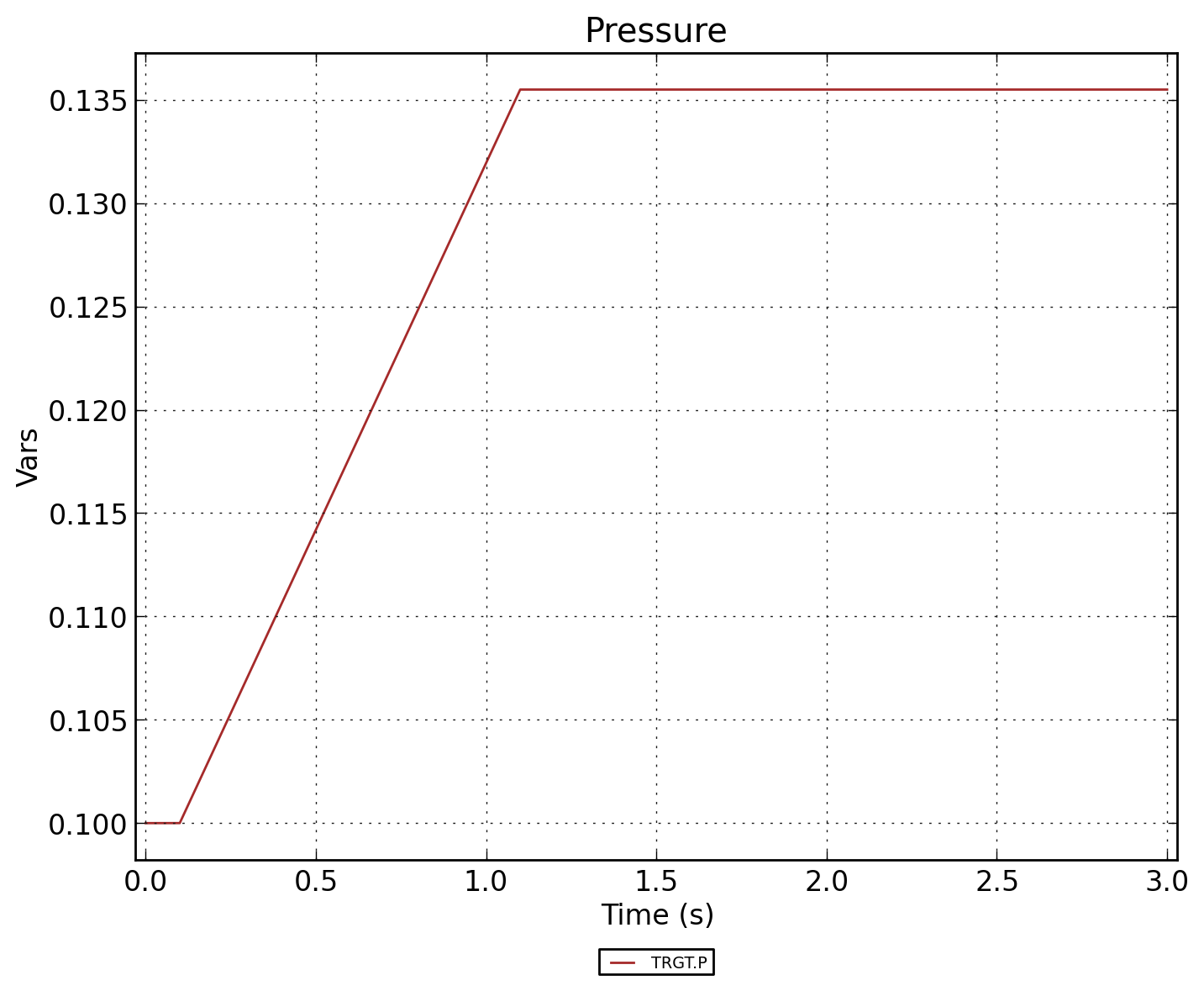

Рисунок 3 - TRGT.Pressure

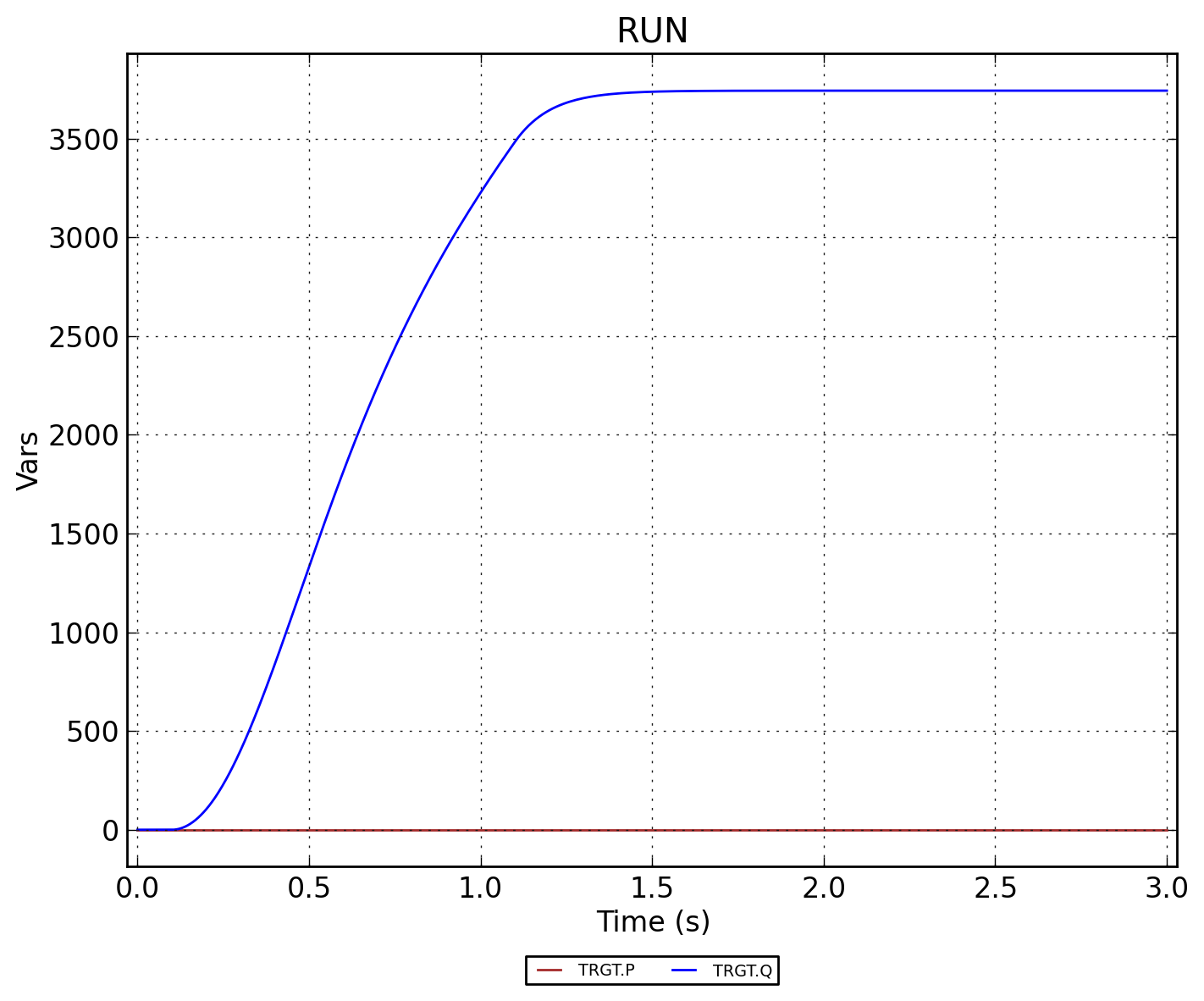

Рисунок 4 - TRGT.RUN
