Модель: DRGU

Библиотека: Hydro

Имя на уровне решателя: DRGU

Аннотация: Дроссель гидравлический управляемый

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2
3	Port3	base.DOF1	Сигнальный порт управления степенью открытия дросселя

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Условный проход, м	0.01
2	FP	base.Fluid	Свойства жидкости
3	MDT1	base.real	Коэффициент расхода при направлении течения 1-2	0.7
4	MDT2	base.real	Коэффициент расхода при направлении течения 2-1	0.7

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	DRGU
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 20:51:48 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель DRGU - Дроссель гидравлический управляемый

Тест: Проверка значения объемного расхода при перепаде
давлений от 0 до 0.1 МПа в прямом и обратном направлениях
с подаваемым сигналом на сигнальный порт дросселя = 0.5.

Дроссель гидравлический управляемый, DRGU

D=0.01 - Условный проход, м
MDT1=0.72 - Коэффициент расхода при течении 1-2
MDT2=0.72 - Коэффициент расхода при течении 2-1
FP=Fluid - Свойства жидкости
Подаваемый сигнал Sign = Const = 0.5

Результат:
Так как трение по длине и шероховатость отсутствуют, вклад сопротивления по длине трубы отсутствует.
Расчет можно произвести с достаточной точностью по формуле Бернулли:
Qv = Sign * MDT * S * sqrt (2 * dp / ro)
При максальных по модулю перепадах = 0.1 МПа (100000Па):
|Qv| = 0.5 * 0.72 * 0,00007853981634 * sqrt (2 * 100000 / 875) = 0,0004275 м3/с = 25,648 л/мин.

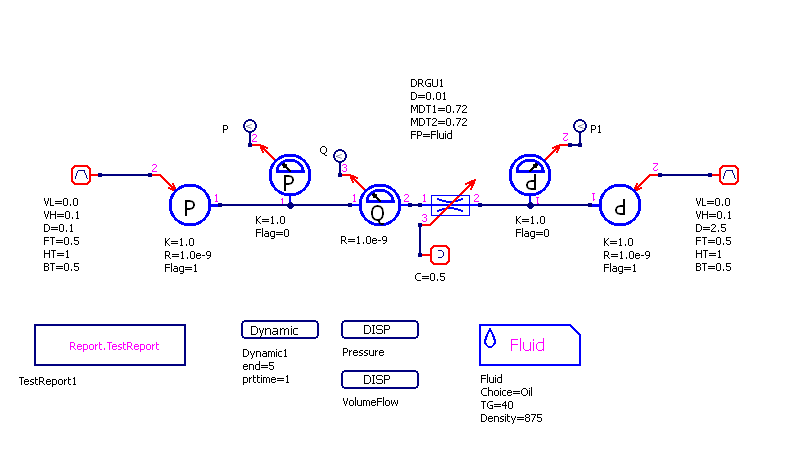

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

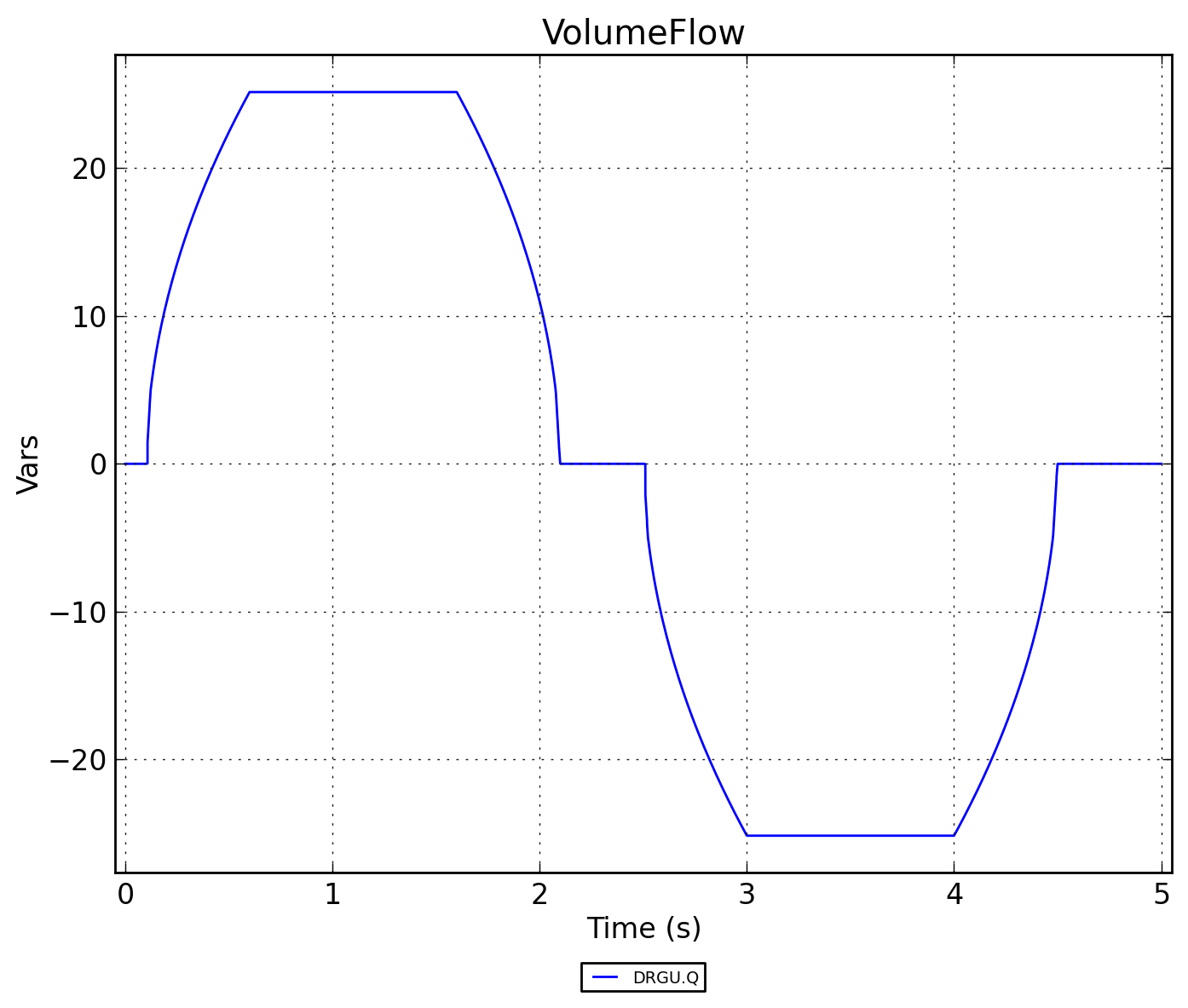

Рисунок 2 - DRGU.VolumeFlow

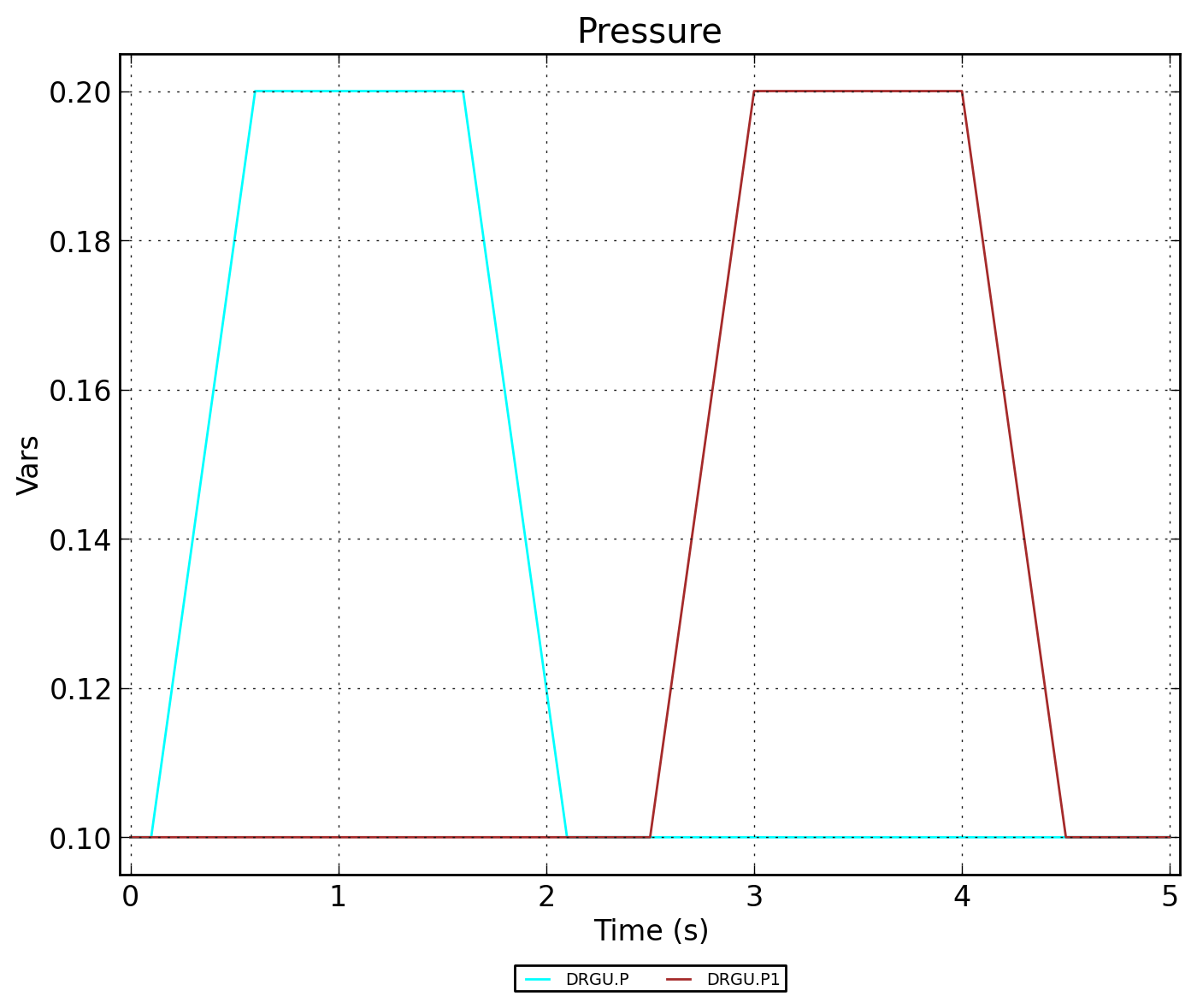

Рисунок 3 - DRGU.Pressure

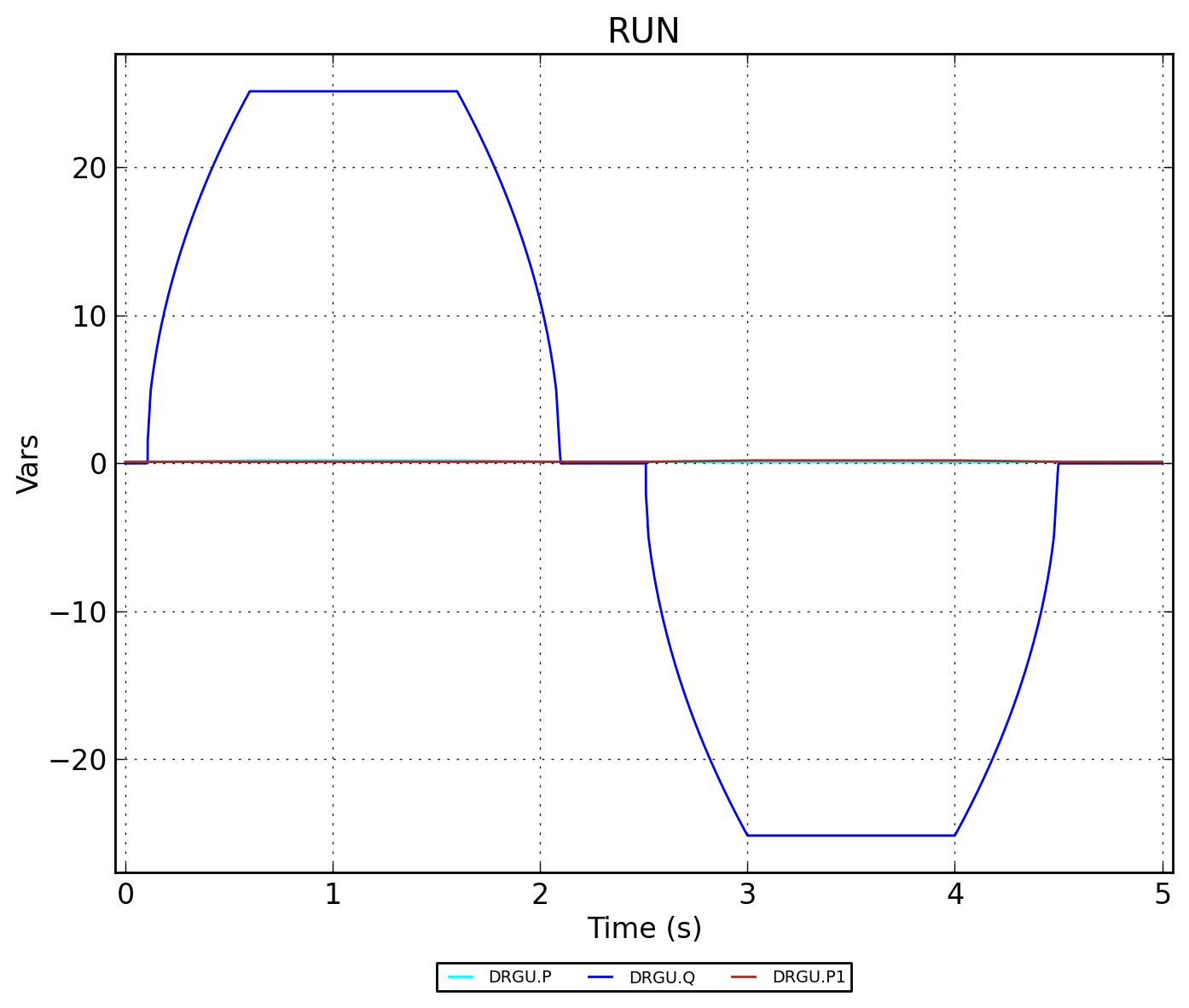

Рисунок 4 - DRGU.RUN
