Модель: HR001R

Библиотека: Hydro

Имя на уровне решателя: HR001R

Аннотация: Гидравлическая модель с портами А и В

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	portA	base.DOF1	Гидравлический порт A
2	portB	base.DOF1	Гидравлический порт B

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Da	base.real	Гидравлический диаметр на порту А, m	0.1
2	Db	base.real	Гидравлический диаметр на порту В, m	0.1
3	FP	base.Fluid	Свойства жидкости
4	P0	base.real	Начальное давление, MPa	0.1
5	Zab	base.real	Прямой коэффициент сопротивления	1.0
6	Zba	base.real	Обратный коэффициент сопротивления	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HR001R
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 20:52:42 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель HR001R - Гидравлическая модель с портами A и B

Тест: Проверка значения объемного расхода при перепаде
давлений от 0 до 0.1 МПа в прямом и обратном направлениях.

Гидравлическая модель с портами A и B, HR001R

Da=0.01 - Гидравлический диаметр на порту A, m
Db=0.01 - Гидравлический диаметр на порт B, m
Zab=1.93 - Прямой коэффициент сопротивления
Zba=1.93 - Обратный коэффициент сопротивления
P0=0.0 - Начальное давление, MPa
FP=Fluid - Свойства жидкости

Результат:
Так как трение по длине и шероховатость отсутствуют, вклад сопротивления по длине трубы отсутствует.
Расчет можно произвести с достаточной точностью по формуле Бернулли:
Qv = MDT * S * sqrt (2 * dp / ro)
При максальных по модулю перепадах = 0.1 МПа (100000Па):
|Qv| = 0.72 * 0,00007853981634 * sqrt (2 * 100000 / 875) = 0,000855 м3/с = 51,29612979 л/мин.

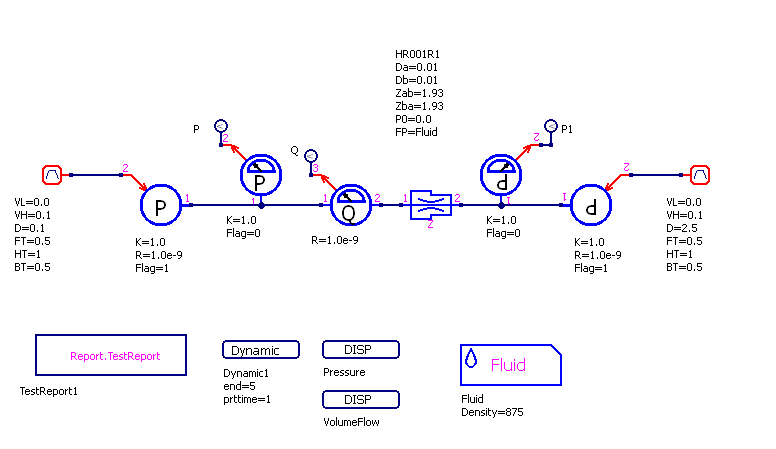

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

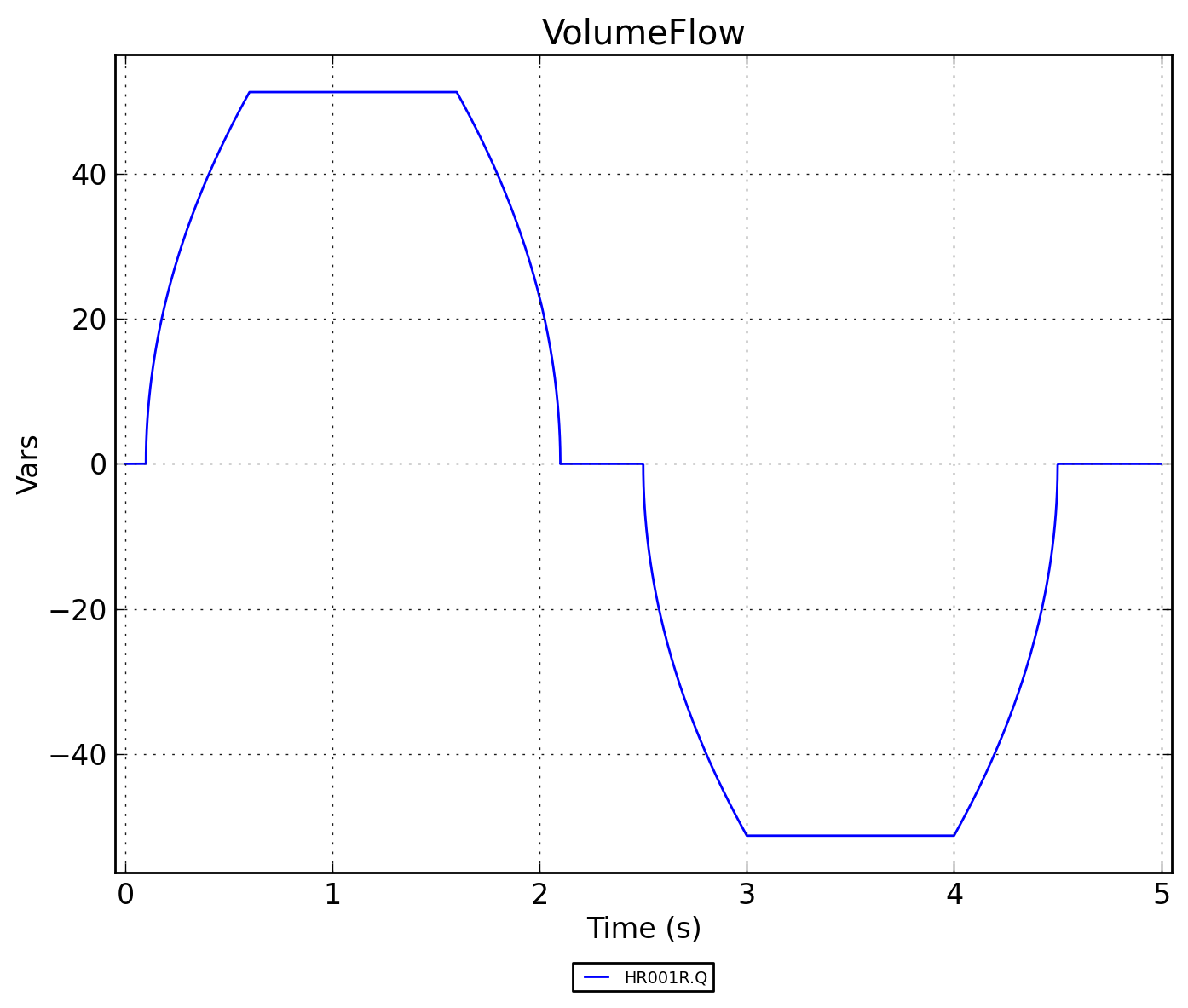

Рисунок 2 - HR001R.VolumeFlow

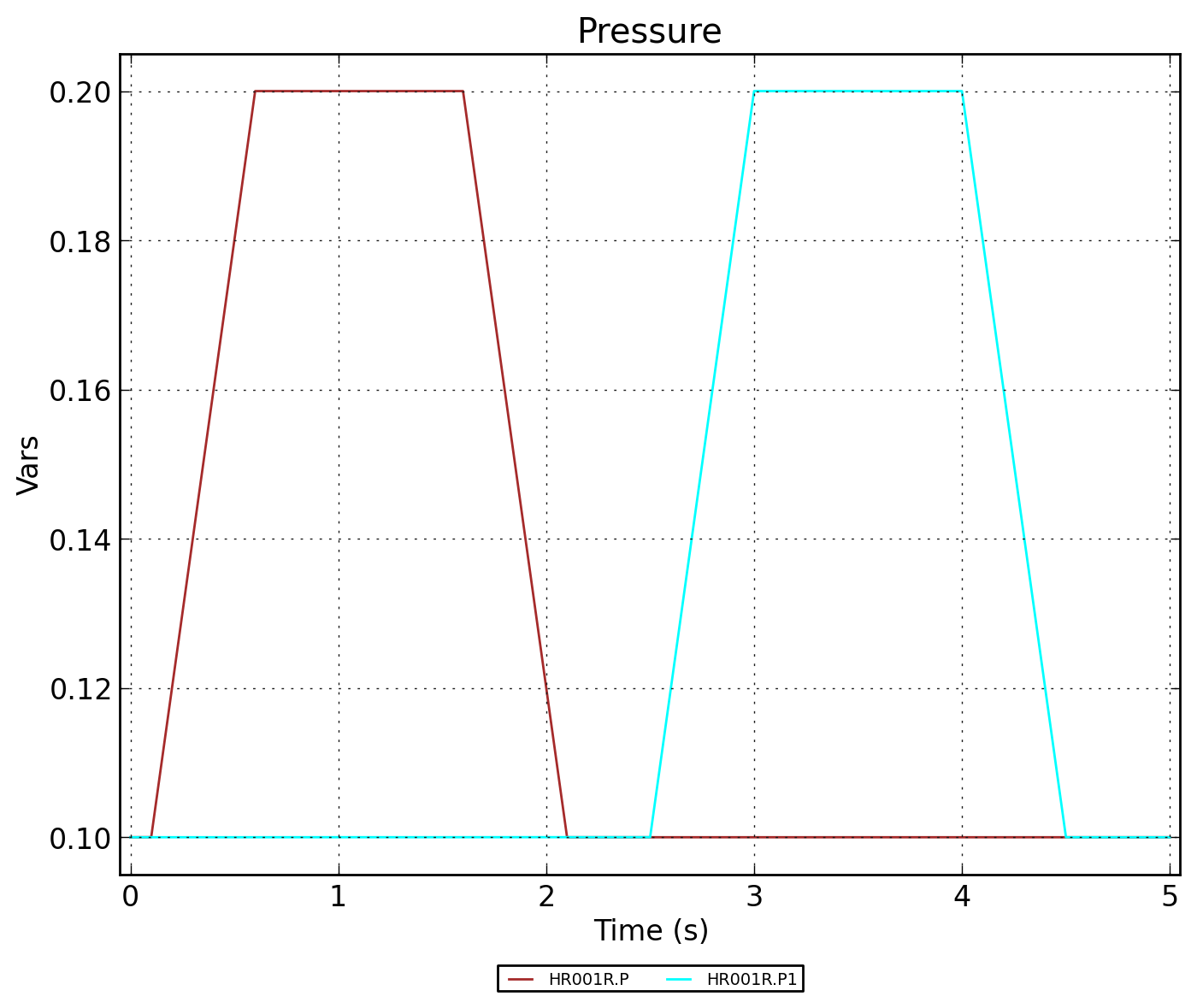

Рисунок 3 - HR001R.Pressure

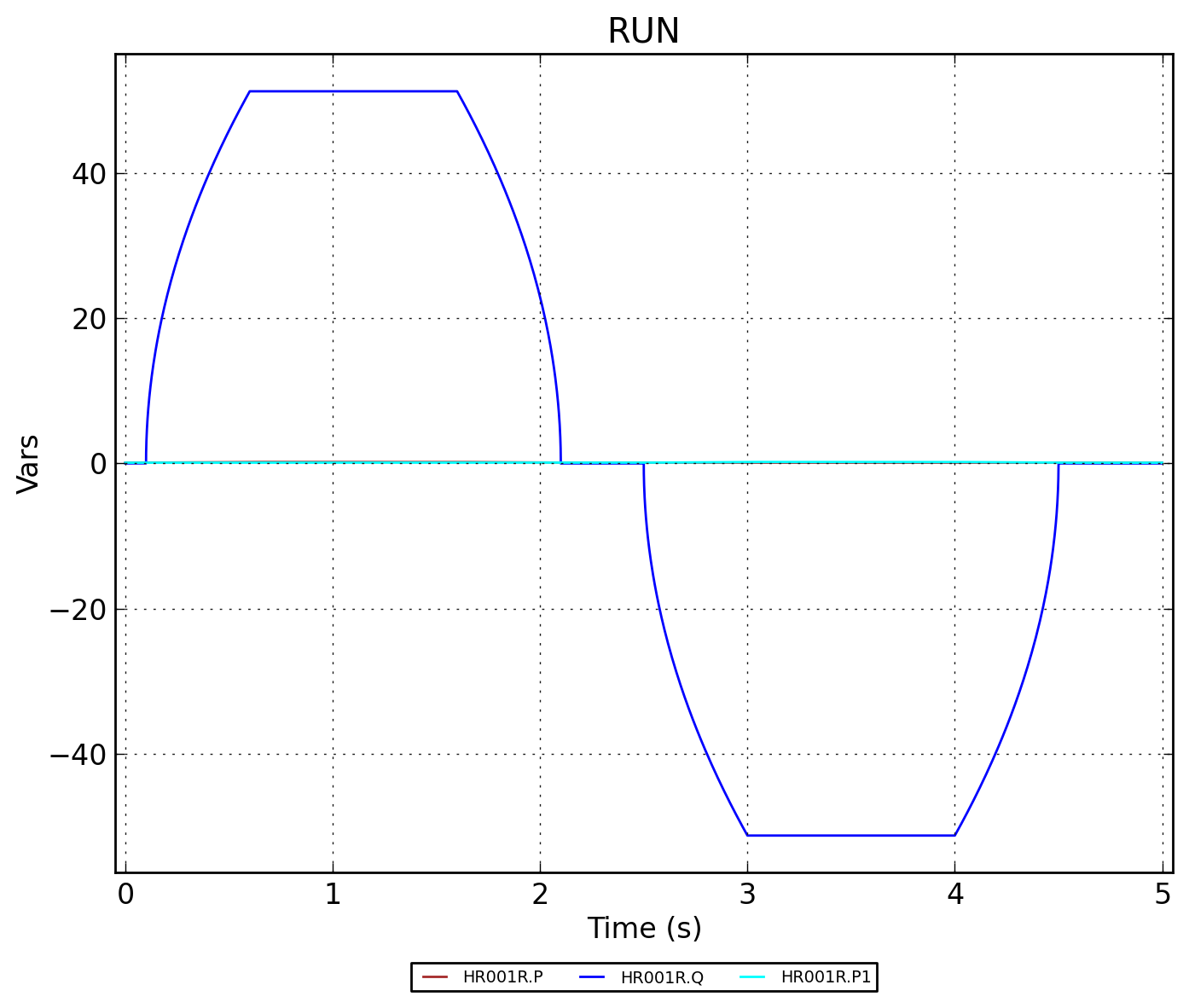

Рисунок 4 - HR001R.RUN
