Модель: USQG

Библиотека: Hydro

Имя на уровне решателя: UQTR

Аннотация: Управляемый источник расхода (л/мин)

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт источника расхода
2	Port2	base.DOF1	Сигнальный порт управления расходом

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента	USQG
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:09:41 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель USQG - Управляемый источник расхода (л/мин)

Тест: Проверка управляемый источник расхода

Управляемый источник расхода (л/мин), USQG

K=1.0 - Коэффициент усиления сигнала

Результат:
Датчик регистрирует объемный расход (л/мин), совпадающий с сигналом,
подаваемым на управляемый источник расхода.

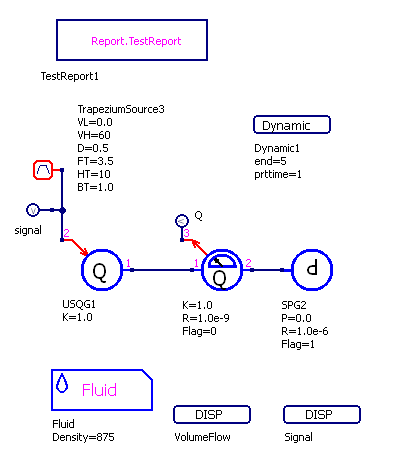

../../../../_images/USQG.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

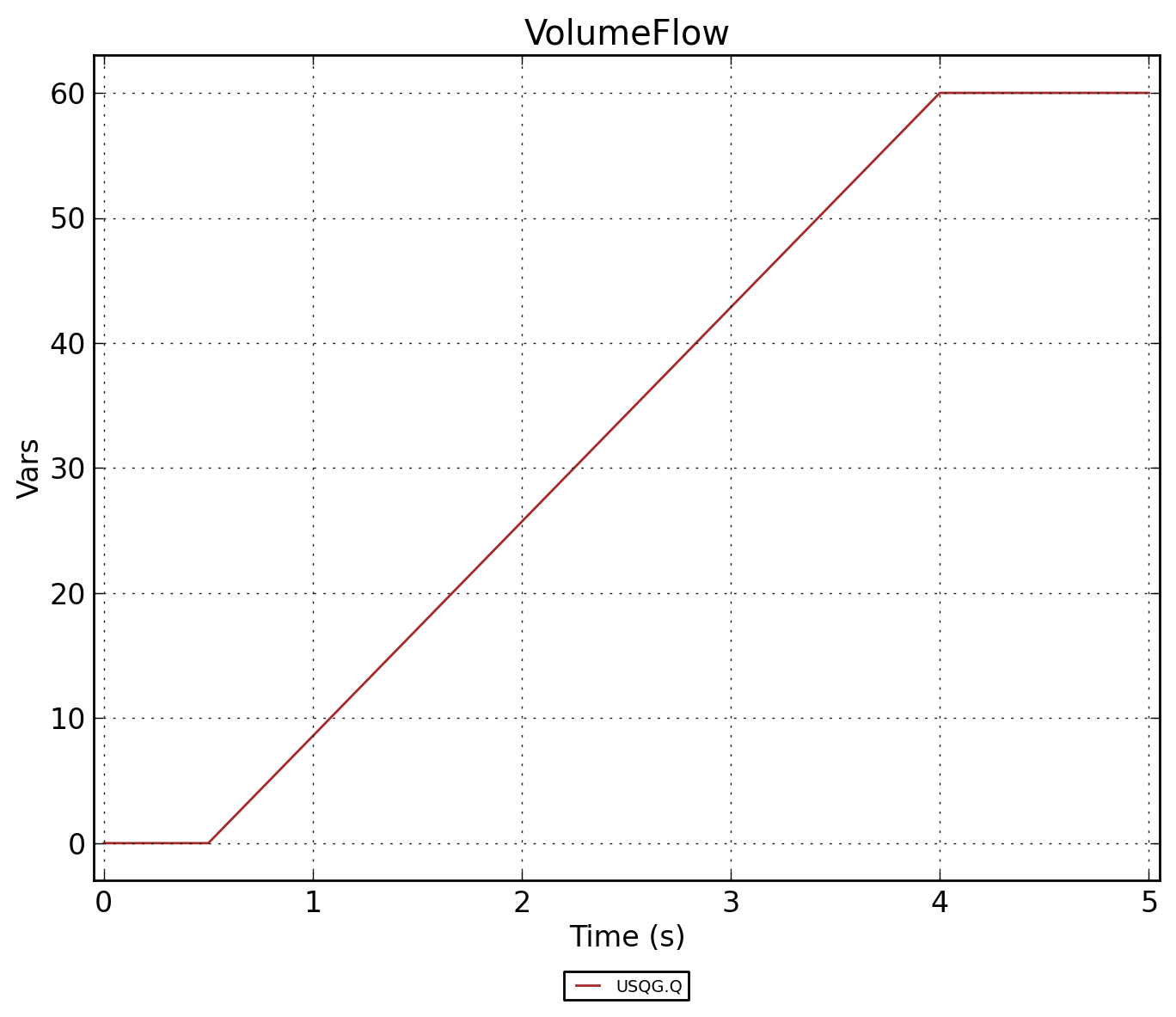

../../../../_images/USQG.VolumeFlow.png — Рисунок 2 - USQG.VolumeFlow

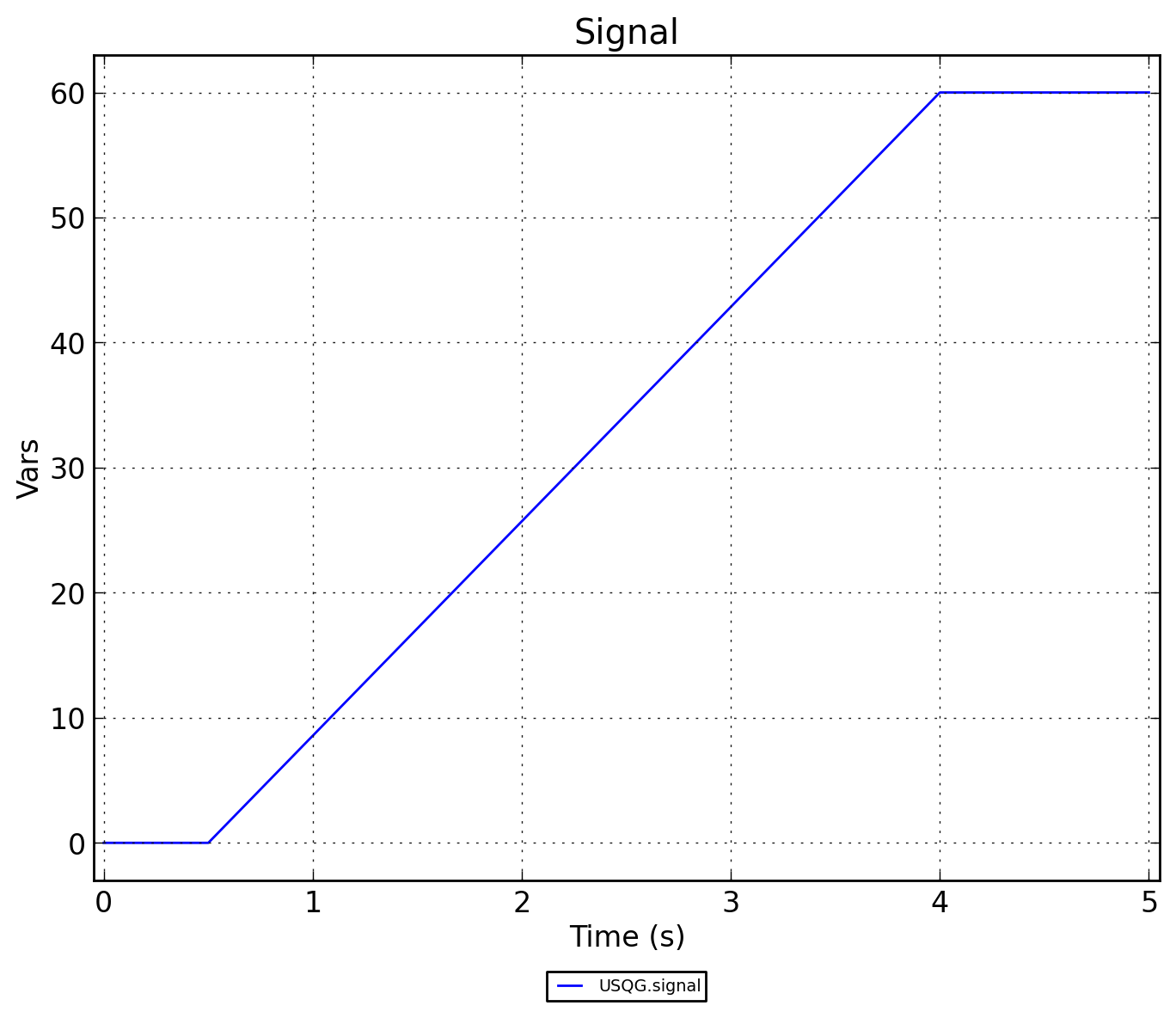

../../../../_images/USQG.Signal.png — Рисунок 3 - USQG.Signal

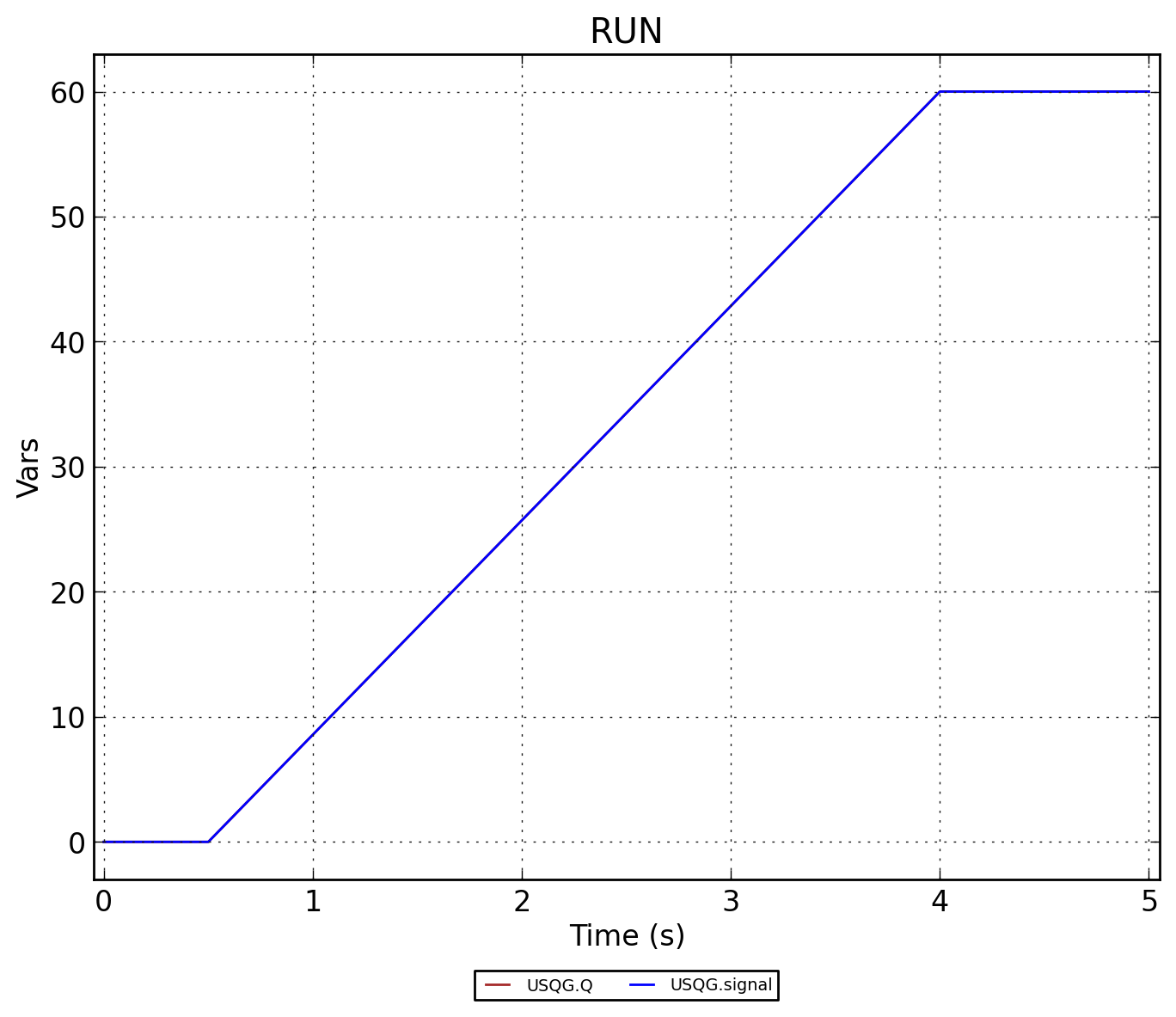

../../../../_images/USQG.RUN.png — Рисунок 4 - USQG.RUN
