Модель: CLPDG

Библиотека: Hydro

Имя на уровне решателя: CLPDG

Аннотация: Гидравлический цилиндр поршневой двустороннего действия

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт A
2	Port2	base.DOF1	Гидравлический порт B
3	Port3	base.DOF1	1D механический порт 1
4	Port4	base.DOF1	1D механический порт 2

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	CU	base.real	Жесткость упоров	1e8
2	DEL	base.real	Толщина стенок цилиндра	0.01
3	DP	base.real	Диаметр поршня, м	0.1
4	DS1	base.real	Диаметр штока 1 полости, м	0.05
5	DS2	base.real	Диаметр штока 2 полости, м	0.05
6	EC	base.real	Модуль упругости 1 рода стенок цилиндра (Модуль Юнга), Па	1e11
7	FP	base.Fluid	Свойства жидкости
8	FT0	base.real	Сила трения в уплотнениях при отсутствии давления в полостях	0.01
9	GUT	base.real	Коэффициент утечек через уплотнения поршня, л/(МПа·мин)	1.0e-4
10	IP	base.int	Направление движения поршня при подаче жидкости в 1 полость	1
11	KF1	base.real	Коэффициент пропорциональности силы трения от давления в 1 полости	0.000001
12	KF2	base.real	Коэффициент пропорциональности силы трения от давления в 2 полости	0.000001
13	MK	base.real	Масса корпуса, кг	10
14	MP	base.real	Масса поршня, кг	5
15	NG	base.int	Условие наличия силы тяжести	0
16	VMS1	base.real	Мертвый объем 1 полости, м³	1.0e-6
17	VMS2	base.real	Мертвый объем 2 полости, м³	1.0e-6
18	XS10	base.real	Начальное расстояние от поршня до крышки 1 полости, м	0.0
19	XS20	base.real	Начальное расстояние от поршня до крышки 2 полости, м	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

CLPDG

Модуль тестируемого компонента

Hydro

Дата тестирования

Tue Mar 24 20:51:10 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель CLPDG - Гидравлический цилиндр поршневой двустороннего действия

Тест: Проверка значения объемного расхода при действии силы, возрастающей с 0Н до 1000Н, действующей на механический порт

Гидравлический цилиндр поршневой двустороннего действия, CLPDG

DP=0.1 - Диаметр поршня, м
DS1=0.05 - Диаметр штока 1 полости, м
DS2=0.05 - Диаметр штока 2 полости, м
DEL=0.01 - Толщина стенок цилиндра
FT0=0 - Сила трения в уплотнениях при отсутствии давления в полостях
KF1=0 - Коэффициент пропорциональности силы трения от давления в 1 полости
KF2=0 - Коэффициент пропорциональности силы трения от давления в 2 полости
GUT=0.0 - Коэффициент утечек через уплотнения поршня, л/(МПа*мин)
VMS1=0.01 - Мертвый объем 1 полости, м³
VMS2=0.01 - Мертвый объем 2 полости, м³
MP=0.0001 - Масса поршня, кг
MK=0.0001 - Масса корпуса, кг
EC=1e11 - Модуль упругости 1 рода стенок цилиндра (Модуль Юнга), Па
NG=0 - Условие наличия силы тяжести
CU=1e10 - Жесткость упоров
FP=Fluid - Свойства жидкости
XS10=1.0 - Начальное расстояние от поршня до крышки 1 полости, м
XS20=1.0 - Начальное расстояние от поршня до крышки с 2 полости, м
IP=1 - Направление движения поршня при подаче жидкости в 1 полость

Результат:
Поршень под действием силы максимально переместился на dx = 0.5705 м,
жидкость вытесняется из одной полости в другую. Объем вытесненной жидкости
равен суммарному сигналу, зарегистрированному датчиком расхода.
Объем вытесненной жидкости = dx * π / 4 * (Dp^2 - DS2^2) ≈ 201.6 л

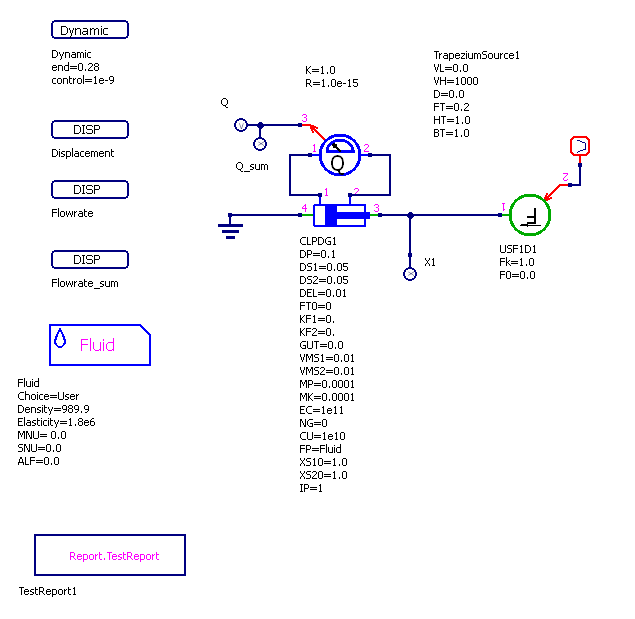

../../../../_images/CLPDG.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

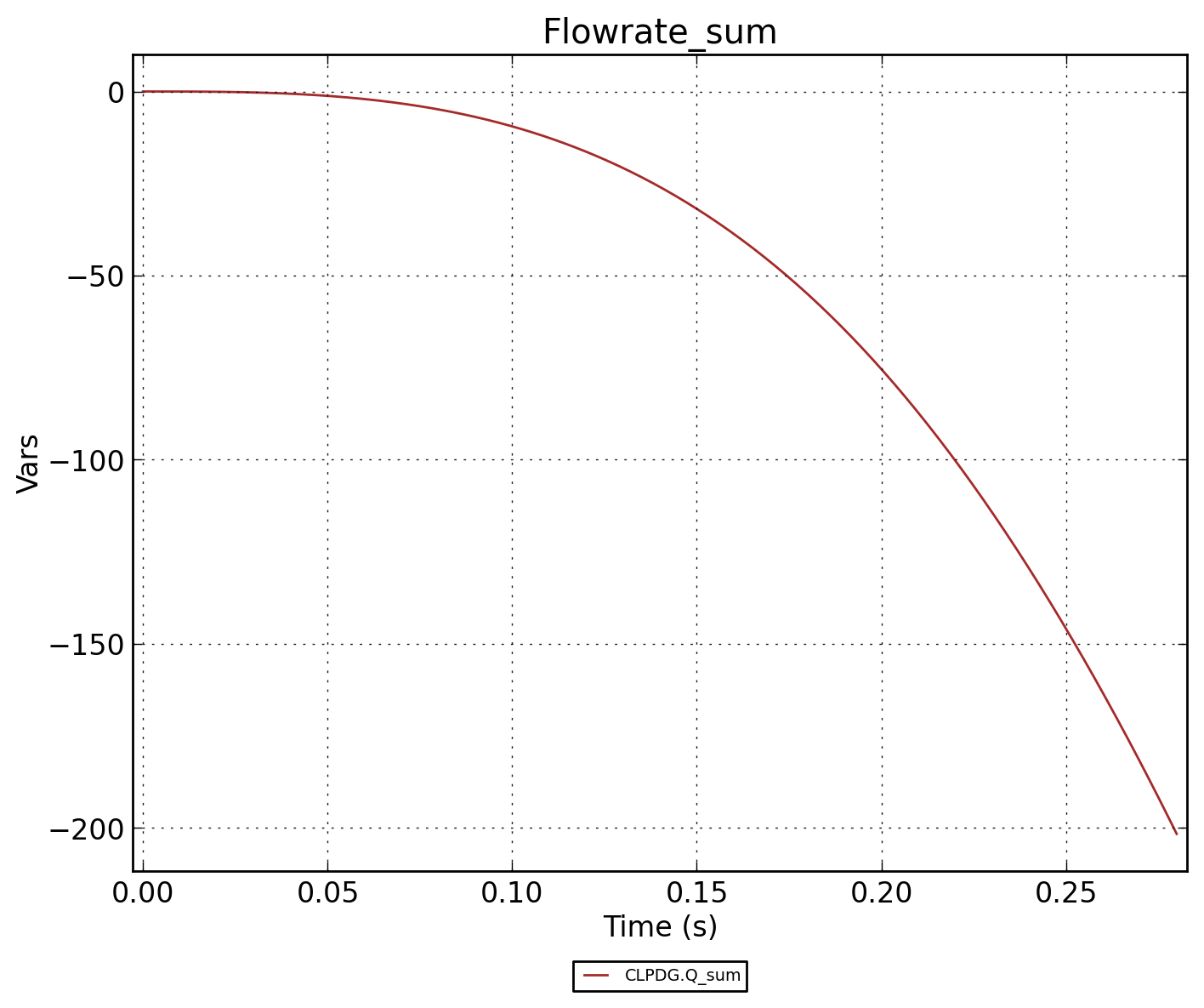

../../../../_images/CLPDG.Flowrate_sum.png — Рисунок 2 - CLPDG.Flowrate_sum

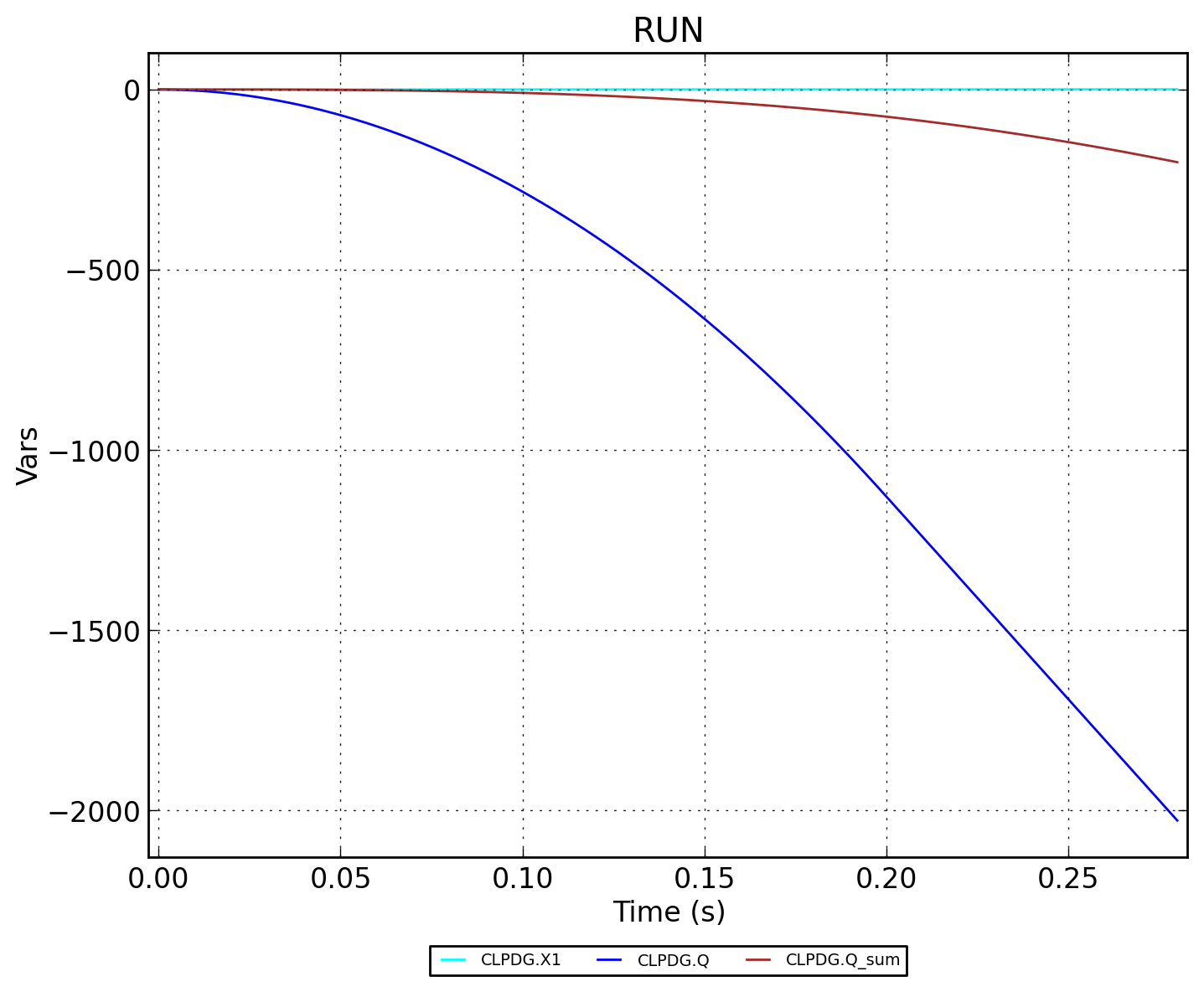

../../../../_images/CLPDG.RUN.png — Рисунок 3 - CLPDG.RUN

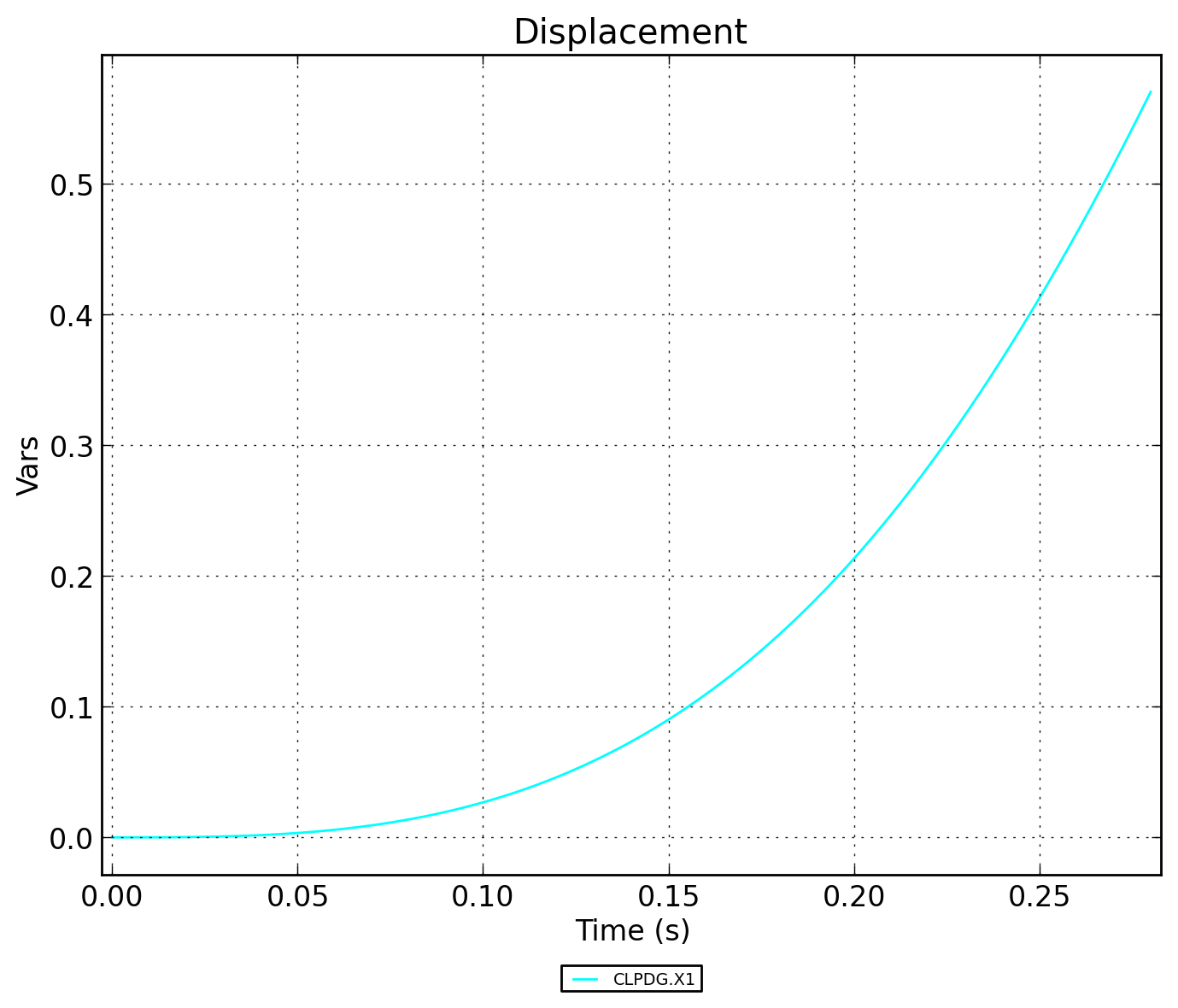

../../../../_images/CLPDG.Displacement.png — Рисунок 4 - CLPDG.Displacement

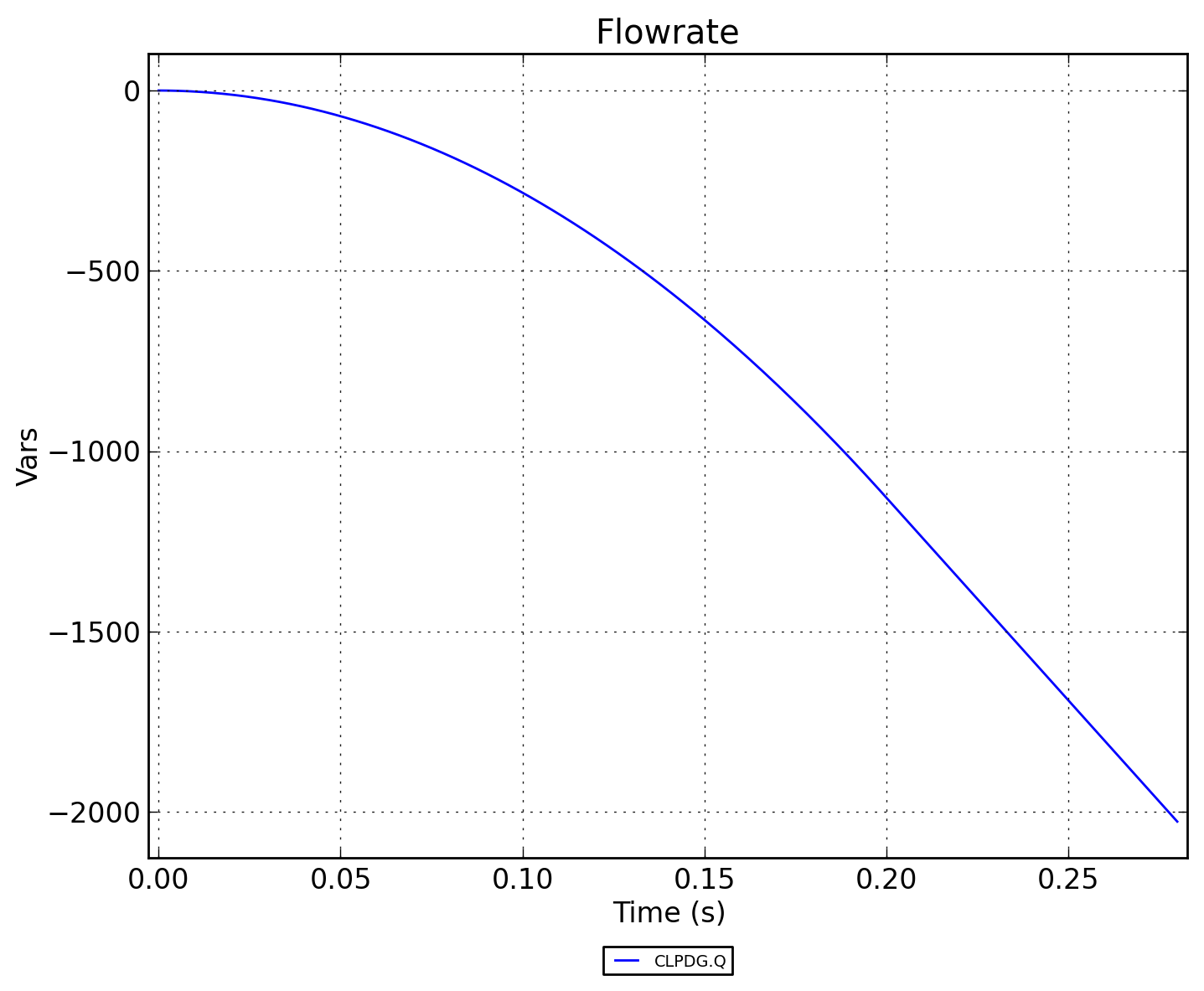

../../../../_images/CLPDG.Flowrate.png — Рисунок 5 - CLPDG.Flowrate
