Модель: INASG

Библиотека: Hydro

Имя на уровне решателя: INASG

Аннотация: Насос/мотор гидравлический идеальный

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт P
2	Port2	base.DOF1	Гидравлический порт T
3	Port3	base.DOF1	Сигнальный порт, передающий степень использования рабочего объема (от 0 до 1)

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Условный диаметр, м	0.1
2	Fluid	base.Fluid	Свойства жидкости



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

INASG

Модуль тестируемого компонента

Hydro

Дата тестирования

Tue Mar 24 21:04:15 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель INASG - Насос/мотор гидравлический идеальный

Тест: Проверка значения объемного расхода идеального насоса

Насос гидравлический идеальный,  INASG

D=0.1 - Условный проход, м
Fluid=Fluid - Свойства жидкости

Результат:
Перепад давлений увеличивается с 0 до 0.1 МПа, вне зависимости
от него, массовый расход идеального насоса постоянен и равен 60 л/мин.

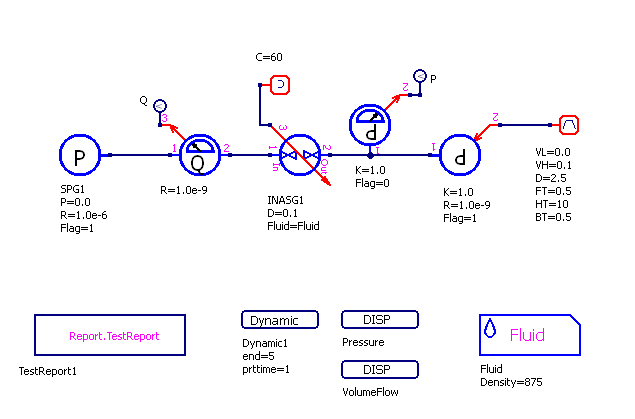

../../../../_images/INASG.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

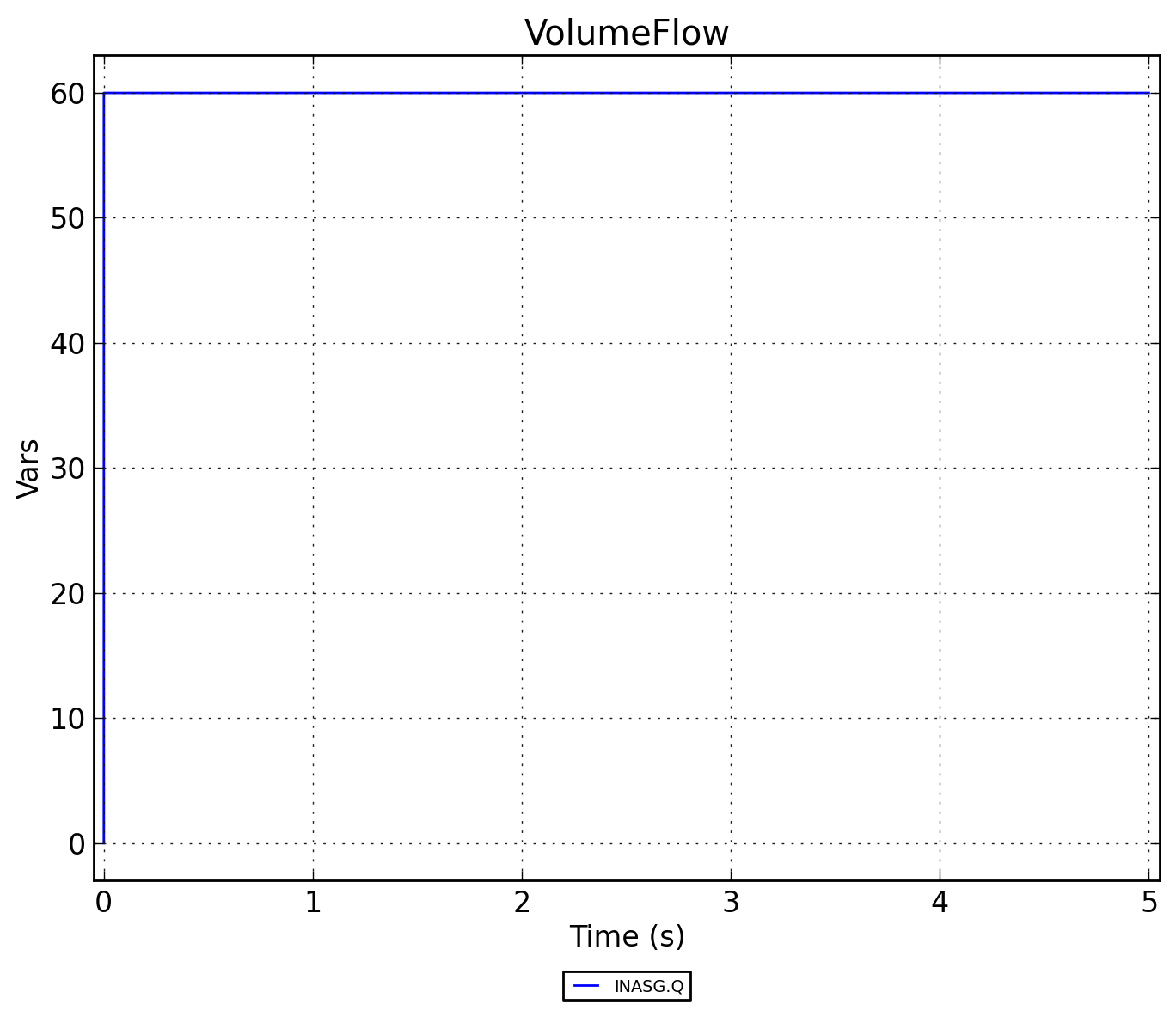

../../../../_images/INASG.VolumeFlow.png — Рисунок 2 - INASG.VolumeFlow

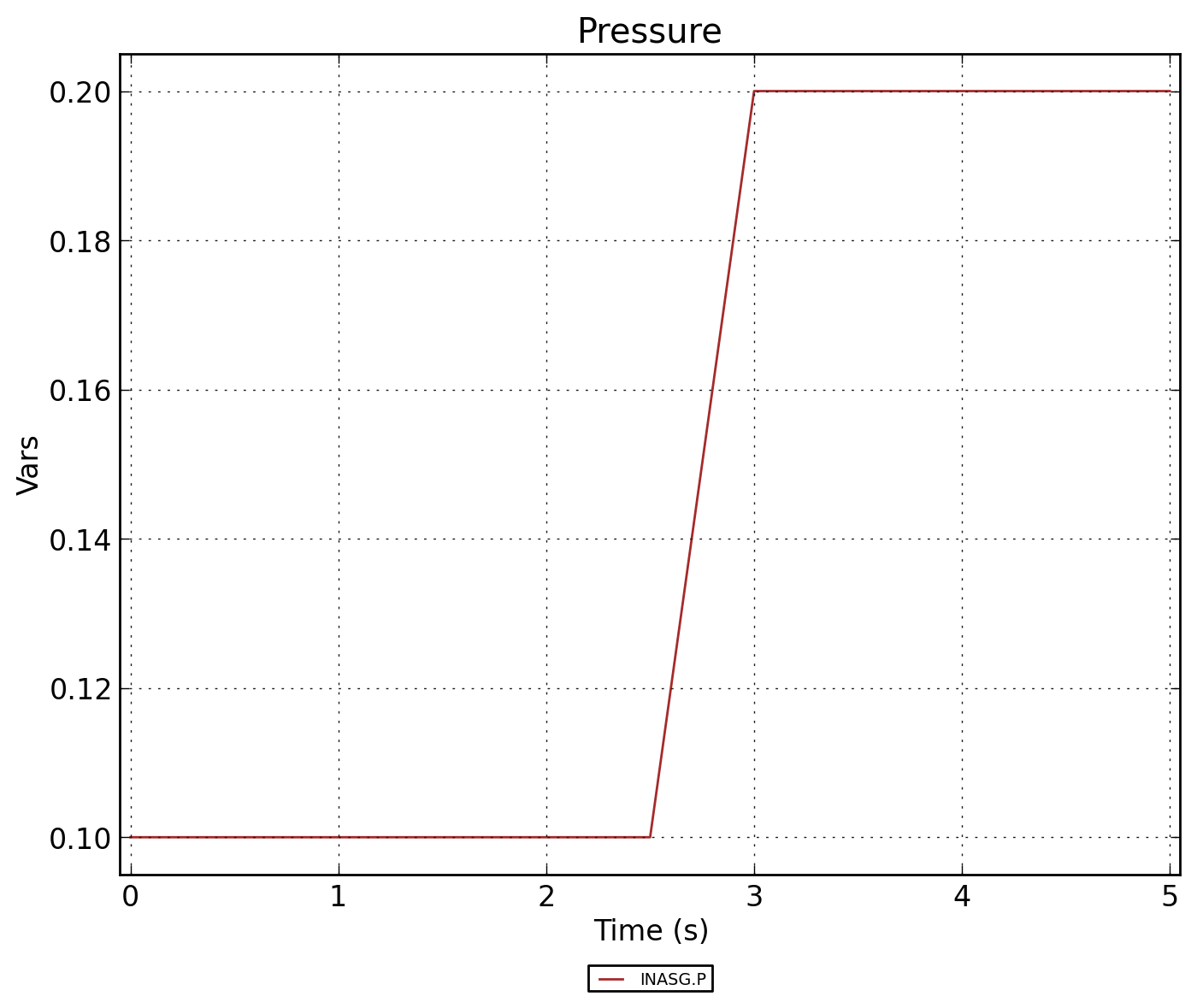

../../../../_images/INASG.Pressure.png — Рисунок 3 - INASG.Pressure

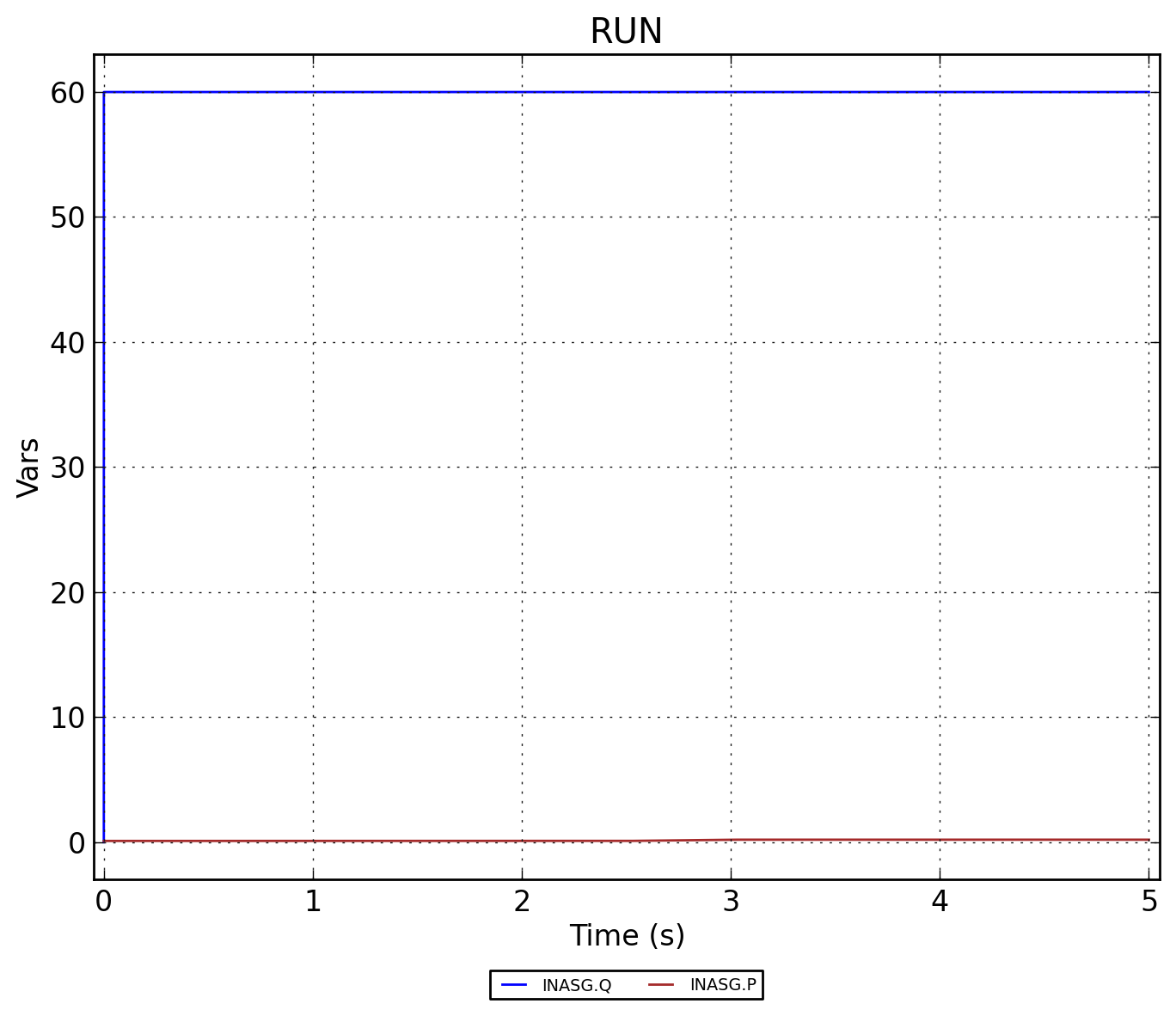

../../../../_images/INASG.RUN.png — Рисунок 4 - INASG.RUN
