Модель: SNSQG

Библиотека: Hydro

Имя на уровне решателя: SNSQG

Аннотация: Датчик объемного расхода

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2
3	Port3	base.DOF1	Сигнальный порт датчика расхода

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Flag	base.real	Режим вывода (0 - Объемный расход)	0
2	K	base.real	Коэффициент усиления сигнала	1.0
3	R	base.real	Внутреннее гидравлическое сопротивление	1.0e-6

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	SNSQG
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:08:46 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель SNSQG - Датчик объемного расхода

Тест: Проверка датчика объемного расхода

Датчик объемного расхода, SNSQG

K=1.0 - Коэффициент усиления сигнала
R=1.0e-9 - Внутреннее гидравлическое сопротивление
Flag=0 - Режим вывода (0 - Объемный расход)

Результат:
Датчик регистрирует объемный расход (л/мин), совпадающий с сигналом,
подаваемым на управляемый источник расхода.

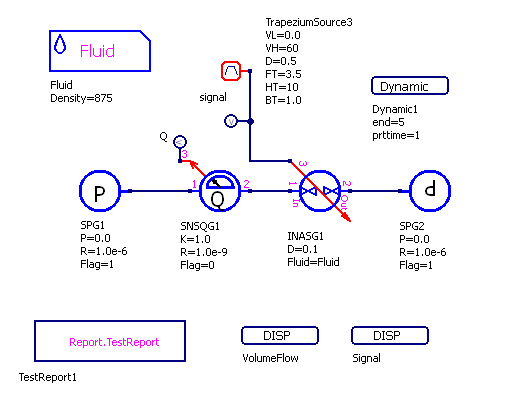

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

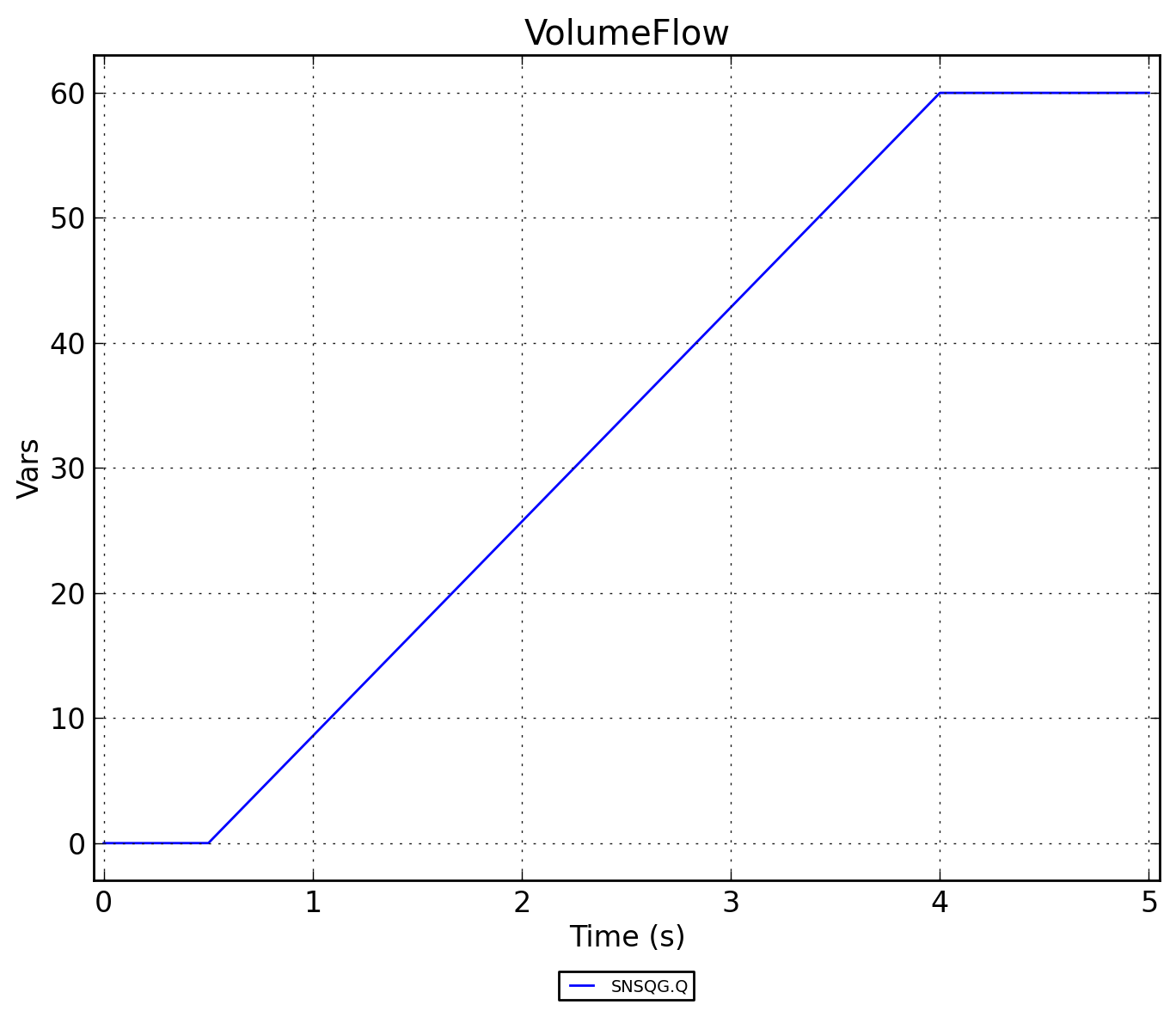

Рисунок 2 - SNSQG.VolumeFlow

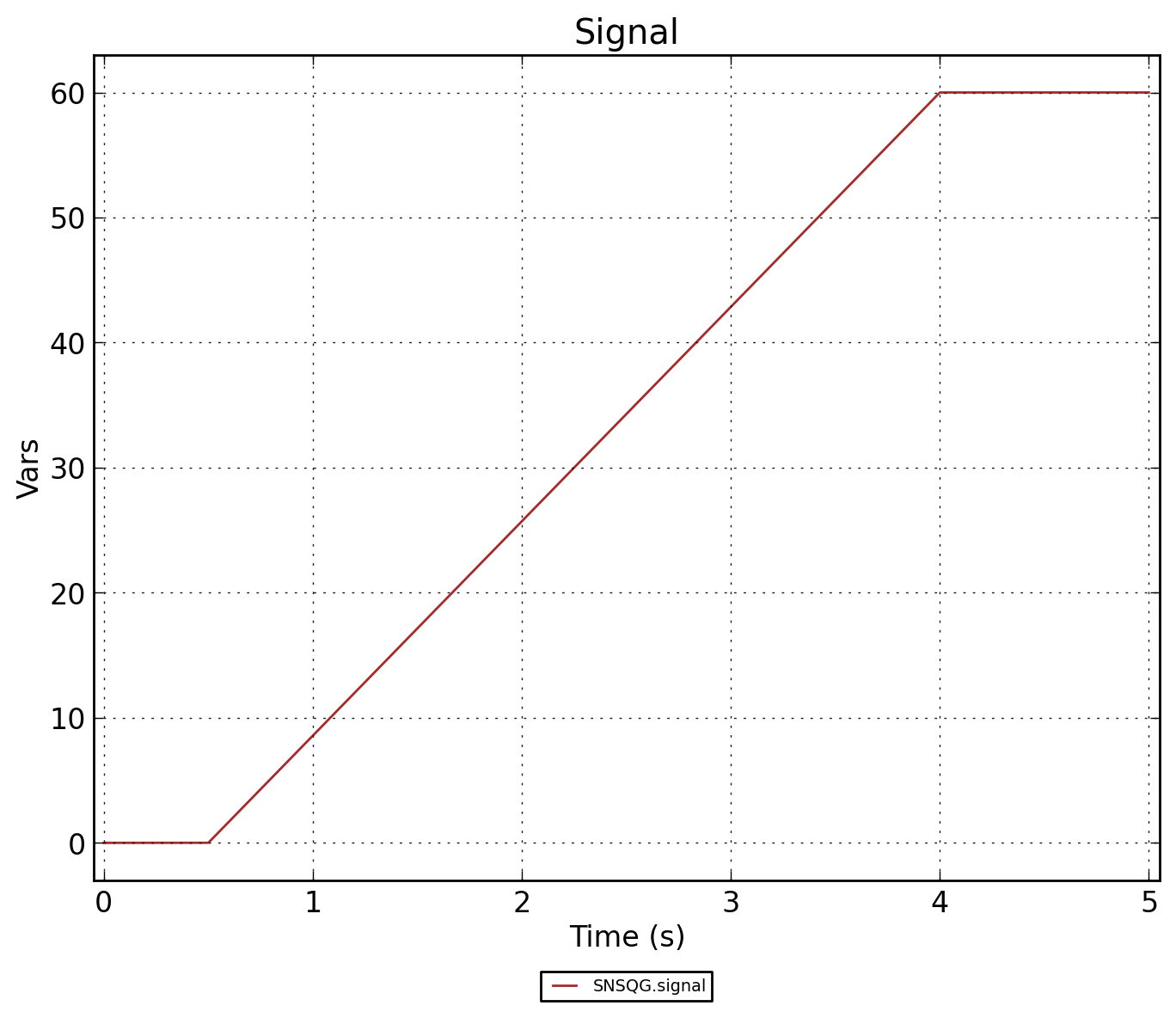

Рисунок 3 - SNSQG.Signal

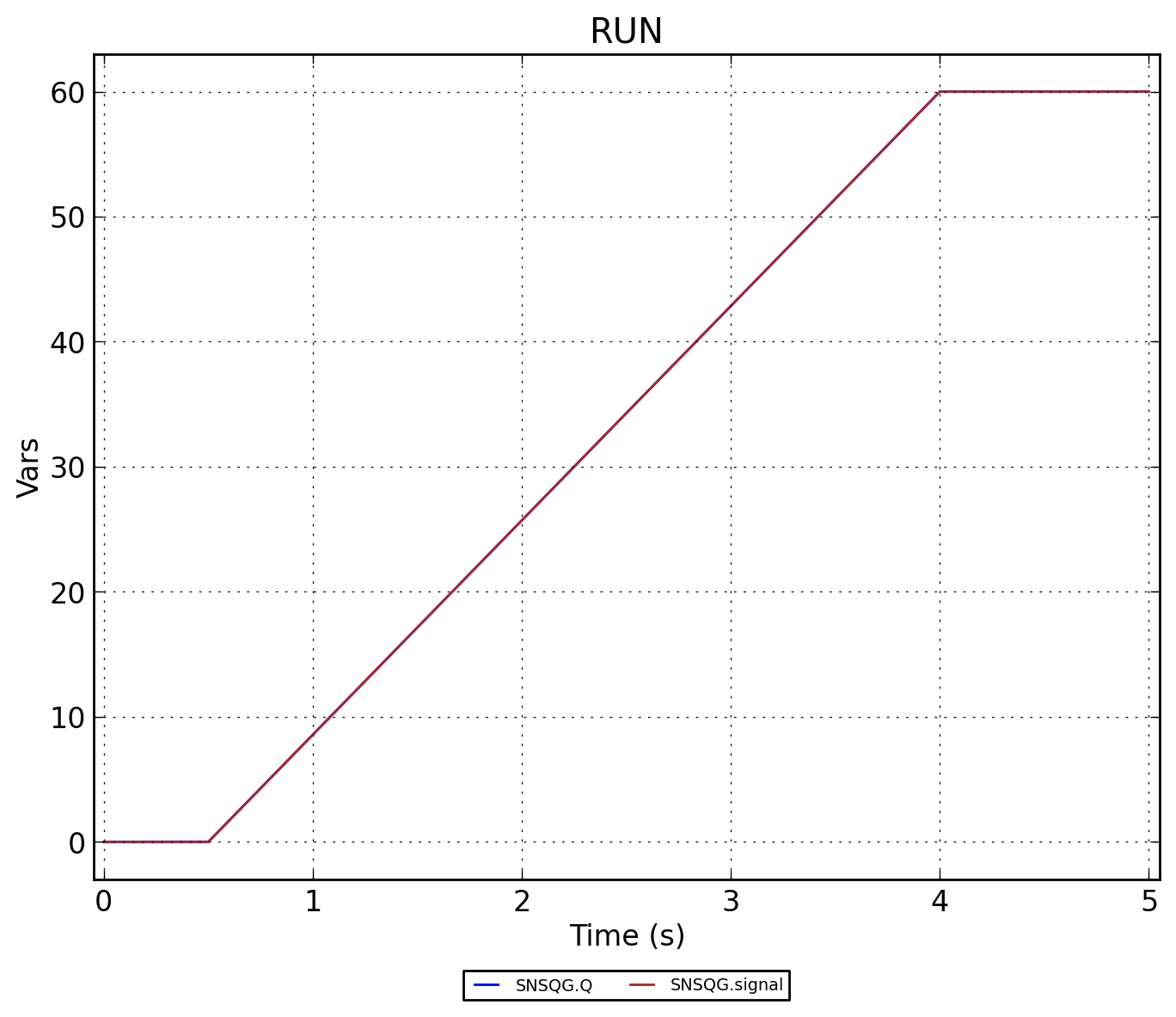

Рисунок 4 - SNSQG.RUN
