Модель: HtoP

Библиотека: Hydro

Имя на уровне решателя: HTOP

Аннотация: Замер давления столба жидкости на заданной высоте

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1, передающий высоту столба жидкости, м
2	Port2	base.DOF1	Ускорение вдоль вертикали бака, м/с²
3	Port3	base.DOF1	Гидравлический порт 2, передающий относительное давление от столба жидкости, м

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	ACC	base.real	Ускорение свободного падения	-9.81
2	Fluid		Свойства жидкости
3	Hp	base.real	Высота точки замера давления, м	0.0
4	Kf	base.real	Коэффициент пропорциональности	1e9
5	P0	base.real	Давление газа над жидкостью (относительное)	0.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HtoP
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:04:02 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель HtoP- Замер давления столба жидкости на заданной высоте

Тест: Проверка давления в баке при закачивании в него жидкости со скоростью 10 м3/мин

Замер давления столба жидкости на заданной высоте , HtoP

Hp=0.0 - Высота точки замера давления, м
P0=0.0 - Давление газа над жидкостью (относительное)
ACC=-9.81 - Ускорение свободного падения
Kf=1e6 - Коэффициент пропорциональности
Fluid=Fluid - Свойства жидкости

Результат:
Давление связано с высотой уровня жидкости прямой пропорциональной зависимостью
с коэффициентом наклона ρ * g ≈ 8583.75
При высоте 13.42м давление будет равно 115200 Па. Коэффициент наклона = 115200 / 13.42
Коэффициенты наклона совпадают

. figure:: ../../_tests/Hydro/.temp/HtoP.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

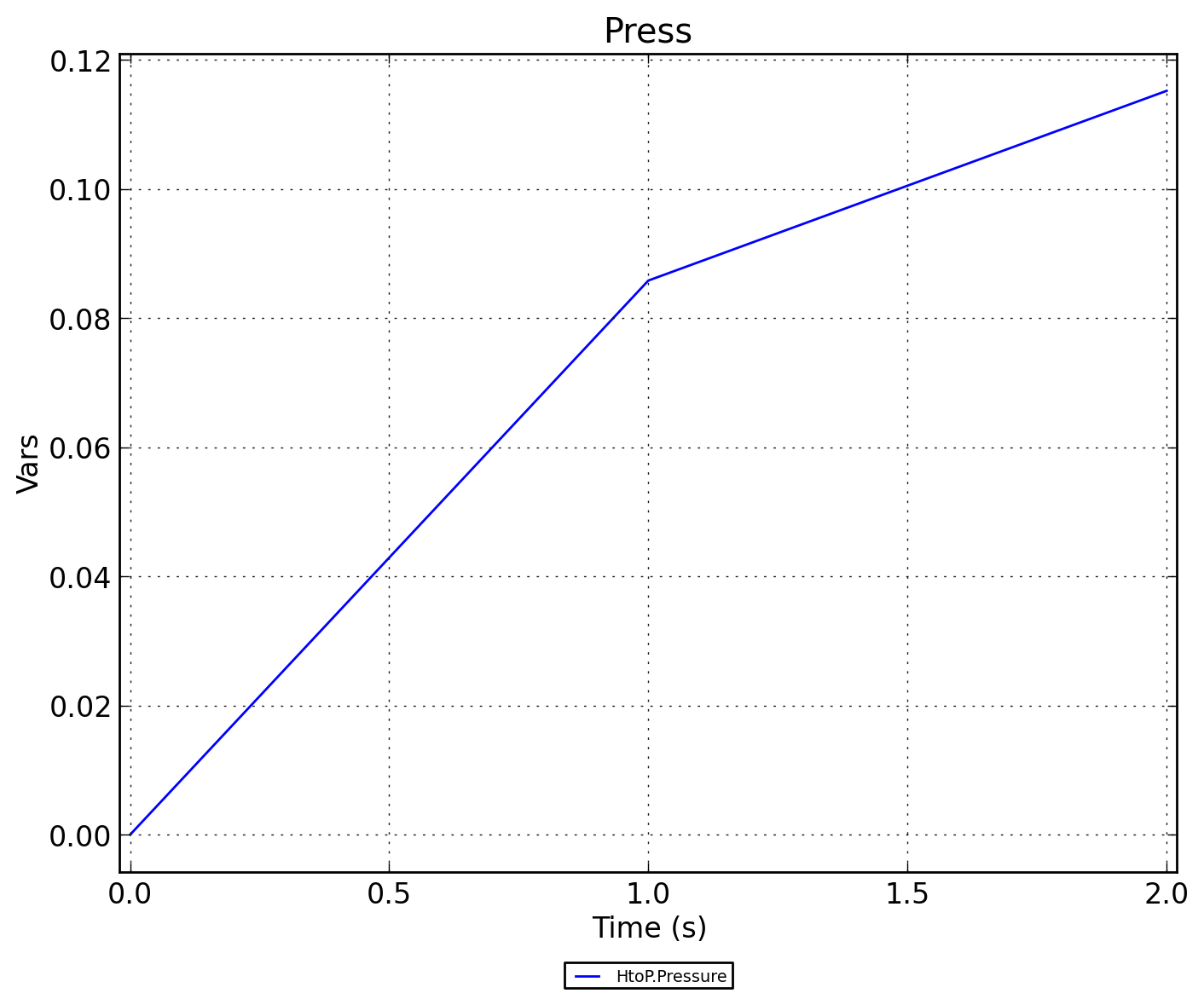

Рисунок 2 - HtoP.Press

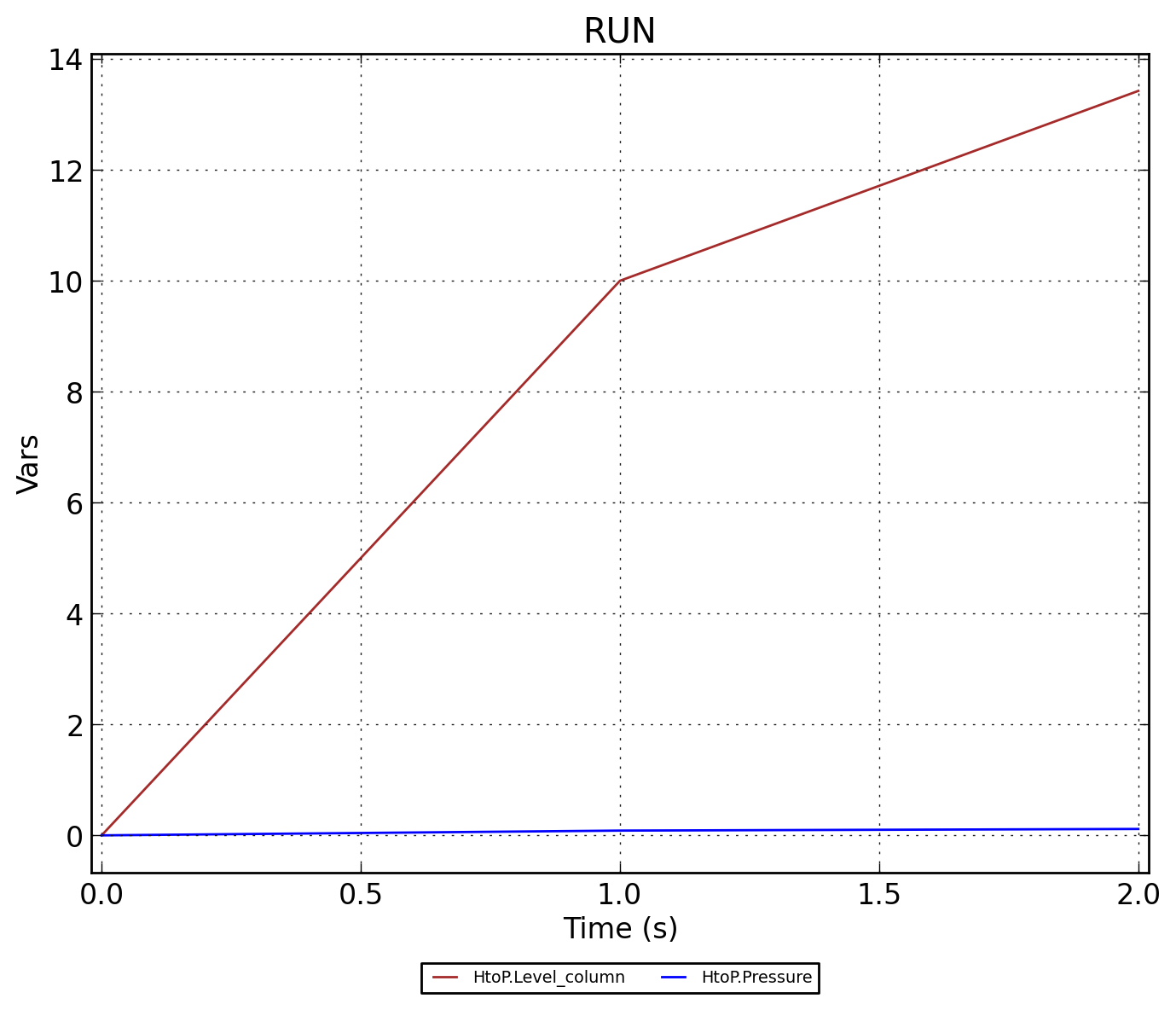

Рисунок 3 - HtoP.RUN

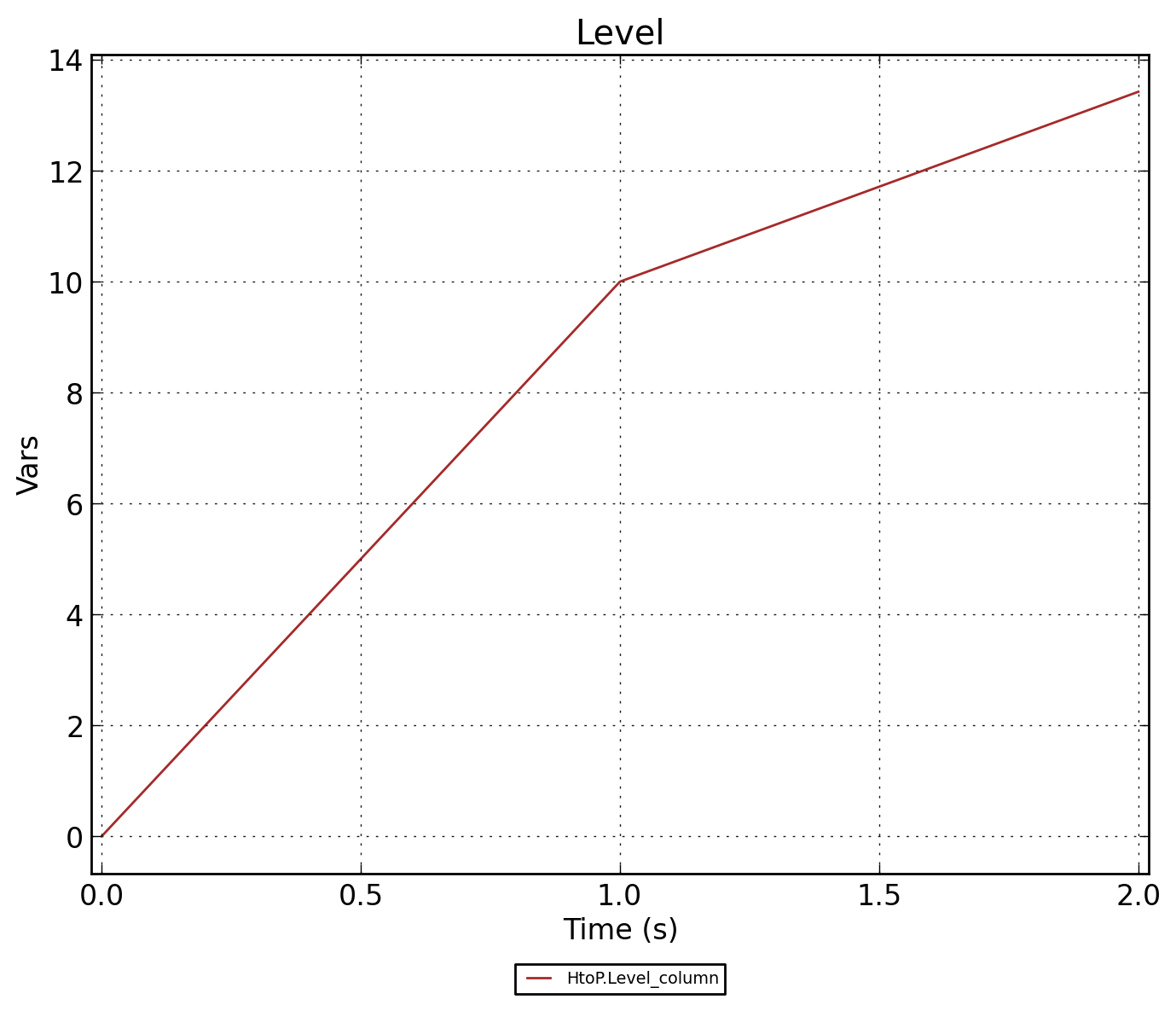

Рисунок 4 - HtoP.Level
