Модель: KOGP

Библиотека: Hydro

Имя на уровне решателя: KOGP

Аннотация: Клапан обратный гидравлический пружинный

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Условный проход, м	0.01
2	Fluid	base.Fluid	Свойства жидкости
3	KU	base.real	Коэффициент утечек, л/(МПа·мин)	0.01
4	MDT	base.real	Коэффициент расхода в полностью открытом состоянии	0.7
5	POT	base.real	Давление начала открытия, МПа	1.0
6	PPT	base.real	Давление полного открытия, МПа	1.0

Параметры(worklist):

№	Название	Тип	Описание
1	work2	base.real	Постоянная коррекции
2	work3	base.real	Критический перепад давления
3	work4	base.real	Площадь проходного сечения

Параметры(statelist):

№	Название	Тип	Описание
1	state1	base.real	Число Рейнольдса

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	KOGP
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:04:42 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель KOGP - Клапан обратный гидравлический пружинный

Тест: Проверка работы пружинного обратного гидравлического клапана

Клапан обратный гидравлический пружинный, KOGP

D=0.01 - Условный проход, м
POT=0.1 - Давление начала открытия, МПа
PPT=0.3 - Давление полного открытия, МПа
MDT=0.72 - Коэффициент расхода в полностью открытом состоянии
KU=0.001 - Коэффициент утечек, л/(МПа·мин)
Fluid=Fluid - Свойства жидкости


Результат:
Клапан пропускает жидкость при перепаде давлений
0.1 МПа и полностью открывается при перепаде dp = 0.3 МПа.

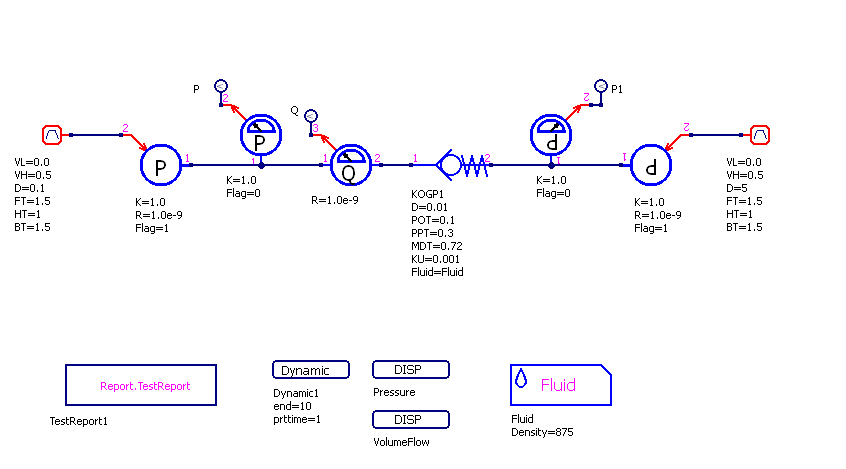

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

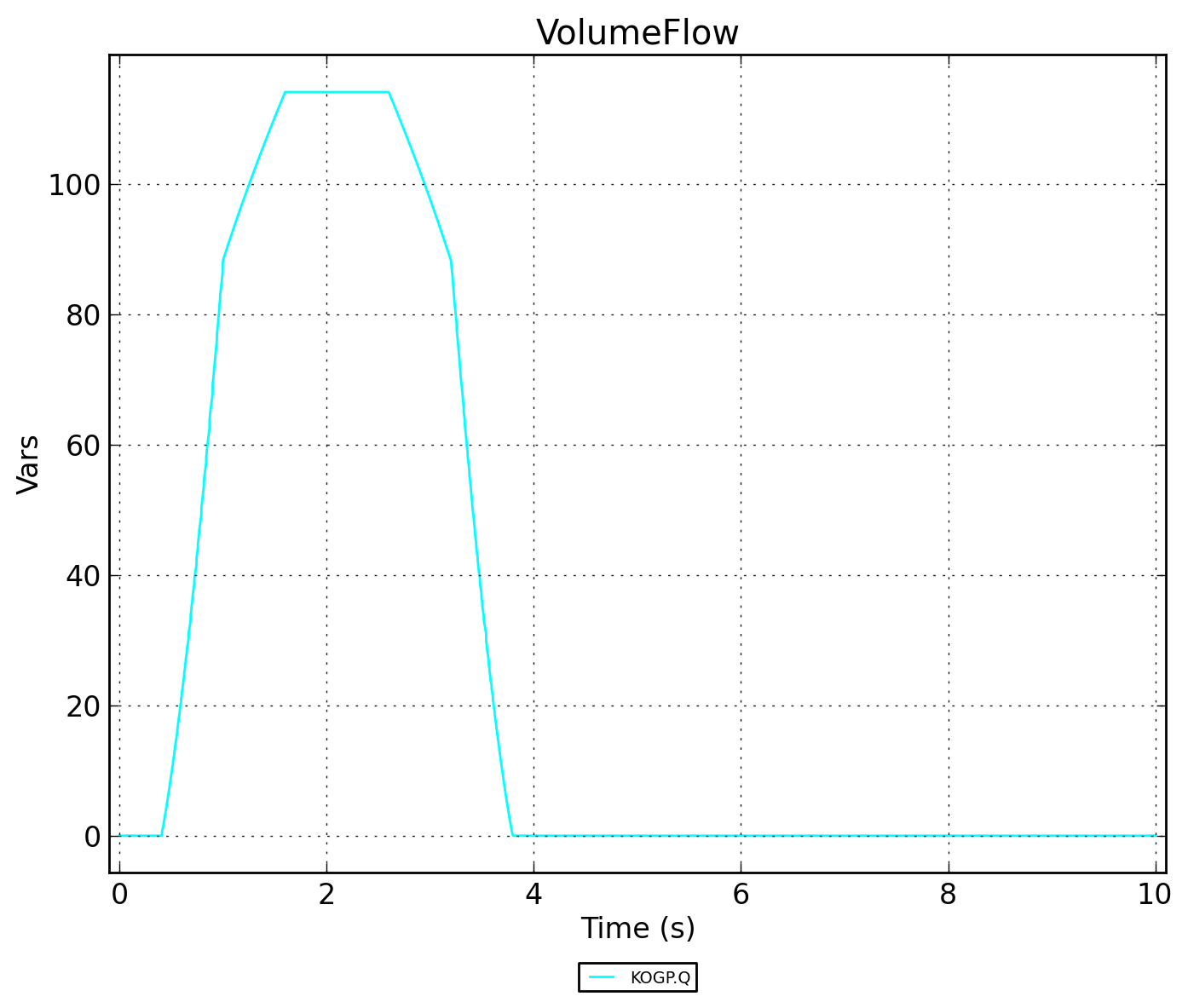

Рисунок 2 - KOGP.VolumeFlow

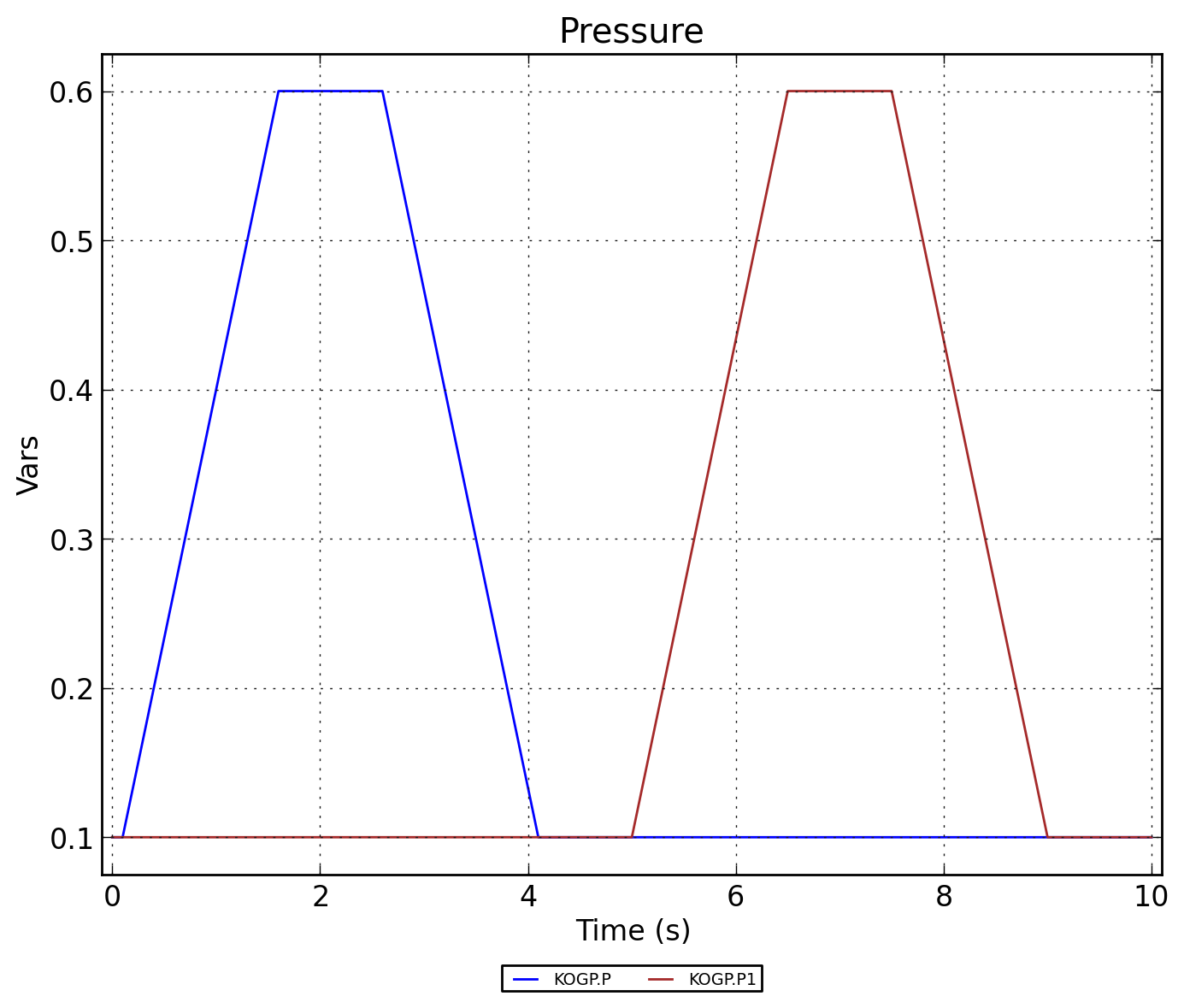

Рисунок 3 - KOGP.Pressure

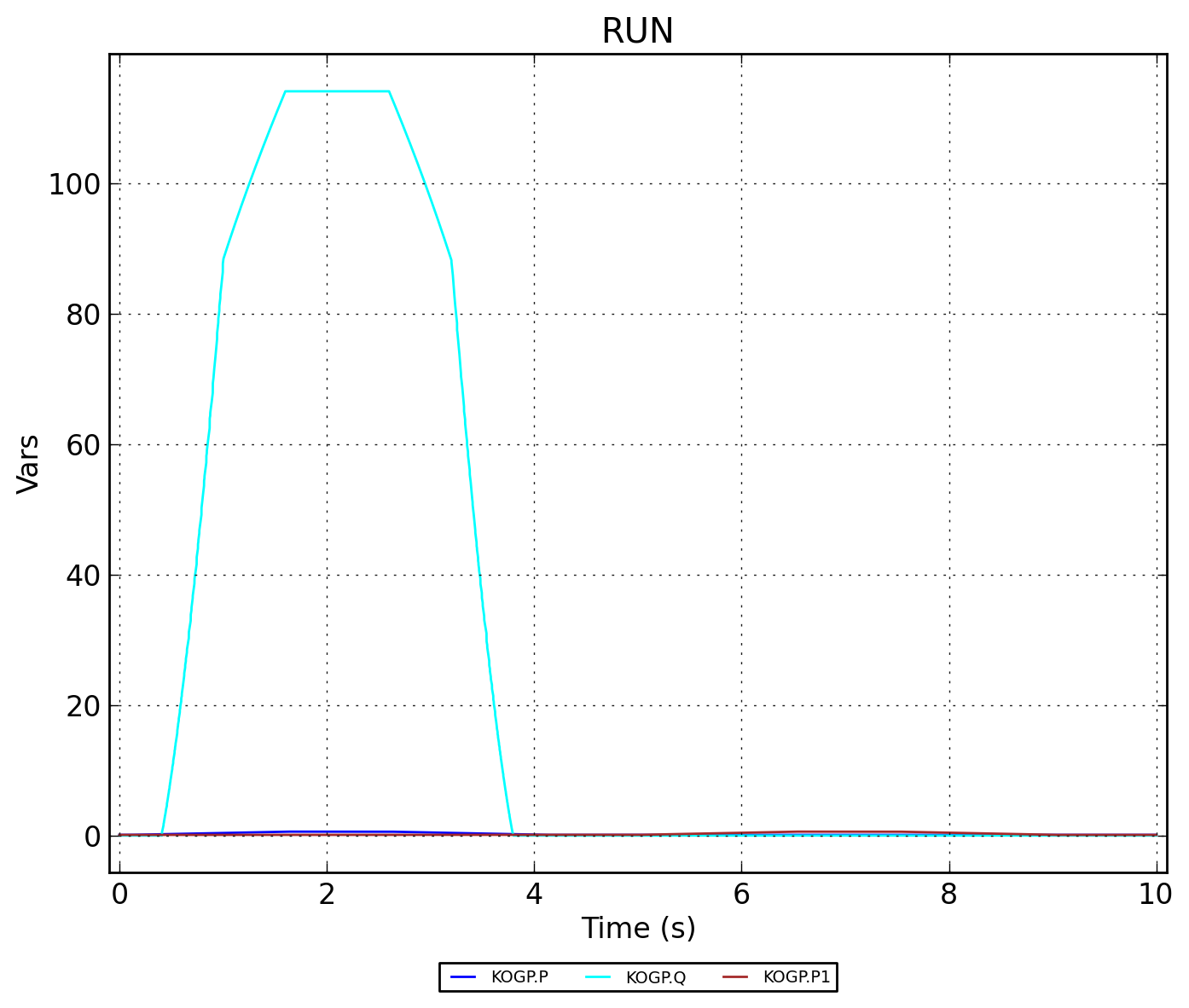

Рисунок 4 - KOGP.RUN
