Модель: HR1TEO

Библиотека: Hydro

Имя на уровне решателя: HR1TEO

Аннотация: Модель учета потерь в диафрагме

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	portA	DOF1	Гидравлический порт А
2	portB	DOF1	Гидравлический порт В

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
2	Da	base.real	Диаметр узкого сечения мембраны, м	0.01
3	Db	base.real	Диаметр широкого сечения до мембраны, м	0.1
4	Fluid	base.Fluid	Объект жидкости	Fluid
5	eps	base.real	Абсолютная шероховатость мембраны	0.03
6	l	base.real	Ширина мембраны, м	0.001

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HR1TEO
Модуль тестируемого компонента	Hydro
Дата тестирования	Wed Mar 25 16:21:49 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект HR1TEO - Модель учета потерь в диафрагме

Тест: Проверка значения массового расхода при перепаде давления от 0 до 0.2 МПа.

Модель учета потерь в диафрагме, HR1TEO

Dm=0.01 - Гидравлический диаметр узкого сечения мембраны, м
Dp=0.02 - Гидравлический диаметр трубопровода, м
Lm=0.01 - Ширина узкого сечения мембраны, м
Lp=0.02 - Длина трубопровода с учетом ширины мембраны, м
eps_p=0 - Абсолютная шероховатость трубопровода, м
A_lam=0 - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения в узком сечении мембраны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=oil,масло - Имя объекта свойств среды, -

Результат:

Коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 167) :
ζ = 0.5 * (1-F0/F1)^{0.75} + (1-F0/F2)^2 + τ * (1 - F0/F1)^{0.375} * (1-F0/F2).
ζ = 0,965

Qv  = 68,169 л/мин.

Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

. figure:: ../../_tests/Hydro/.temp/HR1TEO.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

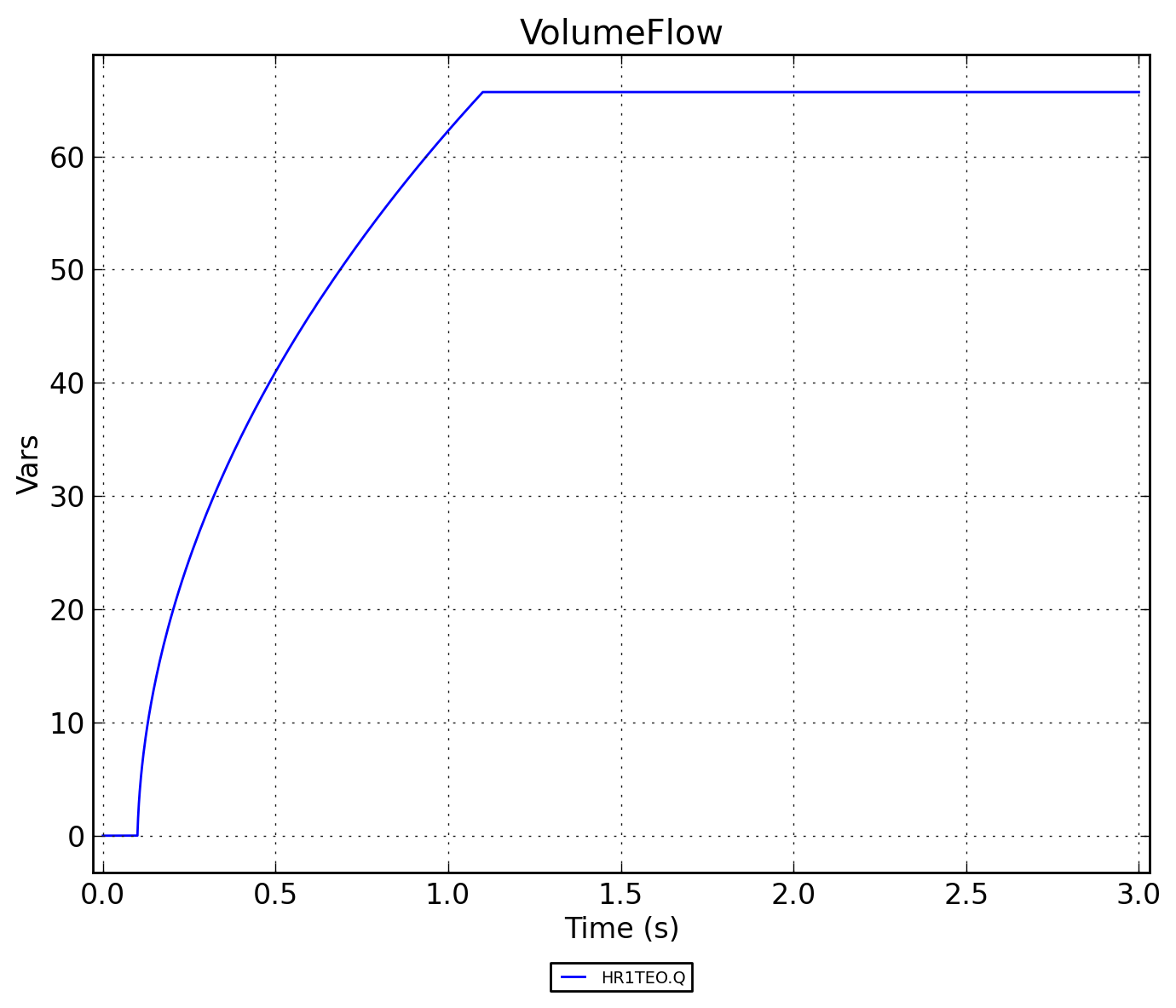

Рисунок 2 - HR1TEO.VolumeFlow

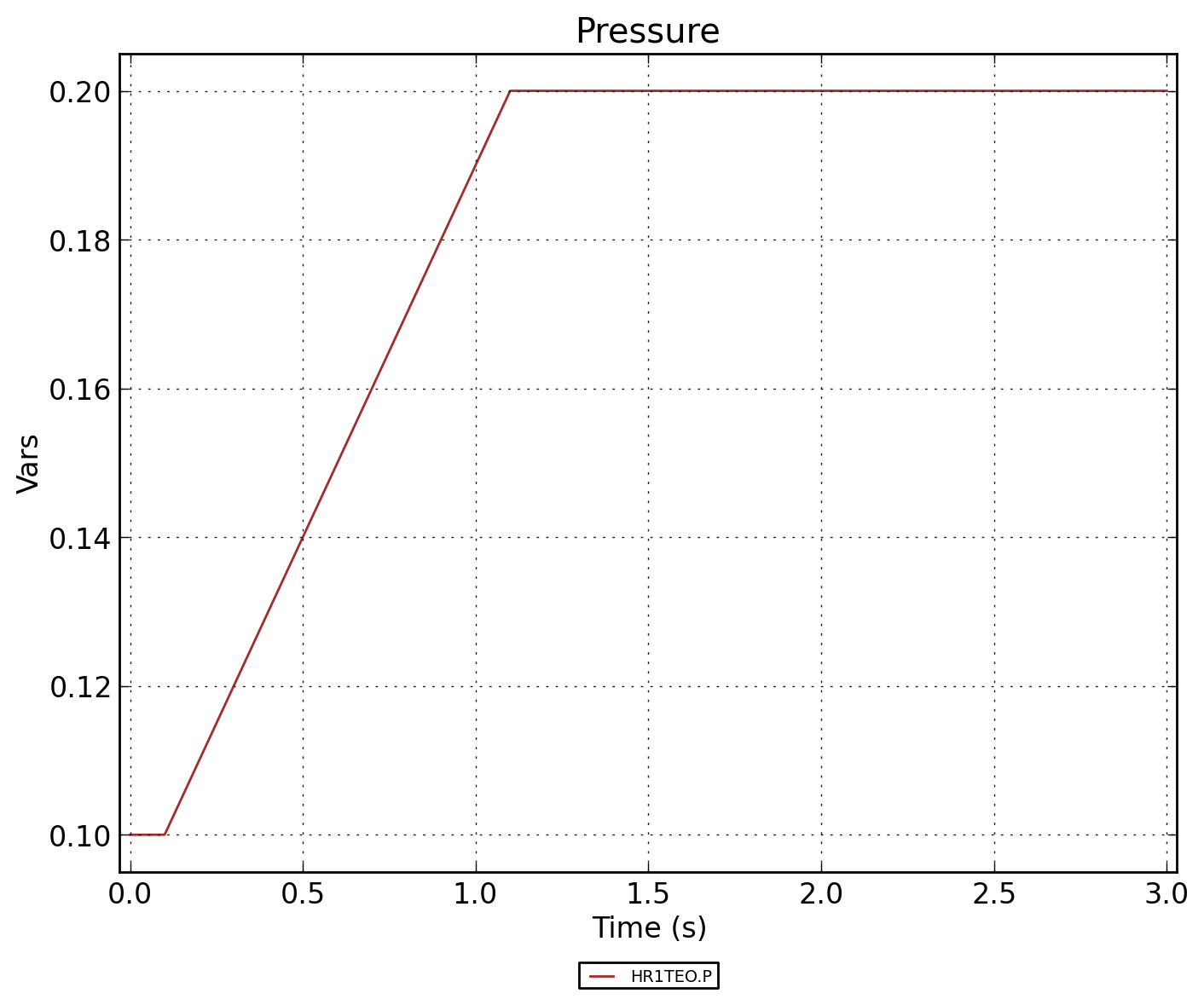

Рисунок 3 - HR1TEO.Pressure

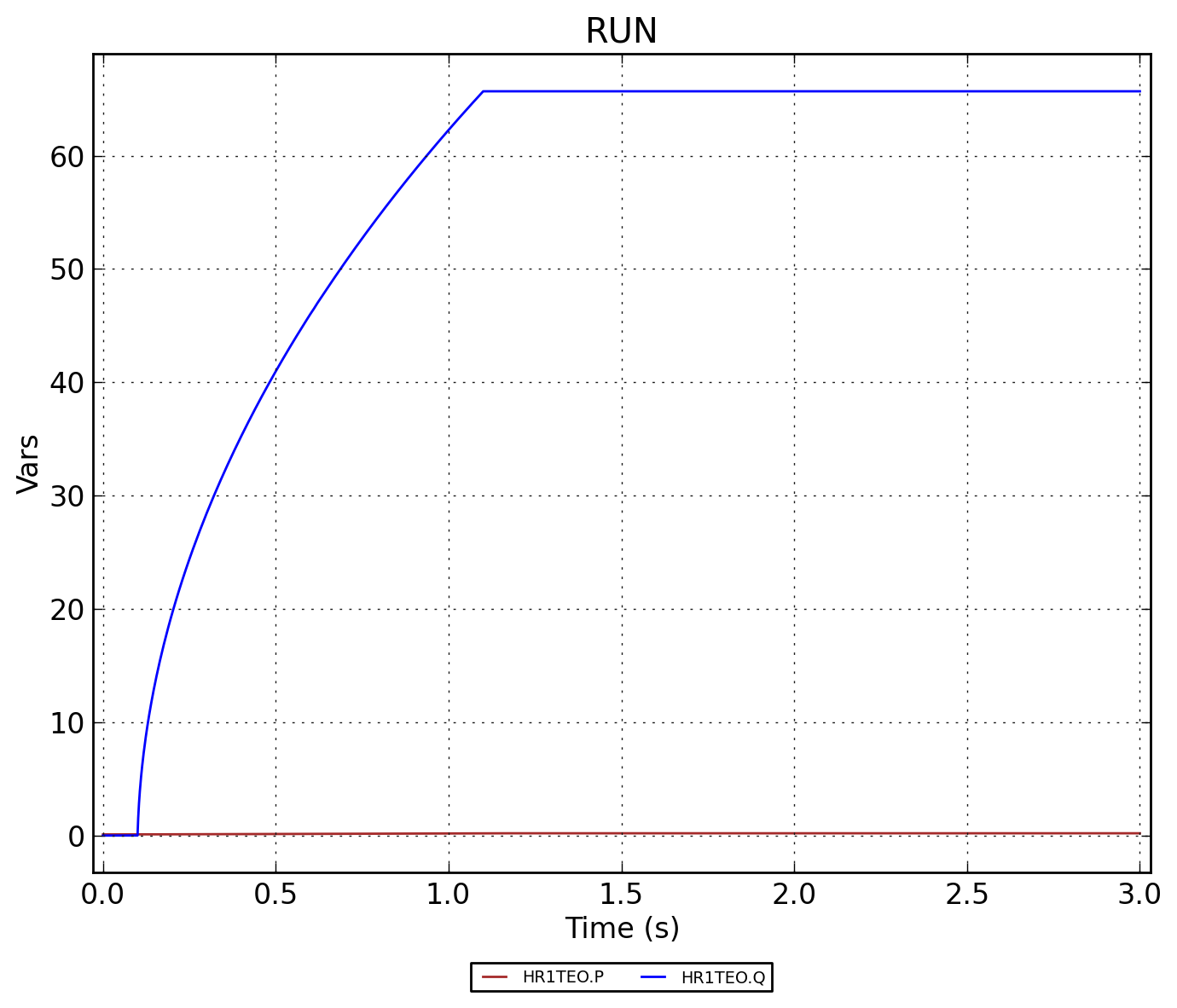

Рисунок 4 - HR1TEO.RUN
