Объект: Fluid

Библиотека: Hydro

Имя на уровне решателя: Fluid

Аннотация: Свойства жидкости

Обозначение: 

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	ALF	base.real	Коэффициент объемного расширения жидкости, 1/°C	7e-4
2	Choice	string	Выбор жидкости [Oil, H2O, User]	Oil
3	Density	base.real	Плотность жидкости при атмосферном давлении и температуре 20 °C, кг/м³	875
4	Elasticity	base.real	Модуль упругости жидкости при атмосферном давлении и температуре 20 °C, МПа	1.8e3
5	Kinematic Viscosity	base.real	Кинематическая вязкость жидкости при атмосферном давлении и температуре 50 °C, сСт	32
6	ME	base.real	Коэффициент пропорциональности модуля упругости жидкости от давления, 1/МПа	12
7	MNU	base.real	Пьезокоэффициент в экспоненциальной зависимости вязкости от давления, 1/МПа	0.03
8	N	base.real	Показатель политропы процесса	1.4
9	SNU	base.real	Термокоэффициент в экспоненциальной зависимости вязкости от температуры, 1/°C	0.03
10	TG	base.real	Температура жидкости, °C	40
11	VG0	base.real	Относительное газосодержание жидкости при атмосферном давлении	0.002



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

Fluid

Модуль тестируемого компонента

Hydro

Дата тестирования

Tue Mar 24 20:52:03 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель Fluid - Свойства жидкости

Тест: Проверка изменения объема газового аккумулятора при разных показателях политропы.

Свойства жидкости, Fluid_14
Choice=User - Выбор жидкости [Oil, H2O, User]
TG=40 - Температура жидкости, грС
Kinematic_Viscosity=15.8655 - Кинематическая вязкость жидкости при атмосферном давлении и температуре 50 °C, сСт
Density=989.9 - Плотность жидкости при атмосферном давлении и температуре 20 грС, кг/м³
Elasticity=1.8e3 - Модуль упругости жидкости при атмосферном давлении и температуре 20 грС, МПа
MNU=0.0 - Пьезоэффективен в экспоненциальной зависимости вязкости от давления, 1/МПа
ME=12 - Коэффициент пропорциональности модуля упругости жидкости от давления, 1/МПа
VG0=0.0 - Относительное газосодержание жидкости при атмосферном давлении
N=1.4 - Показатель политропы процесса
SNU=0.0 - Термоэффективен в экспоненциальной зависимости вязкости от давления, 1/°С
ALF=0.0 - Коэффициент объемного расширения жидкости, 1/°С

Свойства жидкости, Fluid_16
Choice=User - Выбор жидкости [Oil, H2O, User]
TG=40 - Температура жидкости, грС
Kinematic_Viscosity=15.8655 - Кинематическая вязкость жидкости при атмосферном давлении и температуре 50 °C, сСт
Density=989.9 - Плотность жидкости при атмосферном давлении и температуре 20 грС, кг/м³
Elasticity=1.8e3 - Модуль упругости жидкости при атмосферном давлении и температуре 20 грС, МПа
MNU=0.0 - Пьезоэффективен в экспоненциальной зависимости вязкости от давления, 1/МПа
ME=12 - Коэффициент пропорциональности модуля упругости жидкости от давления, 1/МПа
VG0=0.0 - Относительное газосодержание жидкости при атмосферном давлении
N=1.6 - Показатель политропы процесса
SNU=0.0 - Термоэффективен в экспоненциальной зависимости вязкости от давления, 1/°С
ALF=0.0 - Коэффициент объемного расширения жидкости, 1/°С

Результат:
Возрастающее давление на источнике  до 120000 Па  приводит к перемещению мембраны.
Баки инициализированы давлением 100000Па.
Происходит постепенное перетекание жидкости датчик объемного расхода,
который фиксирует величину перетечки.

Для показателя политропы = 1.4:
Перетекло суммарно 0.06103м3.
Уравнение адиабаты: pv^γ = const.
V_{итог}^{1.4} = 100000 * 0.5^{1.4} / 120000
V_{итог} = 0.43894 м3
Изменение объема = 0.06105 м3

Для показателя политропы = 1.6:
Перетекло суммарно 0.05388м3.
Уравнение адиабаты: pv^γ = const.
V_{итог}^{1.6} = 100000 * 0.5^{1.6} / 120000
V_{итог} = 0.44615 м3
Изменение объема = 0.053849 м3

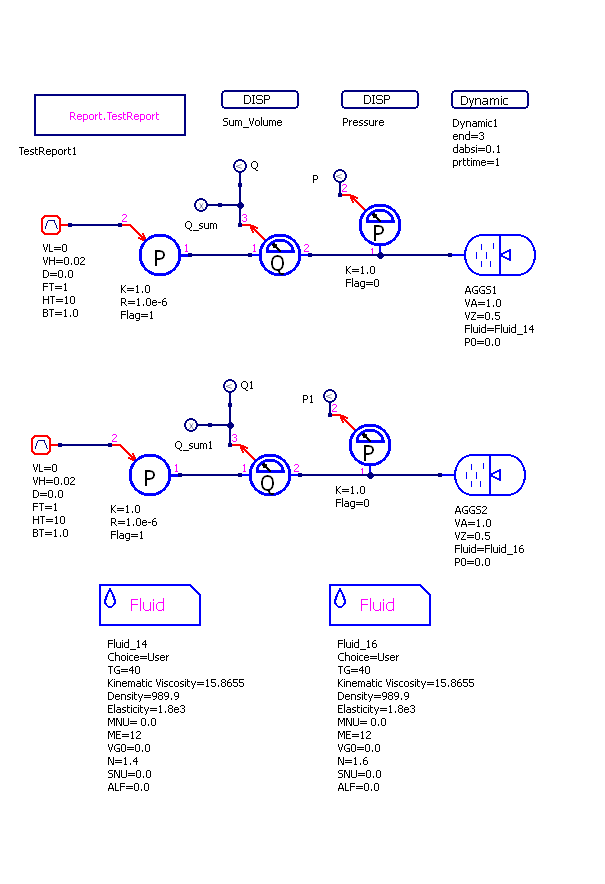

../../../../_images/Fluid.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

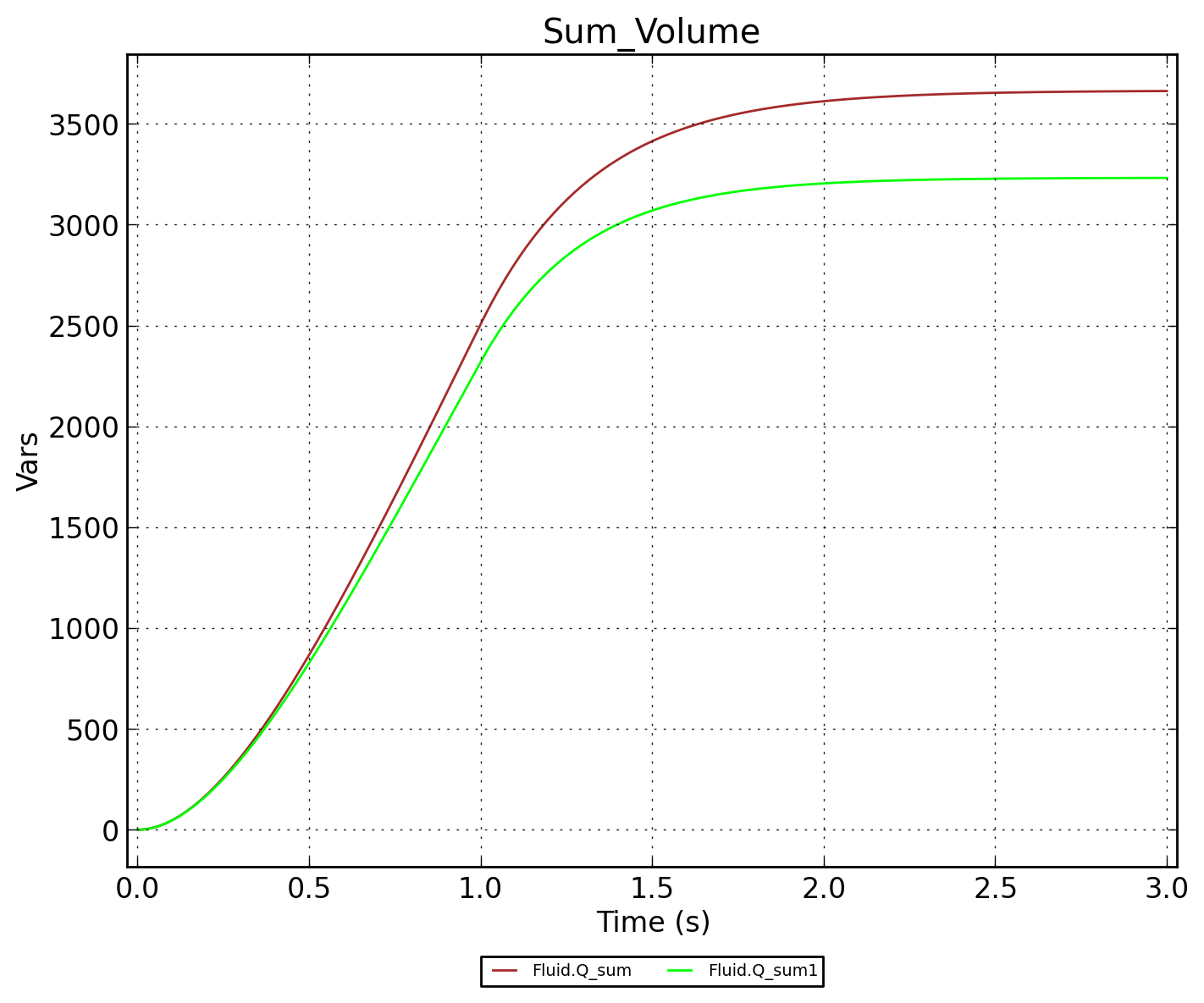

../../../../_images/Fluid.Sum_Volume.png — Рисунок 2 - Fluid.Sum_Volume

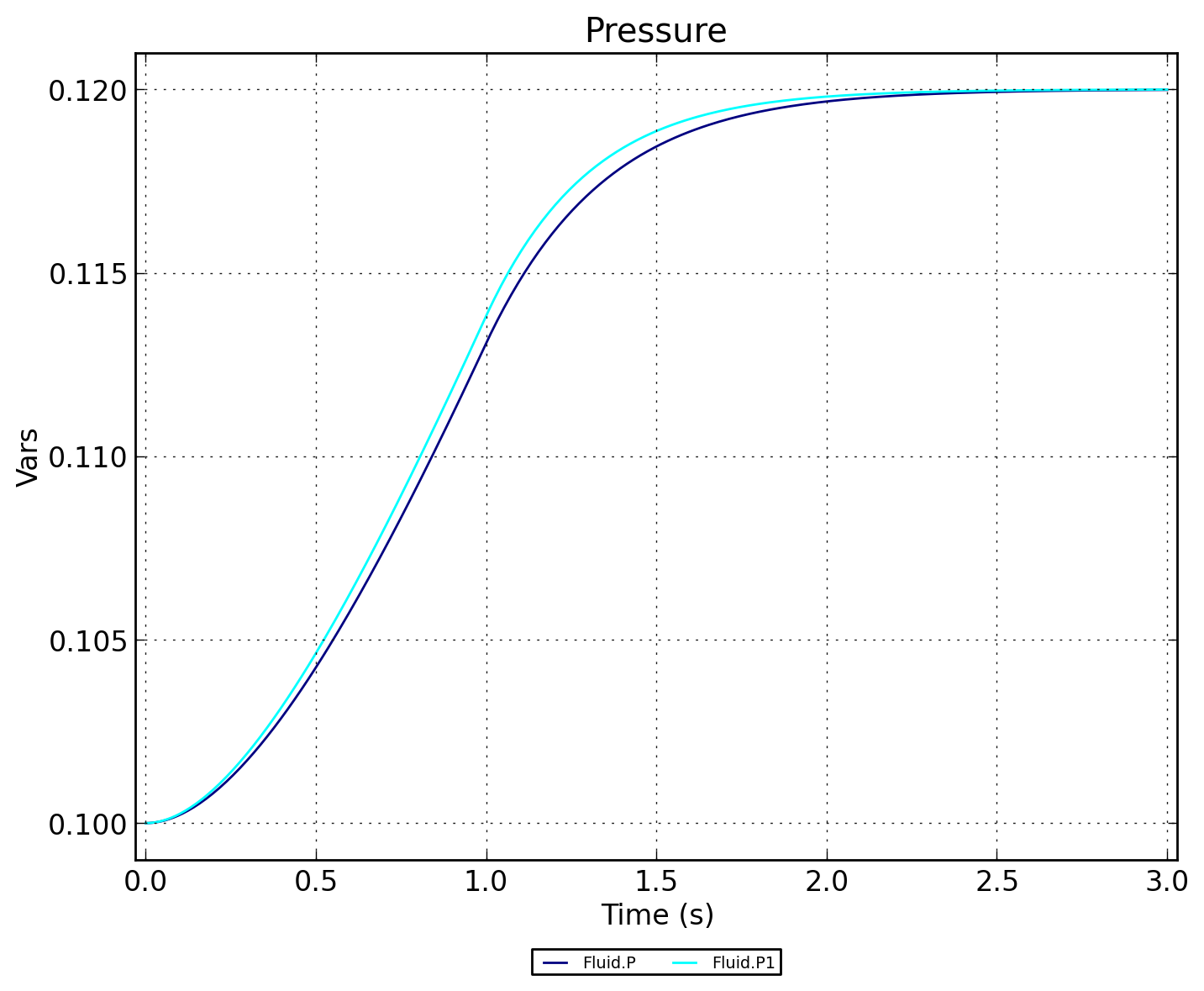

../../../../_images/Fluid.Pressure.png — Рисунок 3 - Fluid.Pressure

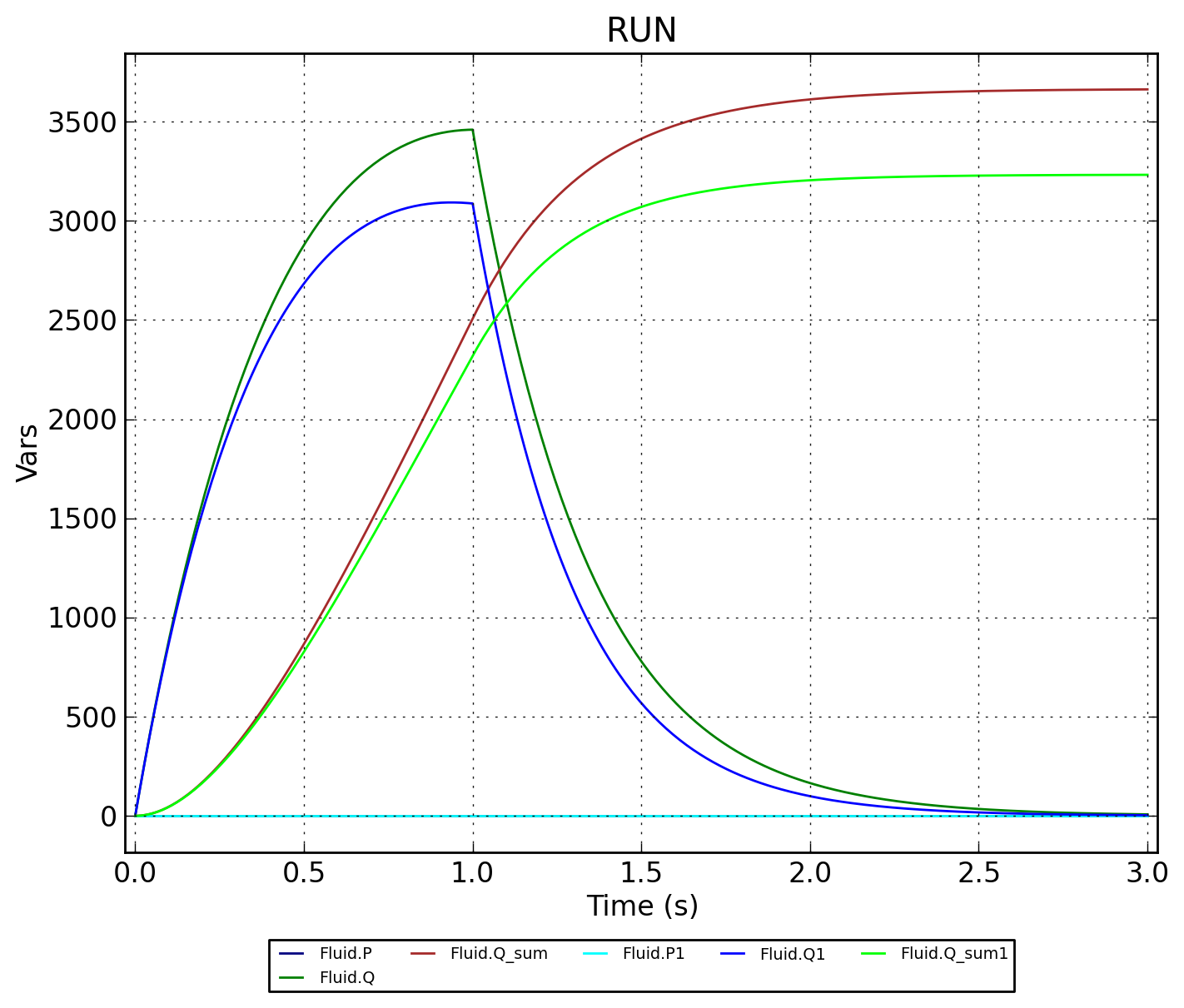

../../../../_images/Fluid.RUN.png — Рисунок 4 - Fluid.RUN
