Модель: HR1BTV

Библиотека: Hydro

Имя на уровне решателя: HR1BTV

Аннотация: Модель потерь в дисковом затворе внутри круглой или прямоугольной трубы

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	portA	DOF1	Гидравлический порт А
2	portB	DOF1	Гидравлический порт В
3	portC	DOF1	Сигнальный порт C

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
2	D	base.real	Гидравлический диаметр или ширина прохода a и высота прохода b, м	0.1
3	Fluid	base.Fluid	Объект жидкости	Fluid
4	Section_shape	base.int	Форма сечения: 0 - Круглое сечение; 1 - Прямоугольное сечение	0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HR1BTV
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 20:54:33 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель HR1BTV - Дисковый затвор

Тест: Проверка значения объемного расхода при перепаде давления от 0 до 0.1 МПа.


Дисковый затвор, HR1BTV

Section_{shape}=0 - Форма сечения: круглое сечение - 0; прямоугольное сечение - 1, -
D=0.01 - Гидравлический диаметр (D) или ширина и высота сечения (b, a), м
A_lam=0.0 - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -
Fluid=oil,масло - Имя объекта свойств среды, -
Сигнал, подаваемый на порт крана = const = 30

Результат:
Идельчик (3-е издание, страница 452)  в трубе круглого сечения для угла 30 градусов

Qv=32.2 л/мин

Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

. figure:: ../../_tests/Hydro/.temp/HR1BTV.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

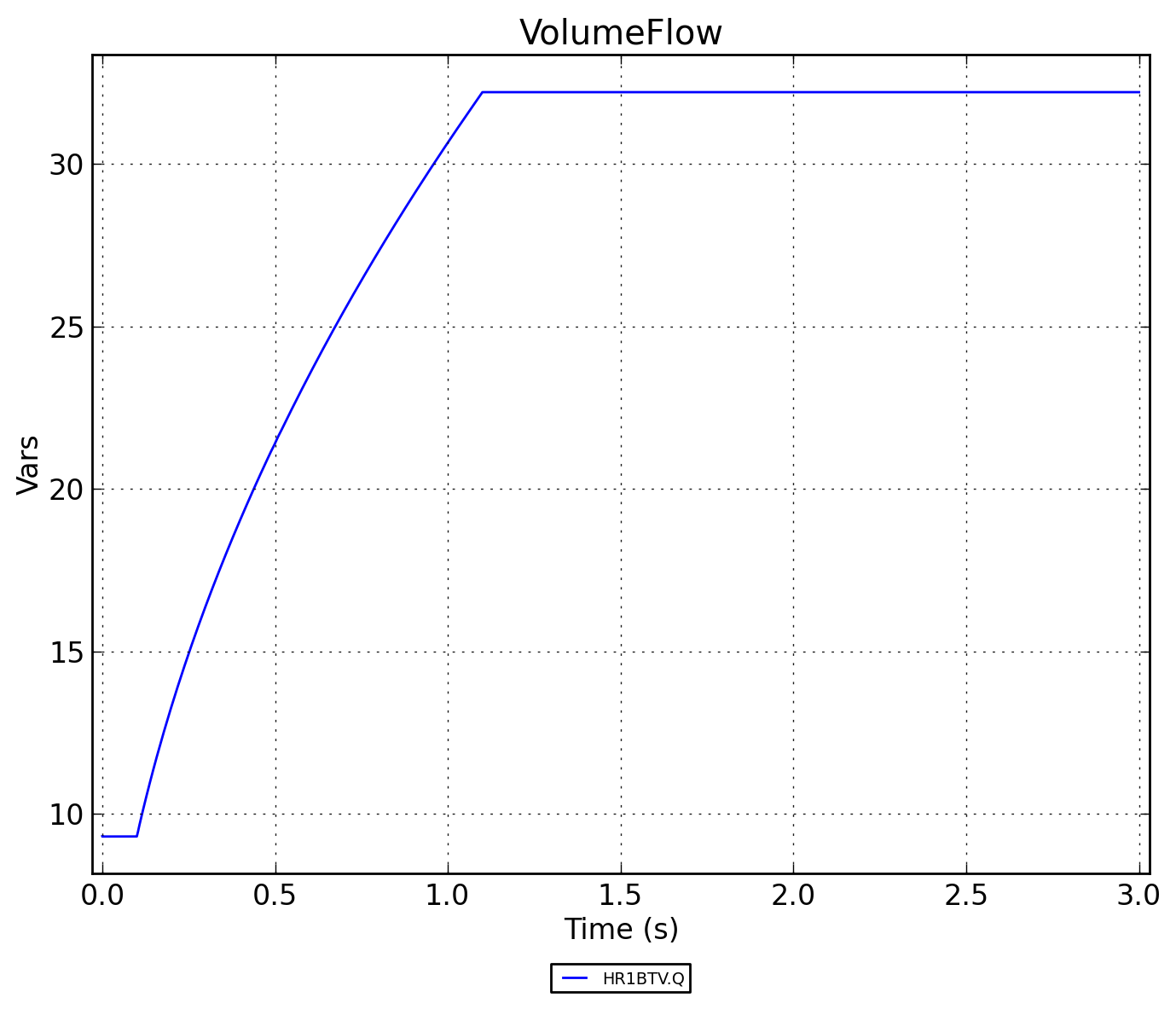

Рисунок 2 - HR1BTV.VolumeFlow

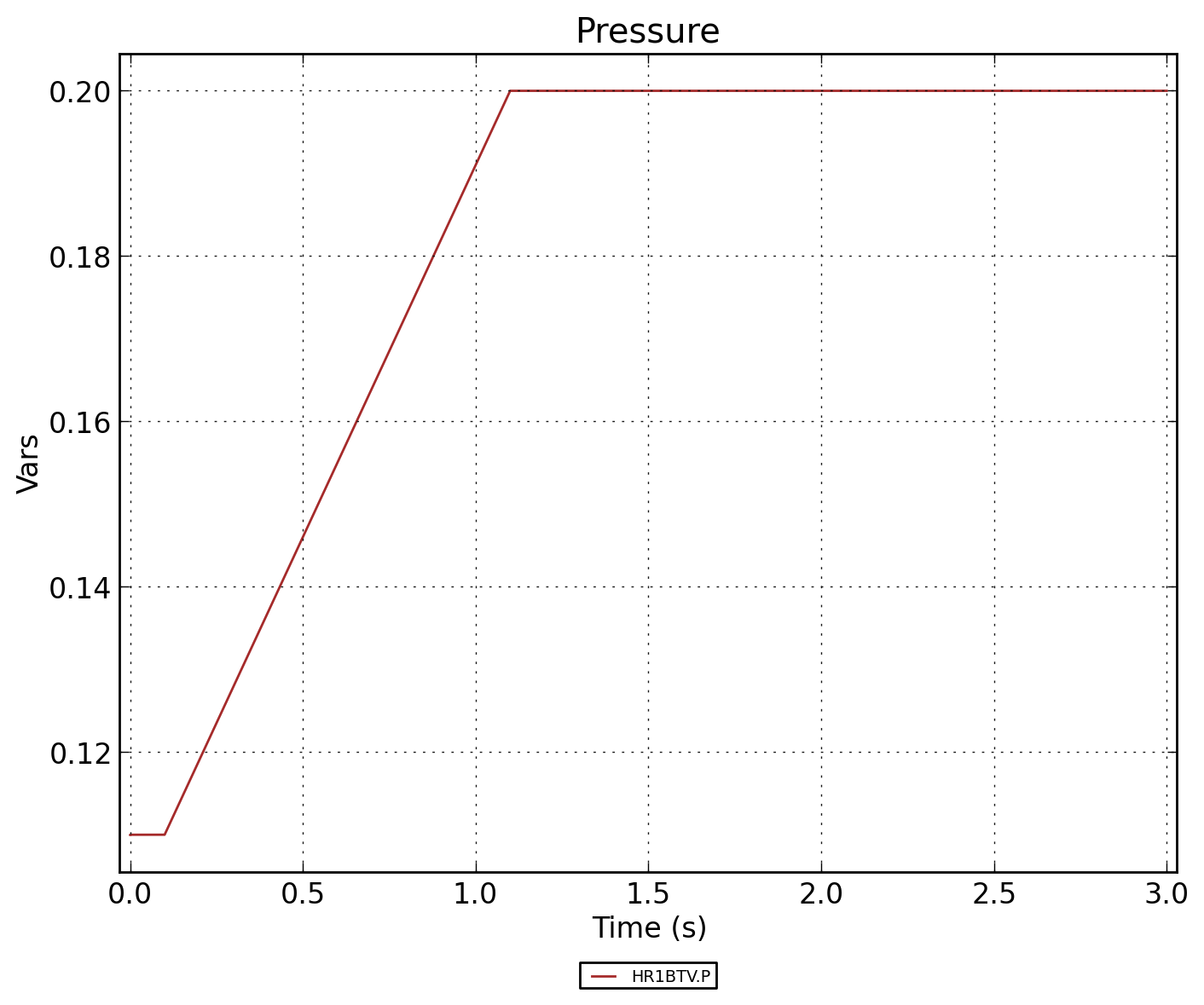

Рисунок 3 - HR1BTV.Pressure

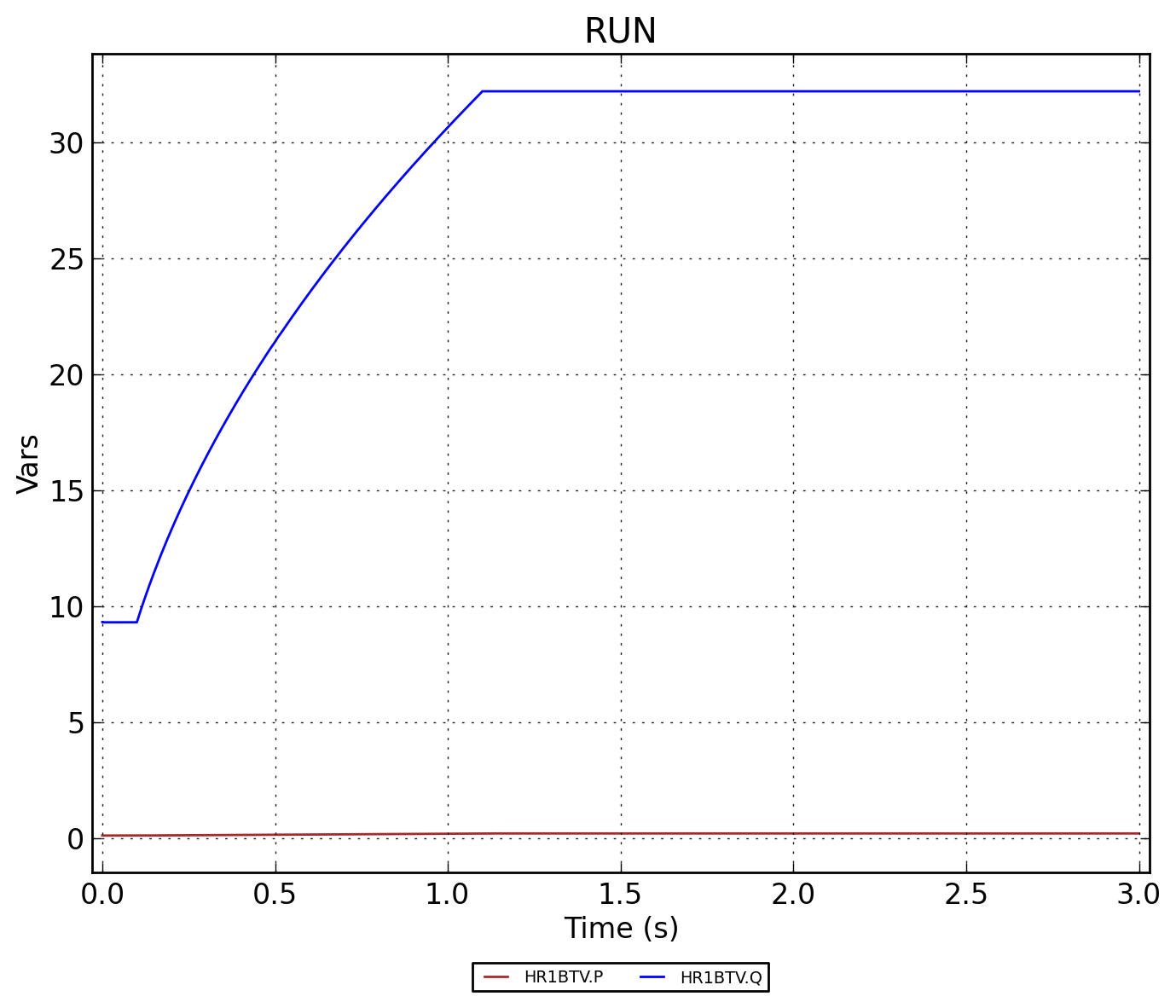

Рисунок 4 - HR1BTV.RUN
