Модель: SPG

Библиотека: Hydro

Имя на уровне решателя: SPG

Аннотация: Источник постоянного давления

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт источника давления

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Flag	base.real	Режим вывода (0 - абсолютное давление, 1 - относительное давление (относительно 1 Бар))	1
2	P	base.real	Давление, МПа	0.0
3	R	base.real	Внутреннее гидравлическое сопротивление	1.0e-6

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	SPG
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:09:00 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель SPG - Источник постоянного давления

Тест: Проверка источника постоянного давления
Источник постоянного давления, SPG

P=0.3 - Давление, МПа
R = 1.0e-6 - Внутреннее гидравлическое сопротивление
Flag=0 - Режим вывода (0 - абсолютное давление, 1 - относительное давление (относительно 1 Бар))

Результат:
Датчик регистрирует абсолютное давление на емкости,
поддерживающееся источником постоянного давления.

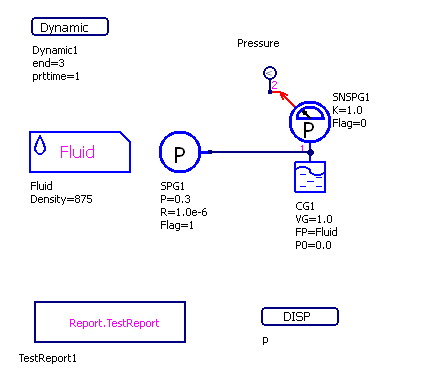

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

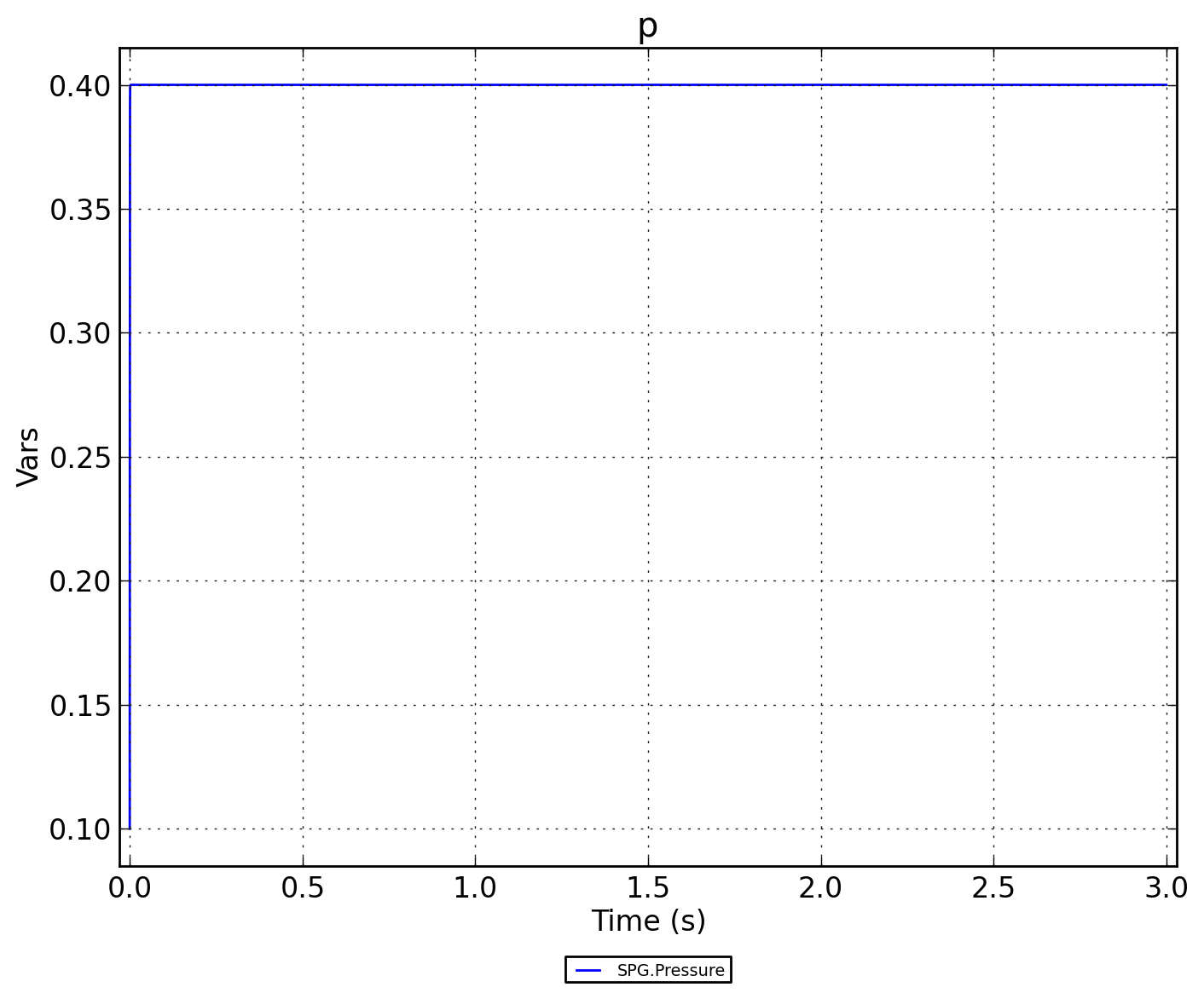

Рисунок 2 - SPG.p

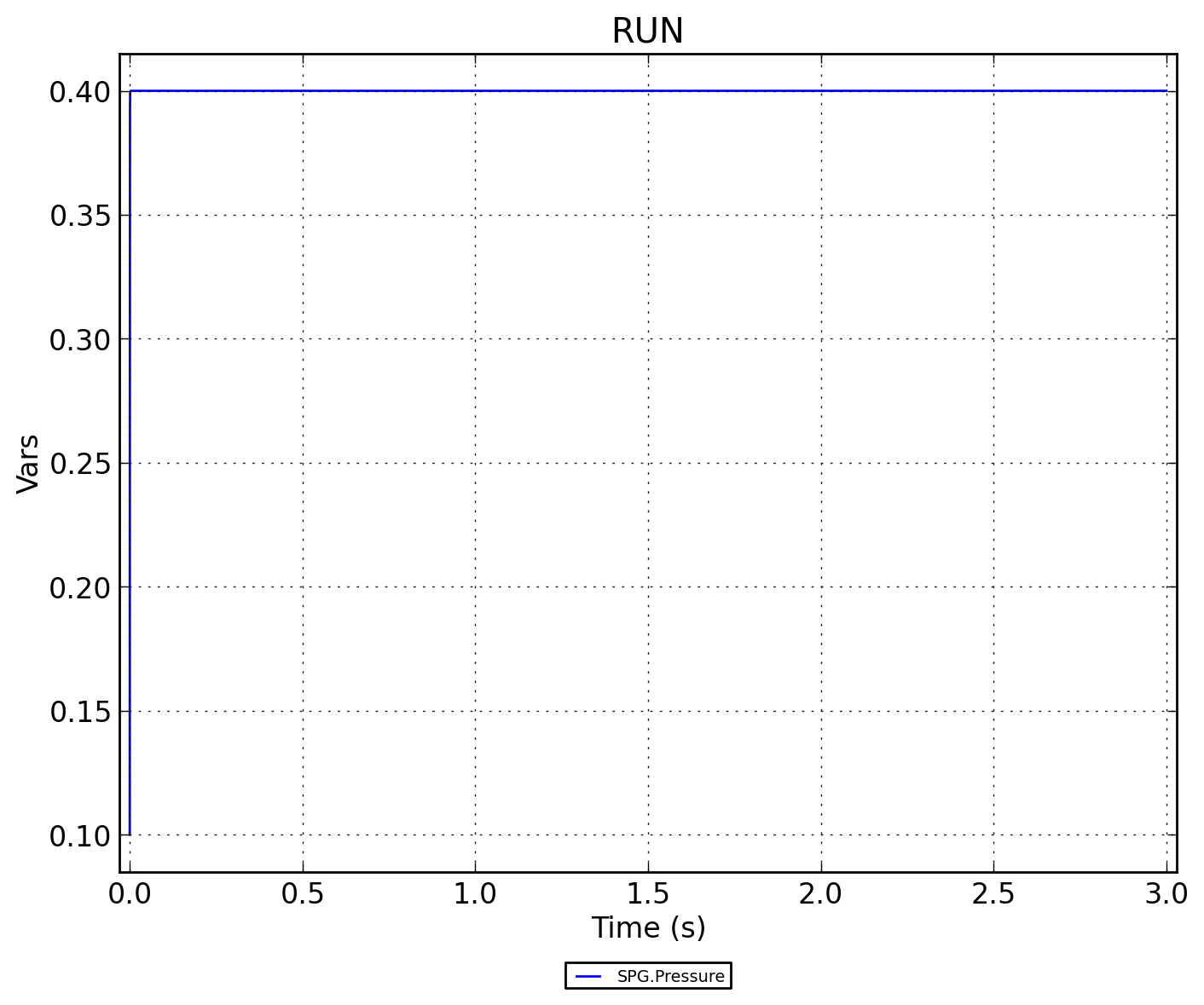

Рисунок 3 - SPG.RUN
