Модель: HR1VIO

Библиотека: Hydro

Имя на уровне решателя: HR1VIO

Аннотация: Вход-выход в трубу постоянного поперечного сечения

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	portA	base.DOF1	Гидравлический порт A
2	portB	base.DOF1	Гидравлический порт B

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
2	D	base.real	Гидравлический диаметр, м	0.1
3	FP	base.Fluid	Свойства жидкости	Fluid
4	P0	base.real	Начальное давление, MPa	0.1
5	W_undisturbed	base.real	Скорость невозмущенного потока на выходе, м/с	0.0
6	a	base.real	Толщина стенки трубопровода или угол вход/выход, м или град	0.0
7	r	base.real	Радиус скругления на входе или длина конусной части или расстояние от стенки до входа в трубу, м	0.1
8	type	base.int	Вход в прямую трубу постоянного поперечного сечения (D, r, a);1. Вход трубу которая заделана заподлицо под углом с отсутствием проходящего потока (D, a);2. Вход в коллектор очерченный по дуге круга с торцевой стенкой (D, r);3. Вход в коллектор очерченный по дуге круга без торцевой стенки (D, r);4. Вход конический коллектор с торцевой стенкой (D, r, a);5. Вход в конический коллектор без торцевой стенки (D, r, a)	0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HR1VIO
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 20:56:02 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель HR1VIO - Вход/выход в трубу постоянного поперечного сечения

Тест: Проверка значения объемного расхода при перепаде давления от 0 до 0.1 МПа.

Вход/выход в трубу, HR1VIO

types=0 - Выбор типа входа/выхода (значение), -
D=0.05 - Гидравлический диаметр, м
r=0.015 - Радиус скругления на входе или длина конусной части или расстояние от стенки до входа в трубу, м
a=0.0002 - Толщина стенки трубопровода или угол вход/выход, м или град
W_undisturbed=0.0 - Скорость невозмущенного потока на выходе, м/с
A_{lam}=0 - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -
P0=0 - Начальное давление, МПа

Fluid=Fluid ,масло - Имя объекта свойств среды, -

Результат:
Коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 122) для a / D = 0.004 и r / D = 0.1:

Qv=1620.2388л/мин

Определение ζ для других типов входа/выхода определяется таблицами и формулами на страницах Идельчик (3-е издание, с. 122-129, 511).

. figure:: ../../_tests/Hydro/.temp/HR1VIO.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

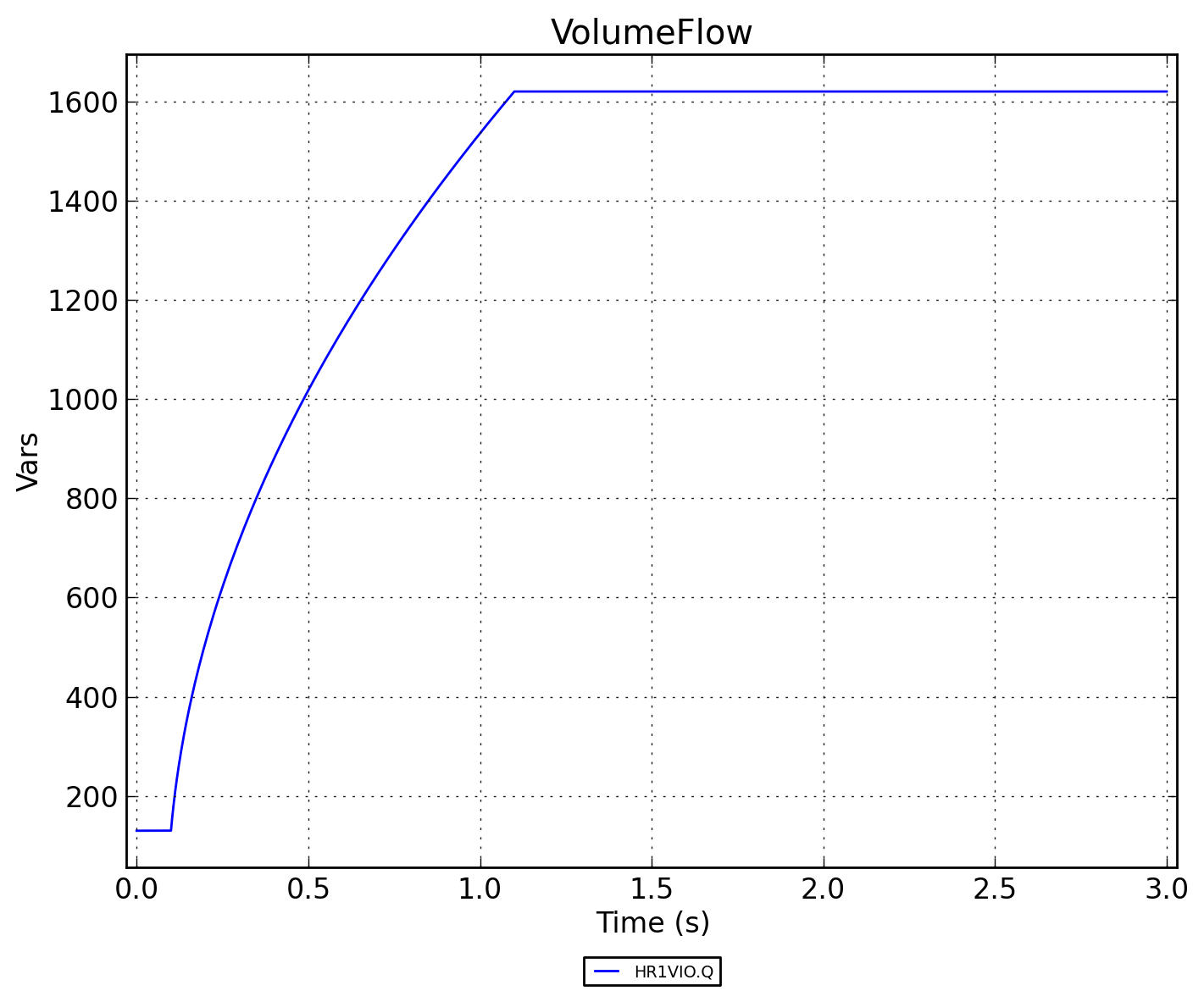

Рисунок 2 - HR1VIO.VolumeFlow

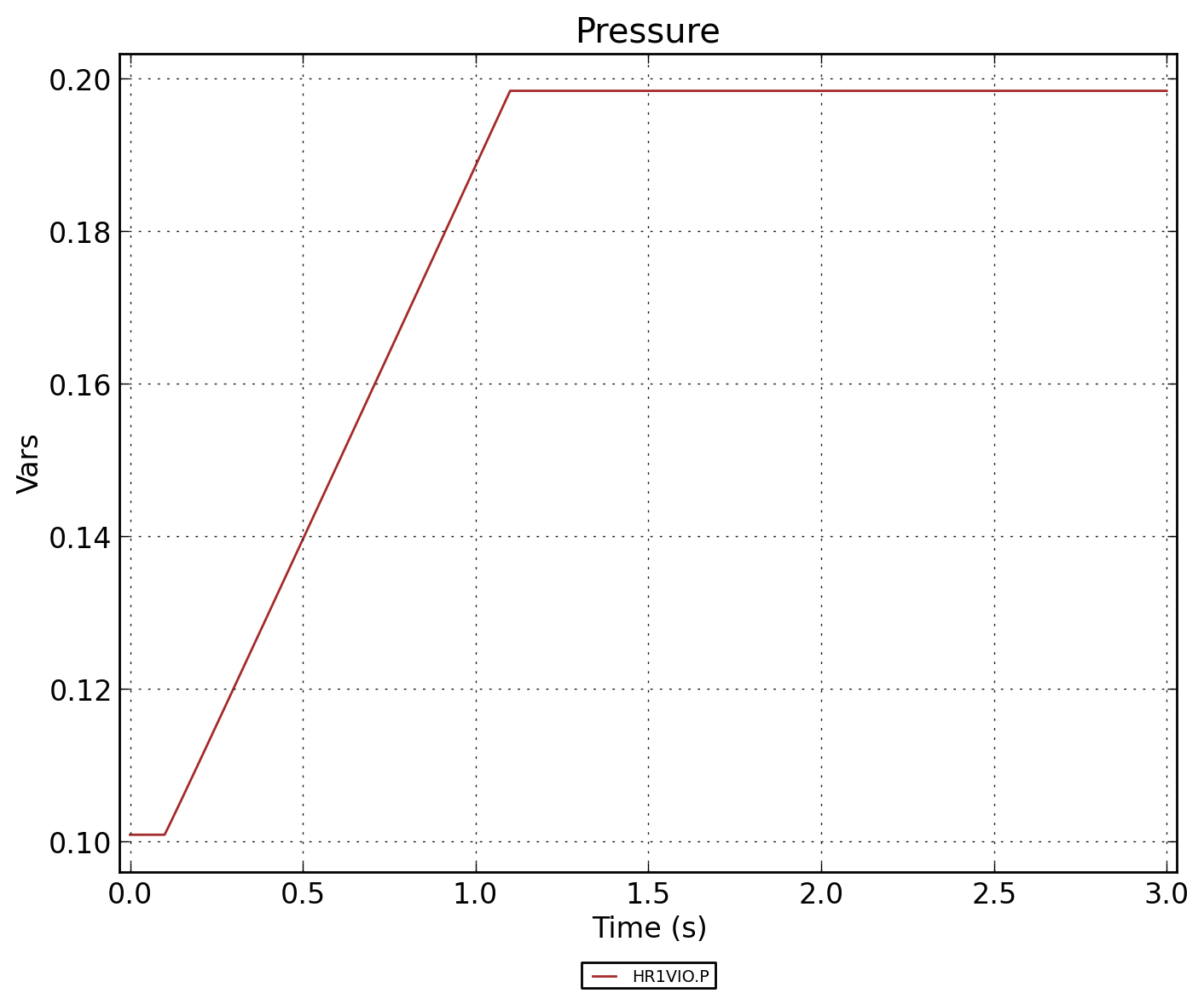

Рисунок 3 - HR1VIO.Pressure

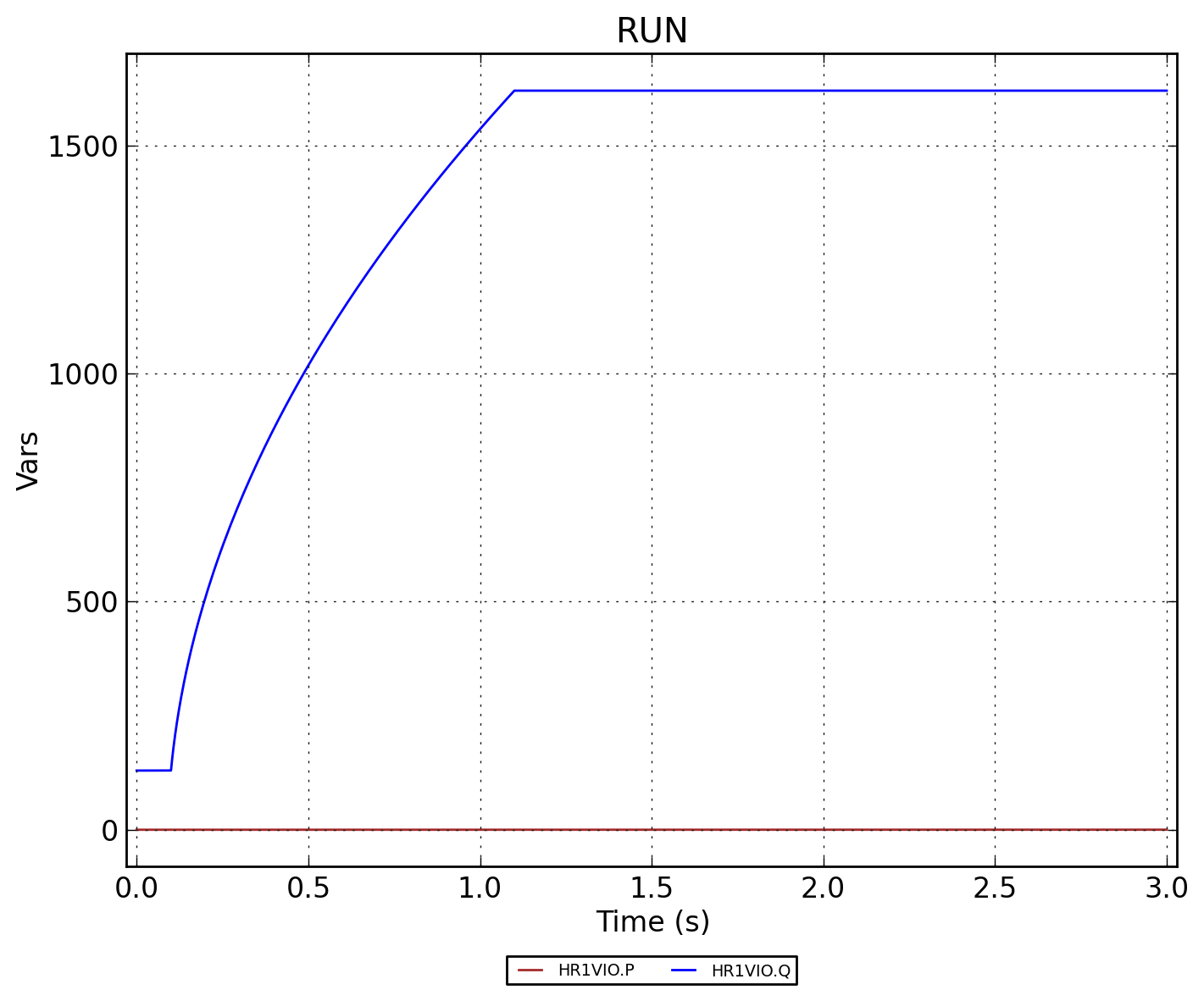

Рисунок 4 - HR1VIO.RUN
