Модель: HR01GR

Библиотека: Hydro

Имя на уровне решателя: HR01GR

Аннотация: Компонент моделирует потери в решетке

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	portA	DOF1	Гидравлический порт А
2	portB	DOF1	Гидравлический порт В

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
2	F0	base.real	Площадь живого сечения, м2	0.05
3	F1	base.real	Площадь полного сечения , м2	0.1
4	Fluid	base.Fluid	Объект жидкости	Fluid
5	P0	base.real	Начальное давление, MPa	0.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HR01GR
Модуль тестируемого компонента	Hydro
Дата тестирования	Wed Mar 25 16:20:46 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель HR01GR - Компонент моделирует потери в решетке

Тест: Проверка значения объемного расхода при перепаде давления от 0 до 0.1 МПа.


Решетка, HR01GR

Fcs=0.01 - Площадь живого сечения, м2
Ftcs=0.02 - Площадь полного сечения, м2
A_lam=0.0 - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -
P0=0 - Начальное давление, МПа
Fluid=Fluid, масло - Имя объекта свойств среды, -

Результат:
Коэффициент ζ из справочника по
гидравлическим сопротивлениям Идельчик (3-е издание, страница 408)
для Ftcs / Fcs = 0.5: ζ = 4.37:
Qv= 4070 л/мин

Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

. figure:: ../../_tests/Hydro/.temp/HR01GR.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

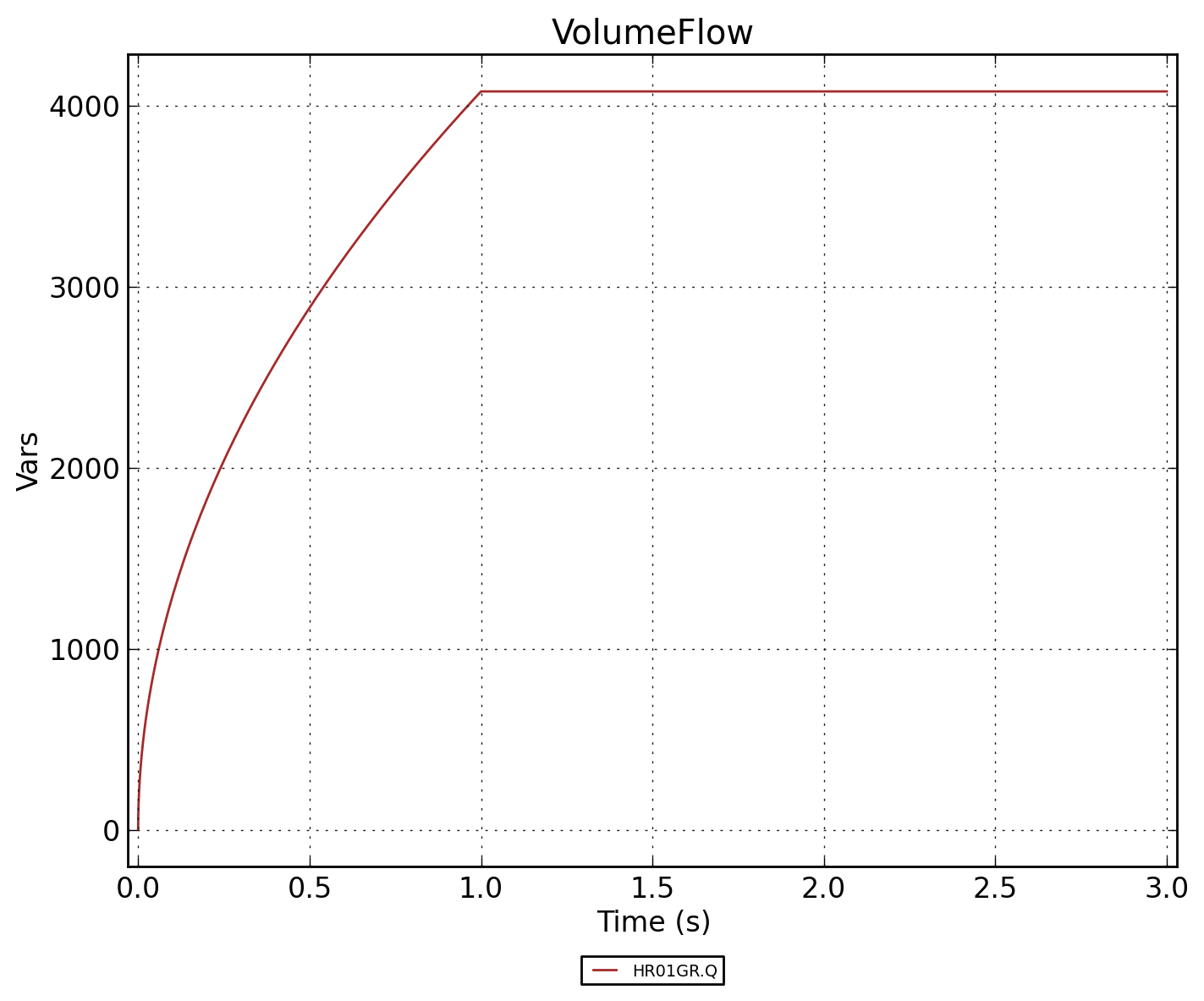

Рисунок 2 - HR01GR.VolumeFlow

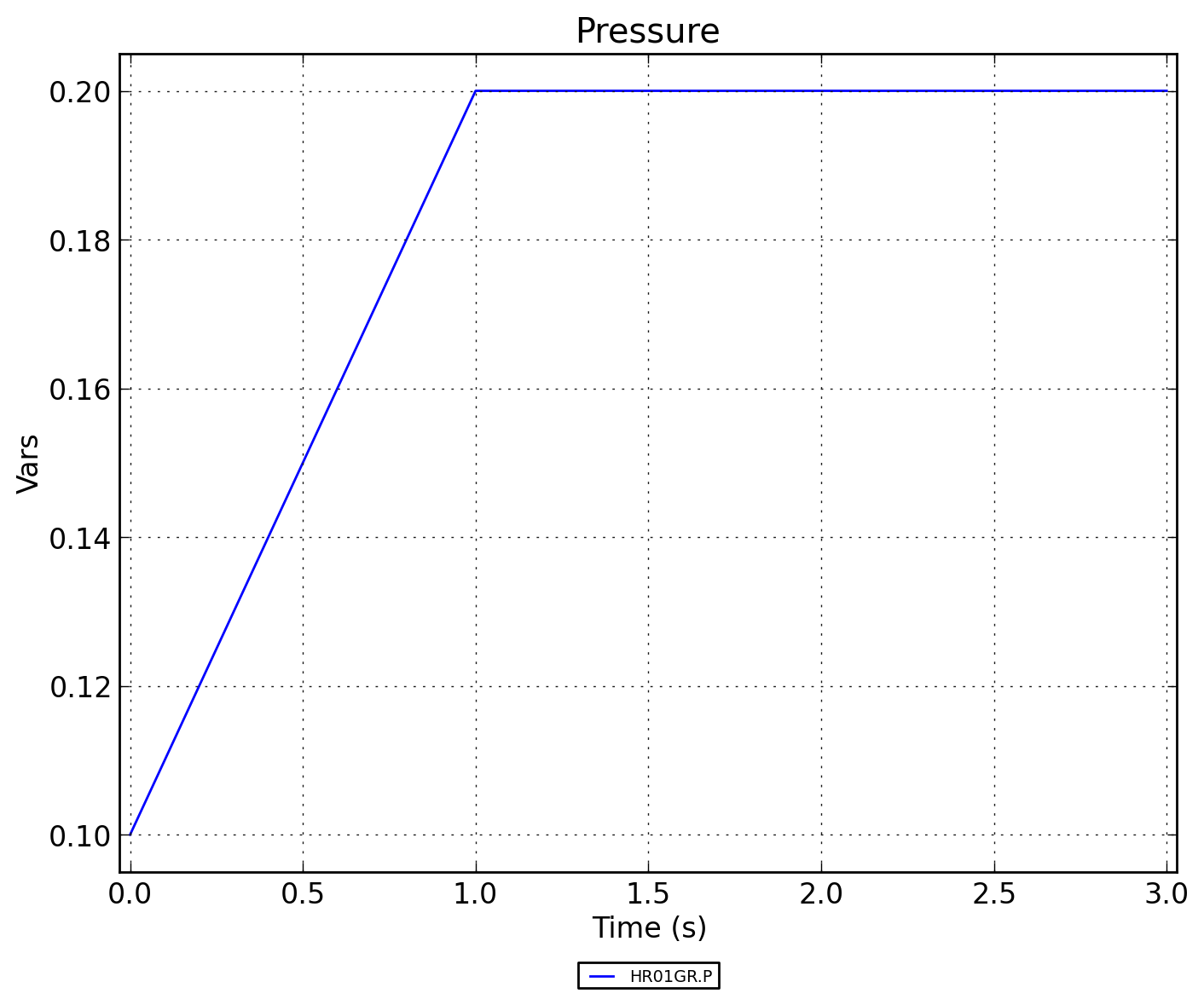

Рисунок 3 - HR01GR.Pressure

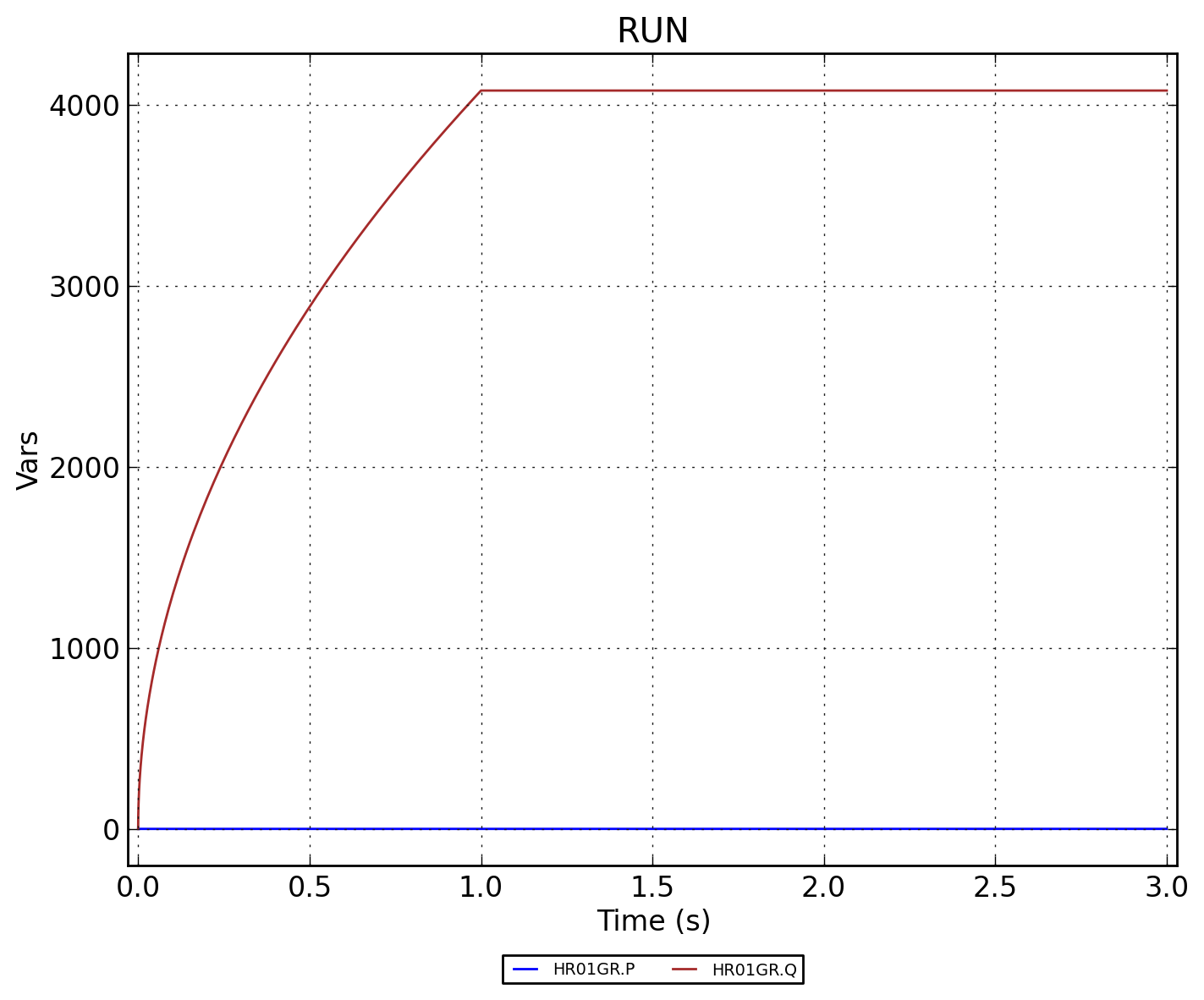

Рисунок 4 - HR01GR.RUN
