Модель: HR1SUE

Библиотека: Hydro

Имя на уровне решателя: HR1SUE

Аннотация: Модель резкого расширения (сужения) гидроканала

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	portA	DOF1	Гидравлический порт А
2	portB	DOF1	Гидравлический порт В

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
2	Da	base.real	Гидравлический диаметр на порту А, м	0.01
3	Db	base.real	Гидравлический диаметр на порту В, м	0.1
4	Fluid	base.Fluid	Объект жидкости
5	P0	base.real	Начальное давление, МПа	0.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HR1SUE
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 20:55:48 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель HR1SUE - Внезапное сужение/расширение канала

Тест: Проверка значения объемного расхода при перепаде давления от 0 до 0.1 МПа.

Внезапное сужение, HR1SUE

Ds=0.01 - Диаметр узкого сечения (Port1), м
Db=0.03 - Диаметр большого сечения (Port2), м
A_lam=0.0 - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -
P0=0 - Начальное давление, МПа

Fluid=Fluid, масло - Имя объекта свойств среды, -

Результат:
Сопротивление по длине отсутствует.
Коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 166) для отношения площадей F_{b} / F_{s} = 0.4

Qv=80.9592 л/мин

Определение ζ для объекта HR1SUE в режиме внезапного расширения по таблице Идельчик (3-е издание, страницы 158-159).
Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

. figure:: ../../_tests/Hydro/.temp/HR1SUE.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

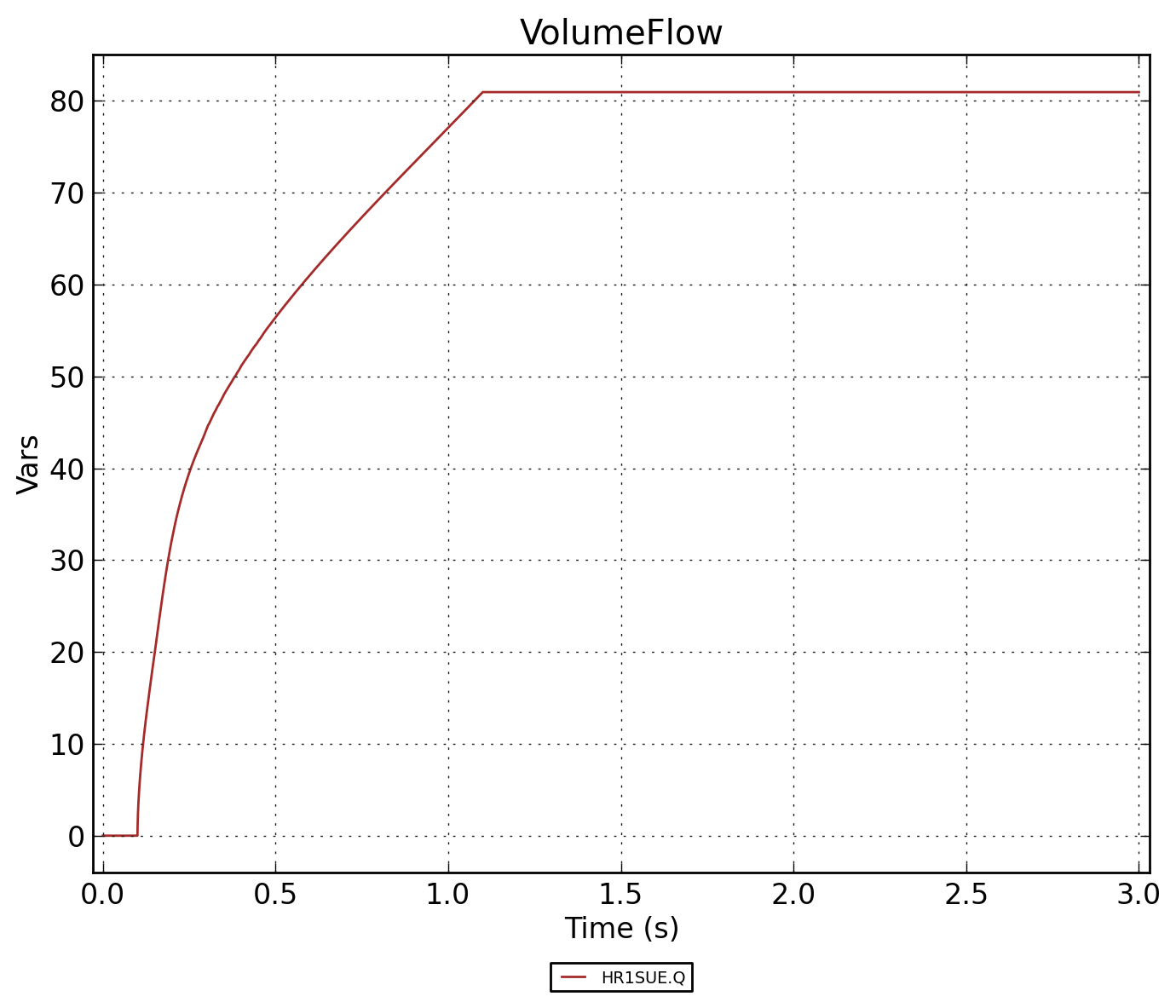

Рисунок 2 - HR1SUE.VolumeFlow

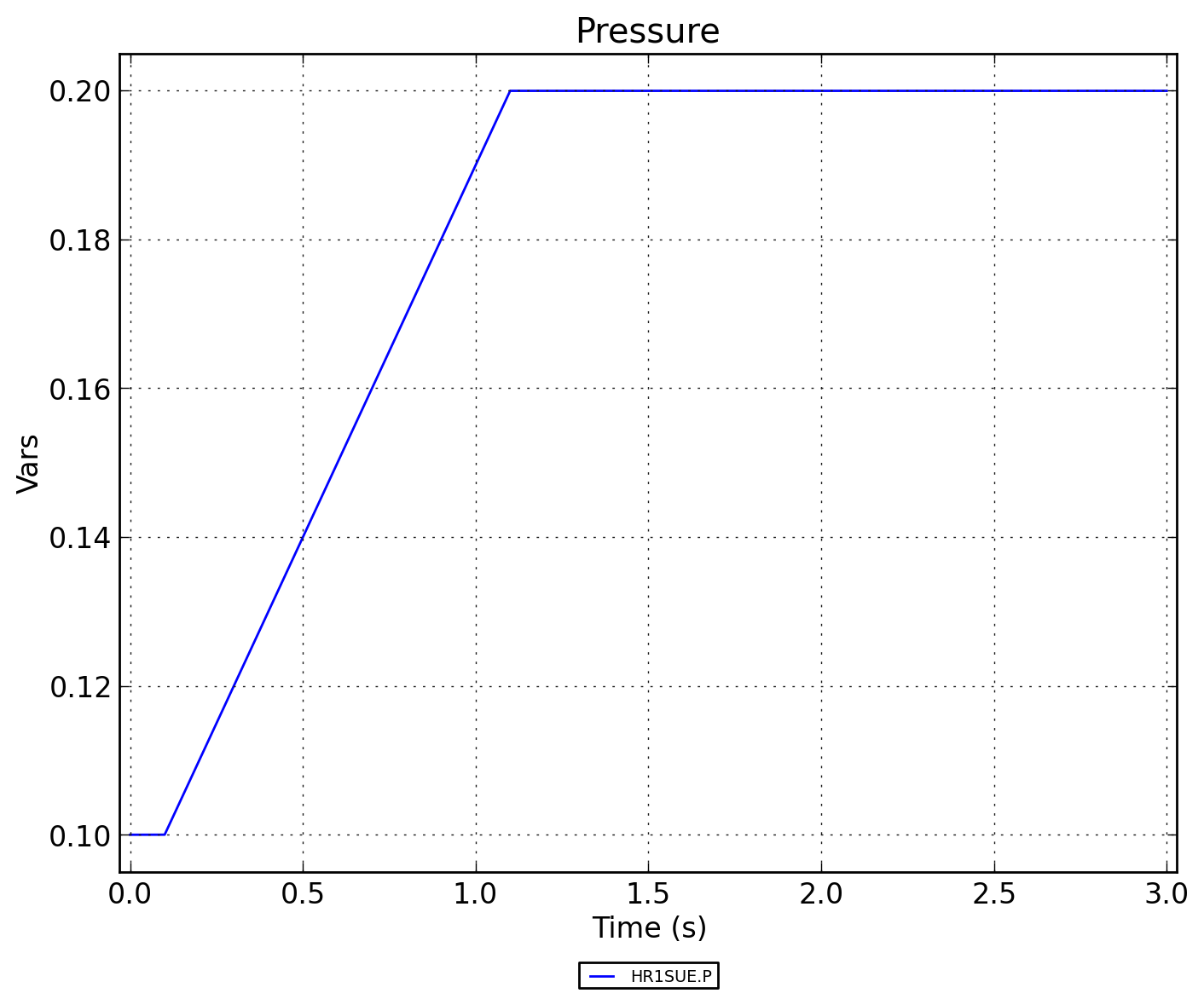

Рисунок 3 - HR1SUE.Pressure

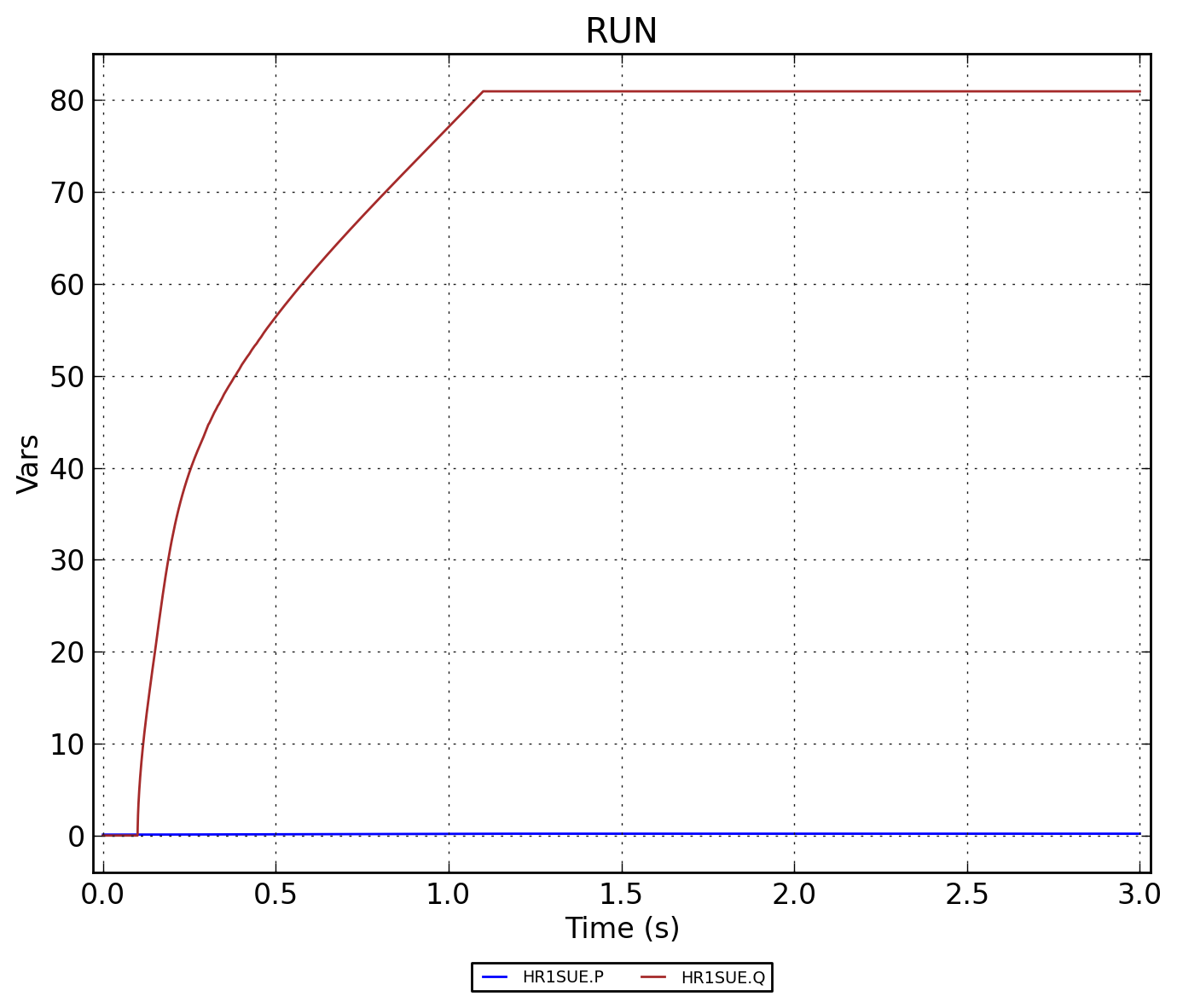

Рисунок 4 - HR1SUE.RUN
