Модель: KOGU

Библиотека: Hydro

Имя на уровне решателя: KOGU

Аннотация: Клапан обратный управляемый гидравлический (отпираемый)

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2
3	Port3	base.DOF1	Гидравлический порт магистрали управления

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Условный проход, м	0.01
2	Fluid	base.Fluid	Свойства жидкости
3	KU	base.real	Коэффициент утечек, л/(МПа·мин)	0.01
4	MDT	base.real	Коэффициент расхода в полностью открытом состоянии	0.7
5	POT	base.real	Давление начала открытия, МПа	1.0
6	PPT	base.real	Давление полного открытия, МПа	1.0

**Параметры(worklist):**
№	Название	Тип	Описание
1	work2	base.real	Постоянная коррекции
2	work3	base.real	Критический перепад давления
3	work4	base.real	Площадь проходного сечения

**Параметры(statelist):**
№	Название	Тип	Описание
1	state1	base.real	Число Рейнольдса



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

KOGU

Модуль тестируемого компонента

Hydro

Дата тестирования

Tue Mar 24 21:05:11 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель KOGU - Клапан обратный управляемый гидравлический (отпираемый)

Тест: Проверка работы клапана обратного управляемого гидравлического

Клапан обратный управляемый гидравлический (отпираемый) , KOGU

D=0.1 - Условный проход, м
POT=0.4 - Давление начала открытия, МПа
PPT=0.7 - Давление полного открытия, МПа
MDT=0.72 - Коэффициент расхода в полностью открытом состоянии
KU=0.0001 - Коэффициент утечек, л/(МПа·мин)
Fluid=Fluid - Свойства жидкости

Результат:
Воздействия на клапан источников на портах 1 и 3 одинаково. Клапан начинает
открываться, когда сумма давлений на портах 1 и 3 равна 0.4 МПа и полностью открывается,
когда сумма давлений на портах 1 и 3 равна 0.7 МПа.

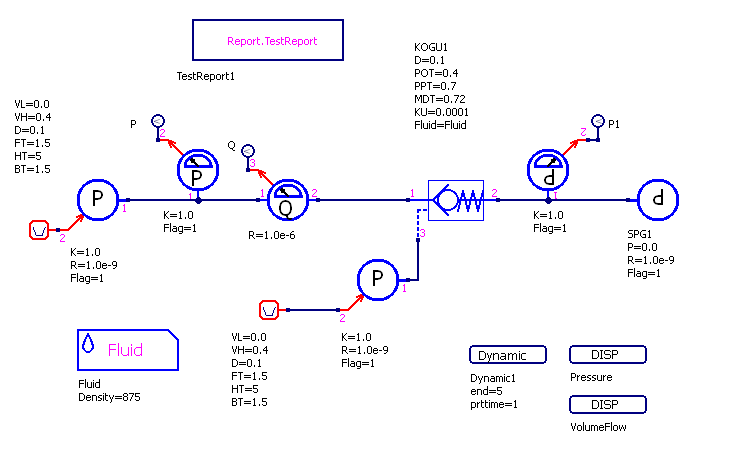

../../../../_images/KOGU.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

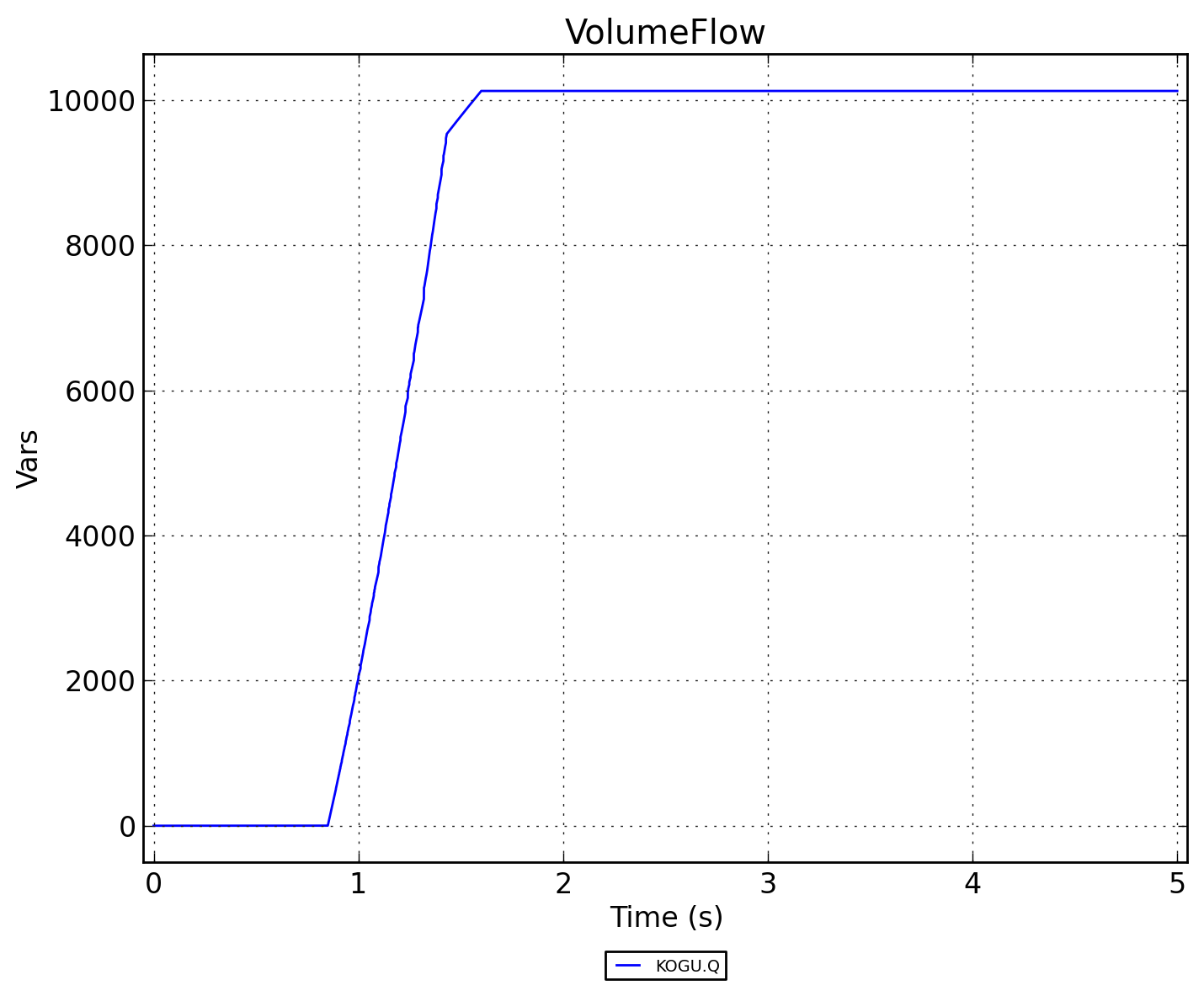

../../../../_images/KOGU.VolumeFlow.png — Рисунок 2 - KOGU.VolumeFlow

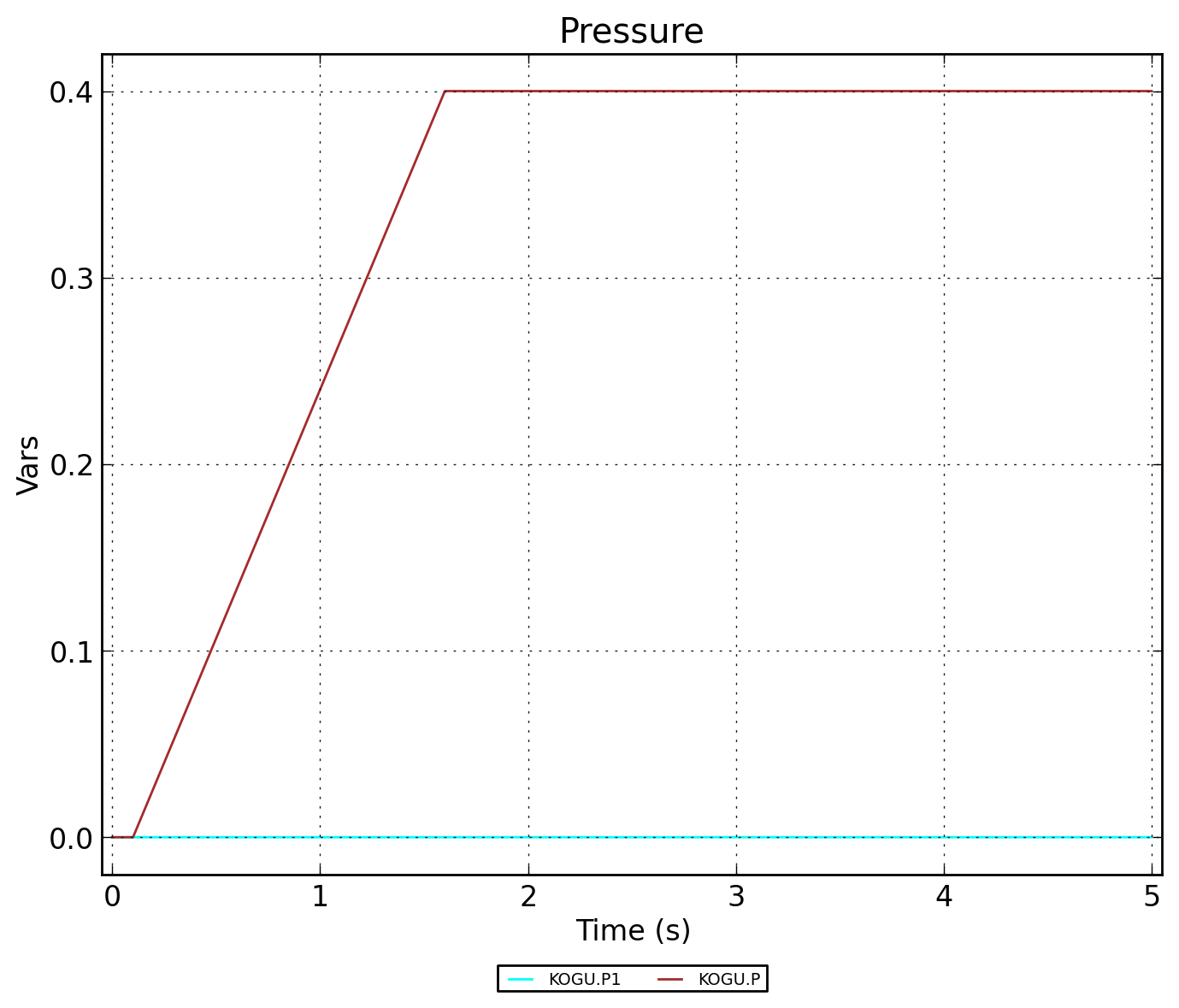

../../../../_images/KOGU.Pressure.png — Рисунок 3 - KOGU.Pressure

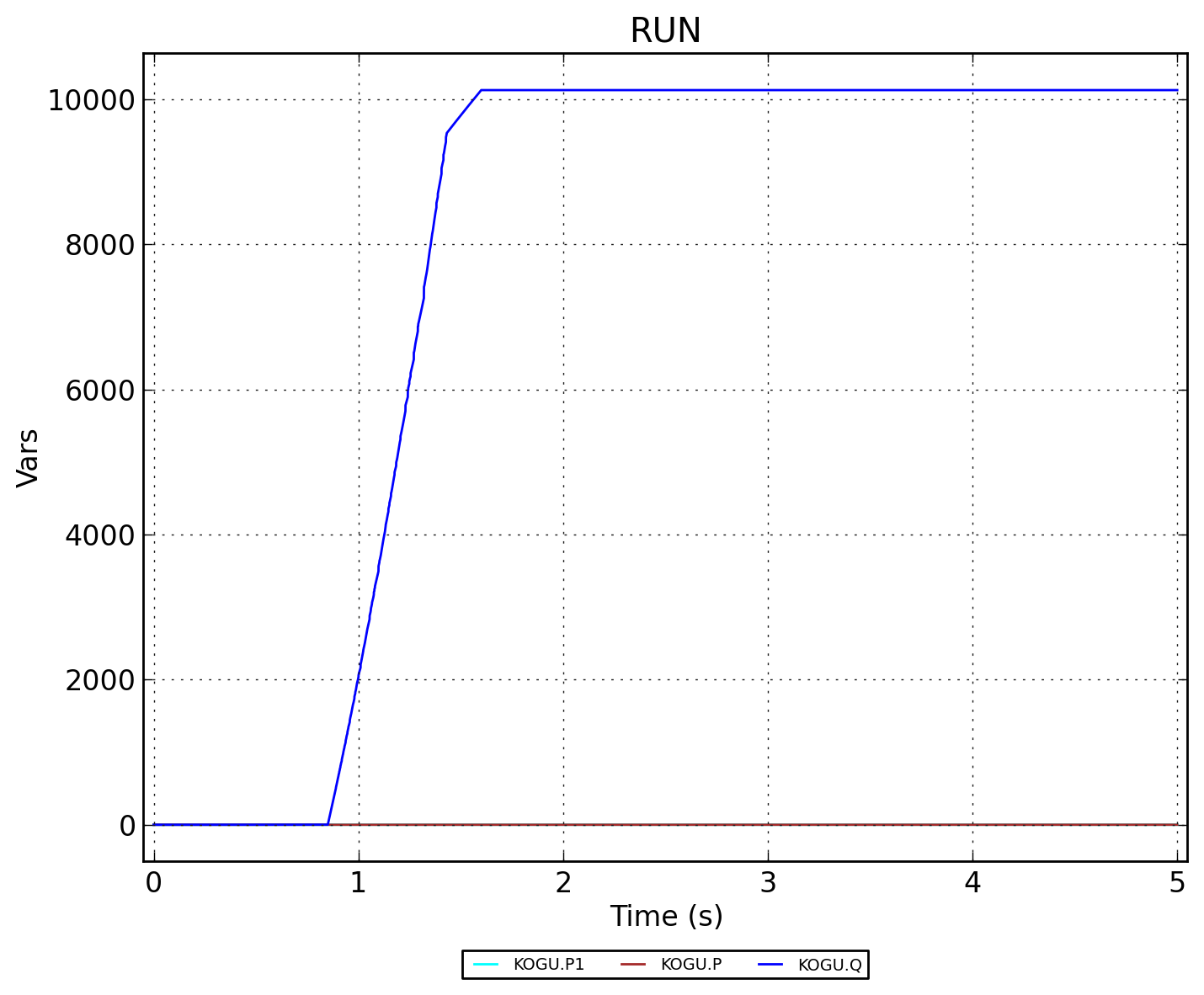

../../../../_images/KOGU.RUN.png — Рисунок 4 - KOGU.RUN
