Объект: HVA222O

Библиотека: Hydro

Имя на уровне решателя: HVA222O

Аннотация: Распределительный клапан 2/2 2-го типа

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2
3	Port3	base.DOF1	Сигнальный порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Cd	base.real	Коэффициент расхода	0.72
2	D	base.real	Диаметр, м	0.01
3	Fluid	base.real	Параметры среды

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HVA222O
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:00:24 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект HVA222O - Распределительный клапан 2/2 тип 2.
Тест: Проверка работы распределительного клапана при подаче сигнала.
Результат:
Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

При значении сигнала = 0 клапан открыт и пропускает среду в любом направлении.
При значении сигнала = 1 клапан пропускает среду только в направлении 1-2.

Параметры сигнала:
VL  = 0 - пасс. уровень
VH = 1 - акт. уровень
D = 2 - нач. задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 10 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры клапана:
D = 0.01 - диаметр клапана, м
Cd = 0.72 - к-т расхода
Fluid = Fluid1, Oil - параметры среды

P1 = 0.1 - 1.1 МПа
P2 = 0.1 - 1.1 МПа

Параметры остальных моделей и объектов приведены на схеме.

. figure:: ../../_tests/Hydro/.temp/HVA222O.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

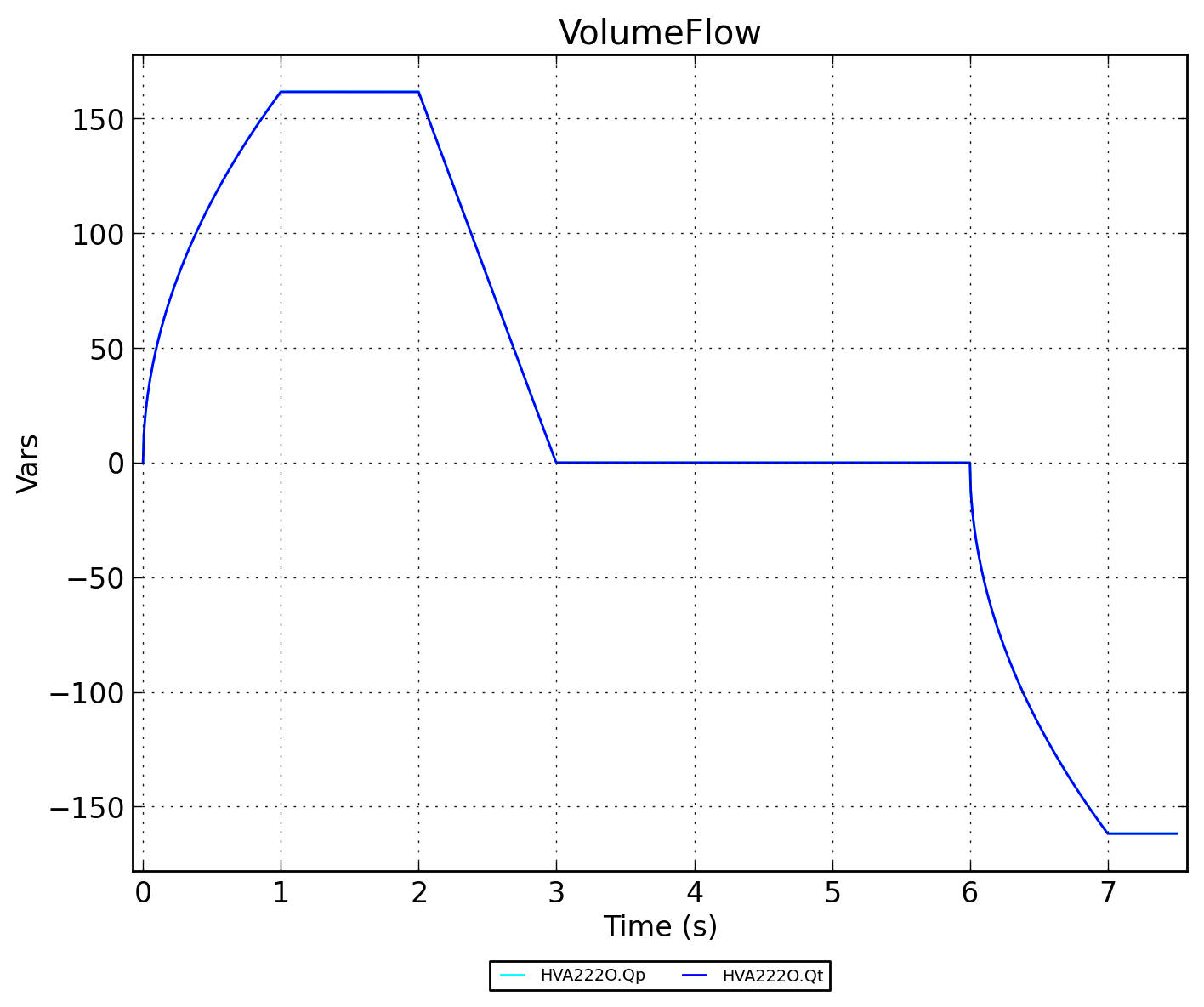

Рисунок 2 - HVA222O.VolumeFlow

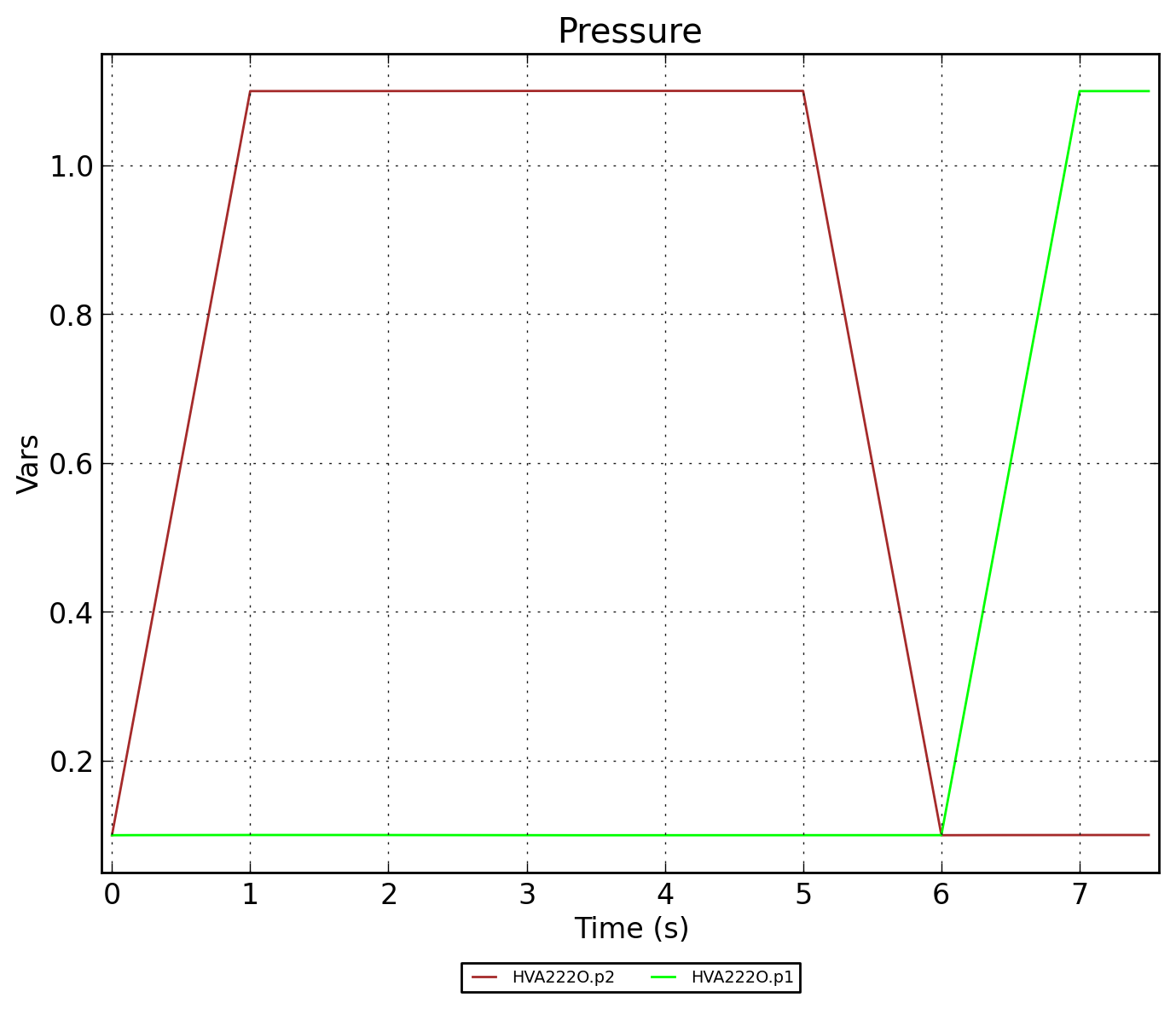

Рисунок 3 - HVA222O.Pressure

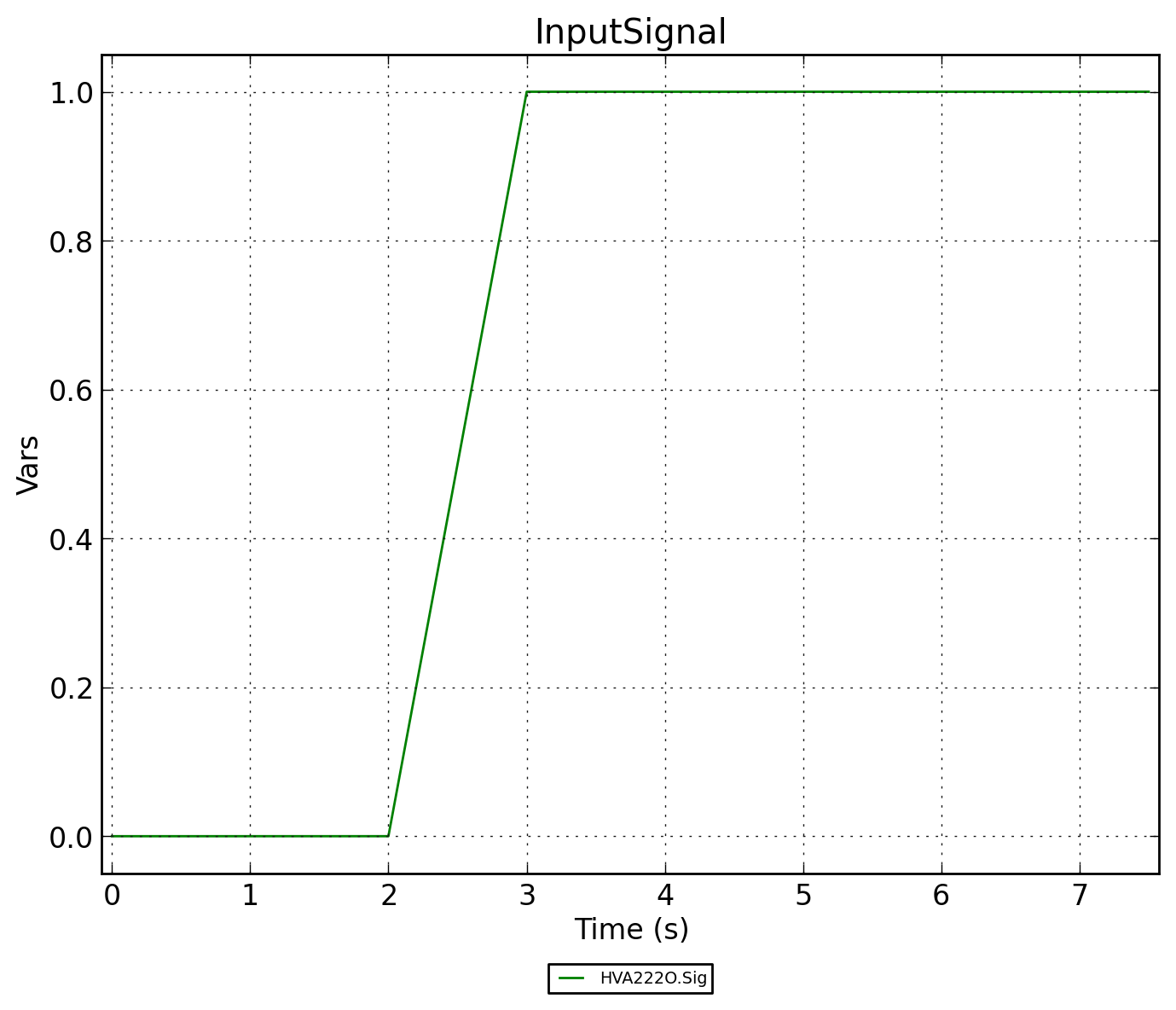

Рисунок 4 - HVA222O.InputSignal

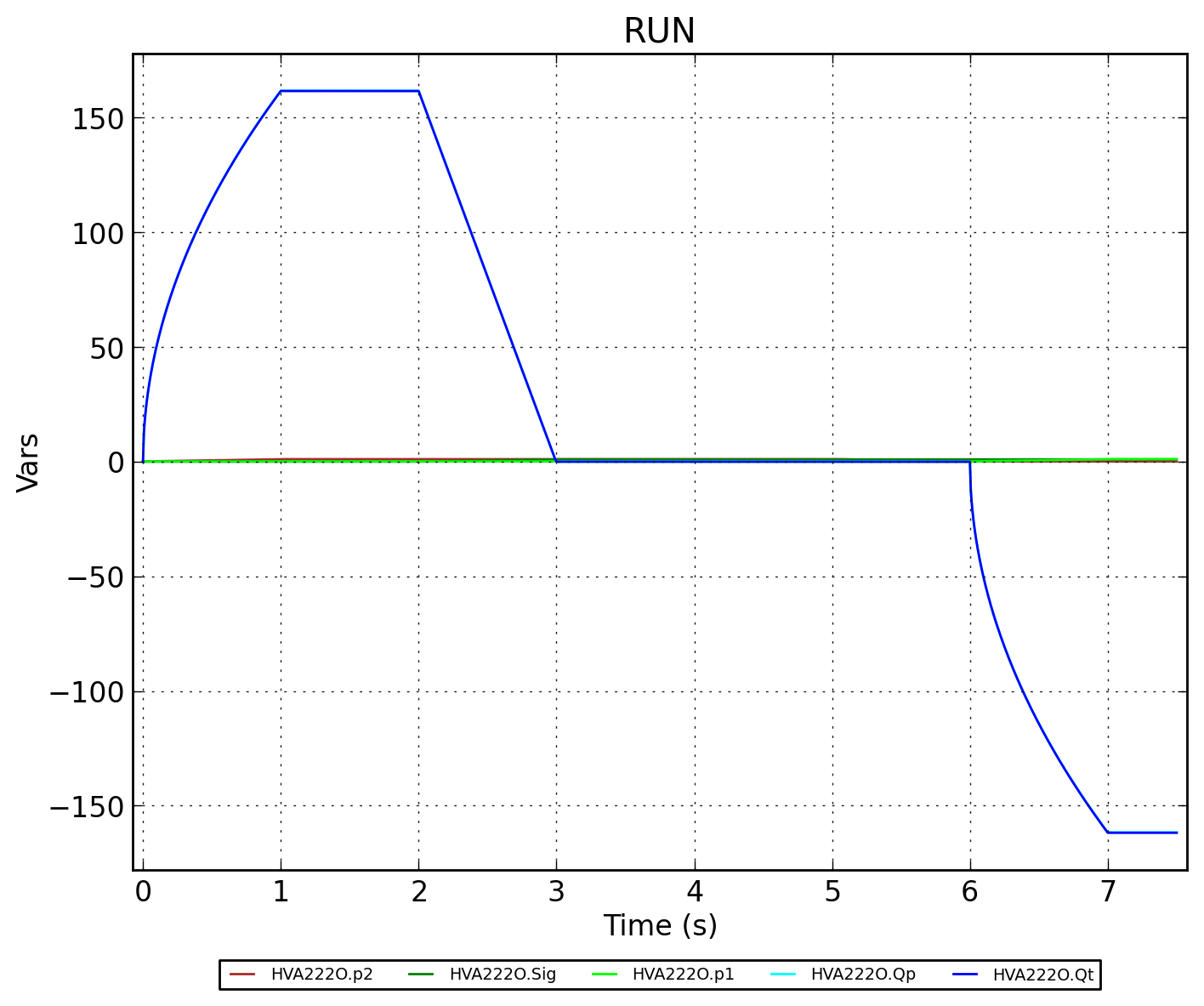

Рисунок 5 - HVA222O.RUN
