Модель: NASG

Библиотека: Hydro

Имя на уровне решателя: NASG

Аннотация: Насос/мотор гидравлический постоянного объема

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт 1, передающий момент на вал
2	Port2	base.DOF1	Гидравлический порт P
3	Port3	base.DOF1	Гидравлический порт T

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	FP	base.Fluid	Свойства жидкости
2	JR	base.real	Момент инерции ротора насоса, кг·м²	1e-3
3	KPD	base.real	Общий кпд насоса	0.9
4	KPDO	base.real	Объемный кпд насоса	0.99
5	NN	base.real	Номинальная частота вращения, рад/с	104.72
6	PN	base.real	Номинальный перепад давлений, МПа	1
7	VR	base.real	Рабочий объем, см³	10



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

NASG

Модуль тестируемого компонента

Hydro

Дата тестирования

Tue Mar 24 21:06:09 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель NASG - Насос/мотор гидравлический постоянного объема

Тест: Объемный расход через гидравлический насос постоянного объема при
перепаде 0.3 МПа, обеспечивающем потери в насосе.

Насос гидравлический постоянного объема,  NASG

VR=1 - Рабочий объем, см³
PN=0.05 - Номинальный перепад давлений, МПа
NN=50 - Номинальная частота вращения, рад/с
KPDO=0.9 - Объемный кпд насоса
KPD=0.8 - Общий кпд насоса
JR=0.0000001 - Момент инерции ротора насоса, кг·м²
FP=Fluid - Свойства жидкости

Результат
Теоретический расход:
Qv = VW * Wr, Wr - угловая скорость, VW - подача насоса л/рад
Объемные потери:
Qp = K_G * dp,  K_G - гидравлические потери с линейной характеристикой
от рабочей точки:
K_G = QT / PN * (1 - KPD0),  Расход в рабочей точке в л/мин = QT = Vr * Nn / 1000
K_G = 1 * 50 / 1000 / 0.05 * (1 - 0.9) = 0.1
Qp = 0.1 * 0.3 л/мин = 0.03 л/мин при перепаде 0.3 МПа.

Подача насоса VW л/радиан = (Vr * 60 / 1000 * 2 * π) = 0.0095493 л/рад.
Qv = VW * Wr = 0.0095493 л/рад * 7,958 рад/мин = 0.07599 л/мин.
Итоговый расход:
Q = Qv - Qp = (0.07599 - 0.03)  л/мин = 0.04599 л/мин

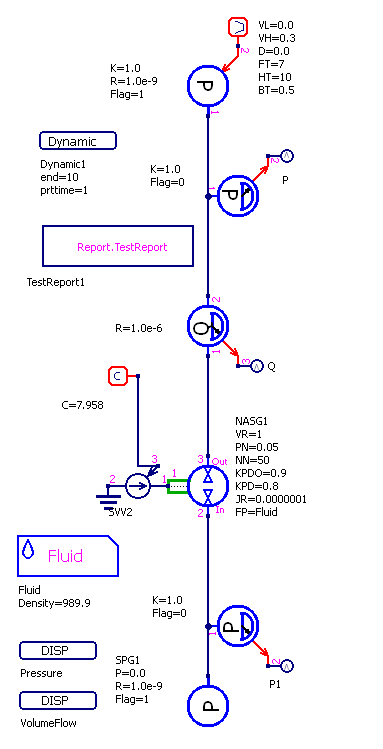

../../../../_images/NASG.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

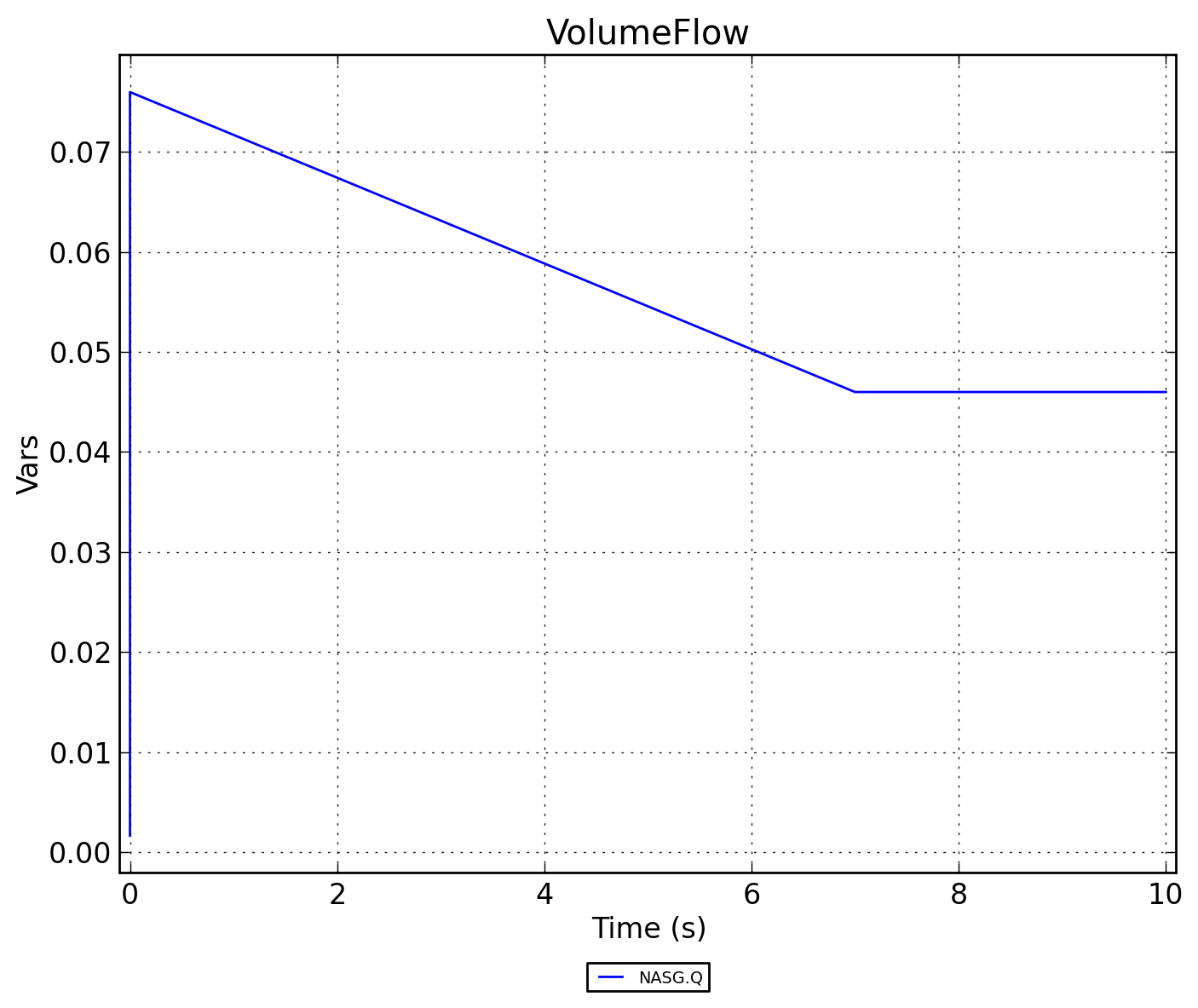

../../../../_images/NASG.VolumeFlow.png — Рисунок 2 - NASG.VolumeFlow

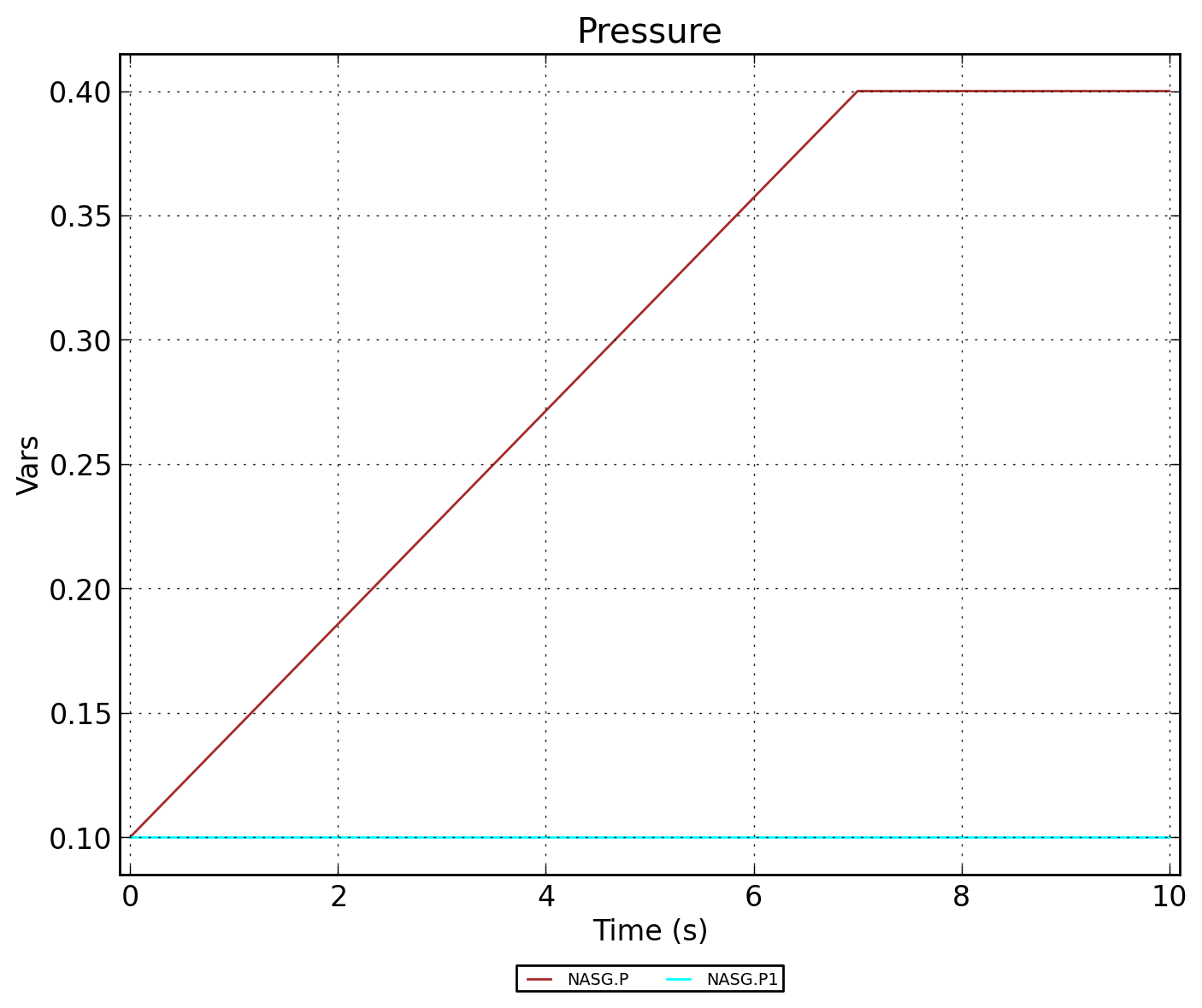

../../../../_images/NASG.Pressure.png — Рисунок 3 - NASG.Pressure

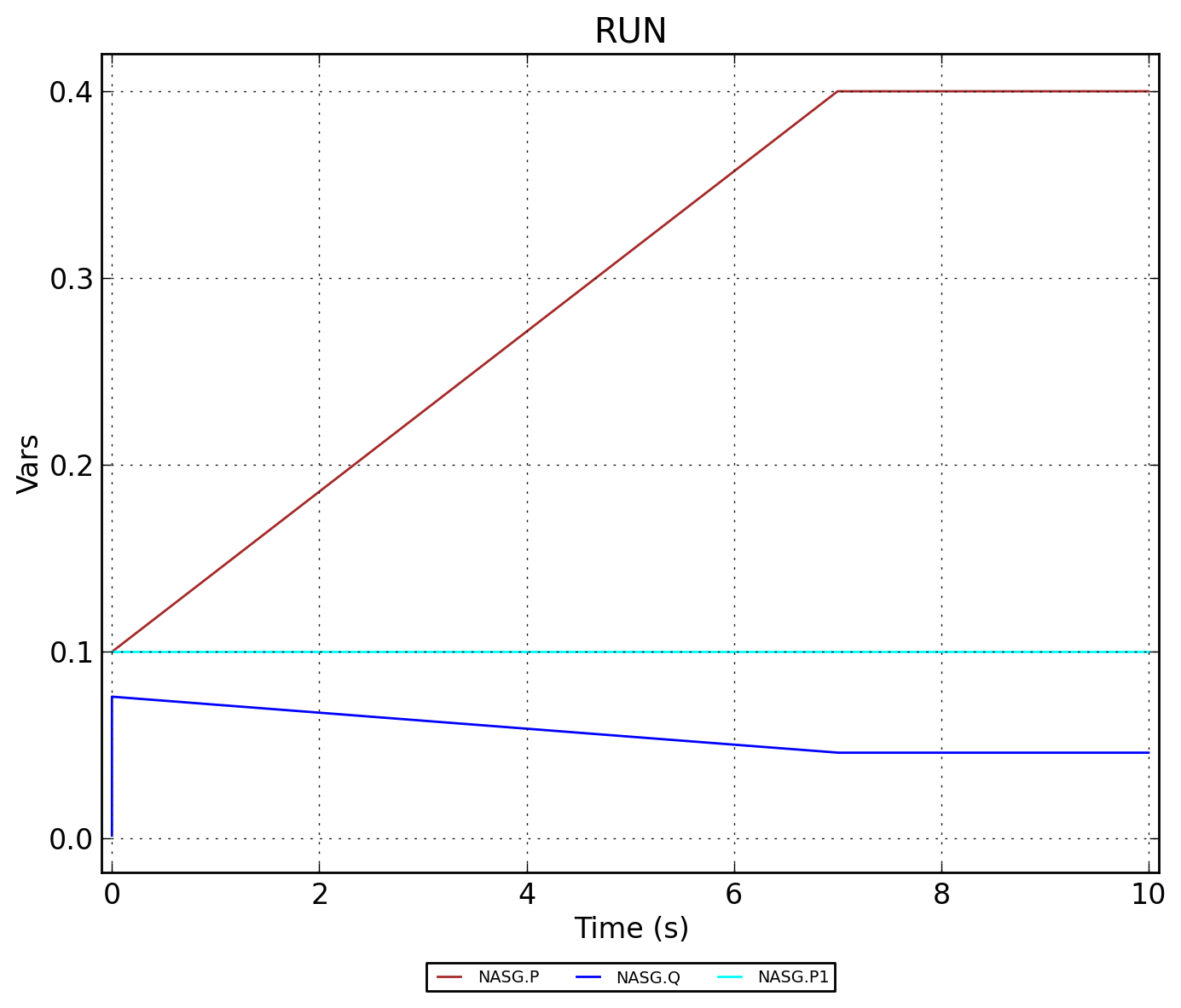

../../../../_images/NASG.RUN.png — Рисунок 4 - NASG.RUN
