Модель: HR1ELB

Библиотека: Hydro

Имя на уровне решателя: HR1ELB

Аннотация: Компонент моделирует потери на соединительных элементах трубопровода таких, как угол, с расчетом потерь в зависимости от их геометрических параметров.

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	portA	DOF1	Гидравлический порт А
2	portB	DOF1	Гидравлический порт В

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
2	DELE	base.real	Абсолютная шероховатость	0.0
3	D_or_a_b	list	Гидравлический диаметр (Dr) или ширина и высота сечения (b, a), м	0.1
4	Fluid	base.Fluid	Объект жидкости	Fluid
5	P0	base.real	Начальное давление, MPa	0.0
6	Section_shape	base.int	Форма сечения: 0.Круглое;1.Прямоугольное	0
7	a	base.real	Угол изгиба отвода – от 0 до 180 градусов	90.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HR1ELB
Модуль тестируемого компонента	Hydro
Дата тестирования	Wed Mar 25 16:21:26 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель HR1ELB - Компонент моделирует потери на соединительных элементах трубопровода таких,
как угол, с расчетом потерь в зависимости от их геометрических параметров.

Тест: Проверка значения объемного расхода при перепаде давления от 0 до 0.1 МПа.

Угол, HR1ELB

Section_shape=0 - Форма сечения: 0.Круглое;1.Прямоугольное
D_or_a_b=0.1 - Гидравлический диаметр (Dr) или ширина и высота сечения (b, a), м
a=90.0 - Угол изгиба отвода – от 0 до 180 градусов
A_lam=0.0 - Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
DELE=0.0 - Абсолютная шероховатость
P0=0.0 - Начальное давление, MPa
Fluid=Fluid - Объект жидкости

Результат:
ζ из справочника по гидравлическим сопротивлениям (Идельчик, 3-е издание, страница 287)
для колена без ниши с острыми кромками в месте поворота, модель использует формулу только для гладких стенок:
ζ = C1 * A * ζ_{м}
Для параметров модели:
C1 = 0.97
ζ_{м} = 0.95 * sin^2 (45) + 2.05 * sin^4 (45) = 0.9875
A = 0.95 + 33.5 / 90 = 1.322
ζ = 1.266

Qv = 5953,39 л/мин.

Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

. figure:: ../../_tests/Hydro/.temp/HR1ELB.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

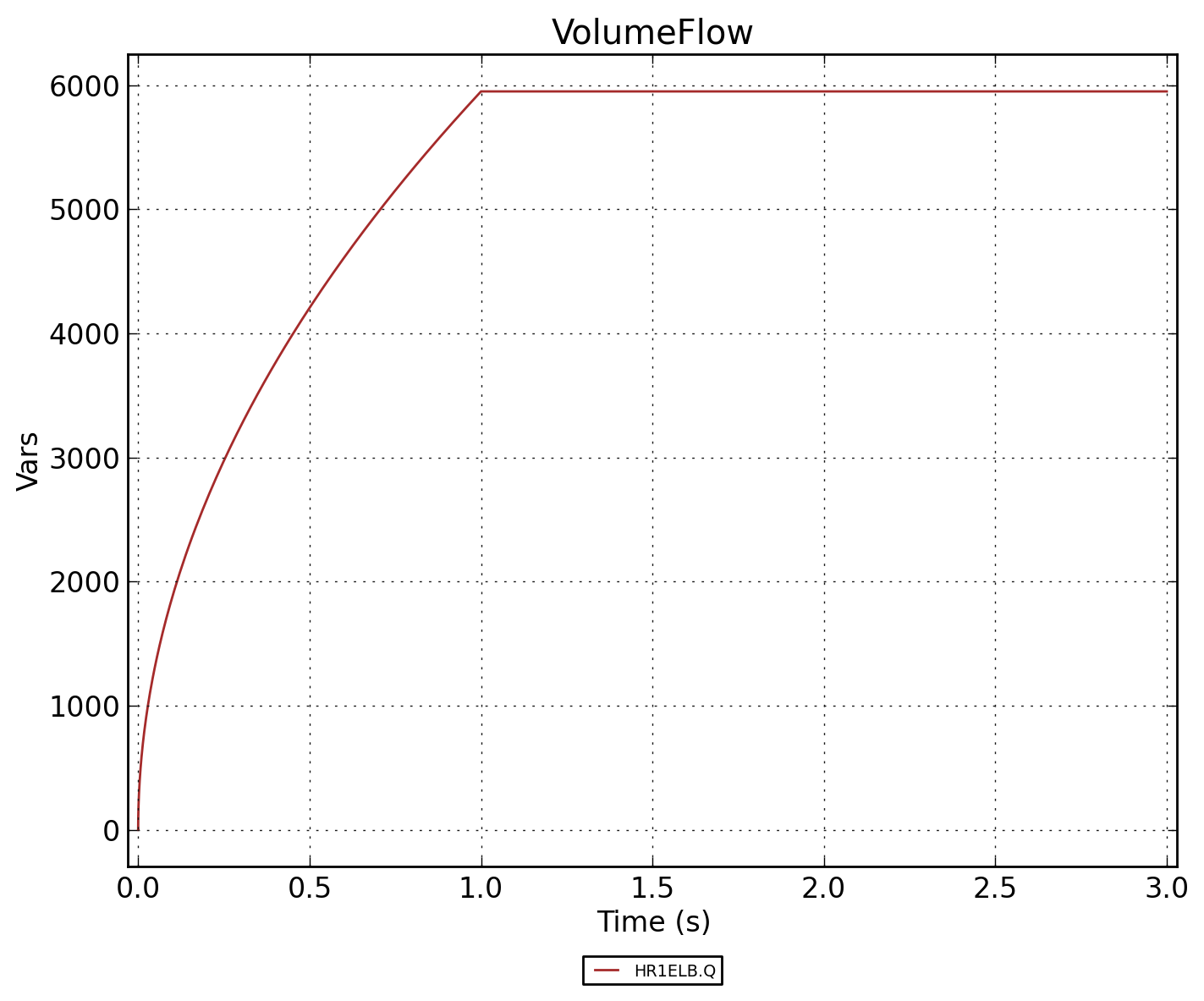

Рисунок 2 - HR1ELB.VolumeFlow

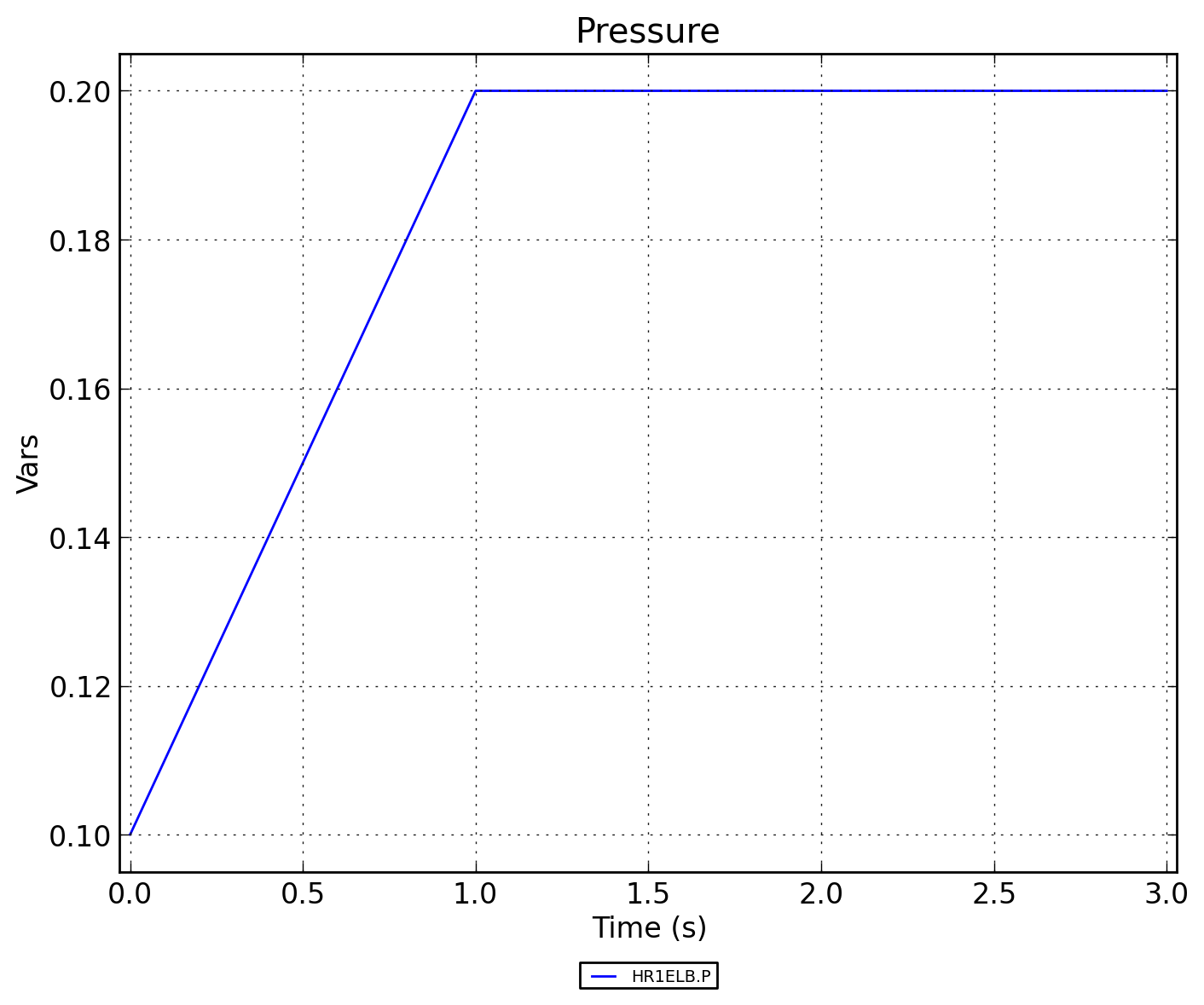

Рисунок 3 - HR1ELB.Pressure

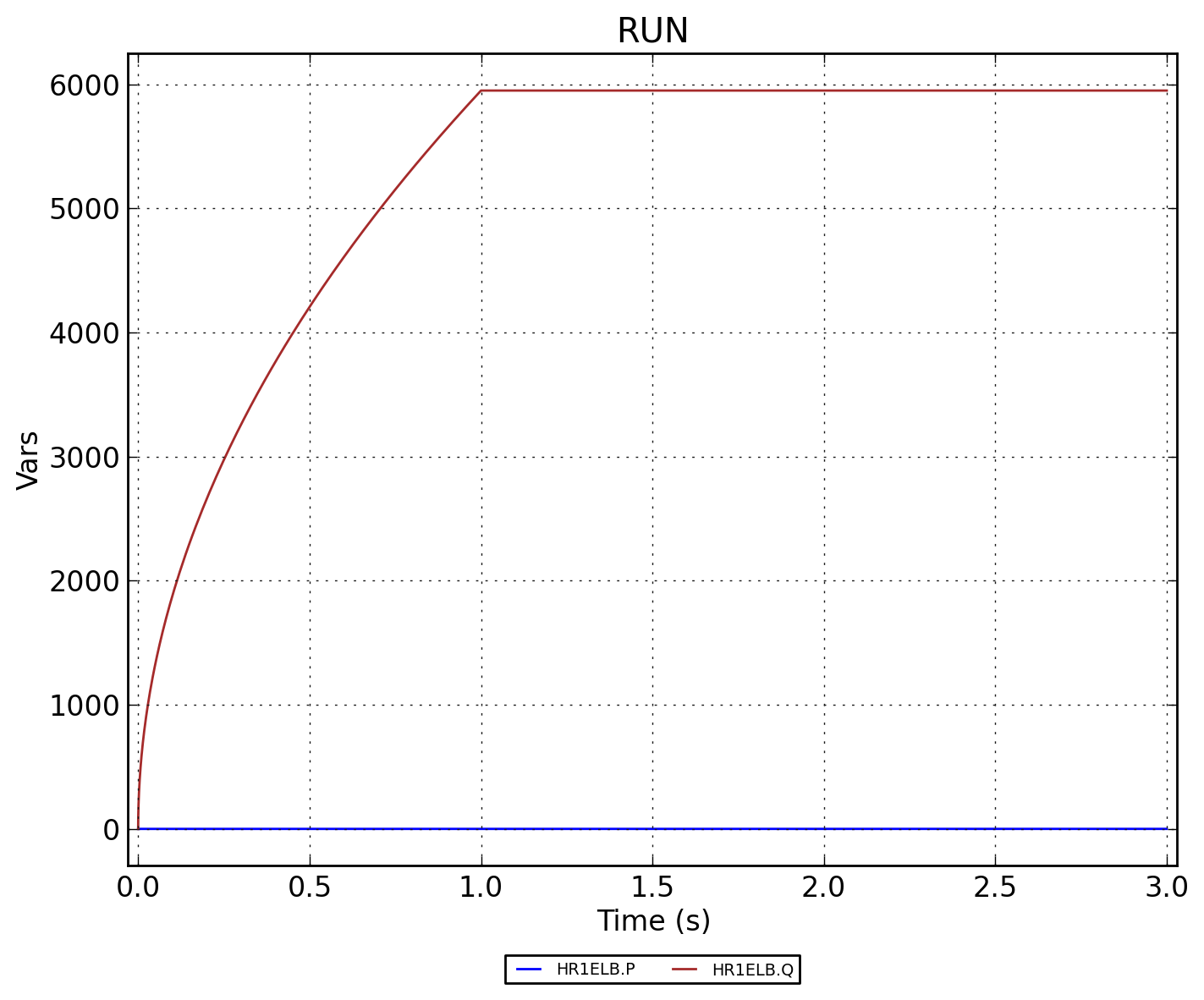

Рисунок 4 - HR1ELB.RUN
