Объект: HV1CHE

Библиотека: Hydro

Имя на уровне решателя: HV1CHE

Аннотация: Обратный клапан

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Cd	base.real	Коэффициент расхода	0.72
2	D	base.real	Диаметр, м	0.01
3	Fluid	base.Fluid	Параметры среды
4	Kh	base.real	Коэффициент гистерезиса переключения состояний	1e4

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HV1CHE
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 20:56:44 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект HV1CHE - Обратный клапан

Тест: Проверка работы обратного клапана

Обратный клапан, HV1CHE

D=0.01 - Диаметр, м
Cd=0.72 - Коэффициент расхода
Kh=1e6 - Коэффициент гистерезиса переключения состояний
Fluid=Fluid - Параметры среды

Результат:
Клапан пропускает жидкость при перепаде давлений только в одну сторону.

. figure:: ../../_tests/Hydro/.temp/HV1CHE.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

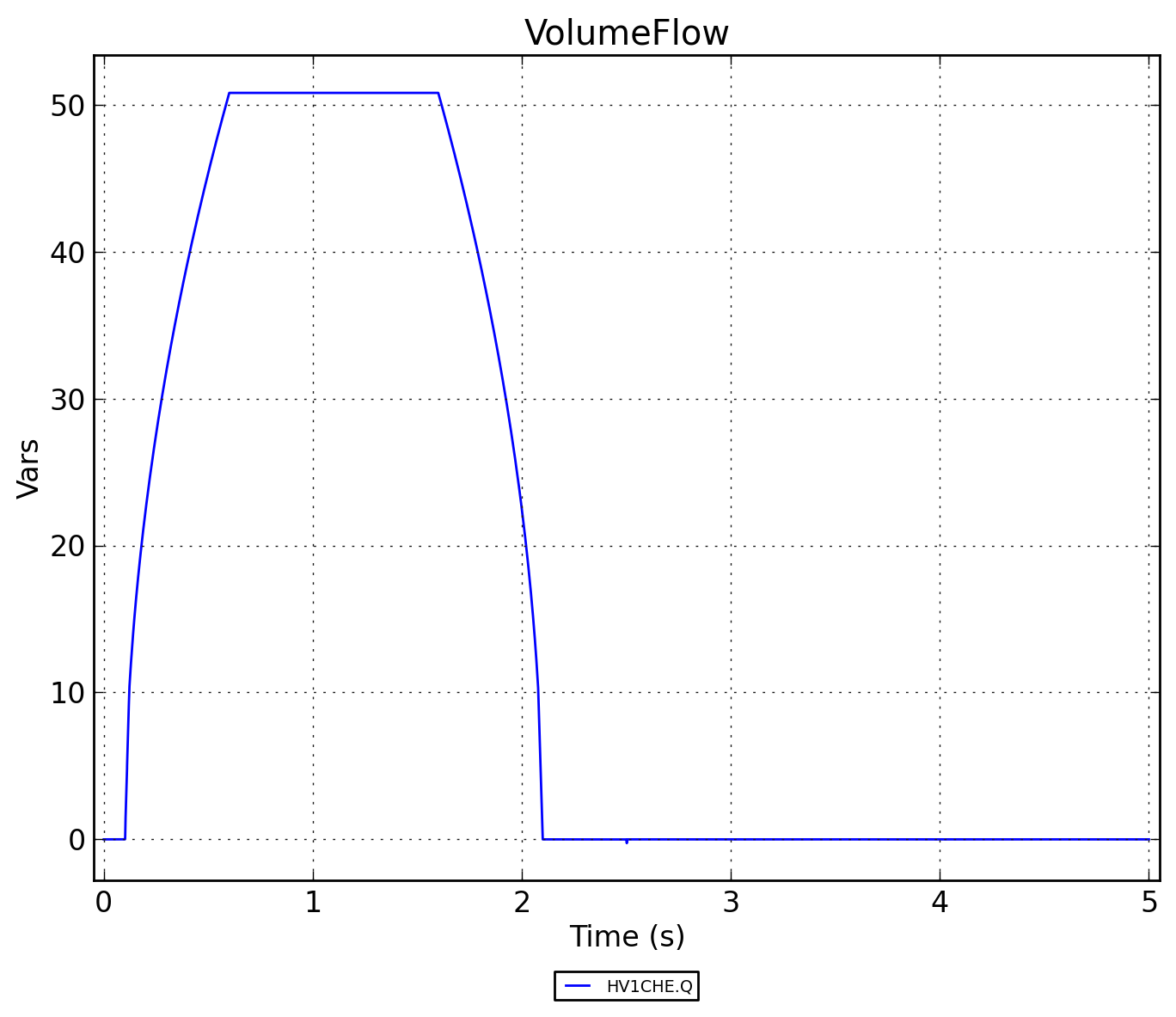

Рисунок 2 - HV1CHE.VolumeFlow

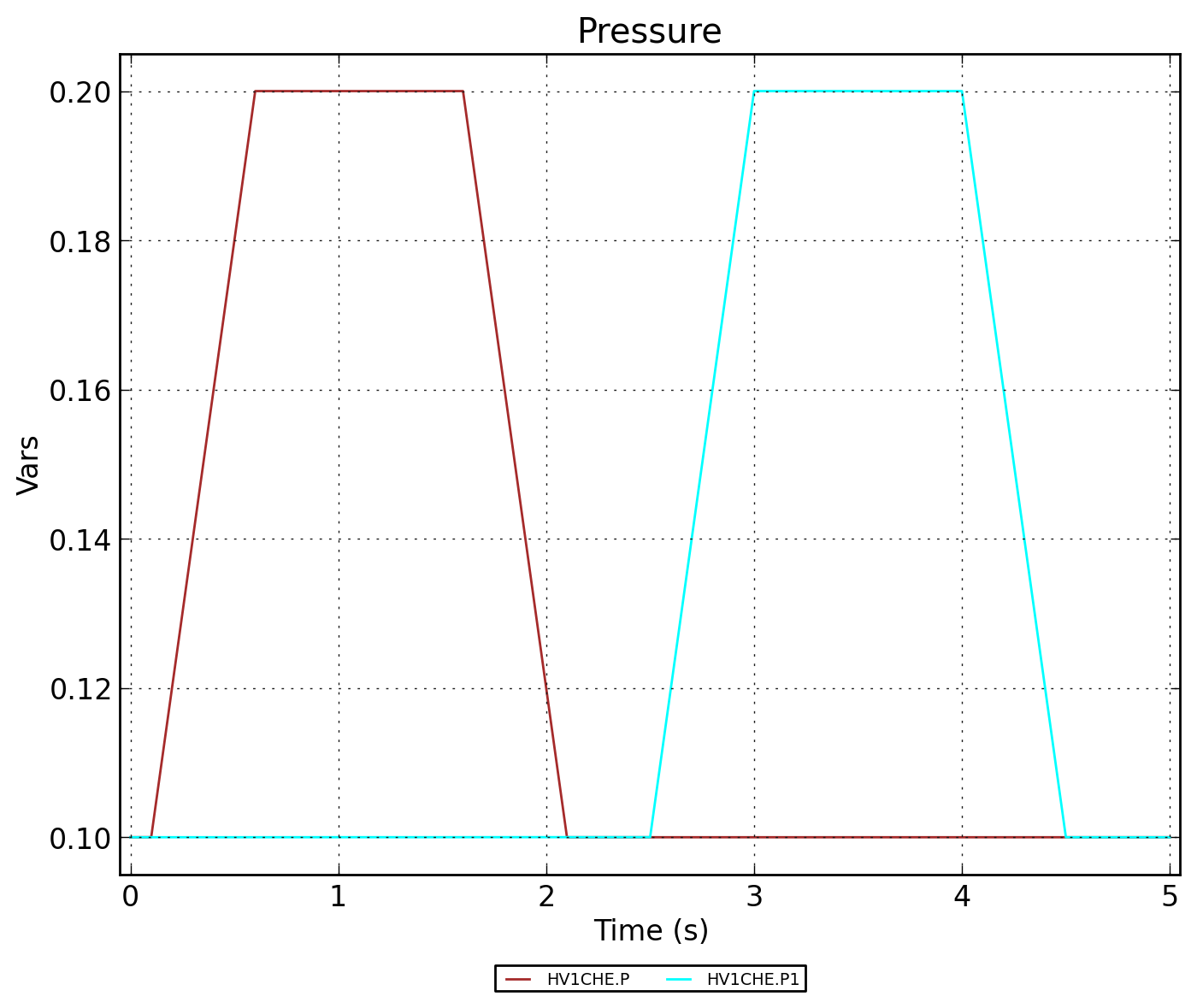

Рисунок 3 - HV1CHE.Pressure

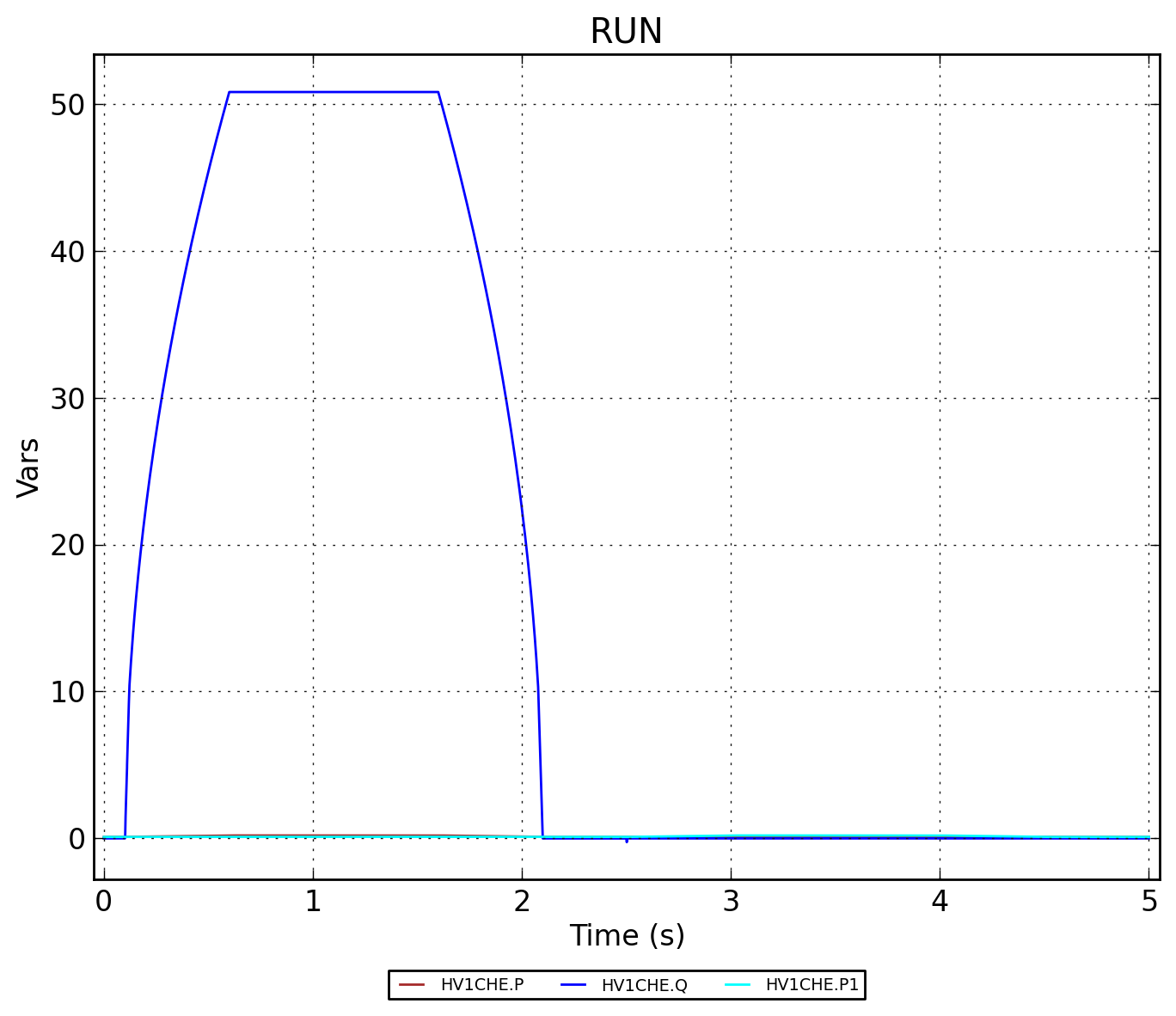

Рисунок 4 - HV1CHE.RUN
