Модель: NASGC

Библиотека: Hydro

Имя на уровне решателя: NASGC

Аннотация: Насос/мотор гидравлический постоянного объема с креплением корпуса

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт 1, передающий момент на вал
2	Port2	base.DOF1	Гидравлический порт P
3	Port3	base.DOF1	Гидравлический порт T
4	Port4	base.DOF1	1D механический порт 2, передающий момент на крепления корпуса

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Fluid	base.Fluid	Свойства жидкости
2	JC	base.real	Момент инерции картера насоса/мотора, кг·м²	1e-2
3	JR	base.real	Момент инерции ротора насоса, кг·м²	1e-3
4	KPD	base.real	Общий кпд насоса	0.9
5	KPDO	base.real	Объемный кпд насоса	0.99
6	NN	base.real	Номинальная частота вращения, рад/с	104.72
7	PN	base.real	Номинальный перепад давлений, МПа	1
8	VR	base.real	Рабочий объем, см³	10

Параметры(worklist):

№	Название	Тип	Описание
1	work1	base.real	VM приведенный рабочий объем
2	work2	base.real	KM коэффициент механических потерь
3	work3	base.real	KG коэффициент гидравлических потерь
4	work4	base.real	VW подача насоса л/радиан
5	work5	base.real	V приближенный объем жидкости в насосе

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	NASGC
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:06:38 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель NASGC - Насос/мотор гидравлический постоянного объема  с креплением корпуса

Тест: Объемный расход через гидравлический насос постоянного объема с креплением корпуса
при перепаде 0.3 МПа, обеспечивающем потери в насосе.

Насос гидравлический постоянного объема с креплением корпуса,  NASGC

VR=1 - Рабочий объем, см³
PN=0.05 - Номинальный перепад давлений, МПа
NN=50 - Номинальная частота вращения, рад/с
KPDO=0.9 - Объемный кпд насоса
KPD=0.8 - Общий кпд насоса
JR=0.0000001 - Момент инерции ротора насоса, кг·м²
JC=0.0000001 - Момент инерции картера насоса/мотора, кг·м²
FP=Fluid - Свойства жидкости

Результат
Теоретический расход:
Qv = VW * Wr, Wr - угловая скорость, VW - подача насоса л/рад
Объемные потери:
Qp = K_G * dp,  K_G - гидравлические потери с линейной характеристикой
от рабочей точки:
K_G = QT / PN * (1 - KPD0),  Расход в рабочей точке в л/мин = QT = Vr * Nn / 1000
K_G = 1 * 50 / 1000 / 0.05 * (1 - 0.9) = 0.1
Qp = 0.1 * 0.3 л/мин = 0.03 л/мин при перепаде 0.3 МПа.

Подача насоса VW л/радиан = (Vr * 60 / 1000 * 2 * π) = 0.0095493 л/рад.
Qv = VW * Wr = 0.0095493 л/рад * 7,958 рад/мин = 0.07599 л/мин.
Итоговый расход:
Q = Qv - Qp = (0.07599 - 0.03)  л/мин = 0.04599 л/мин

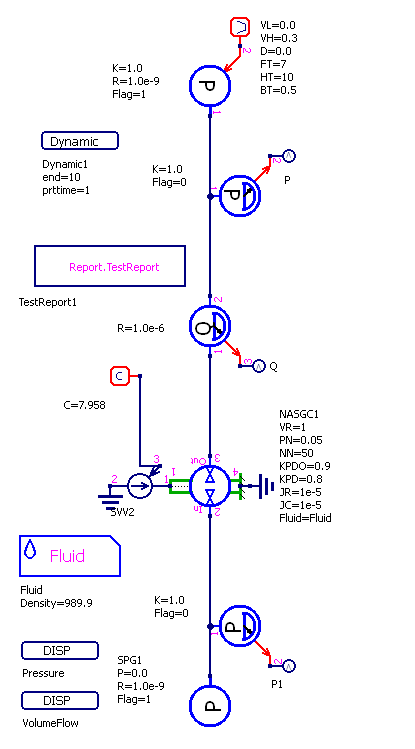

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

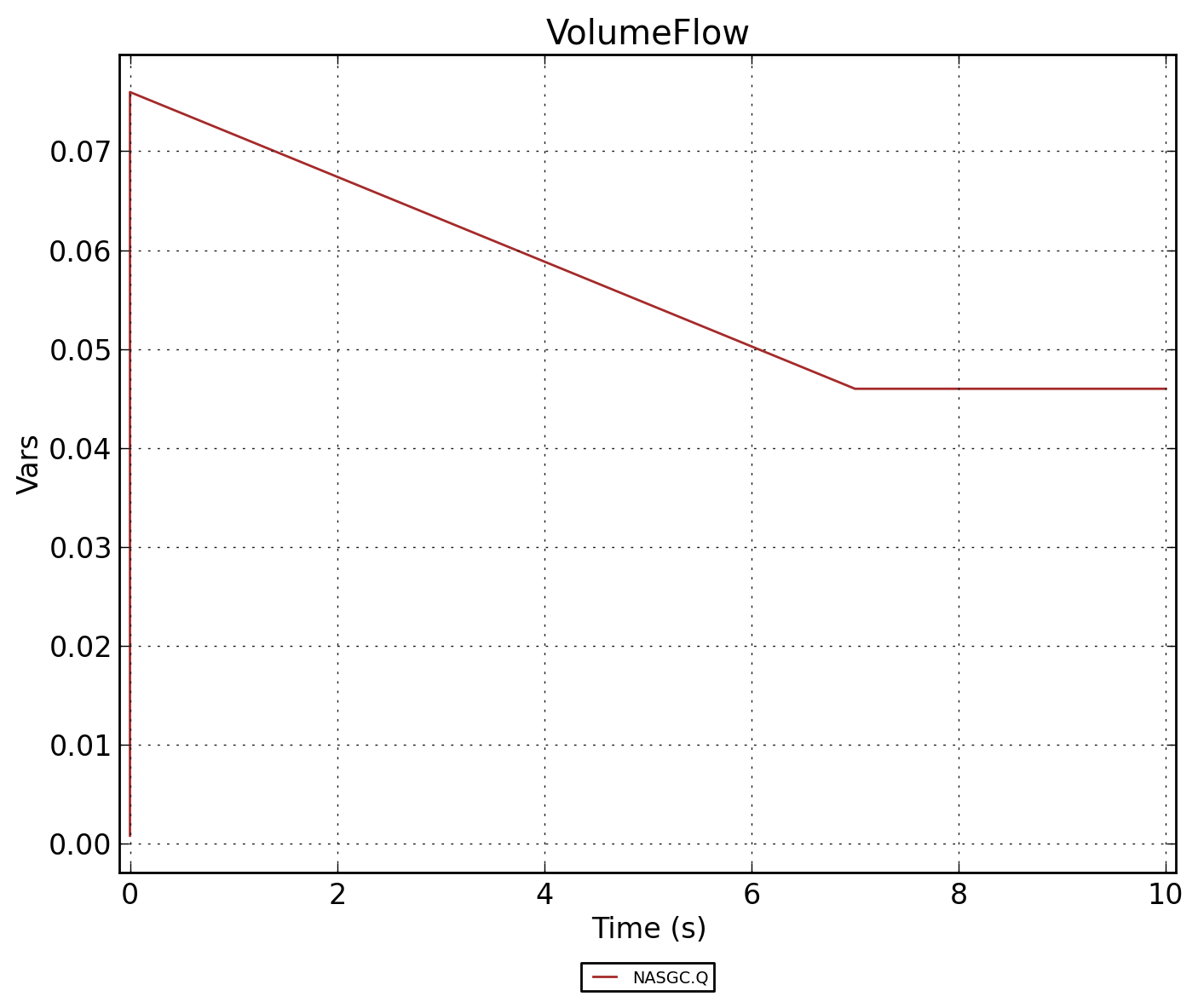

Рисунок 2 - NASGC.VolumeFlow

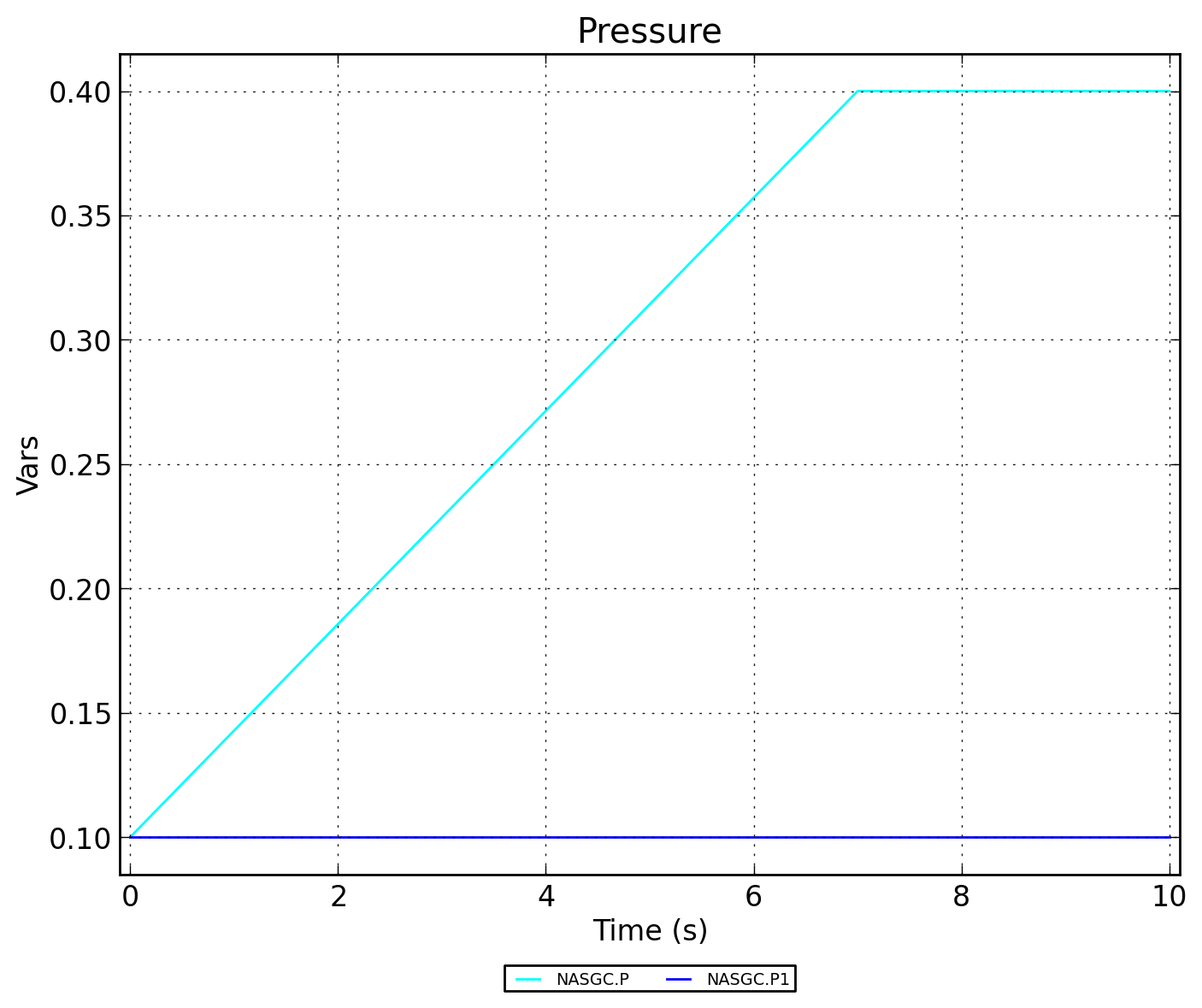

Рисунок 3 - NASGC.Pressure

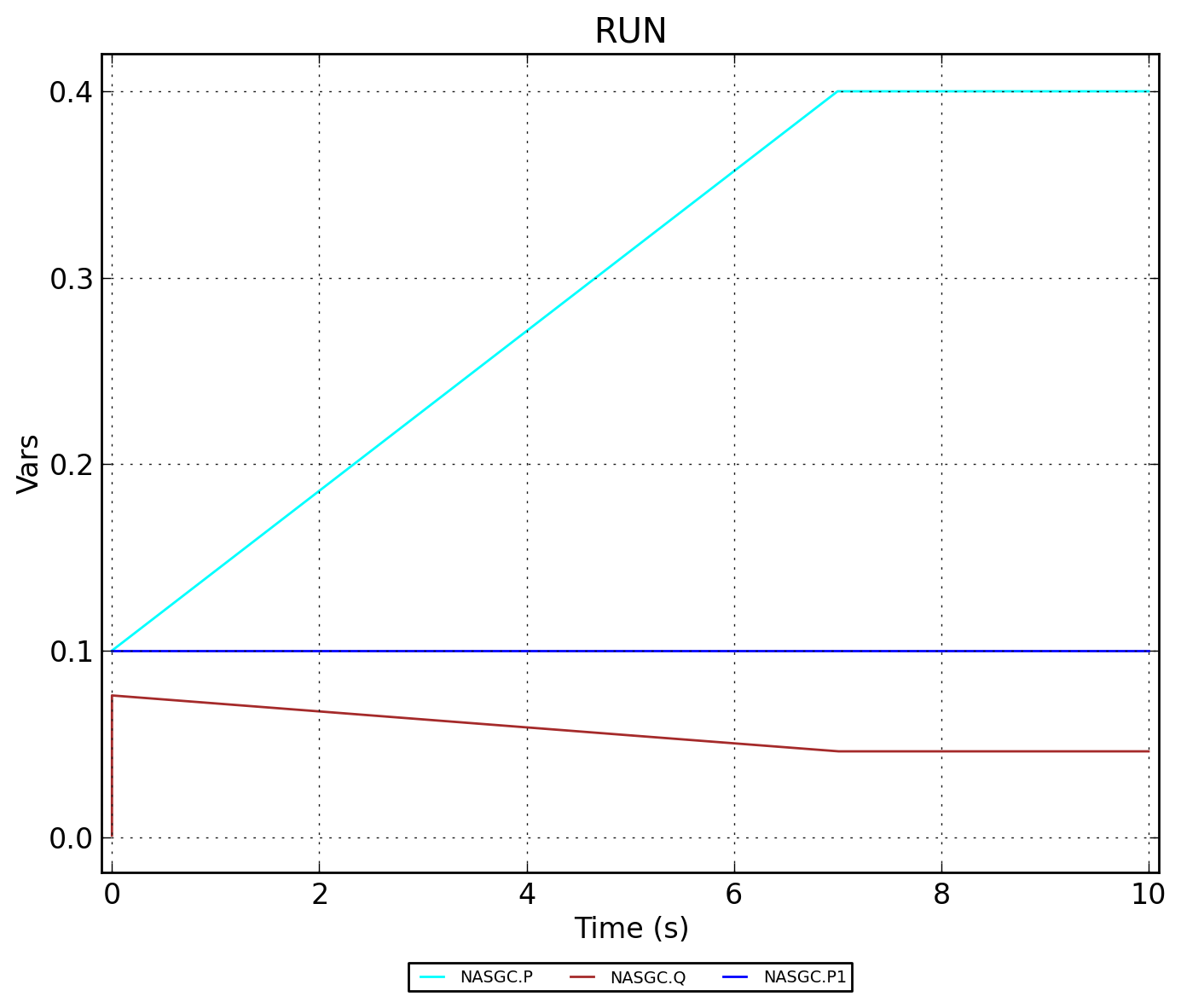

Рисунок 4 - NASGC.RUN
