Объект: HVA332O

Библиотека: Hydro

Имя на уровне решателя: HVA332O

Аннотация: Распределительный клапан 3/3 2-го типа

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2
3	Port3	base.DOF1	Гидравлический порт 3
4	Port4	base.DOF1	Сигнальный порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Cd	base.real	Коэффициент расхода	0.72
2	D	base.real	Диаметр, м	0.01
3	Fluid	base.real	Параметры среды

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HVA332O
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:01:43 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект HVA332O - Распределительный клапан 3/3 тип 2.
Тест: Проверка работы распределительного клапана при подаче сигнала.
Результат:
Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

При значении сигнала = -1 клапан соединяет порты 2 и 3.
При значении сигнала = 0 клапан соединяет порты 1 и 2.
При значении сигнала = 1 клапан соединяет порты 1 и 3.

Параметры сигнала:
VL  = -1 - пасс. уровень
VH = 1 - акт. уровень
D = 2 - нач. задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 1 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры клапана:
D = 0.01 - диаметр клапана, м
Cd = 0.72 - к-т расхода
Fluid = Fluid1, Oil - параметры среды

Pp = 0.1 - 1.1 МПа
Pa = 0.1 - 0.6 МПа
Pt = 0.1 МПа

Параметры остальных моделей и объектов приведены на схеме.

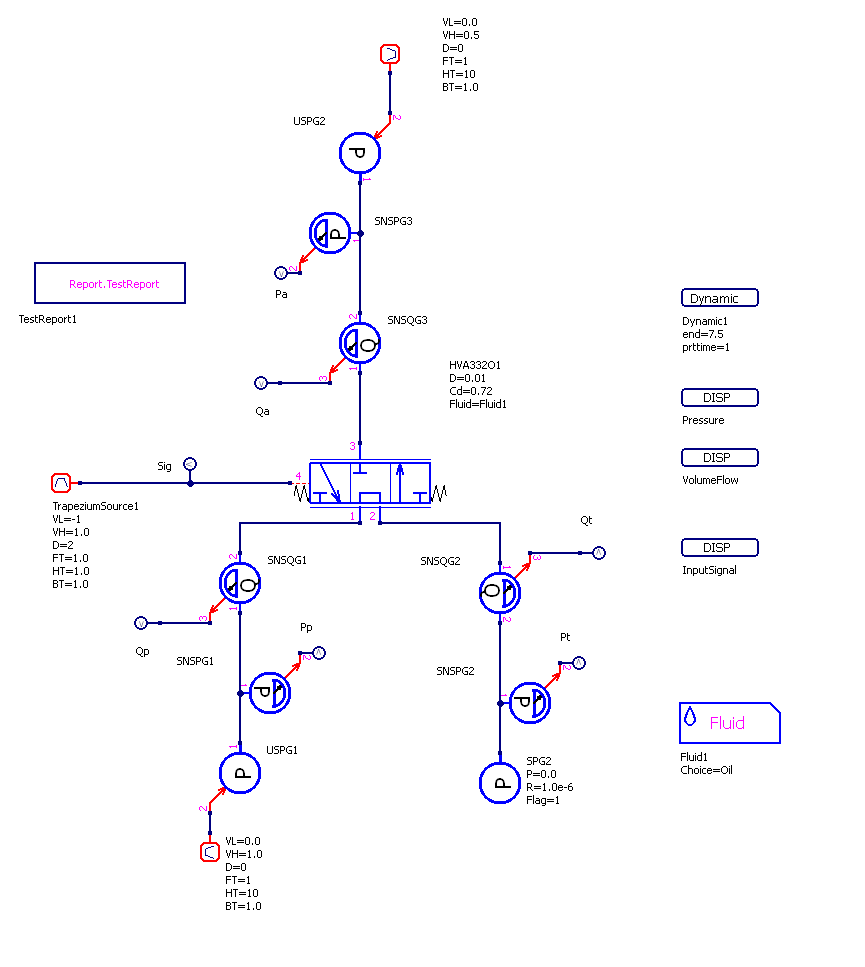

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

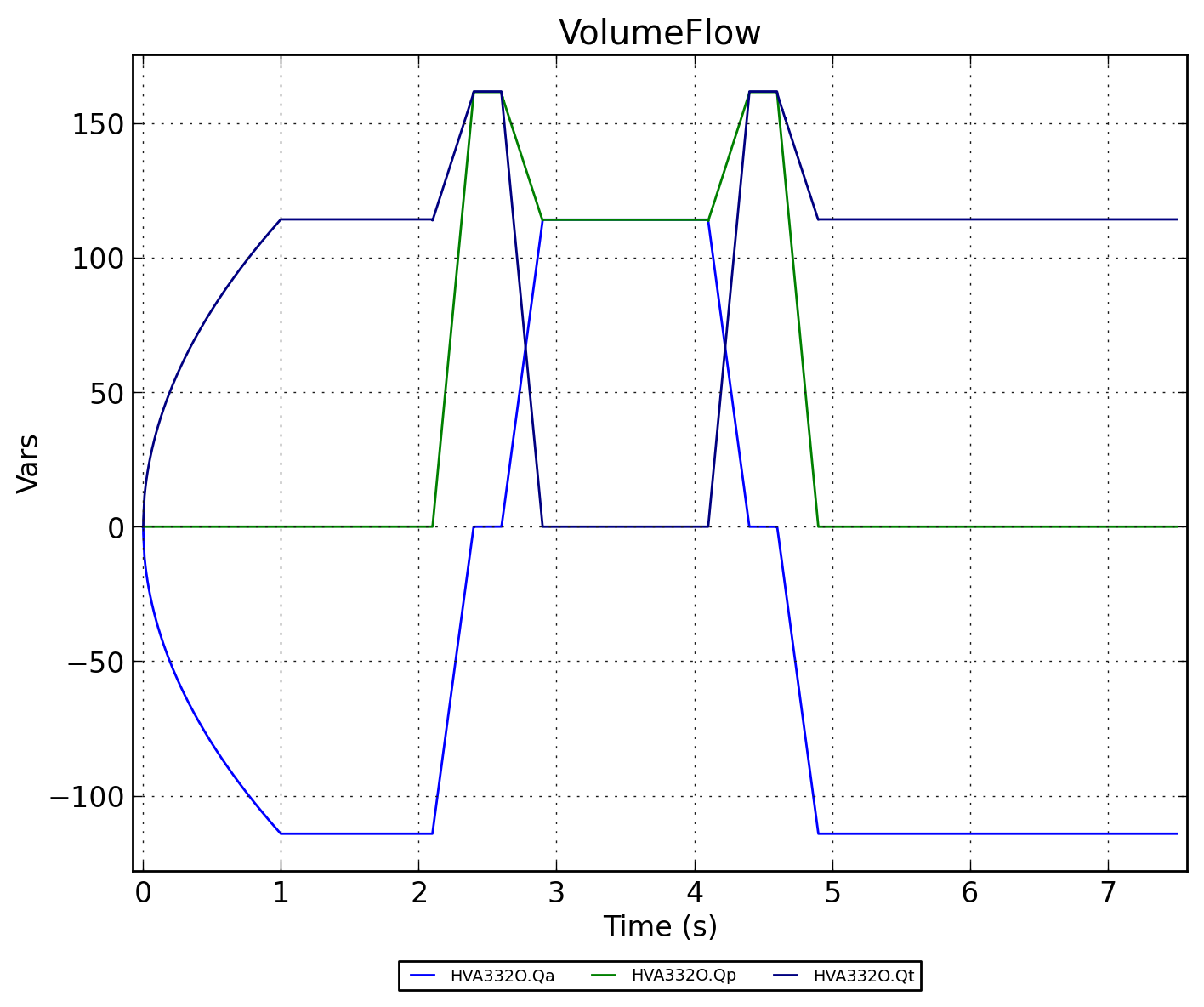

Рисунок 2 - HVA332O.VolumeFlow

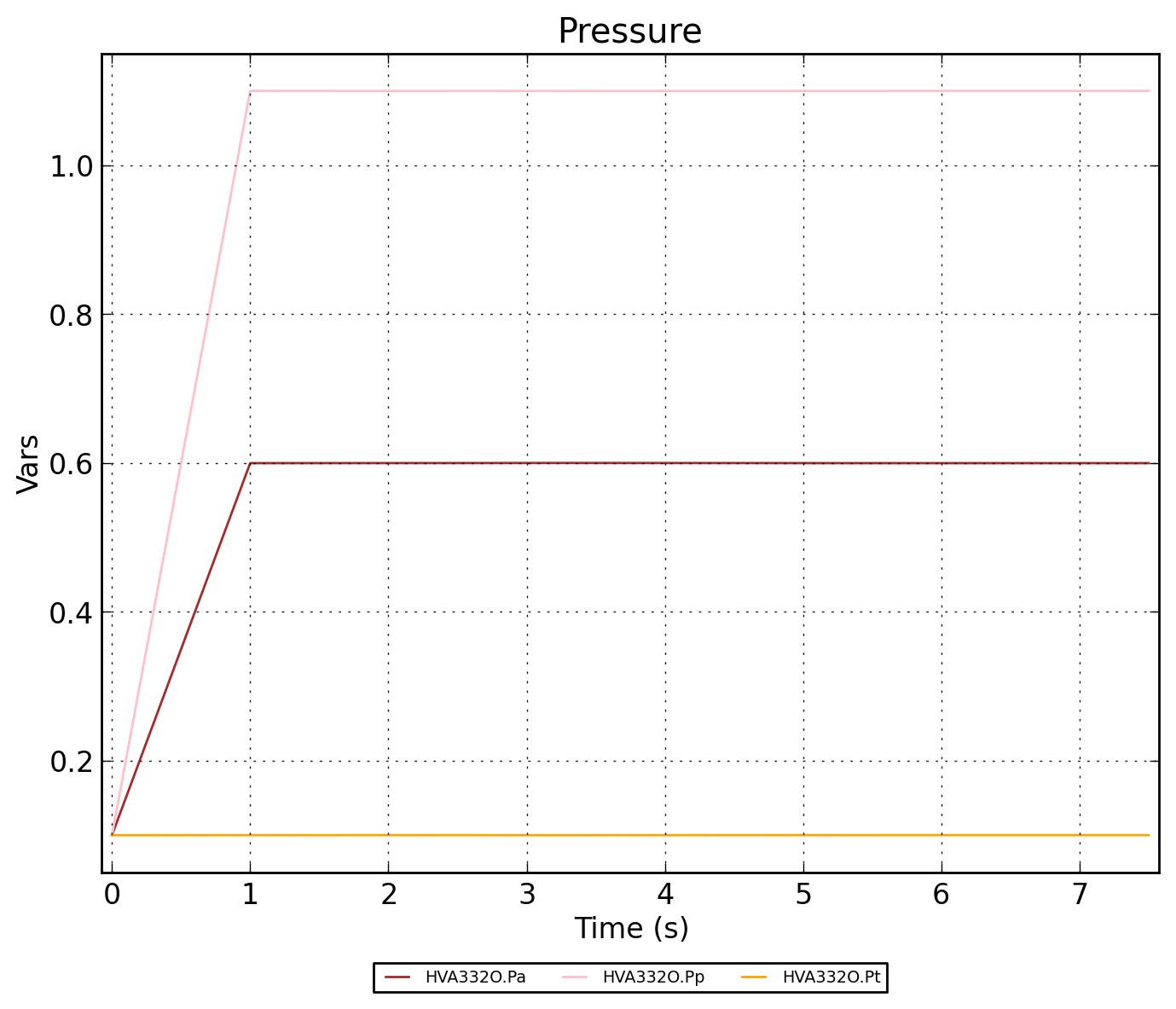

Рисунок 3 - HVA332O.Pressure

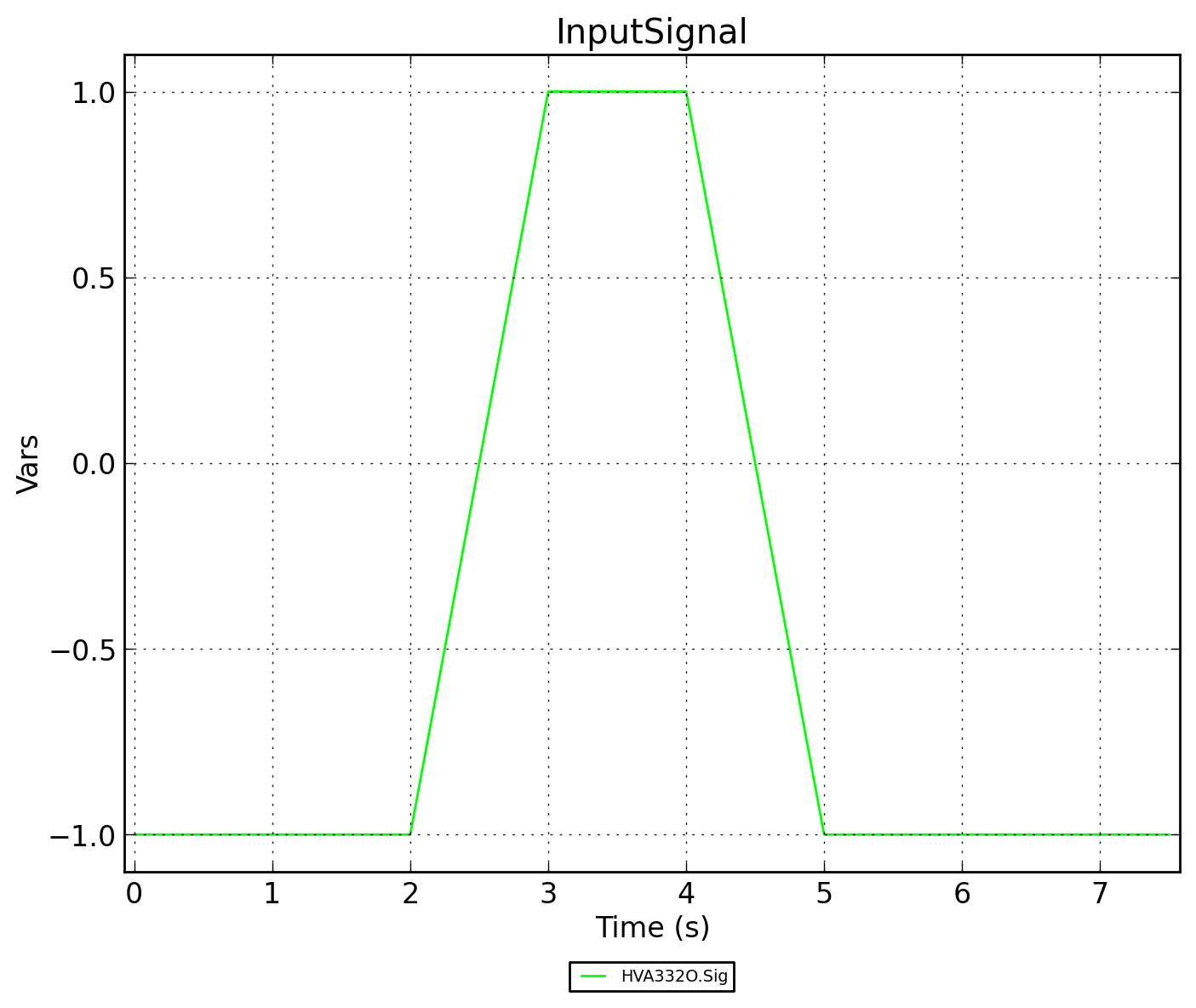

Рисунок 4 - HVA332O.InputSignal

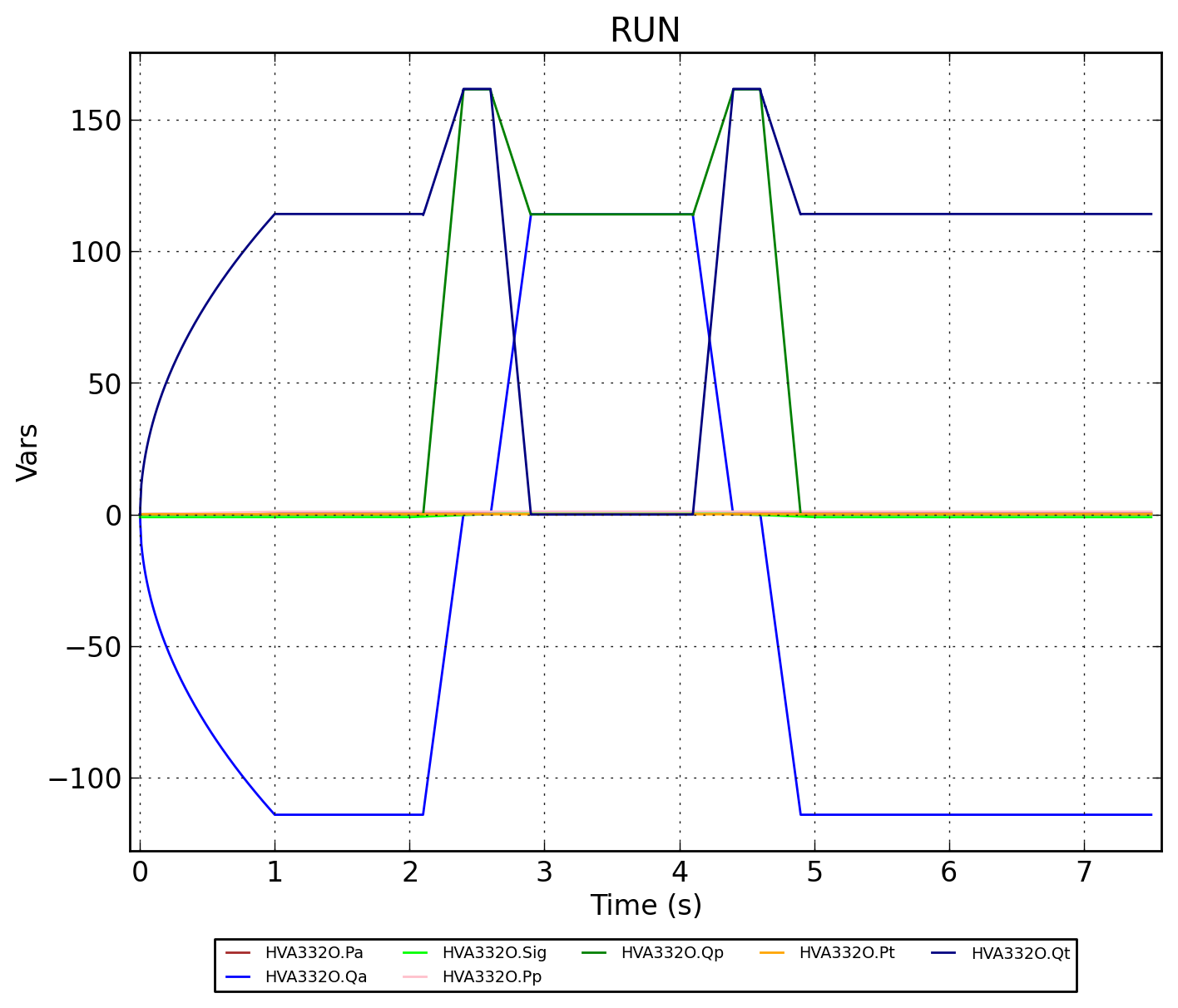

Рисунок 5 - HVA332O.RUN
