Модель: OTG

Библиотека: Hydro

Имя на уровне решателя: OPENTANK

Аннотация: Открытый резервуар с постоянной площадью сечения вдоль вертикальной оси

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт, передающий высоту столба жидкости, м
2	Port2	base.DOF1	1D механический порт, передающий ускорение вдоль вертикальной оси, м/с²

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	ACC	base.real	Ускорение свободного падения	-9.81
2	Fluid		Свойства жидкости
3	H0	base.real	Начальный уровень жидкости, м (>0)	1.0
4	HA	base.real	Общая высота бака, м (>0)	1.0
5	P0	base.real	Давление газа над жидкостью (относительное) (P0>-0.1)	0.0
6	SA	base.real	Площадь дна бака, м² (SA>0)	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	OTG
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:07:49 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель OTG - Открытый резервуар с постоянной площадью сечения
вдоль вертикальной оси

Тест: Перетекание жидкости между двумя соединенными отверстием
резервуарами

Отверстие в баке1 , OTG1
HA=10 - Общая высота бака, м (>0)
SA=0.5 - Площадь дна бака, м² (SA>0)
H0=6 - Начальный уровень жидкости, м (>0)
P0=0.0 - Давление газа над жидкостью (относительное) (P0>-0.1)
ACC=-9.81 - Ускорение свободного падения
Fluid=Fluid - Свойства жидкости

Отверстие в баке2 , OTG2
HA=10 - Общая высота бака, м (>0)
SA=2.0 - Площадь дна бака, м² (SA>0)
H0=1 - Начальный уровень жидкости, м (>0)
P0=0.0 - Давление газа над жидкостью (относительное) (P0>-0.1)
ACC=-9.81 - Ускорение свободного падения
Fluid=Fluid - Свойства жидкости

Результат:
Изначальный суммарный объем жидкости в баках = (0.5 * 6 + 2.0 * 1) м3= 5 м3
Равенство давлений обеспечивает равенство высот h. 0.5 * h + 2 * h = 5 м3.
h = 2 м

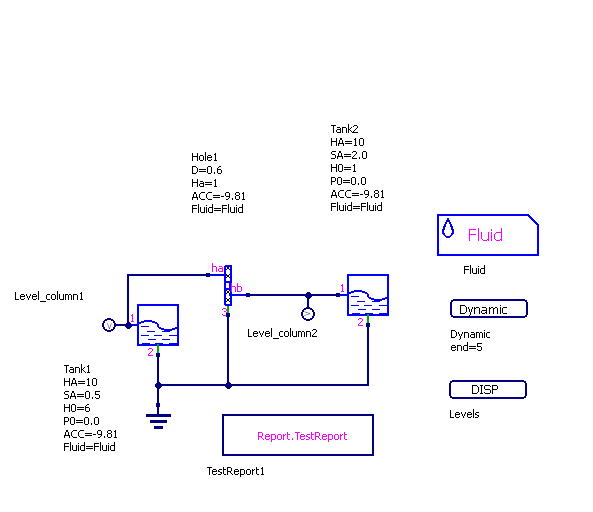

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

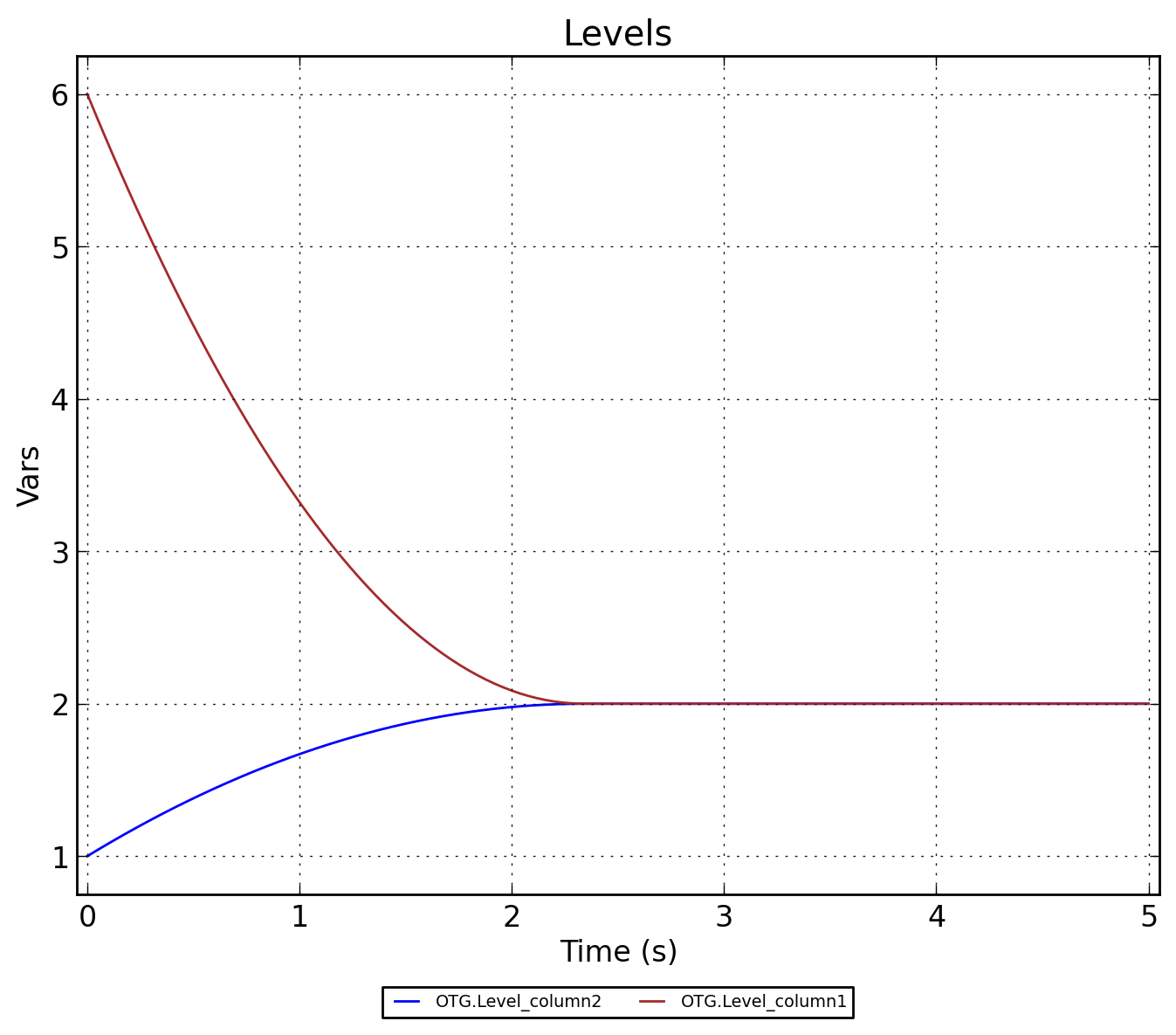

Рисунок 2 - OTG.Levels

Рисунок 3 - OTG.RUN
