Модель: HR1COE

Библиотека: Hydro

Имя на уровне решателя: HR1COE

Аннотация: Компонент моделирует потери на соединительных элементах трубопровода таких, как конфузор и диффузор

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	portA	DOF1	Гидравлический порт А
2	portB	DOF1	Гидравлический порт В

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
2	Da	base.real	Гидравлический диаметр на порту А, м	0.05655
3	Db	base.real	Гидравлический диаметр на порту В, м	0.08
4	Fluid	base.Fluid	Объект жидкости	Fluid
5	P0	base.real	Начальное давление, МПа	0.0
6	alpha	base.real	Угол перехода – от 0 до 90 градусов, град	10



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

HR1COE

Модуль тестируемого компонента

Hydro

Дата тестирования

Tue Mar 24 20:55:14 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель HR1COE - Компонент моделирует потери на соединительных элементах трубопровода таких, как конфузор и диффузор

Тест: Проверка значения объемного расхода при перепаде давления от 0 до 0.1 МПа.

HR1COE в режиме конфузора

Da=0.01 - Гидравлический диаметр на порту A, м
Db=0.0125 - Гидравлический диаметр на порту B, м
alpha=10 - Угол перехода – от 0 до 90 градусов, град
A_lam=100 - Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
P0=0.0 - Начальное давление, МПа
Fluid=Fluid - Объект жидкости

Результат:
HR1COE в режиме конфузора использует коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 250) для угла 10 градусов и соотношения площадей n_{0} = 0.064.

Qv= 525.26 л/мин

Определение ζ для объекта HR1COE в режиме диффузора по таблице Идельчик (страница 211).
Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

. figure:: ../../_tests/Hydro/.temp/HR1COE.sch.png

align:: center
scale:: 70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

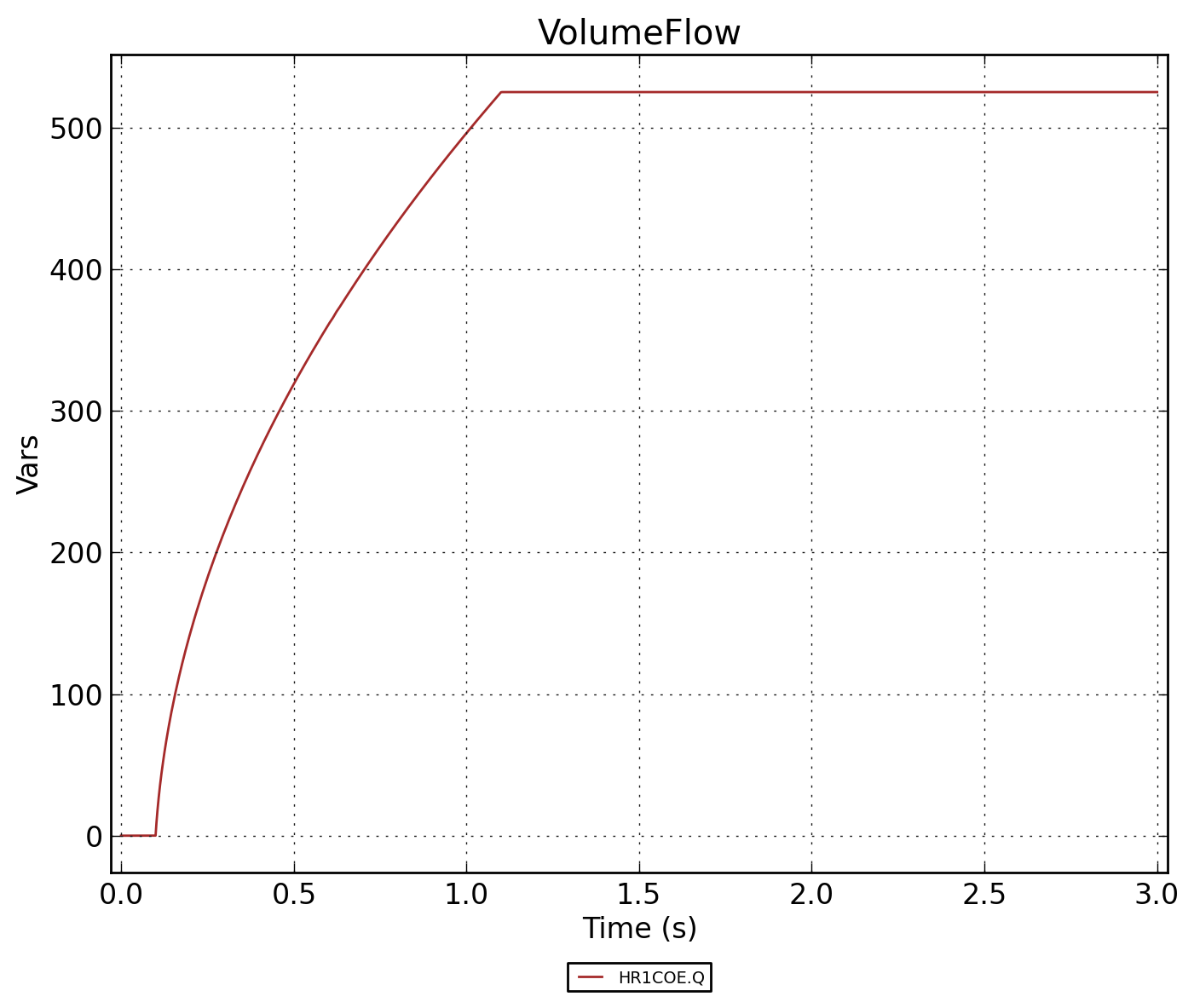

../../../../_images/HR1COE.VolumeFlow.png — Рисунок 2 - HR1COE.VolumeFlow

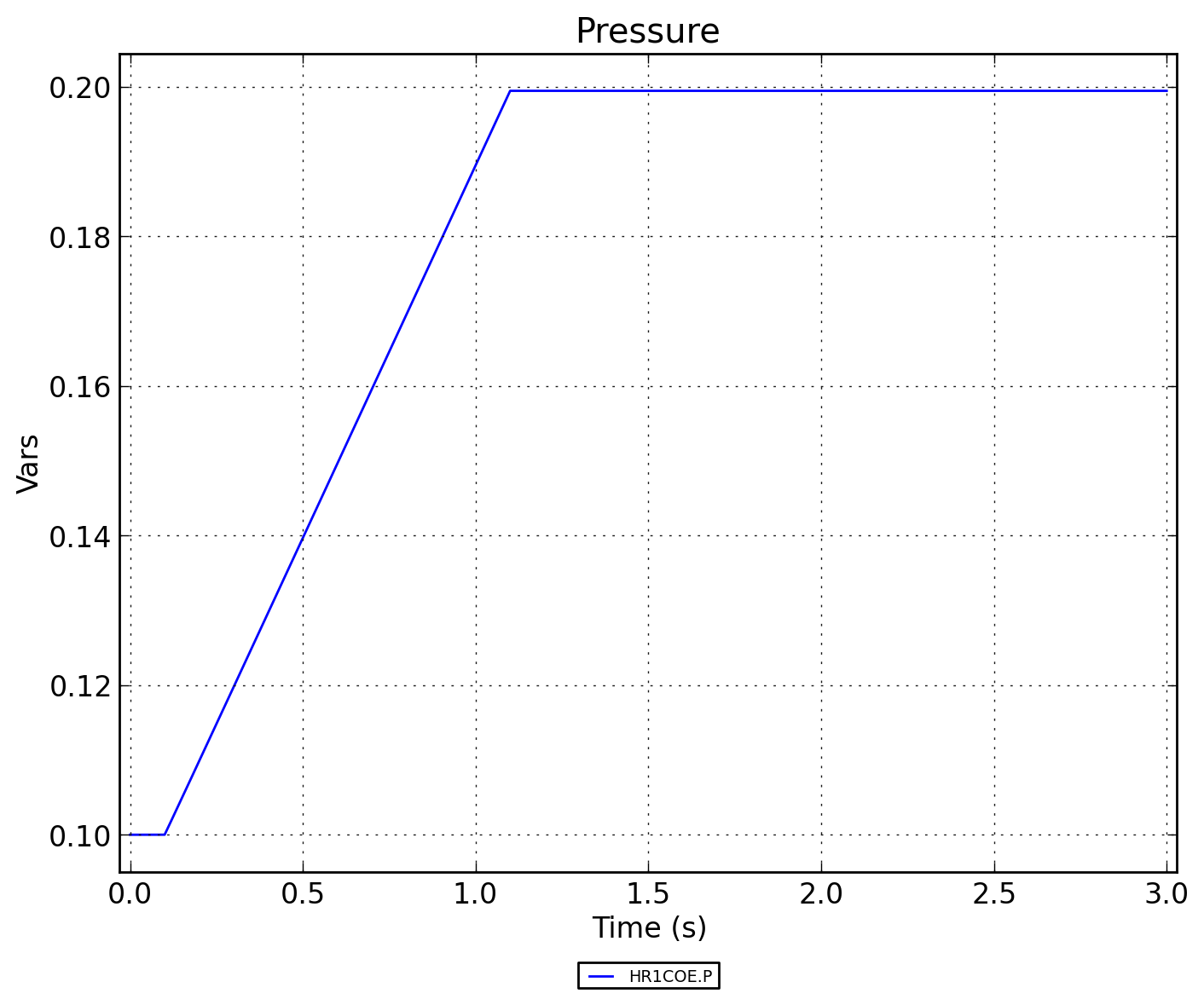

../../../../_images/HR1COE.Pressure.png — Рисунок 3 - HR1COE.Pressure

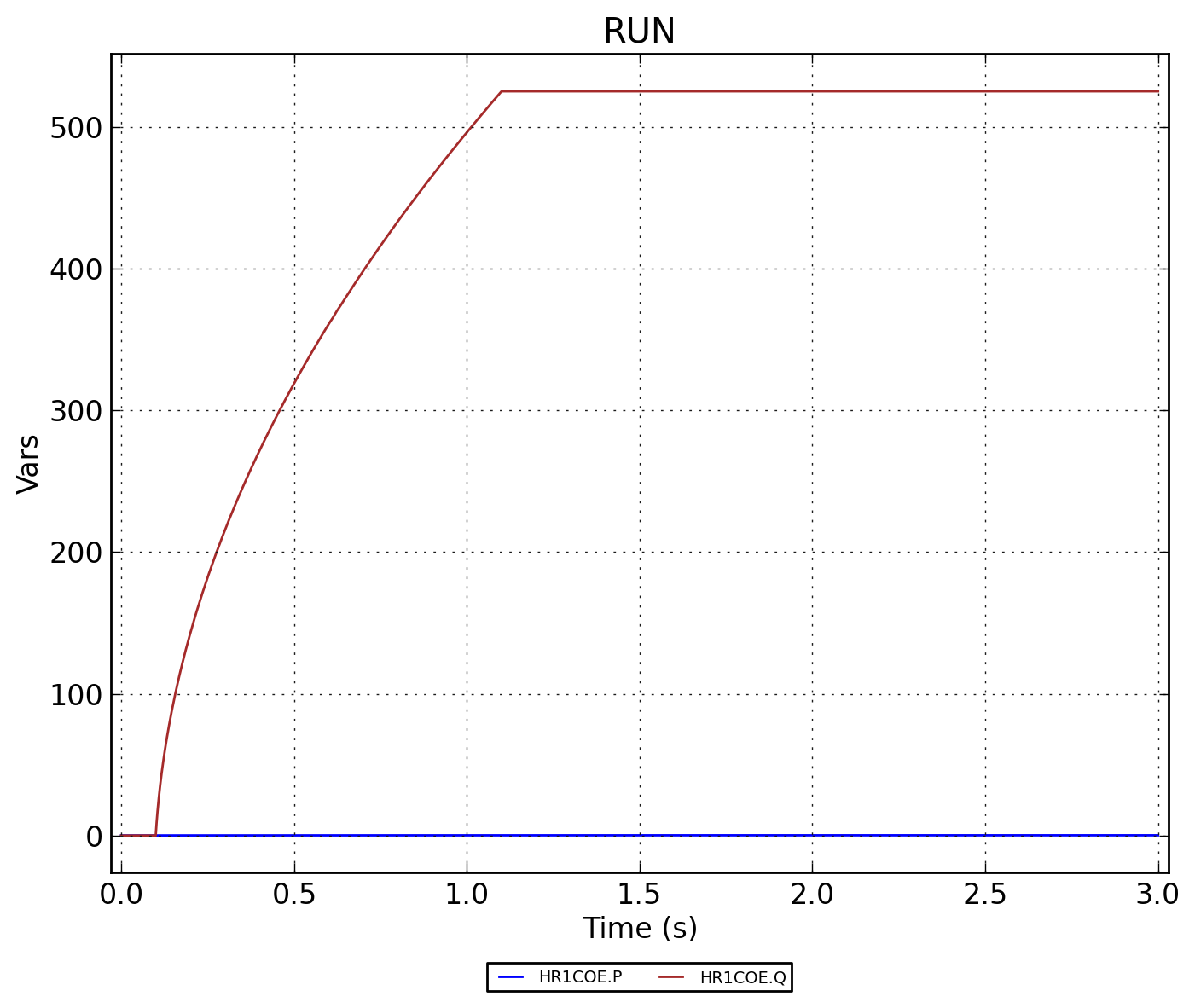

../../../../_images/HR1COE.RUN.png — Рисунок 4 - HR1COE.RUN
