Объект: HV1CHS

Библиотека: Hydro

Имя на уровне решателя: HV1CHS

Аннотация: Пружинный обратный клапан

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Cd	base.real	Коэффициент расхода	0.72
2	D	base.real	Диаметр, м	0.01
3	Fluid	base.Fluid	Параметры среды
4	P_cr	base.real	Давление начала открытия, МПа	0.2
5	P_fo	base.real	Давление полного открытия, МПа	0.5

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HV1CHS
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 20:57:00 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект HV1CHS - Пружинный обратный клапан

Тест: Проверка работы пружинного обратного клапана

Пружинный обратный клапан, HV1CHS

D=0.01 - Диаметр, м
Cd=0.72 - Коэффициент расхода
P_cr=0.1 - Давление начала открытия, МПа
P_fo=0.3 - Давление полного открытия, МПа
Fluid=Fluid - Параметры среды

Результат:
Клапан пропускает жидкость при перепаде давлений
0.1 МПа и полностью открывается при перепаде dp = 0.3 МПа.

. figure:: ../../_tests/Hydro/.temp/HV1CHS.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

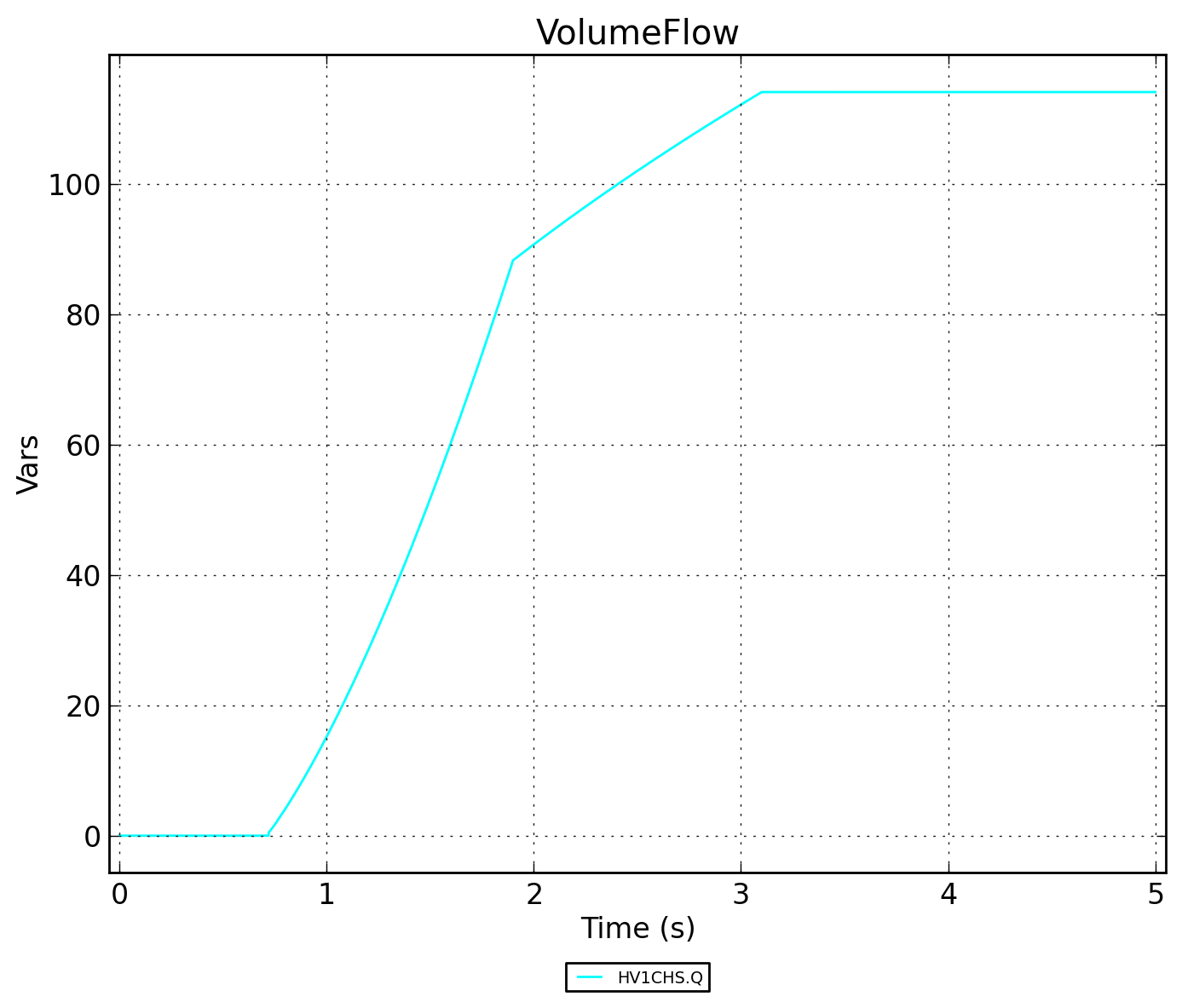

Рисунок 2 - HV1CHS.VolumeFlow

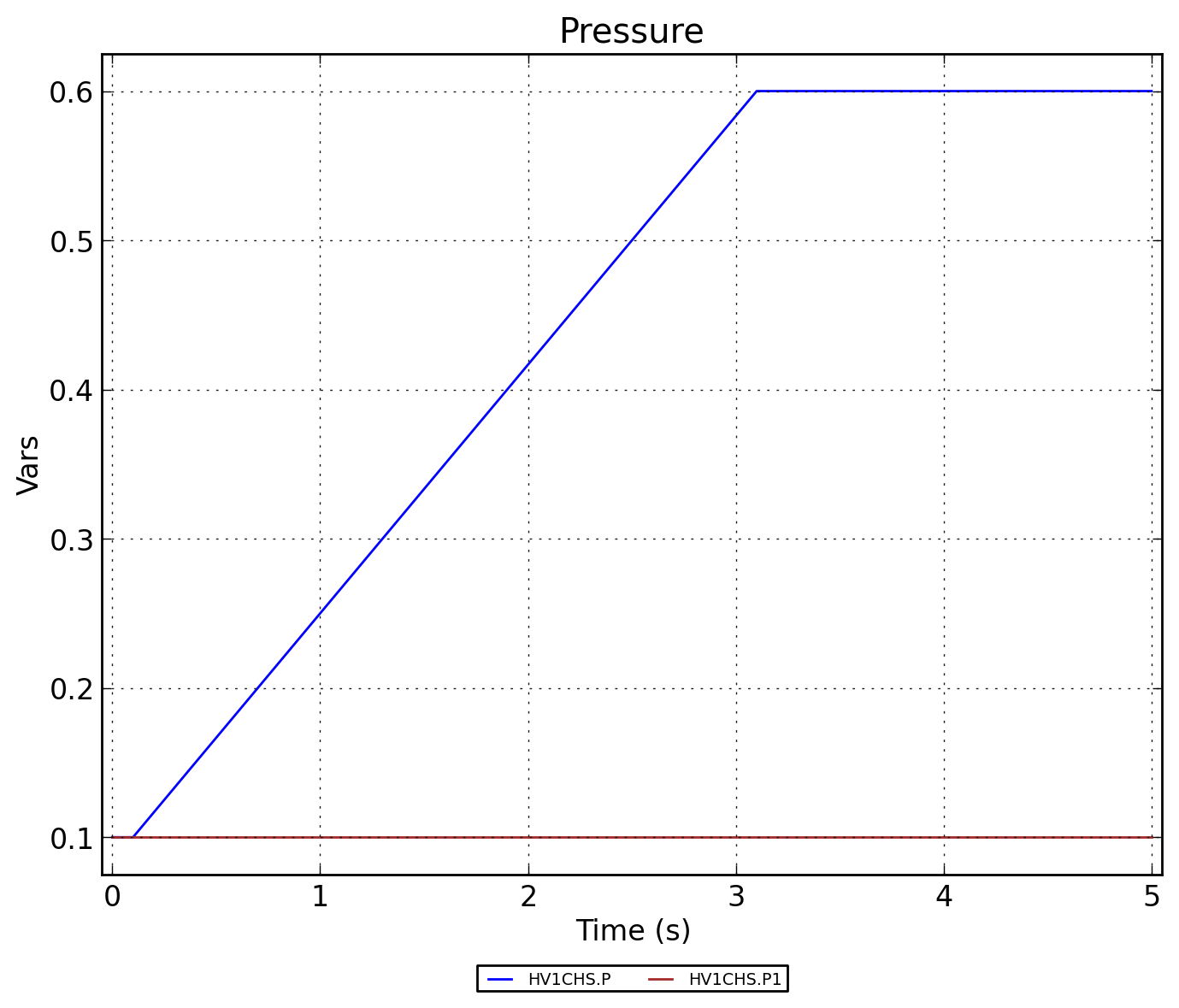

Рисунок 3 - HV1CHS.Pressure

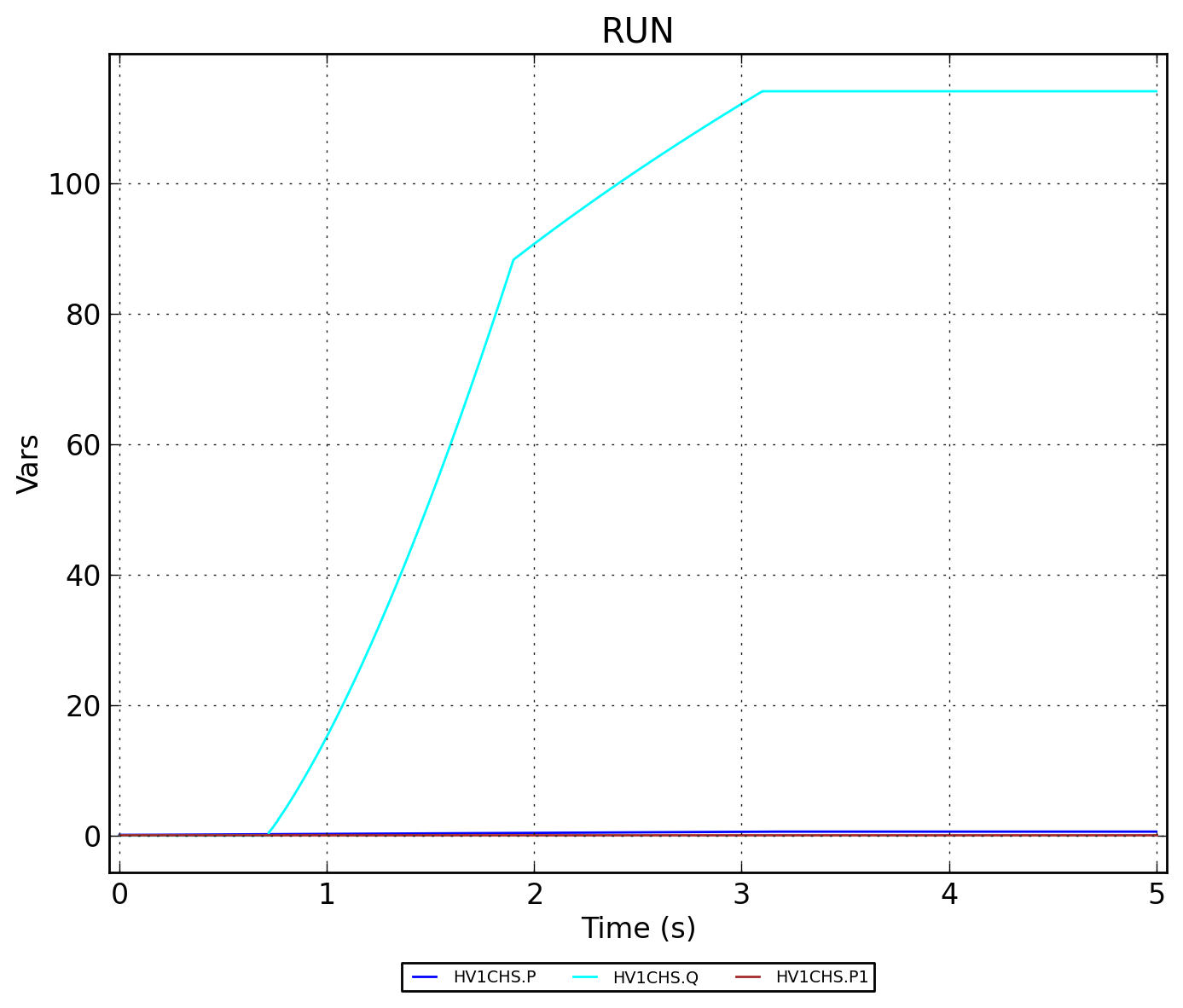

Рисунок 4 - HV1CHS.RUN
