Модель: NASGCU

Библиотека: Hydro

Имя на уровне решателя: NASGCU

Аннотация: Насос/мотор гидравлический переменного объема

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт 1, передающий момент на вал
2	Port2	base.DOF1	Гидравлический порт P
3	Port3	base.DOF1	Гидравлический порт T
4	Port4	base.DOF1	1D механический порт 2, передающий момент на опоры насоса
5	Port5	base.DOF1	Сигнальный порт, передающий степень использования рабочего объема (от 0 до 1)

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Fluid	base.Fluid	Свойства жидкости
2	JC	base.real	Момент инерции картера насоса/мотора, кг·м²	1e-2
3	JR	base.real	Момент инерции ротора насоса, кг·м²	1e-3
4	KPD	base.real	Общий кпд насоса	0.9
5	KPDO	base.real	Объемный кпд насоса	0.99
6	NN	base.real	Номинальная частота вращения, рад/с	104.72
7	PN	base.real	Номинальный перепад давлений, МПа	1
8	VR	base.real	Рабочий объем, см³	10

Параметры(worklist):

№	Название	Тип	Описание
1	work1	base.real	VM приведенный рабочий объем
2	work2	base.real	KM коэффициент механических потерь
3	work3	base.real	KG коэффициент гидравлических потерь
4	work4	base.real	VW подача насоса л/радиан
5	work5	base.real	V приближенный объем жидкости в насосе

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	NASGCU
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:07:28 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель NASGCU - Насос/мотор гидравлический переменного объема

Тест: Объемный расход через гидравлический насос постоянного объема с креплением корпуса

Насос/мотор гидравлический переменного объема,  NASGCU

VR=1 - Рабочий объем, см³
PN=0.05 - Номинальный перепад давлений, МПа
NN=50 - Номинальная частота вращения, рад/с
KPDO=0.9 - Объемный кпд насоса
KPD=0.8 - Общий кпд насоса
JR=0.0000001 - Момент инерции ротора насоса, кг·м²
JC=0.0000001 - Момент инерции картера насоса/мотора, кг·м²
FP=Fluid - Свойства жидкости

Результат
Vr пропорционален сигналу на порту = Signal * VR
Теоретический расход:
Qv = VW * Wr, Wr - угловая скорость, VW - подача насоса л/рад
Объемные потери:
Qp = K_G * dp,  K_G - гидравлические потери с линейной характеристикой
от рабочей точки:
K_G = QT / PN * (1 - KPD0),  Расход в рабочей точке в л/мин = QT = Vr * Nn / 1000
Подача насоса VW л/радиан = (Vr * 60 / 1000 * 2 * π).
Перепад давлений = 0.0 МПа

Итоговый расход:
Q = Qv - Qp
Q(Signal = 0) = 0 л/мин
Q(Signal = 0.5) = 0,038 л/мин
Q(Signal = 1.0) = 0.076 л/мин

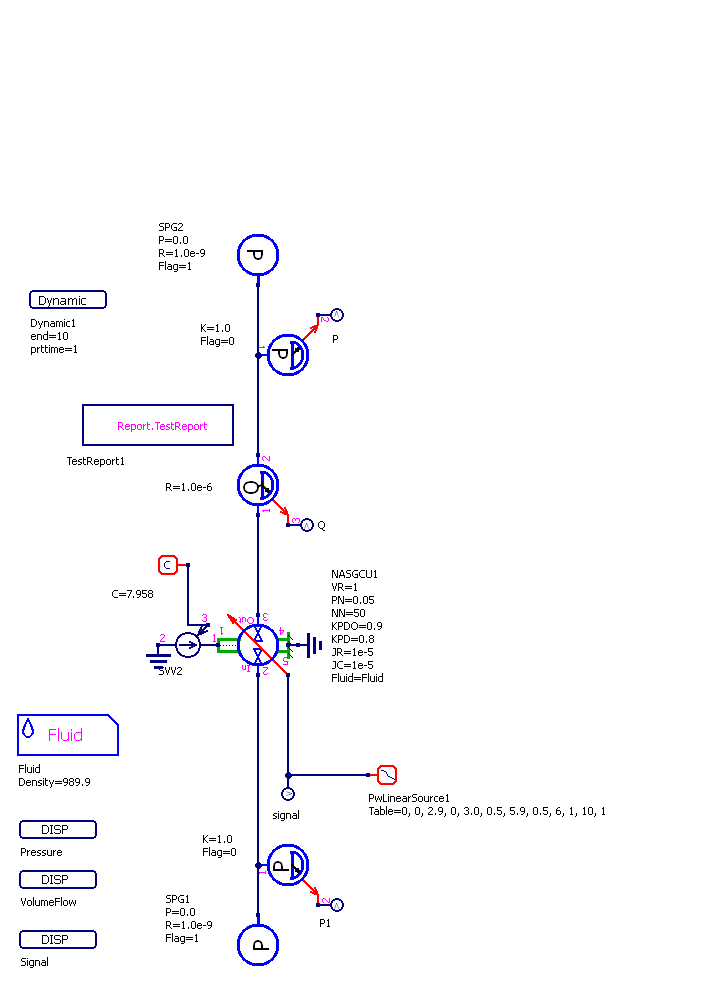

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

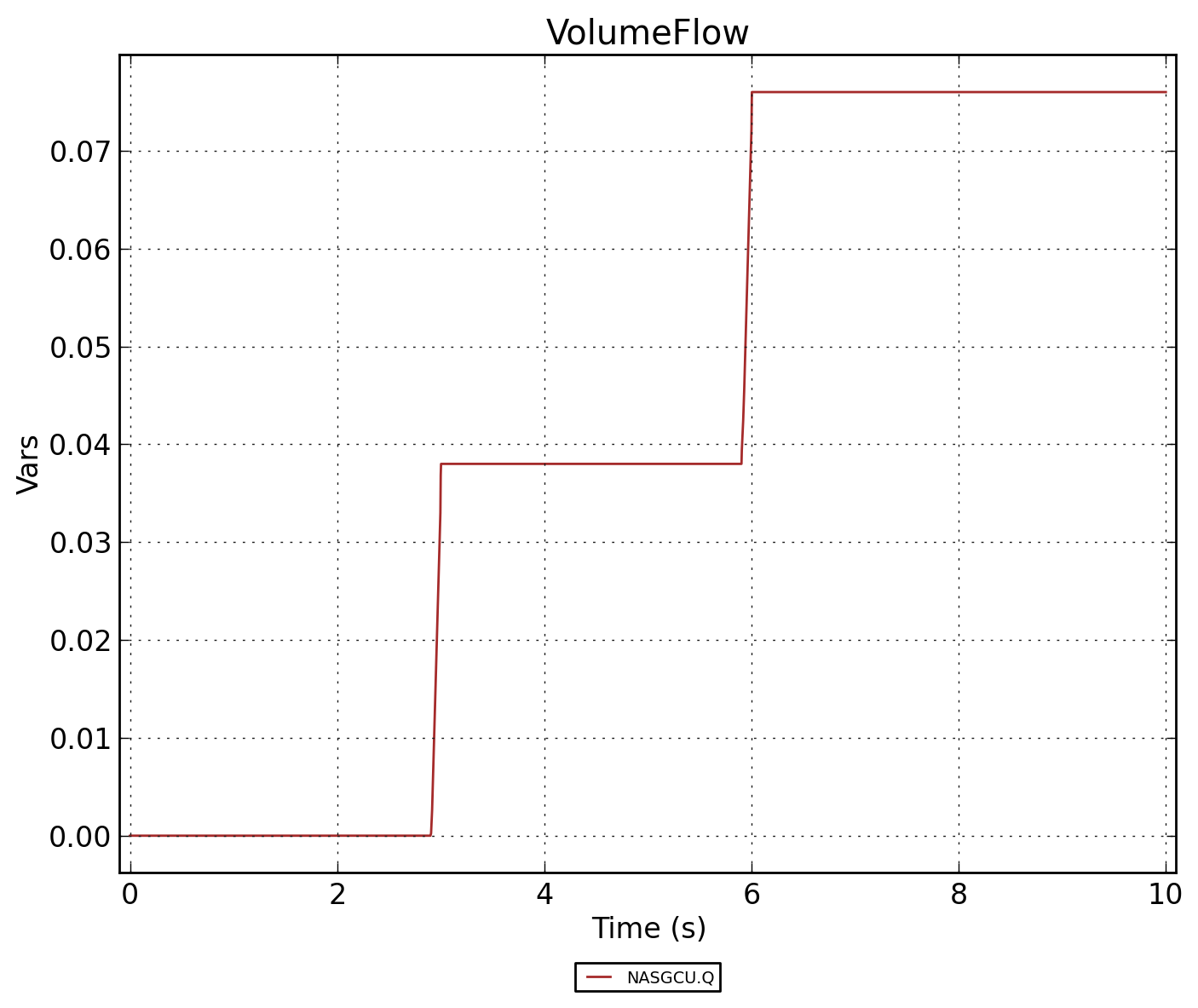

Рисунок 2 - NASGCU.VolumeFlow

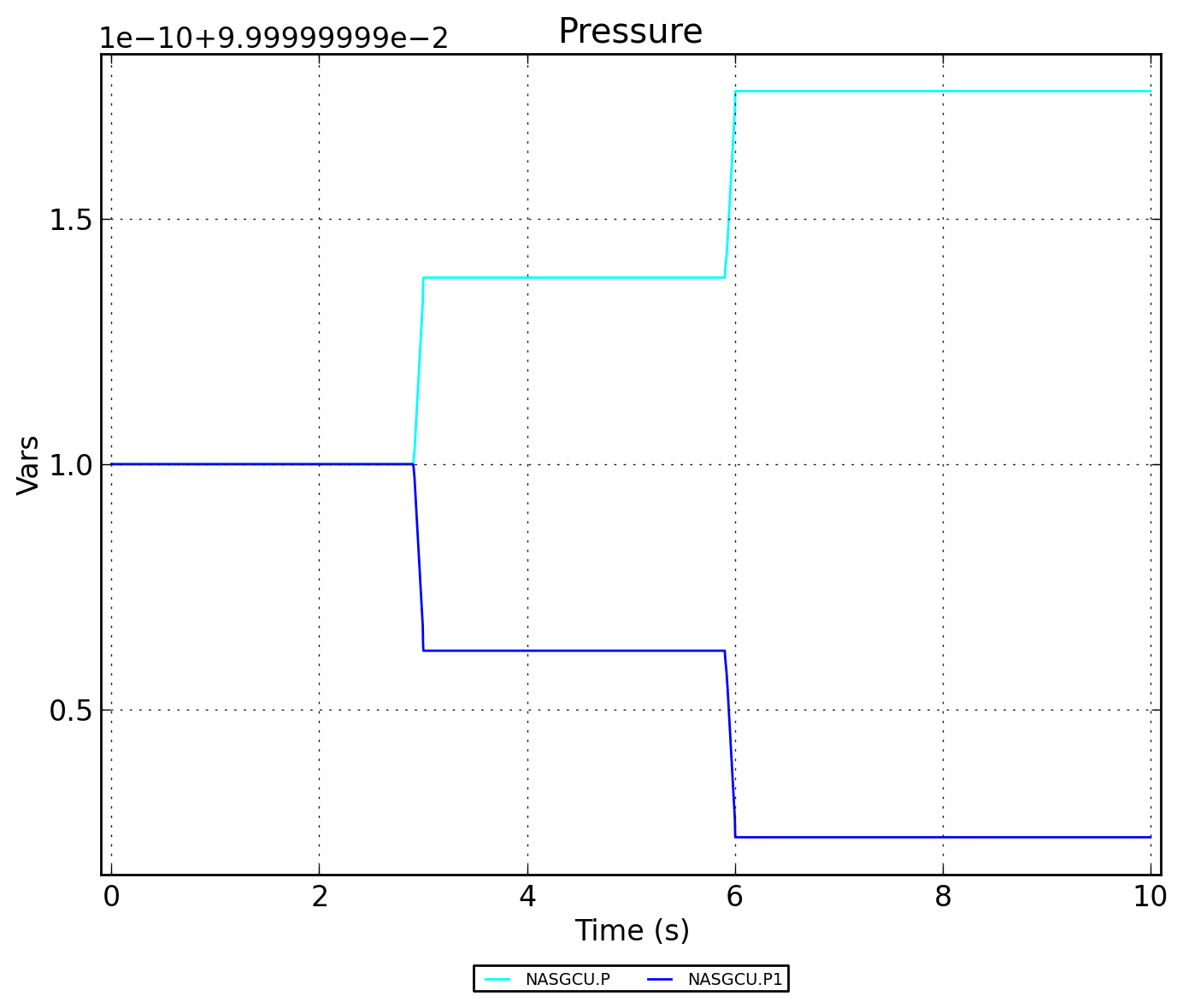

Рисунок 3 - NASGCU.Pressure

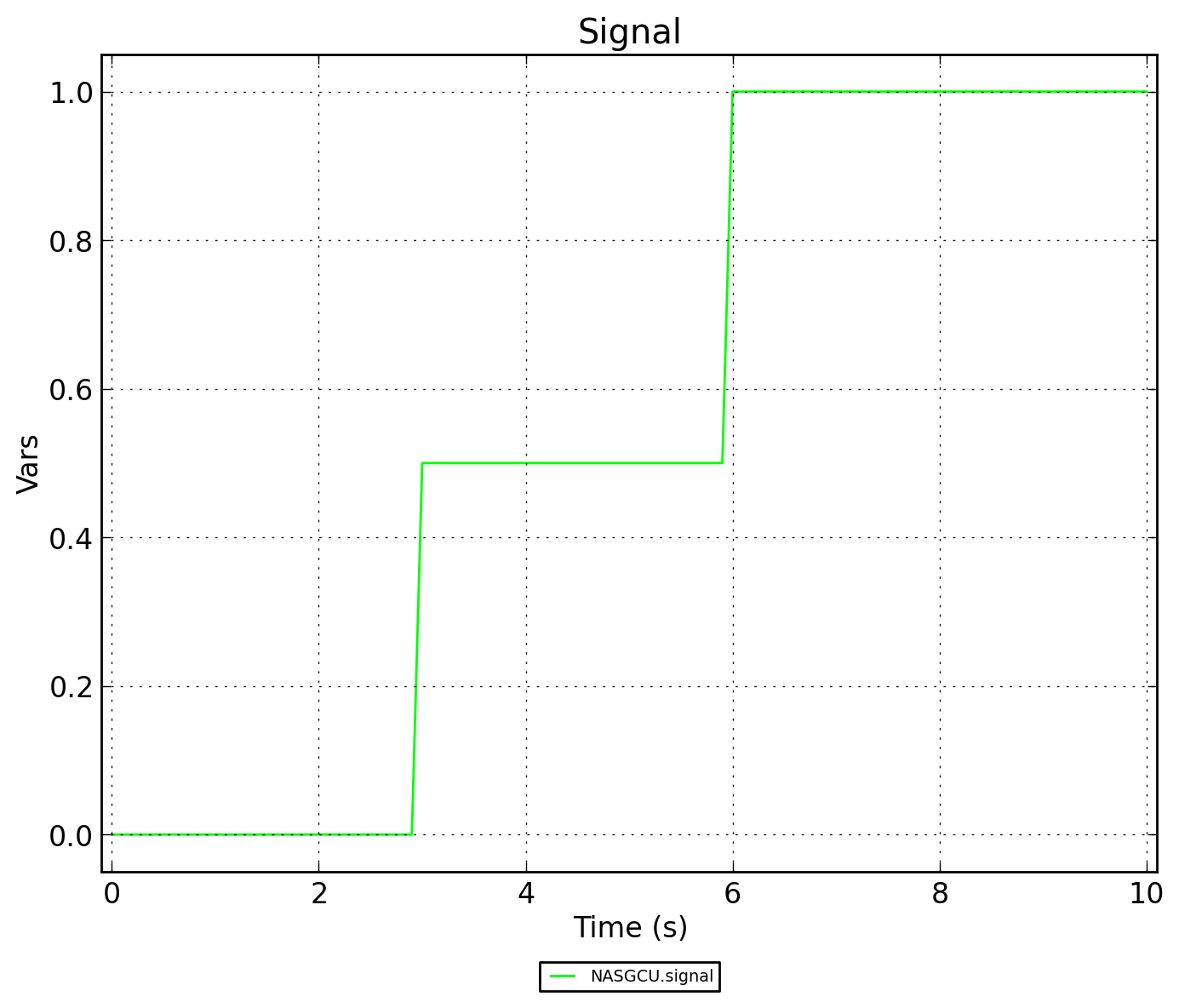

Рисунок 4 - NASGCU.Signal

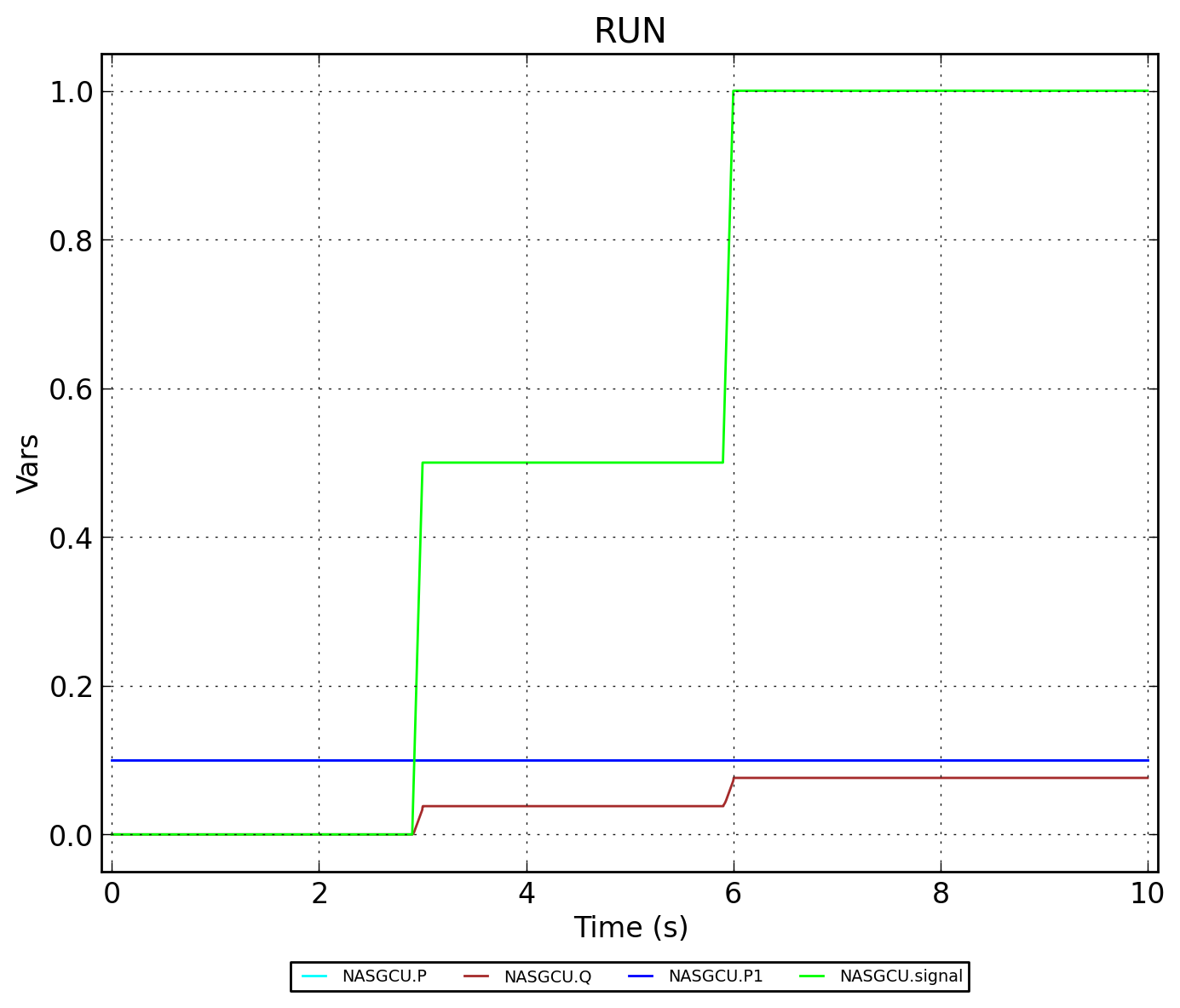

Рисунок 5 - NASGCU.RUN
