Объект: HV1RED

Библиотека: Hydro

Имя на уровне решателя: HV1RED

Аннотация: Редукционный клапан

Обозначение: Редукционный клапан

Порты (степени свободы) компонента:

Обозначение порта

Тип

Наименование порта

1

Port1

base.DOF1

Гидравлический порт 1

2

Port2

base.DOF1

Гидравлический порт 2

Пользовательские параметры модели

Параметр

Тип

Описание

Значение по умолч.

1

Cd

base.real

Коэффициент расхода

0.72

2

D

base.real

Диаметр, м

0.01

3

Fluid

base.Fluid

Параметры среды

4

P_cr

base.real

Давление начала закрытия, МПа

0.2

5

P_fo

base.real

Давление полного закрытия, МПа

0.5

Результаты тестирования
../../../../_images/logo_ru_no_text.png

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента

HV1RED

Модуль тестируемого компонента

Hydro

Дата тестирования

Tue Mar 24 20:59:34 2026

Результат

OK

Глава 2. Схема тестируемого объекта
Объект HV1RED - Клапан редукционый
Тест: Проверка работы редукционного клапана при подаче сигнала.
Результат:
Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

На порту 2 клапана:
При значении сигнала = 0 клапан закрыт
При достижении значения сигнала = 0,2 клапан начинает закрываться
При достижении значения сигнала = 0,5 клапан закрыт полностью

Параметры сигнала упр. источника давления на порту 1 клапана:
VL  = 0 - пасс. уровень
VH = 1 - акт. уровень
D = 0 - нач. задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 10 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры сигнала упр. источника давления на порту 2 клапана:
VL  = 0 - пасс. уровень
VH = 0.7 - акт. уровень
D = 2 - нач. задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 1 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры клапана:
D = 0.01 м - диаметр клапана
Cd = 0.72 - к-т расхода
P__cr = 0.2 - давление начала открытия, МПа
P__fo = 0.5 - давление полного открытия, МПа
Fluid = Fluid1, Oil - параметры среды


Параметры остальных моделей и объектов приведены на схеме.
. figure:: ../../_tests/Hydro/.temp/HV1RED.sch.png
align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста
../../../../_images/HV1RED.VolumeFlow.png

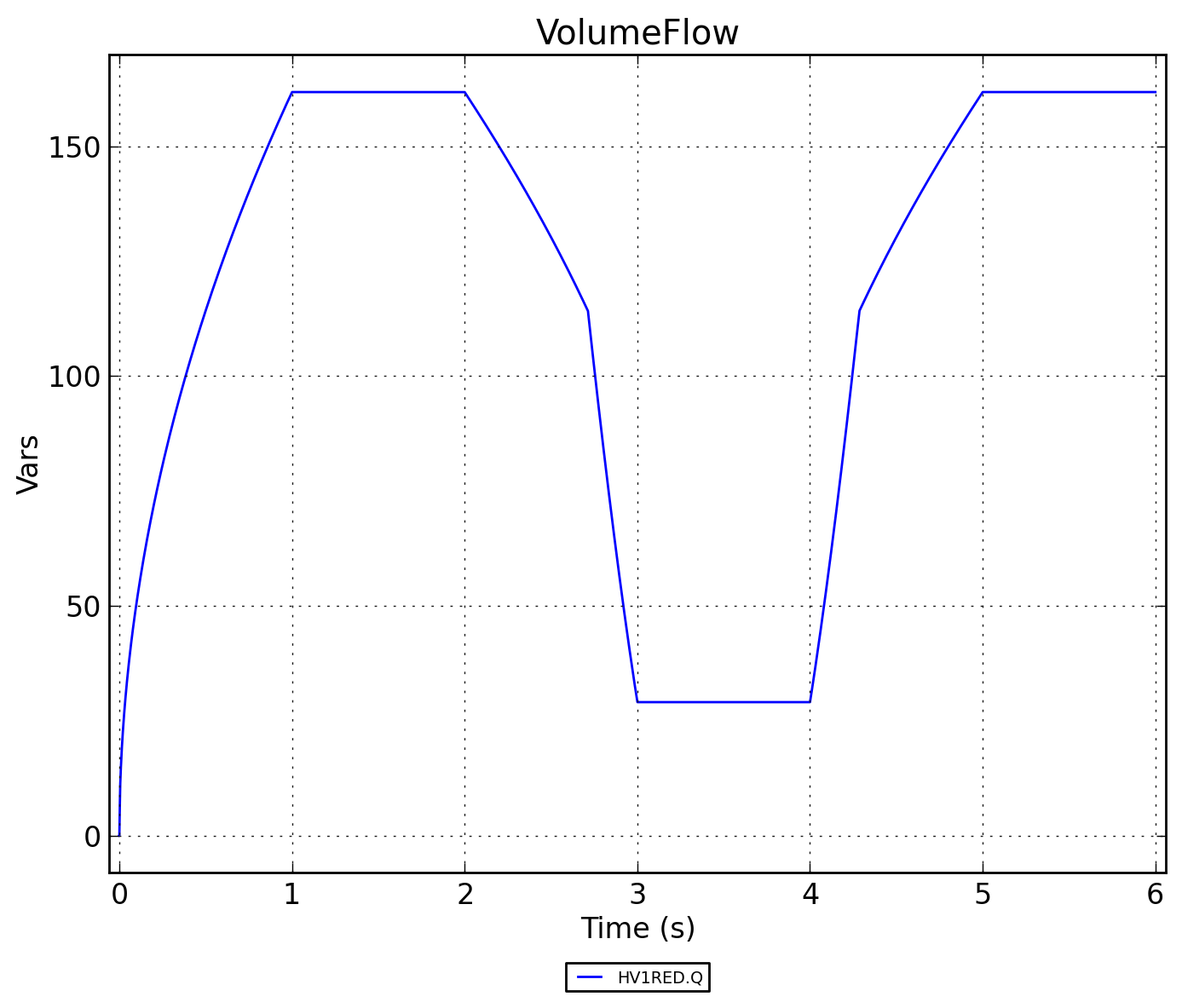

Рисунок 2 - HV1RED.VolumeFlow

../../../../_images/HV1RED.Pressure.png

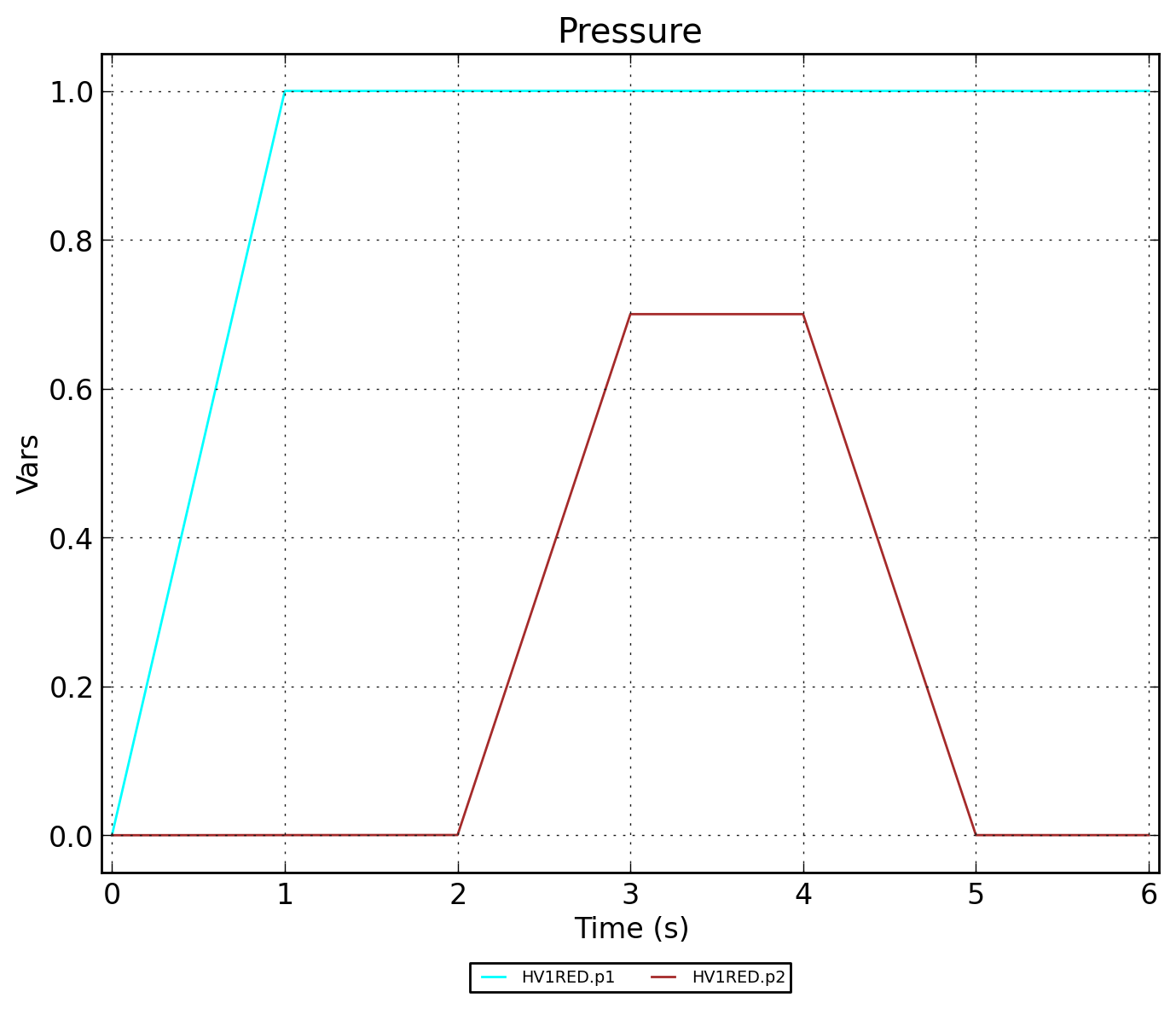

Рисунок 3 - HV1RED.Pressure

../../../../_images/HV1RED.RUN.png

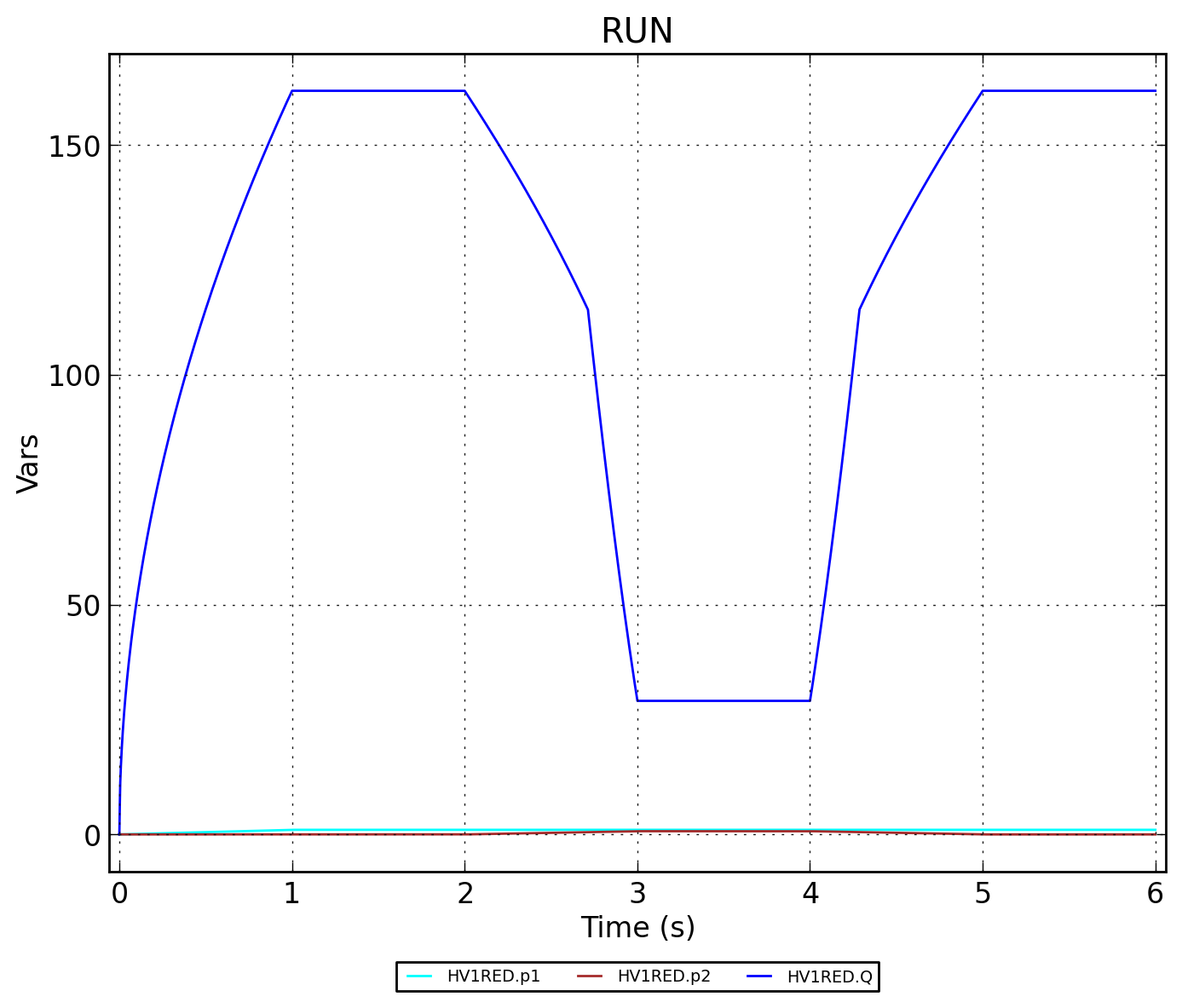

Рисунок 4 - HV1RED.RUN
