Объект: HV1SAF

Библиотека: Hydro

Имя на уровне решателя: HV1SAF

Аннотация: Предохранительный клапан

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Cd	base.real	Коэффициент расхода	0.72
2	D	base.real	Диаметр, м	0.01
3	Fluid	base.Fluid	Параметры среды
4	P_cr	base.real	Давление начала открытия, МПа	0.2
5	P_fo	base.real	Давление полного открытия, МПа	0.5

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HV1SAF
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 20:59:50 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект HV1SAF - Клапан предохранительный
Тест: Проверка работы предохранительного клапана при подаче сигнала.
Результат:
Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

При значении сигнала = 0 клапан закрыт
При достижении значения сигнала = 0,2 клапан начинает открываться
При достижении значения сигнала = 0,5 клапан открыт полностью

Параметры сигнала:
VL  = 0 - пасс. уровень
VH = 1 - акт. уровень
D = 1 - нач. задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 1 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры клапана:
D = 0.01 м - диаметр клапана
Cd = 0.72 - к-т расхода
P__cr = 0.2 - давление начала открытия, МПа
P__fo = 0.5 - давление полного открытия, МПа
Fluid = Fluid1 - параметры среды

Перепад давлений между узлами 1 и 2 меняется динамически от значения 0 МПа
 до 1 МПа, затем уменьшается до нуля.

Параметры остальных моделей и объектов приведены на схеме.

. figure:: ../../_tests/Hydro/.temp/HV1SAF.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

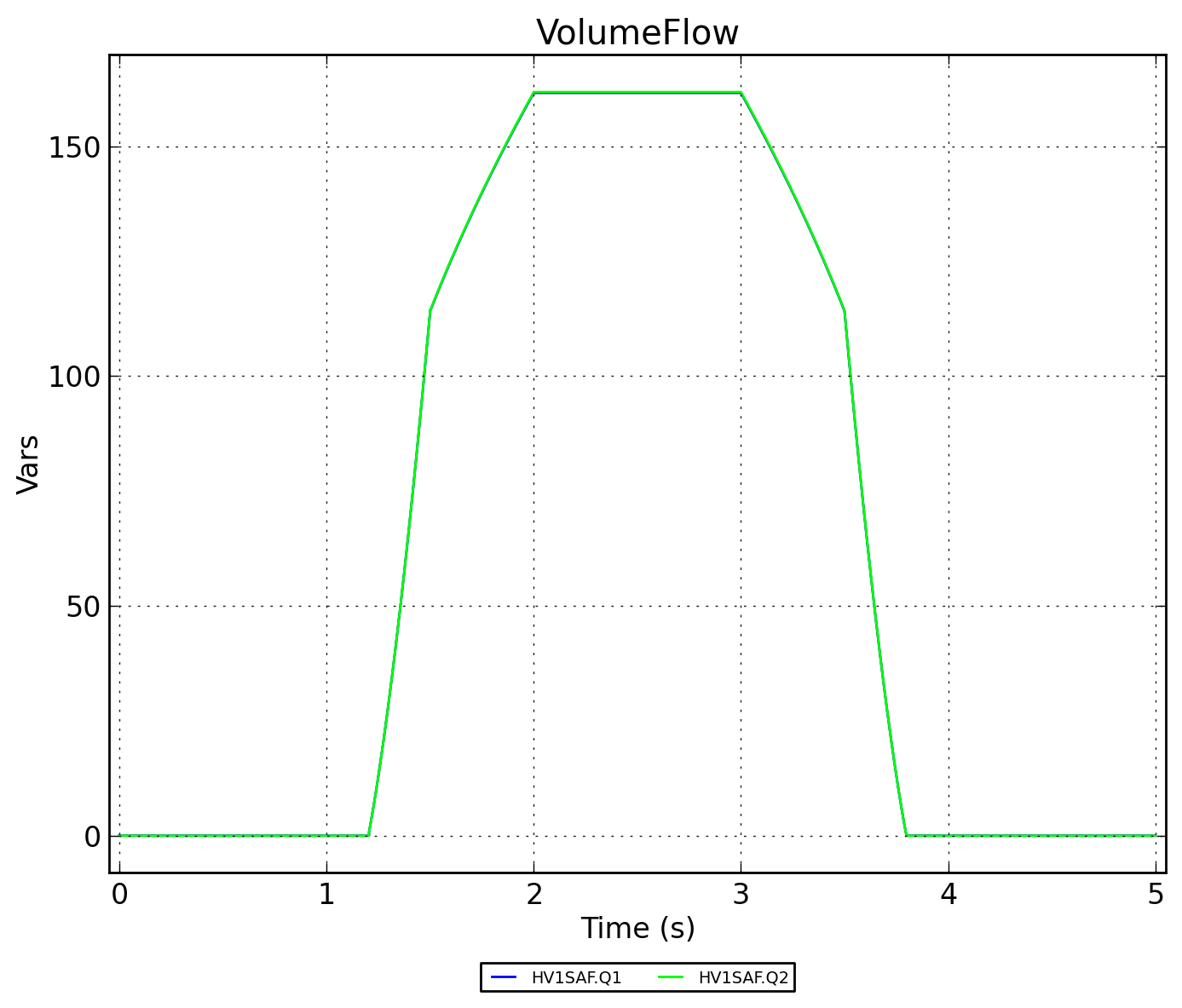

Рисунок 2 - HV1SAF.VolumeFlow

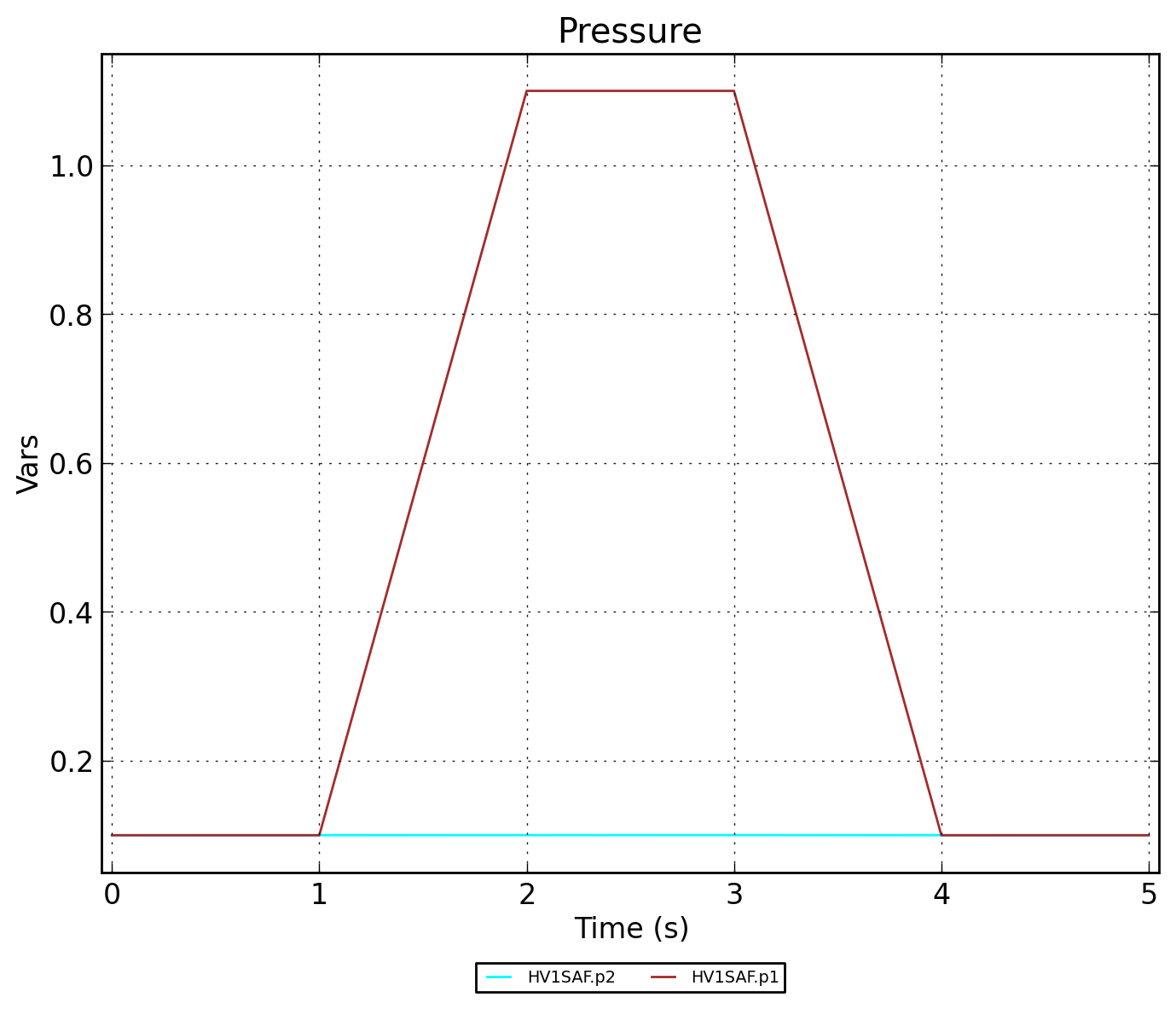

Рисунок 3 - HV1SAF.Pressure

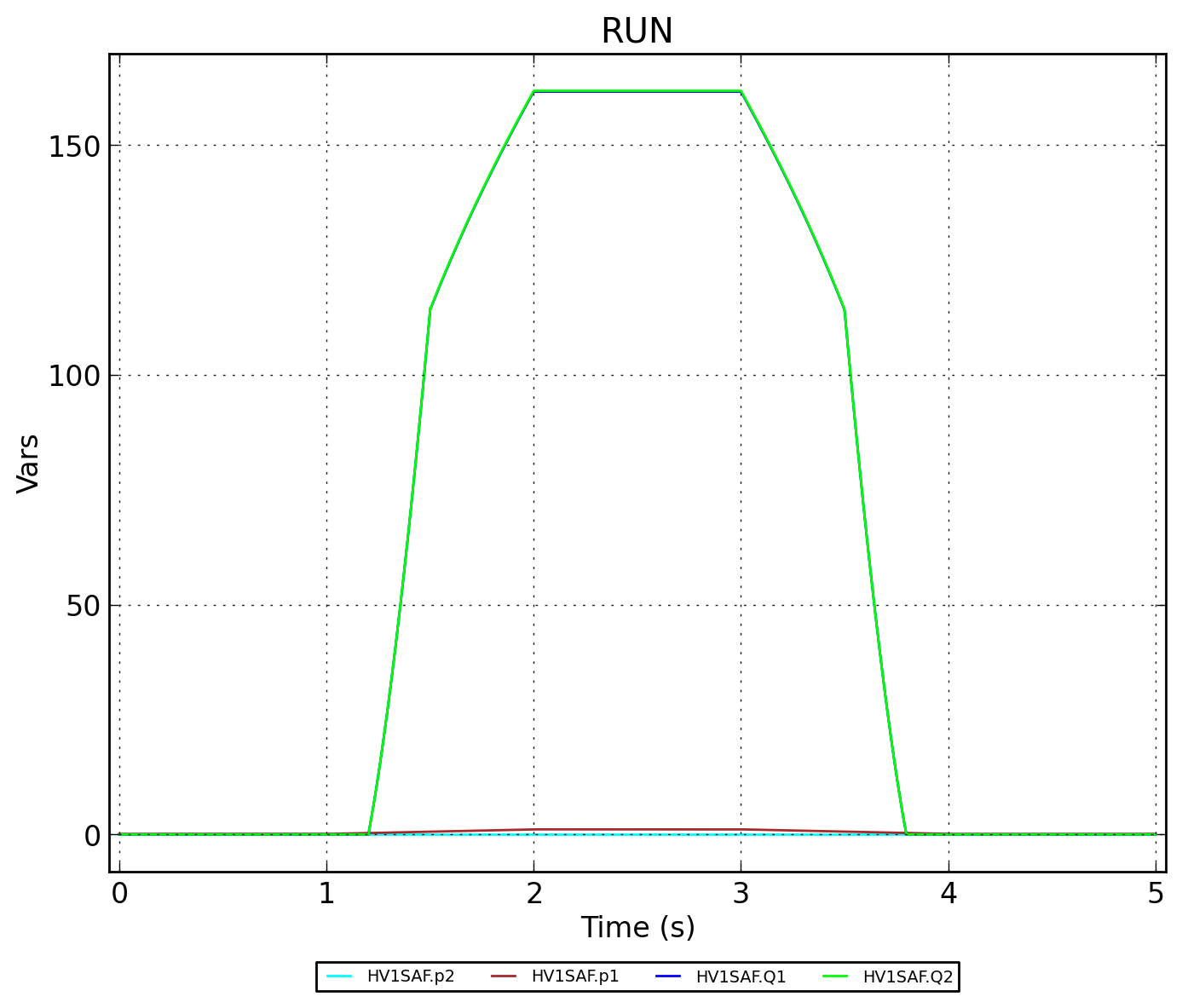

Рисунок 4 - HV1SAF.RUN
