Модель: QTR

Библиотека: Hydro

Имя на уровне решателя: QTR

Аннотация: Источник расхода трапециевидной формы

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт источника расхода

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	BT	base.real	Продолжительность заднего фронта импульса	1.0
2	D	base.real	Начальная задержка	0.0
3	FT	base.real	Продолжительность переднего фронта импульса	1.0
4	HT	base.real	Продолжительность вершины импульса	1.0
5	VH	base.real	Верхний уровень расхода, л/мин	1.0
6	VL	base.real	Нижний уровень расхода, л/мин	0.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	QTR
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:08:02 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель QTR- Источник расхода трапециевидной формы

Тест: Проверка источника расхода трапециевидной формы

Источник расхода трапециевидной формы, QTR

VL=0.0 - Нижний уровень расхода, л/мин
VH=60 - Верхний уровень расхода, л/мин
D=0.5 - Начальная задержка
FT=3.5 - Продолжительность переднего фронта импульса
HT=10 - Продолжительность вершины импульса
BT=1.0 - Продолжительность заднего фронта импульса

Результат:
Датчик регистрирует объемный расход (л/мин), совпадающий с сигналом,
как на источнике расхода трапециевидной формы

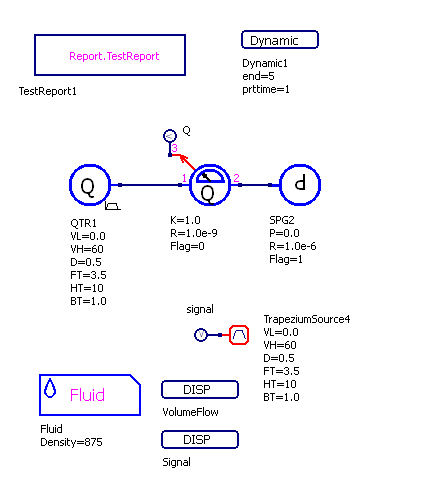

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

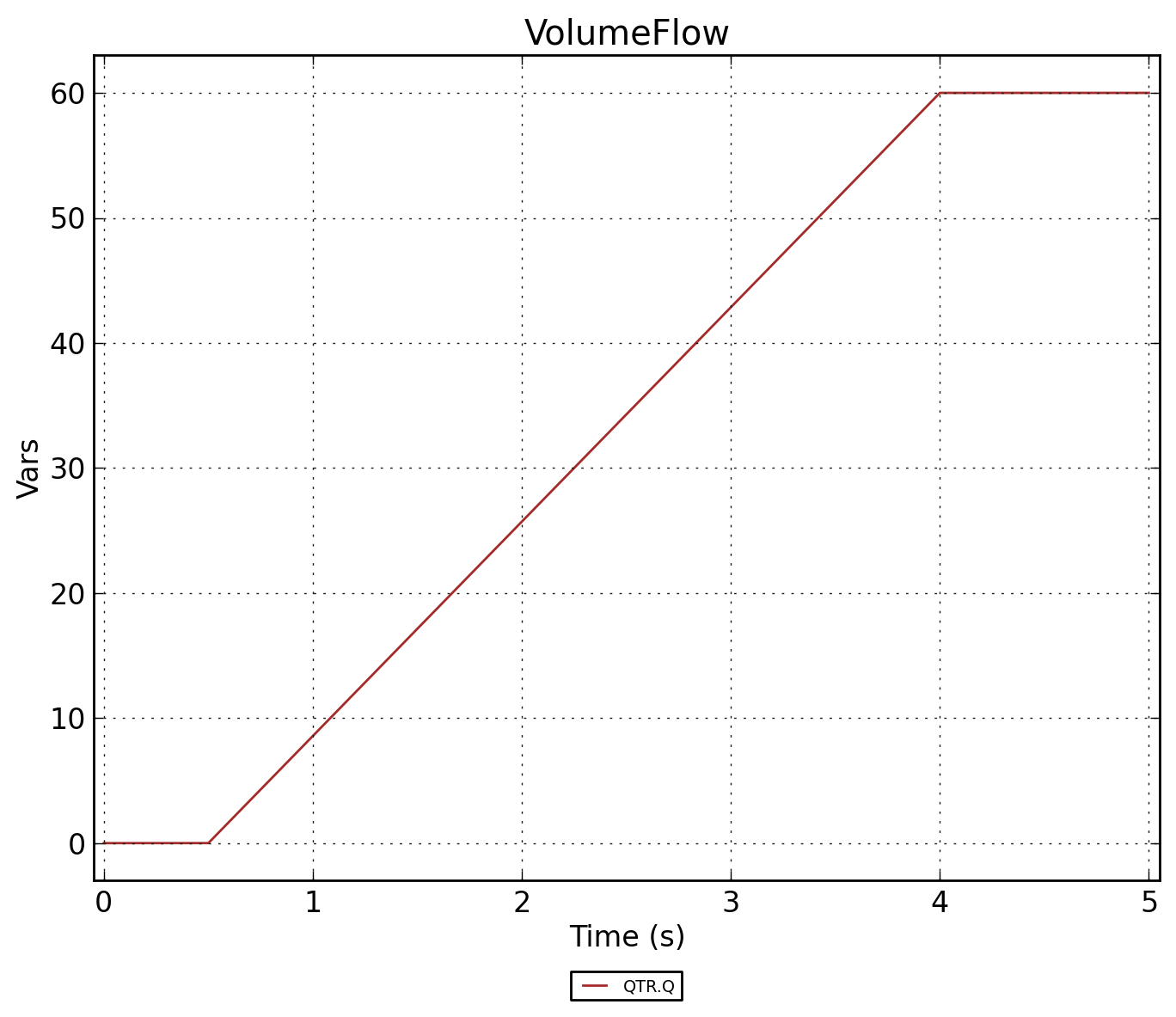

Рисунок 2 - QTR.VolumeFlow

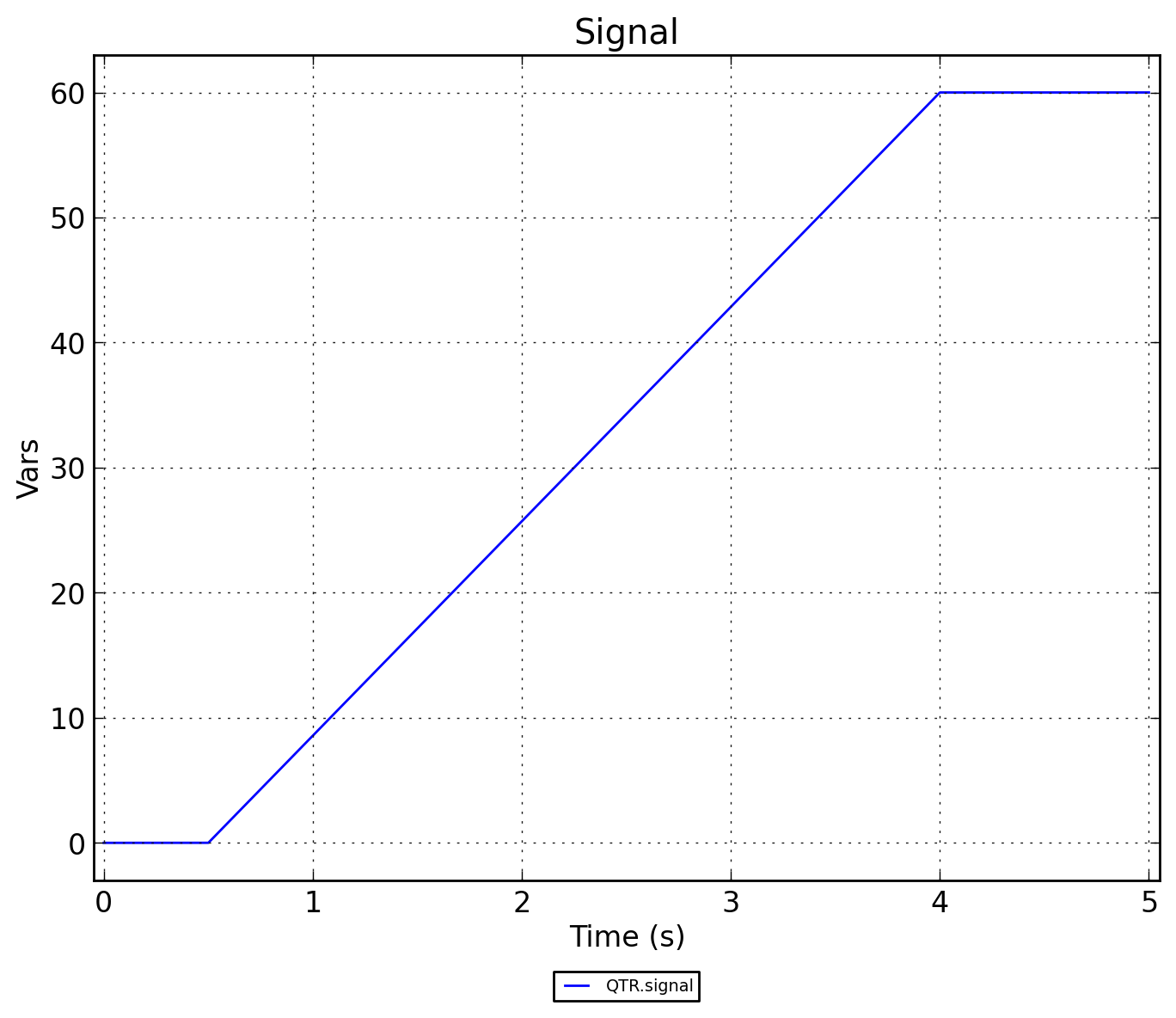

Рисунок 3 - QTR.Signal

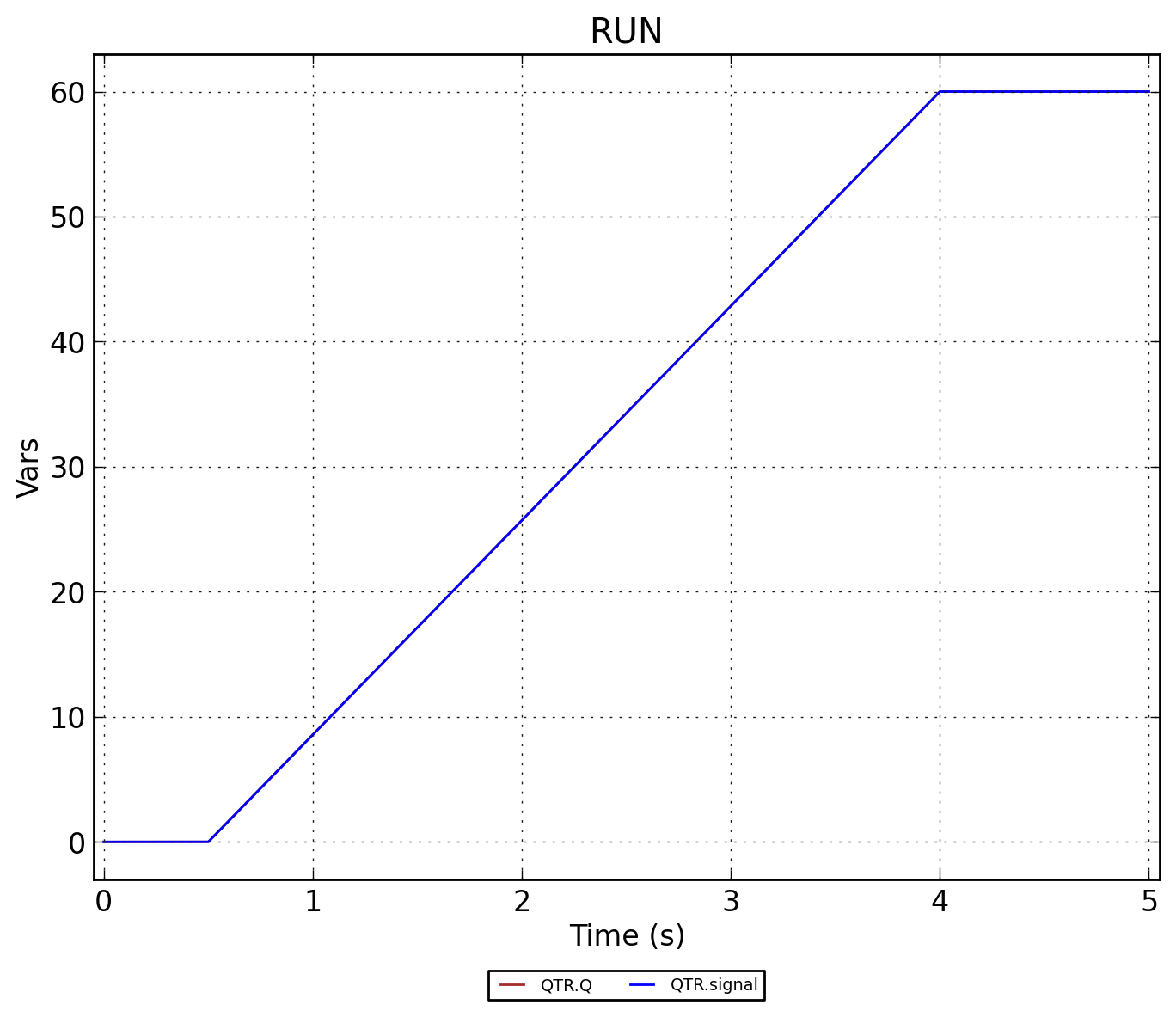

Рисунок 4 - QTR.RUN
