Модель: HR1CHV

Библиотека: Hydro

Имя на уровне решателя: HR1CHV

Аннотация: Компонент моделирует потери в обратном затворе

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	portA	DOF1	Гидравлический порт А
2	portB	DOF1	Гидравлический порт В

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
2	D	base.real	Гидравлический диаметр, м	0.1
3	Fluid	base.Fluid	Объект жидкости	Fluid
4	P0	base.real	Начальное давление, MPa	0.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HR1CHV
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 20:54:47 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель HR1CHV - Обратный затвор

Тест: Проверка значения объемного расхода при перепаде давления от 0 до 0.1 МПа.

Обратный затвор, HR1CHV

D=0.1 - Гидравлический диаметр, м
A_{lam}=0 - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения, -
P0=0  - Начальное давление, МПа
Fluid=Fluid , масло - Имя объекта свойств среды, -

Результат:
Коэффициент ζ из справочника
по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 458) для диаметра 100мм

Qv=5351.5849 л/мин

Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

. figure:: ../../_tests/Hydro/.temp/HR1CHV.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

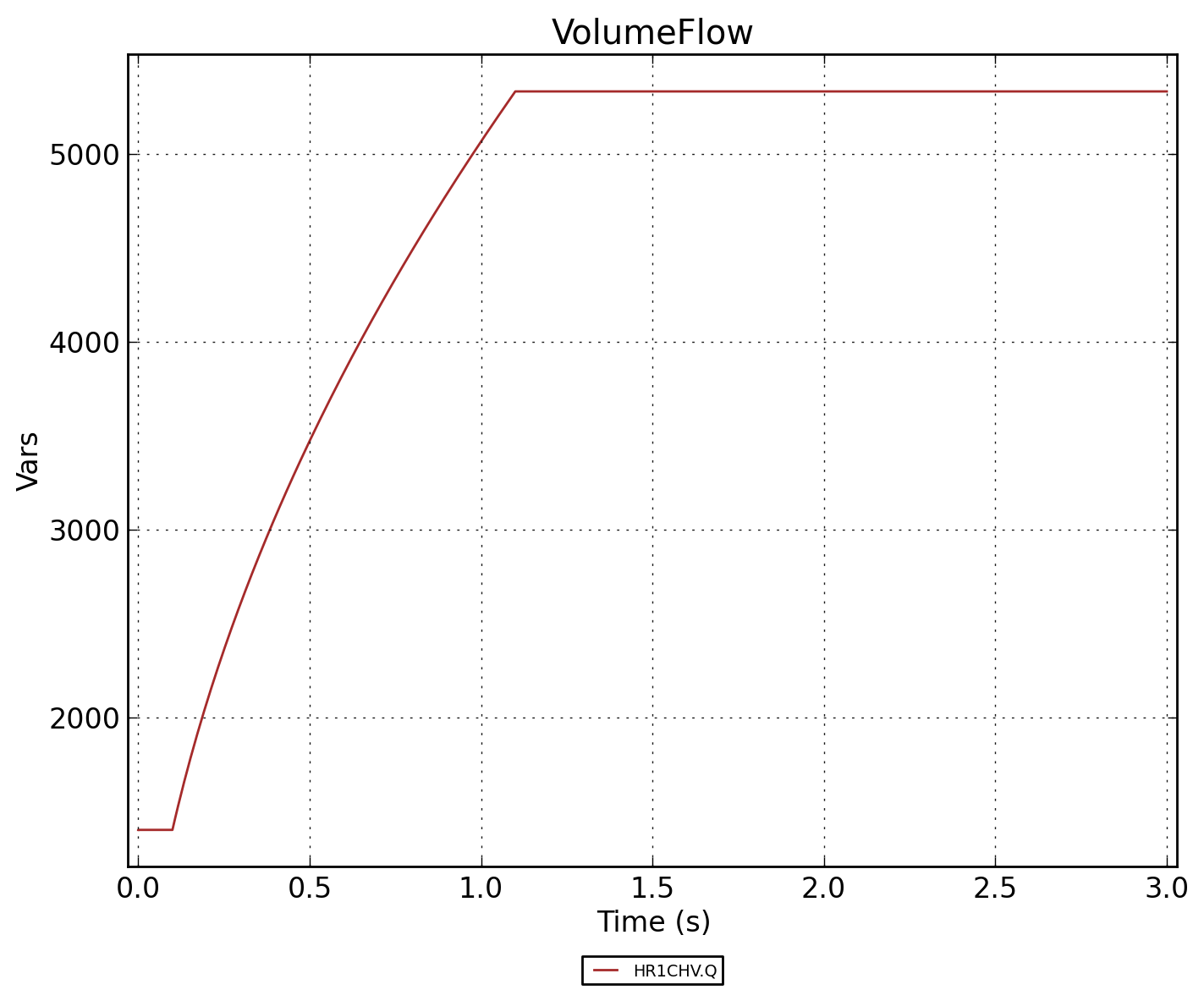

Рисунок 2 - HR1CHV.VolumeFlow

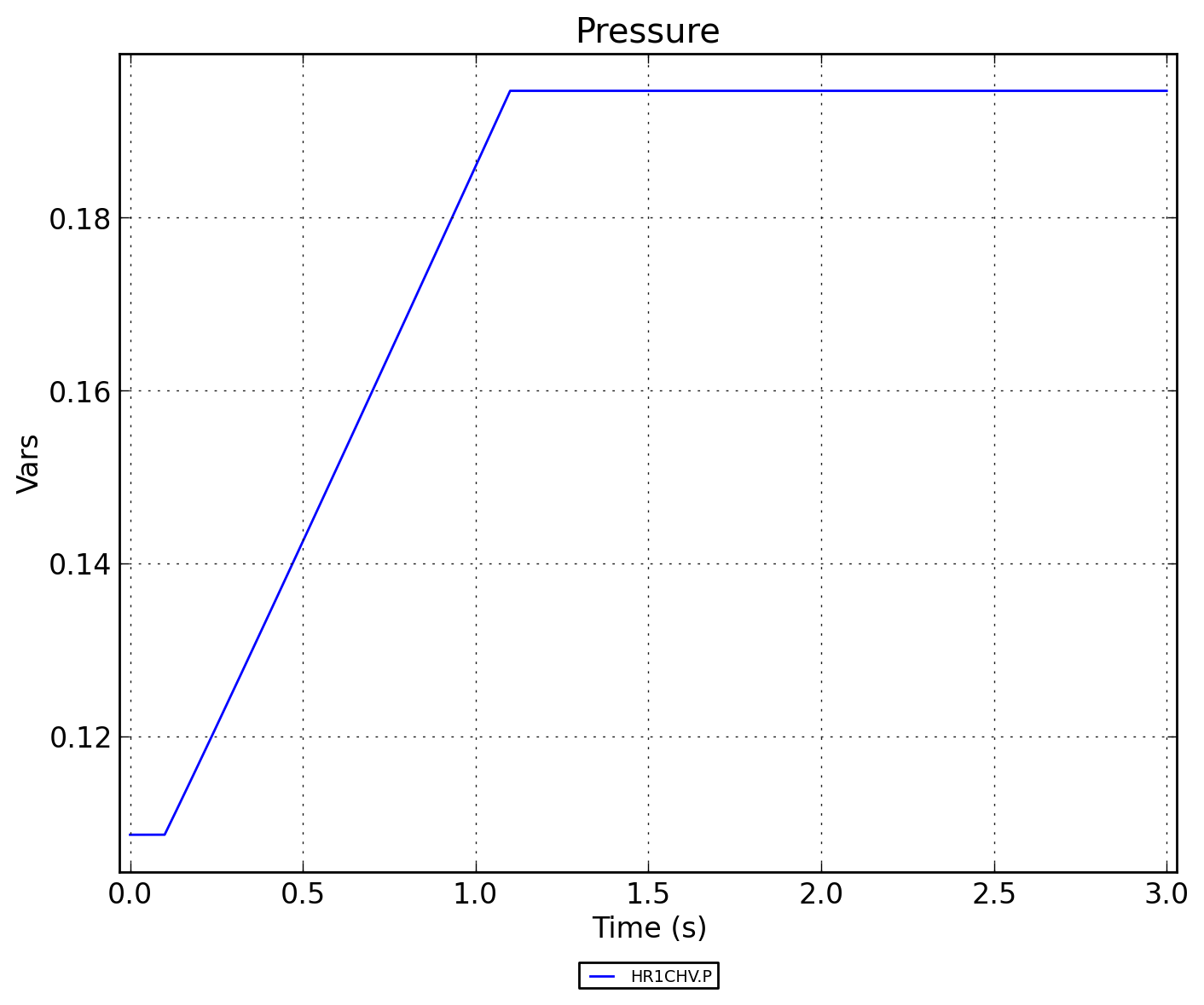

Рисунок 3 - HR1CHV.Pressure

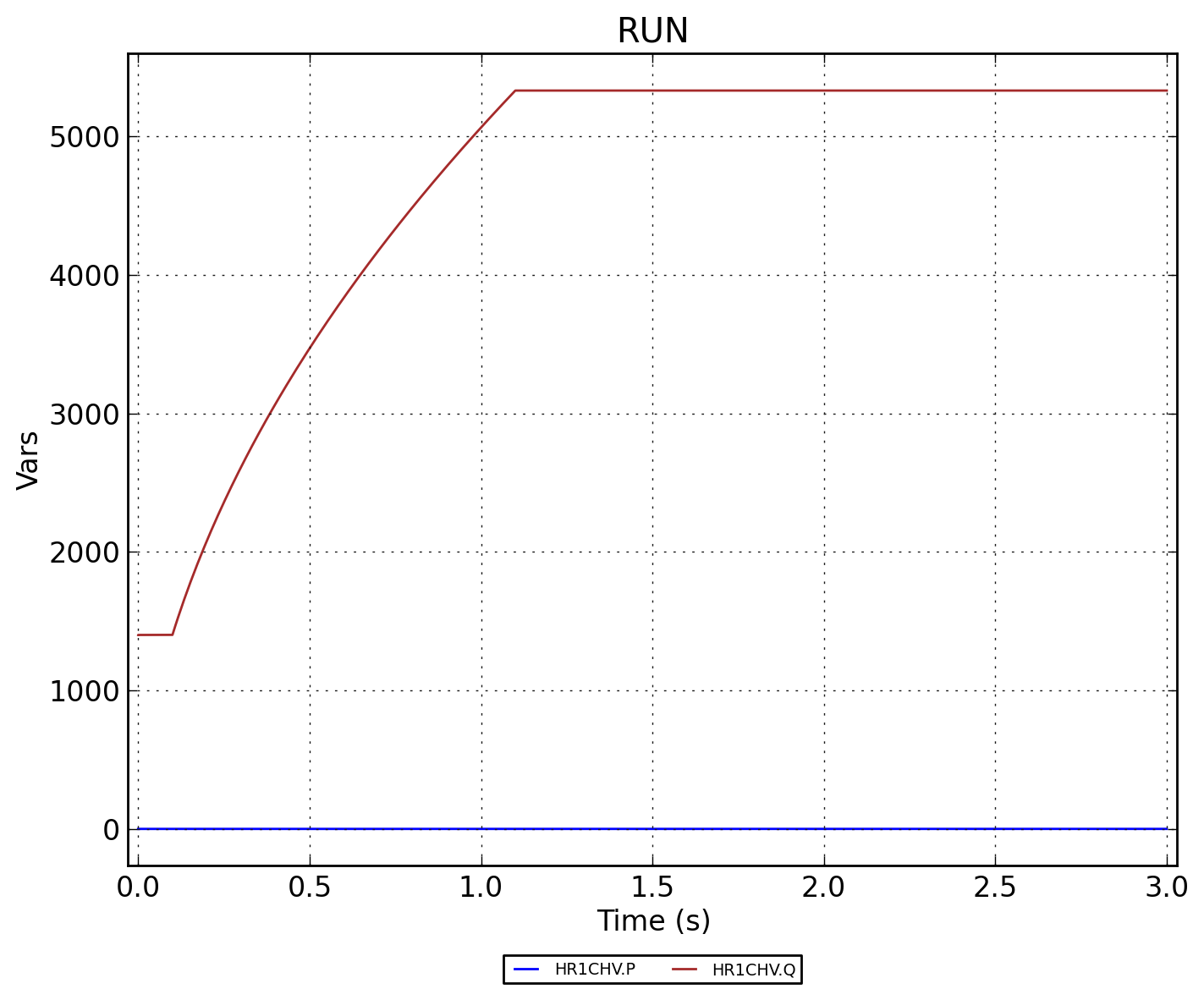

Рисунок 4 - HR1CHV.RUN
