Модель: DRG

Библиотека: Hydro

Имя на уровне решателя: DRG

Аннотация: Дроссель гидравлический

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт 1
2	Port2	base.DOF1	Гидравлический порт 2

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Условный проход, м	0.01
2	FP	base.Fluid	Свойства жидкости
3	MDT1	base.real	Коэффициент расхода при течении 1-2	0.7
4	MDT2	base.real	Коэффициент расхода при течении 2-1	0.7



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

DRG

Модуль тестируемого компонента

Hydro

Дата тестирования

Tue Mar 24 20:51:32 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель DRG - Дроссель гидравлический

Тест: Проверка значения объемного расхода при перепаде
давлений от 0 до 0.1 МПа в прямом и обратном направлениях.

Дроссель гидравлический, DRG

D=0.01 - Условный проход, м
MDT1=0.72 - Коэффициент расхода при течении 1-2
MDT2=0.72 - Коэффициент расхода при течении 2-1
FP=Fluid - Свойства жидкости

Результат:
Так как трение по длине и шероховатость отсутствуют, вклад сопротивления по длине трубы отсутствует.
Расчет можно произвести с достаточной точностью по формуле Бернулли:
Qv = MDT * S * sqrt (2 * dp / ro)
При максальных по модулю перепадах = 0.1 МПа (100000Па):
|Qv| = 0.72 * 0,00007853981634 * sqrt (2 * 100000 / 875) = 0,000855 м3/с = 51,29612979 л/мин.

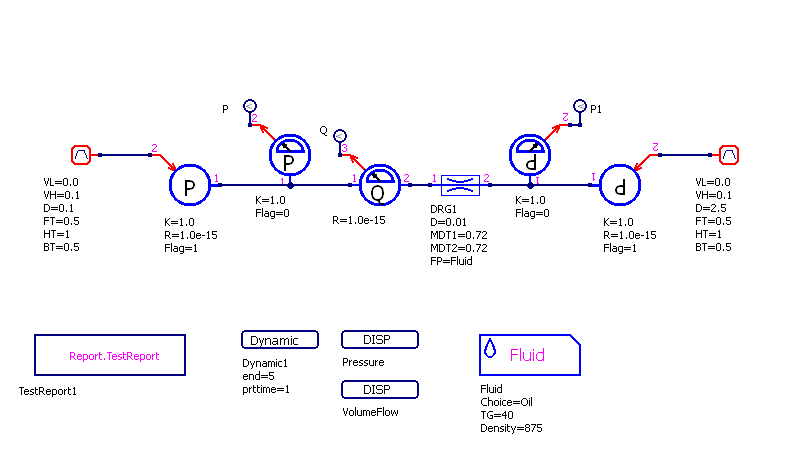

../../../../_images/DRG.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

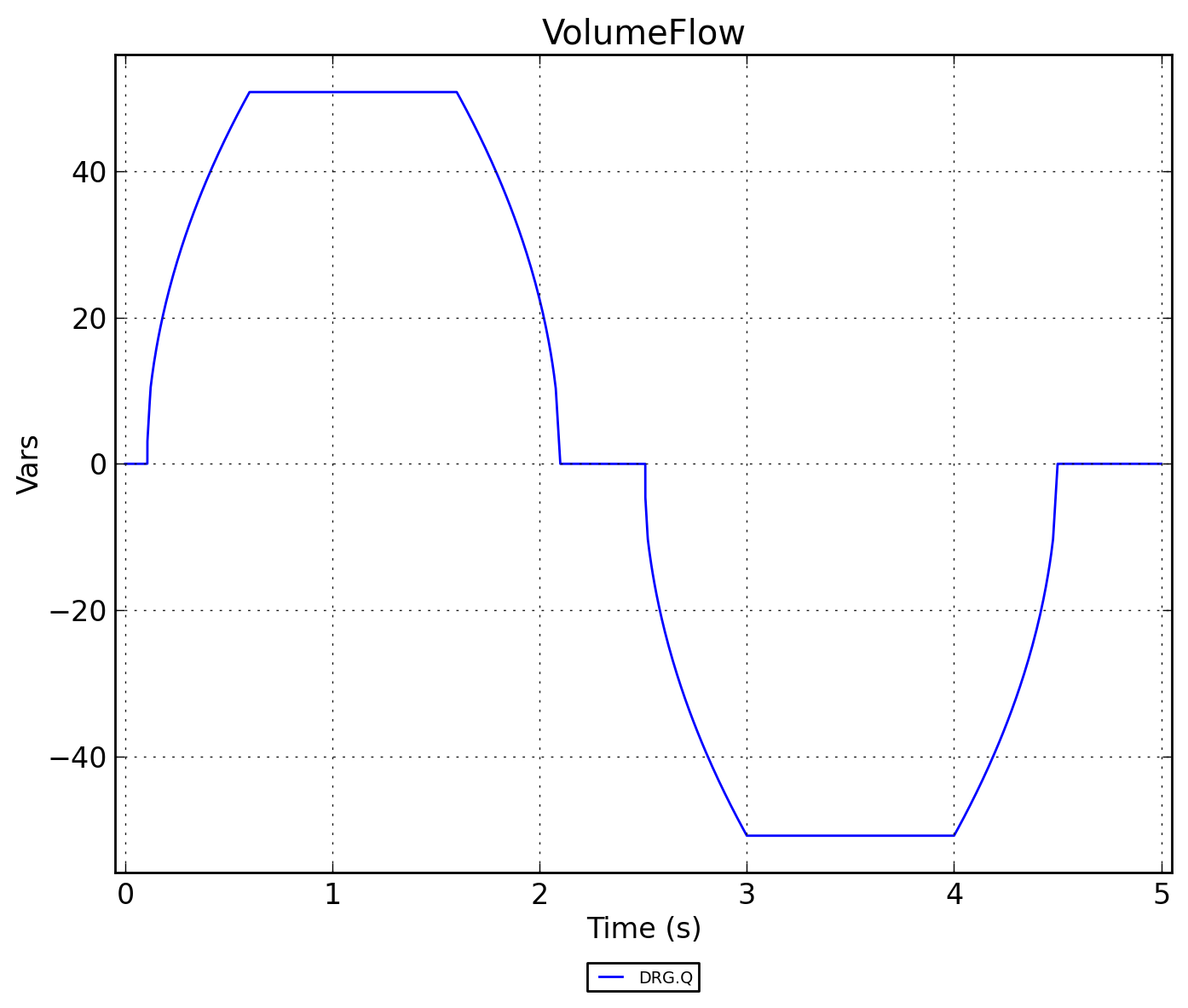

../../../../_images/DRG.VolumeFlow.png — Рисунок 2 - DRG.VolumeFlow

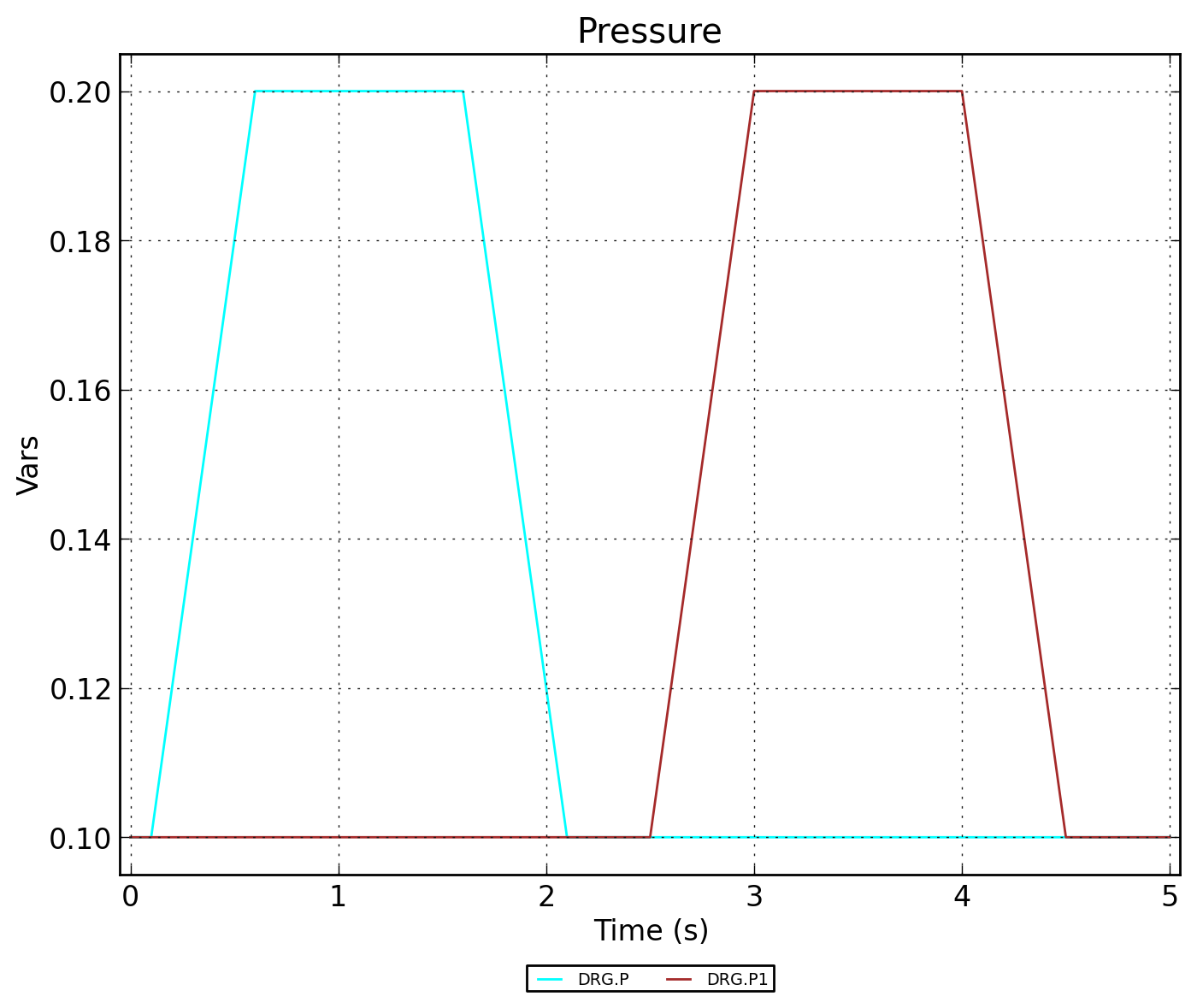

../../../../_images/DRG.Pressure.png — Рисунок 3 - DRG.Pressure

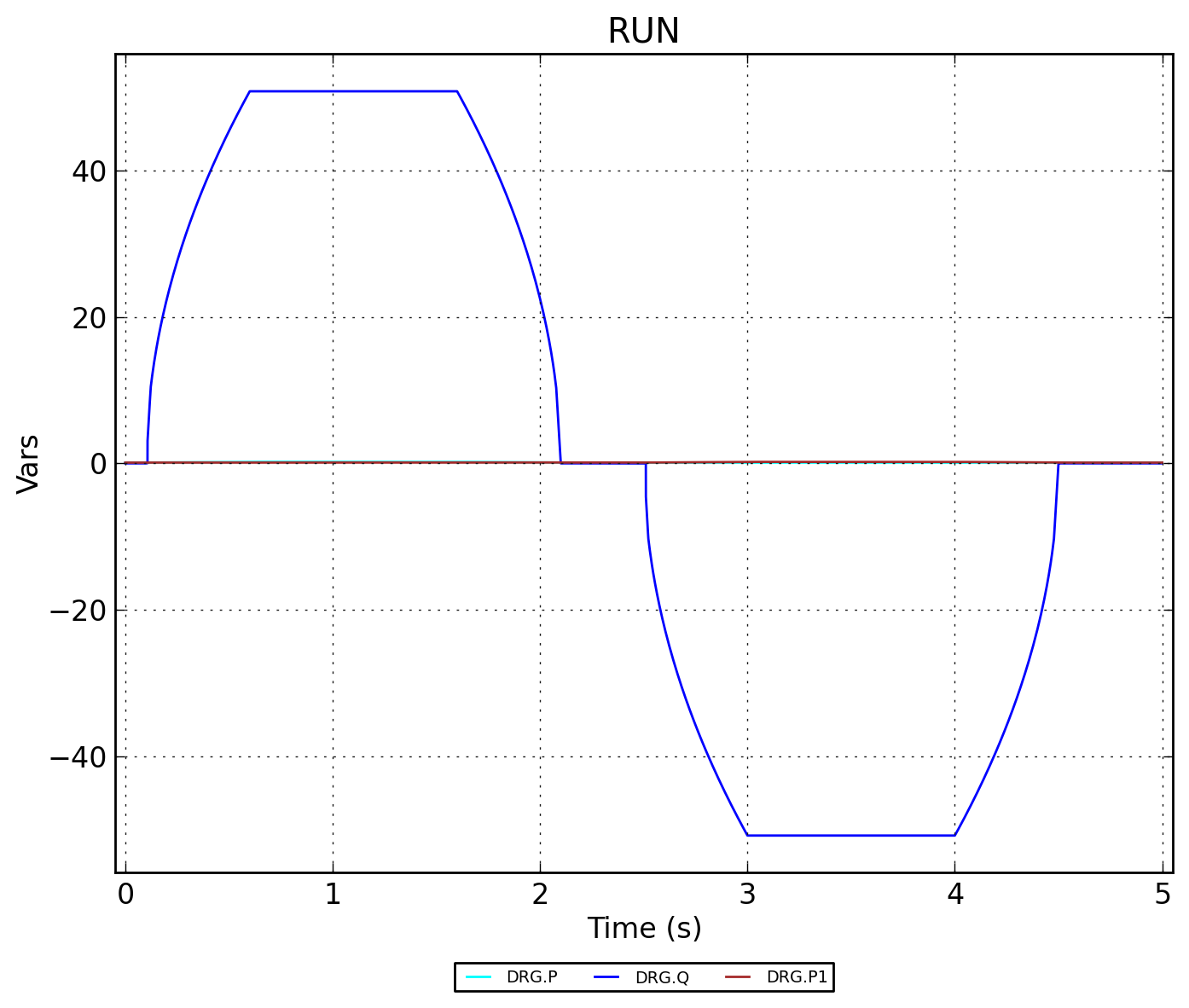

../../../../_images/DRG.RUN.png — Рисунок 4 - DRG.RUN
