Модель: CG

Библиотека: Hydro

Имя на уровне решателя: CG

Аннотация: Гидравлическая емкость постоянного объема

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	FP	base.Fluid	Свойства жидкости
2	P0	base.real	Начальное давление в емкости, МПа	0.0
3	VG	base.real	Объем емкости, м³	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

CG

Модуль тестируемого компонента

Hydro

Дата тестирования

Tue Mar 24 20:50:41 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель CG - Гидравлическая емкость постоянного объема

Тест: Проверка выравнивания давлений гидравлических емкостей постоянного объема.

Гидравлическая емкость постоянного объема, CG1
VG=1.0 - Объем емкости, м³
FP=Fluid - Свойства жидкости
P0=1.0 - Начальное давление в емкости, МПа

Гидравлическая емкость постоянного объема, CG2
VG=1.0 - Объем емкости, м³
FP=Fluid - Свойства жидкости
P0=0.0 - Начальное давление в емкости, МПа

Результат:
Происходит выравнивание давлений у емкостей.

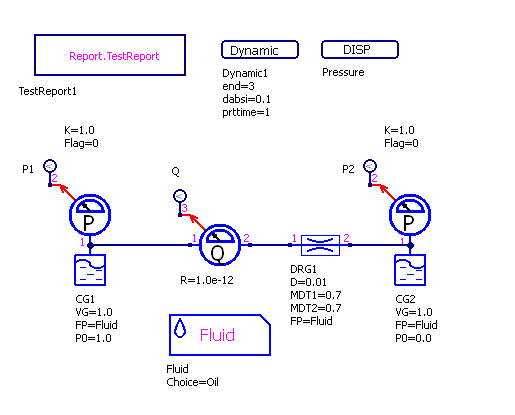

../../../../_images/CG.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

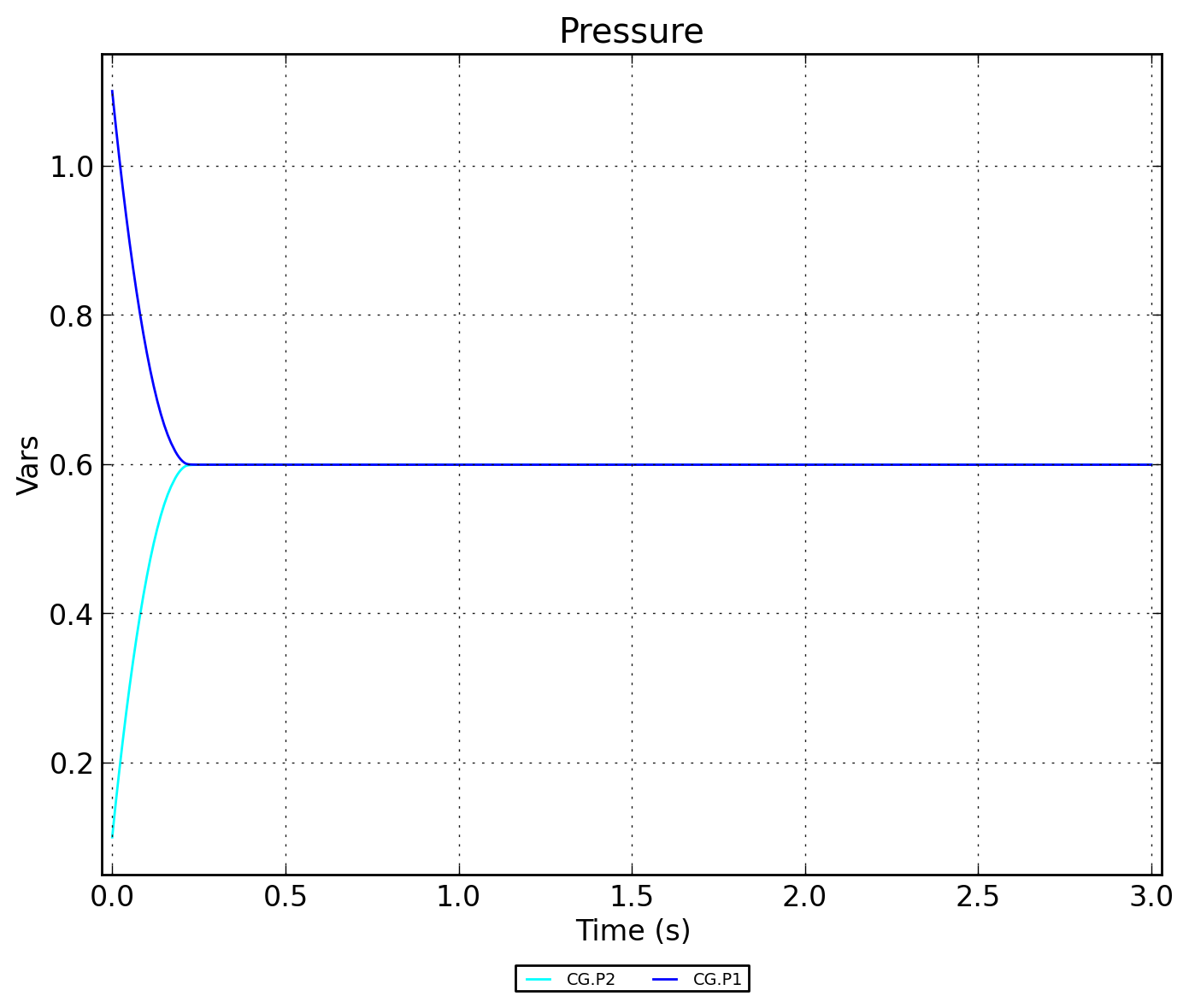

../../../../_images/CG.Pressure.png — Рисунок 2 - CG.Pressure

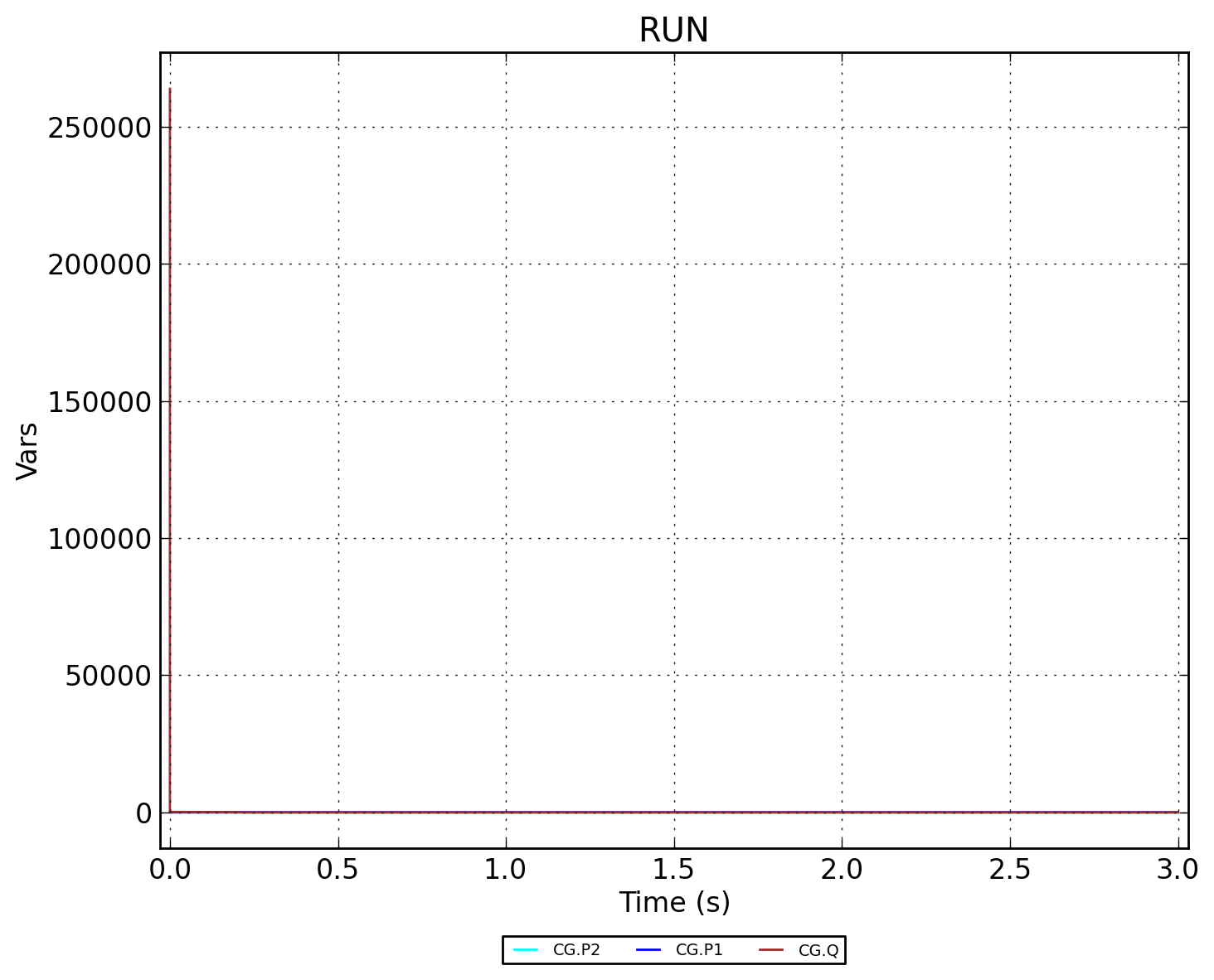

../../../../_images/CG.RUN.png — Рисунок 3 - CG.RUN
