Модель: USPG

Библиотека: Hydro

Имя на уровне решателя: USPG

Аннотация: Управляемый источник давления (МПа)

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Гидравлический порт источника давления
2	Port2	base.DOF1	Сигнальный порт управления давлением

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Flag	base.real	Режим вывода (0 - абсолютное давление, 1 - относительное давление (относительно 1 Бар))	1
2	K	base.real	Коэффициент усиления сигнала	1.0
3	R	base.real	Внутреннее гидравлическое сопротивление	1.0e-6

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	USPG
Модуль тестируемого компонента	Hydro
Дата тестирования	Tue Mar 24 21:09:26 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель USPG - Управляемый источник давления (МПа)

Тест: Проверка управляемого источника давления

Управляемый источник давления (МПа), USPG

K=1.0 - Коэффициент усиления сигнала
R = 1.0e-6 - Внутреннее гидравлическое сопротивление
Flag=0 - Режим вывода (0 - абсолютное давление, 1 - относительное давление (относительно 1 Бар))

Результат:
Датчик регистрирует абсолютное давление на емкости,
задающееся управляемым источником давления.

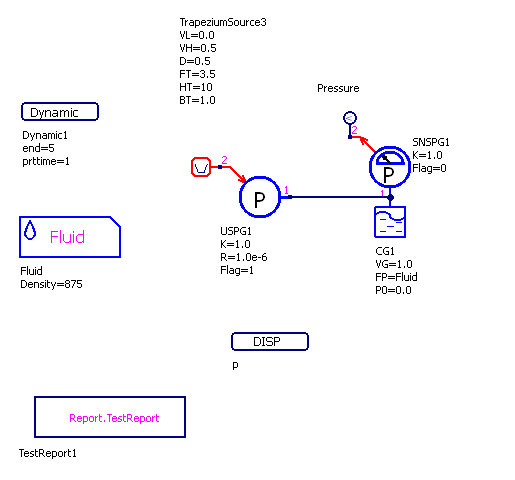

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

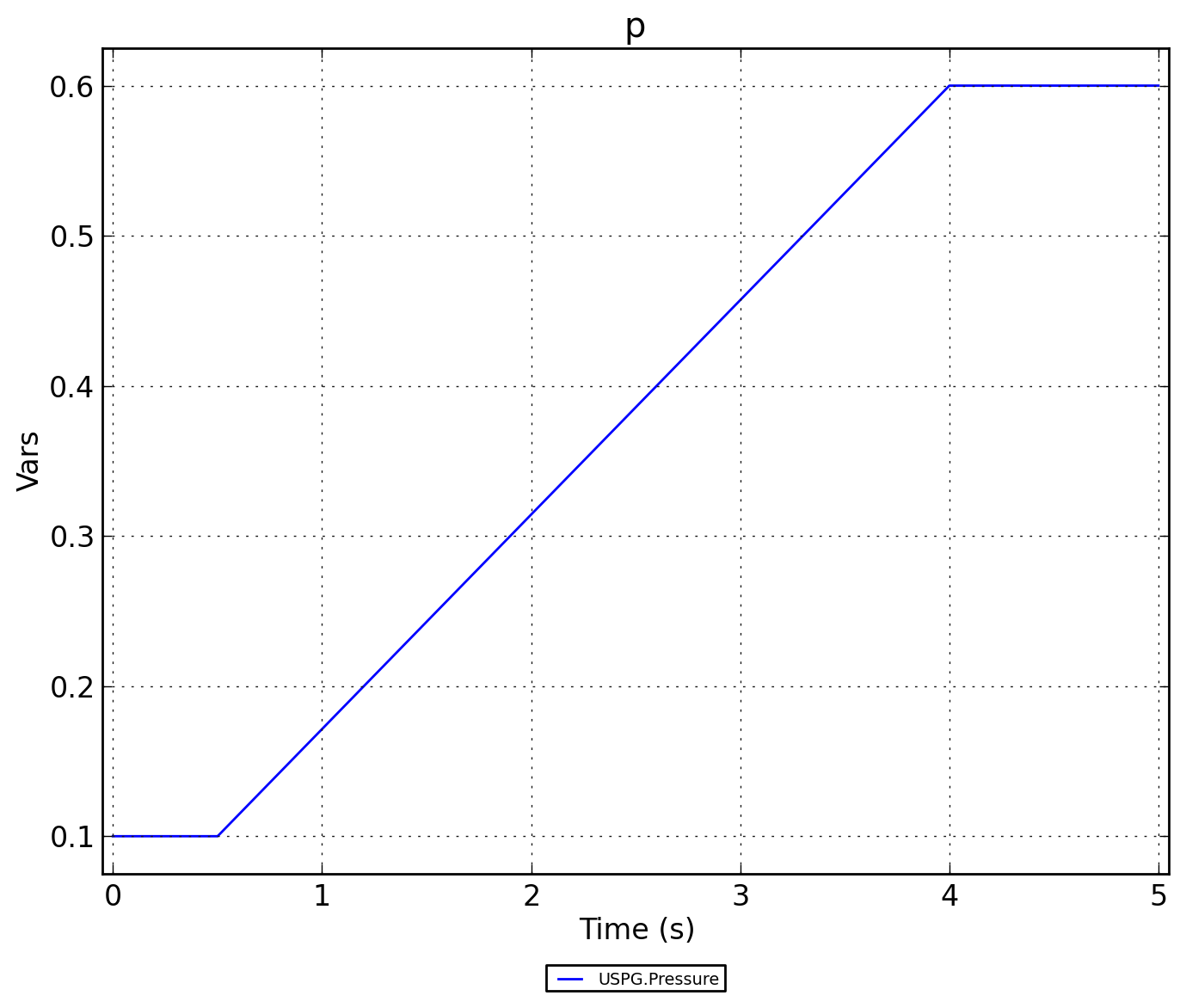

Рисунок 2 - USPG.p

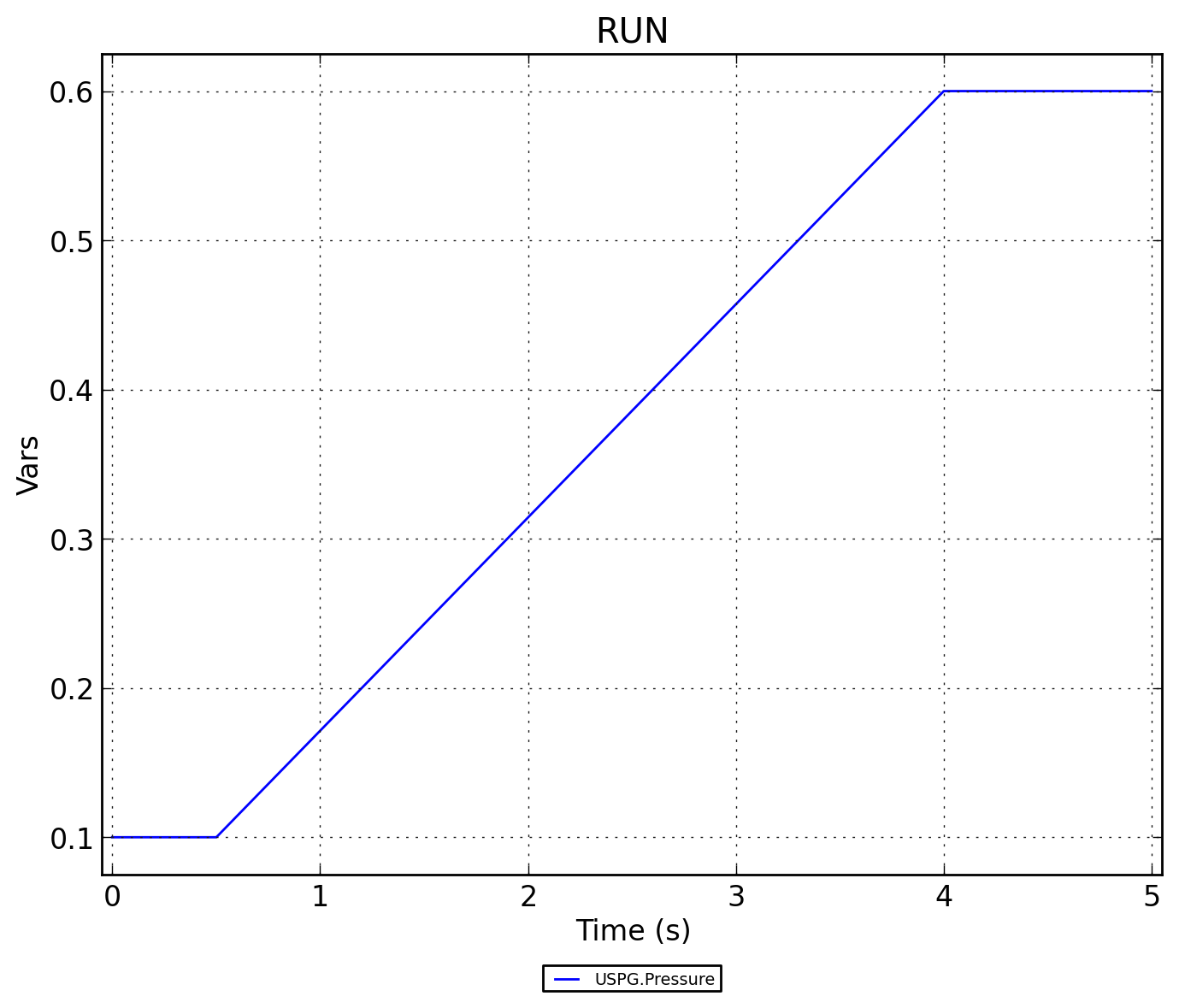

Рисунок 3 - USPG.RUN
